公開番号2025157315
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025114818,2022524623
出願日2025-07-08,2020-10-28
発明の名称没入的音声およびオーディオ・サービスにおけるビットレート配分
出願人ドルビーラボラトリーズライセンシングコーポレイション
代理人弁理士法人ITOH
主分類G10L 19/008 20130101AFI20251007BHJP(楽器;音響)
要約【課題】没入的音声及びオーディオ・サービス(IVAS)におけるビットレート配分を改善する。
【解決手段】IVASビットストリームをエンコードする方法は、入力オーディオ信号を受領するステップと、入力オーディオ信号のチャネルについての空間メタデータを計算するステップ、ダウンミックス・チャネルについての一つまたは複数のビットレートの組み合わせを決定するステップ、ビットレート配分プロセスを用いてメタデータ量子化レベルを決定するステップ、メタデータ量子化レベルを用いて空間メタデータを量子化及び符号化するステップ、一つまたは複数のビットレートの組み合わせを用いて、ダウンミックス・チャネルのためのダウンミックス・ビットストリームを生成するステップ並びにダウンミックス・ビットストリーム、量子化され符号化された空間メタデータ及び量子化レベルのセットをIVASビットストリームに組み合わせるステップを含む。

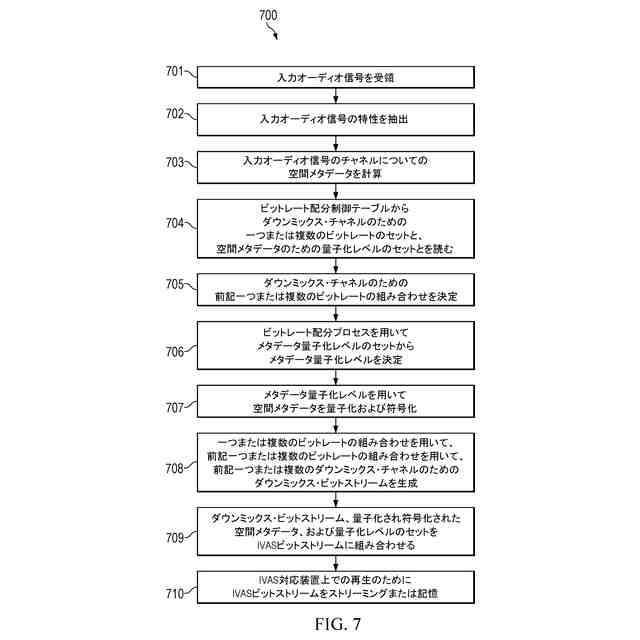

【選択図】図7
特許請求の範囲【請求項１】
没入的音声およびオーディオ・サービス（IVAS）ビットストリームをエンコードする方法であって、当該方法は：
一つまたは複数のプロセッサを使用して、入力オーディオ信号を受領するステップと；
前記一つまたは複数のプロセッサを使用して、前記入力オーディオ信号の特性を抽出するステップと；
前記一つまたは複数のプロセッサを使用して、前記入力オーディオ信号のチャネルについての空間メタデータを計算するステップと；
前記一つまたは複数のプロセッサを使用して、ビットレート配分制御テーブルから、前記ダウンミックス・チャネルのための一つまたは複数のビットレートのセットおよび前記空間メタデータのためのメタデータ量子化レベルのセットを得るステップと；
前記一つまたは複数のプロセッサを使用して、前記ダウンミックス・チャネルのための前記一つまたは複数のビットレートの組み合わせを決定するステップと；
前記一つまたは複数のプロセッサを使用して、ビットレート配分プロセスを使用して、メタデータ量子化レベルの前記セットからメタデータ量子化レベルを決定するステップと；
前記一つまたは複数のプロセッサを使用して、前記メタデータ量子化レベルを使用して、前記空間メタデータを量子化および符号化するステップと；
前記一つまたは複数のプロセッサおよび一つまたは複数のビットレートの前記組み合わせを使用して、前記一つまたは複数のビットレートを使用して前記一つまたは複数のダウンミックス・チャネルのためのダウンミックス・ビットストリームを生成するステップと；
前記一つまたは複数のプロセッサを使用して、前記ダウンミックス・ビットストリーム、前記量子化され符号化された空間メタデータ、およびメタデータ量子化レベル情報を前記IVASビットストリームに組み合わせるステップとを含む、
方法。
続きを表示（約 1,700 文字）【請求項２】
前記入力オーディオ信号の前記特性は、帯域幅、発話/音楽分類データおよび音声活動検出（VAD）データのうちの一つまたは複数を含む、請求項１に記載の方法。
【請求項３】
前記入力オーディオ信号は、4チャネル一次アンビソニックス（FoA）オーディオ信号、3チャネル・プレーナFoA信号、または2チャネル・ステレオ・オーディオ信号である、請求項１または２に記載の方法。
【請求項４】
前記一つまたは複数のビットレートは、モノ・オーディオ・コーダ/デコーダ（コーデック）のビットレートの一つまたは複数のインスタンスのビットレートである、請求項１または２に記載の方法。
【請求項５】
前記モノ・オーディオ・コーデックは、拡張音声サービス（EVS）コーデックであり、前記ダウンミックス・ビットストリームは、EVSビットストリームである、請求項に記載の方法。
【請求項６】
前記一つまたは複数のプロセッサを使用して、ビットレート配分制御テーブルを使用して、前記ダウンミックス・チャネルのための一つまたは複数のビットレートの前記セットおよび空間メタデータのためのメタデータ量子化レベルの前記セットを得るステップは、さらに：
前記入力オーディオ信号のフォーマット、前記入力オーディオ信号の帯域幅、許容される空間的符号化ツール、遷移モードおよびモノ・ダウンミックス後方互換モードのうちの一つまたは複数を含むテーブル・インデックスを使用して、前記ビットレート配分制御テーブルにおける行を識別するステップと；
前記ビットレート配分制御テーブルの識別された行から、目標ビットレート、ビットレート比、最小ビットレートおよびビットレート偏差きざみのうちの一つまたは複数を抽出するステップであって、前記ビットレート比は、前記入力オーディオ信号チャネルの間で全ビットレートが配分される比率を示し、前記最小ビットレートは、全ビットレートがそれを下回ることが許容されない値であり、前記ビットレート偏差きざみは、前記ダウンミックス信号についての第1の優先度が、前記空間メタデータの第2の優先度以上であるか、またはそれよりも低い場合の目標ビットレート低減きざみである、ステップとを含み、
前記ダウンミックス・チャネルについての前記一つまたは複数のビットレートの前記組み合わせと、前記空間メタデータのための前記メタデータ量子化レベルとを決定することが、前記目標ビットレート、前記ビットレート比、前記最小ビットレート、および前記ビットレート偏差きざみに基づく、
請求項１または２に記載の方法。
【請求項７】
メタデータ量子化レベルの前記セットを使用して、前記入力オーディオ信号の前記一つまたは複数のチャネルについての前記空間メタデータを量子化および符号化することは、目標メタデータ・ビットレートと実際のメタデータ・ビットレートとの間の差に基づいて、徐々に粗くしていく量子化戦略を適用する量子化ループにおいて実行される、請求項１または２に記載の方法。
【請求項８】
前記量子化は、前記入力オーディオ信号から抽出された特性およびチャネル・バンド化共分散値に基づいて、モノ・コーデック優先度および空間メタデータ優先度に従って決定される、請求項１または２に記載の方法。
【請求項９】
前記入力オーディオ信号は、ステレオ信号であり、前記ダウンミックス信号は、前記ステレオ信号からのミッド信号、残差の表現および前記空間メタデータを含む、請求項１または２に記載の方法。
【請求項１０】
前記空間メタデータは、空間的再構成器（SPAR）フォーマットについては予測係数（PR）、交差予測係数（C）、および脱相関係数（P）を、複雑高度結合（CACPL）フォーマットについては予測係数（PR）または脱相関係数（P）を含む、請求項１または２に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本願は、2019年10月30日に出願された米国仮特許出願第62/927,772号、および2020年10月16日に出願された米国仮特許出願第63/092,830号の優先権を主張し、これらは参照により本明細書に組み込まれる。
続きを表示（約 2,600 文字）【０００２】
技術分野
本開示は、一般に、オーディオビットストリームのエンコードおよびデコードに関する。
【背景技術】
【０００３】
音声およびオーディオ・エンコーダ／デコーダ（「コーデック」）標準開発は、近年、没入的音声およびオーディオ・サービス（immersive voice and audio services、IVAS）のためのコーデックの開発に焦点を当てている。IVASは、モノラルからステレオへのアップミックスおよび完全に没入的なオーディオ・エンコード、デコードおよびレンダリングを含むが、これらに限定されない、一連のオーディオ・サービス機能をサポートすることが期待される。IVASは、携帯電話およびスマートフォン、電子タブレット、パーソナルコンピュータ、会議電話、会議室、仮想現実（VR）および拡張現実（AR）装置、ホームシアター装置、およびその他の適切な装置を含むが、これらに限定されない、広範囲の装置、エンドポイント、およびネットワークノードによってサポートされることが意図されている。これらの装置、エンドポイントおよびネットワークノードは、サウンド捕捉およびレンダリングのためのさまざまな音響インターフェースを有することができる。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
没入的音声およびオーディオ・サービスにおけるビットレート配分のための実装が開示される。
【課題を解決するための手段】
【０００５】
ある実施形態では、没入的音声およびオーディオ・サービス（IVAS）ビットストリームをエンコードする方法であって、当該方法は：一つまたは複数のプロセッサを使用して、入力オーディオ信号を受領するステップと；前記一つまたは複数のプロセッサを使用して、入力オーディオ信号を一つまたは複数のダウンミックス・チャネルおよび入力オーディオ信号の一つまたは複数のチャネルに関連付けられた空間メタデータにダウンミックスするステップと；前記一つまたは複数のプロセッサを使用して、ビットレート配分制御テーブルから、前記ダウンミックス・チャネルについての一つまたは複数のビットレートのセットおよび前記空間メタデータについての量子化レベルのセットを読み取るステップと；前記一つまたは複数のプロセッサを使用して、ダウンミックス・チャネルについての前記一つまたは複数のビットレートの組み合わせを決定するステップと；前記一つまたは複数のプロセッサを使用して、ビットレート配分プロセスを使用して、メタデータ量子化レベルの前記セットからメタデータ量子化レベルを決定するステップと；前記一つまたは複数のプロセッサを使用して、前記メタデータ量子化レベルを使用して、前記空間メタデータを量子化および符号化するステップと；前記一つまたは複数のプロセッサおよび一つまたは複数のビットレートの前記組み合わせを使用して、前記一つまたは複数のダウンミックス・チャネルのためのダウンミックス・ビットストリームを生成するステップと；前記一つまたは複数のプロセッサを使用して、前記ダウンミックス・ビットストリーム、前記量子化され符号化された空間メタデータ、および量子化レベルの前記セットを前記IVASビットストリームに組み合わせるステップと；IVAS対応装置での再生のために前記IVASビットストリームをストリーミングまたは記憶するステップとを含む、方法。
【０００６】
ある実施形態では、前記入力オーディオ信号は、4チャネル一次アンビソニック（FoA）オーディオ信号、3チャネル・プレーナFoA信号、または2チャネル・ステレオ・オーディオ信号である。
【０００７】
ある実施形態では、前記一つまたは複数のビットレートは、モノ・オーディオ・コーダ/デコーダ（コーデック）のビットレートの一つまたは複数のチャネルのビットレートである。
【０００８】
ある実施形態では、モノ・オーディオ・コーデックは、拡張音声サービス（enhanced voice services、EVS）コーデックであり、ダウンミックス・ビットストリームは、EVSビットストリームである。
【０００９】
ある実施形態では、前記一つまたは複数のプロセッサを使用して、ビットレート配分制御テーブルを使用して、ダウンミックス・チャネルおよび空間メタデータについての一つまたは複数のビットレートを得るステップは、さらに：前記入力オーディオ信号のフォーマット、前記入力オーディオ信号の帯域幅、許容される空間的符号化ツール、遷移モードおよびモノ・ダウンミックス後方互換モードを含むテーブル・インデックスを使用して、前記ビットレート配分制御テーブルにおける行を識別するステップと；前記ビットレート配分制御テーブルにおける識別された行から、目標ビットレート、ビットレート比、最小ビットレートおよびビットレート偏差きざみを抽出するステップであって、前記ビットレート比は、ダウンミックス・オーディオ信号チャネル間で全ビットレートが配分される比率を示し、前記最小ビットレートは、全ビットレートがそれを下回ることが許容されない値であり、前記ビットレート偏差きざみは、前記ダウンミックス信号についての第1の優先度が、前記空間メタデータの第2の優先度以上であるか、またはそれよりも低い場合の目標ビットレート低減きざみである、ステップと；ダウンミックス・チャネルおよび空間メタデータについての前記一つまたは複数のビットレートを、前記目標ビットレート、前記ビットレート比、前記最小ビットレート、および前記ビットレート偏差きざみに基づいて決定するステップとを含む。
【００１０】
ある実施形態では、量子化レベルのセットを使用して、前記入力オーディオ信号の前記一つまたは複数のチャネルについての前記空間メタデータを量子化する際、目標メタデータ・ビットレートと実際のメタデータ・ビットレートとの間の差に基づいて、徐々に粗くしていく量子化戦略を適用する量子化ループにおいて量子化が実行される。
（【００１１】以降は省略されています）
