公開番号2025141734
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024072648
出願日2024-04-26
発明の名称能動騒音除去機能を持つレンジフード
出願人中原大學
代理人個人,個人,個人
主分類G10K 11/178 20060101AFI20250919BHJP(楽器;音響)
要約【課題】能動騒音除去機能を持つレンジフードを提供する。
【解決手段】本発明は、主にフード体と、煙突と、ファンモータと、吸音材と、能動騒音除去システムとを備える能動騒音除去機能を持つレンジフードが開示される。前記ファンモータの運転時に空力騒音を発生することがあり、かつ前記吸音材は、かかる空力騒音の音波を遮断又は破壊させるために用いられ、これにより受動型騒音除去を実現する。本発明の設計によれば、前記能動騒音除去システムは、複数個の参照マイクロフォンと、複数個の誤差マイクロフォンと、電子装置と、少なくとも1つのスピーカとを備え、かつ前記ファンモータの運転過程において前記煙突内の音声を集音し、これにより計算を通じて反騒音信号を生成し、続いて前記反騒音信号に基づいて当該スピーカから煙突内に向けて反騒音音声を放送するように駆動し、能動型騒音除去を実現するように配置される。
【選択図】図2B
特許請求の範囲【請求項１】

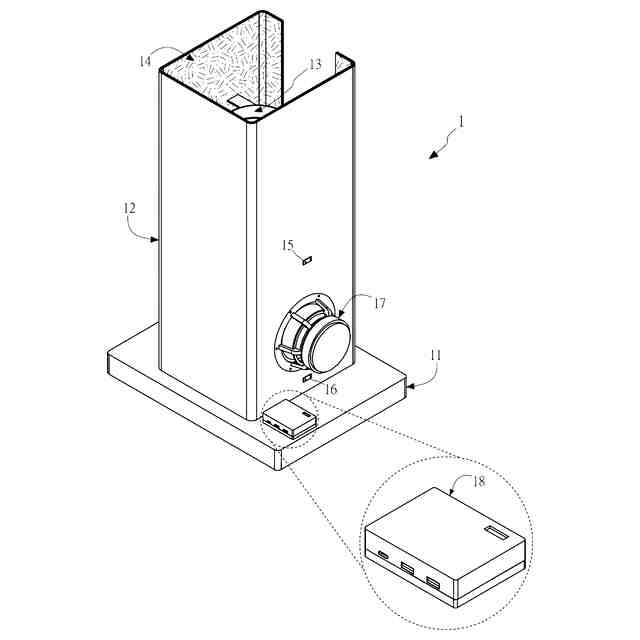

頂部開口を有するフード体と、その第１開口を介して前記頂部開口と連結される煙突と、前記煙突内に設置され、かつ第１設置位置を有するファンモータと、第１吸音パーツ及び第２吸音パーツを含む吸音材と、複数個の第１参照マイクロフォンと、複数個の誤差マイクロフォンと、少なくとも１つのスピーカと、前記複数個の第１参照マイクロフォン、前記複数個の誤差マイクロフォン及び前記少なくとも１つのスピーカに接続される電子装置とを備える能動騒音除去機能を持つレンジフードであって、
前記第１吸音パーツが前記煙突の内壁に貼り付けられ、かつ前記第２吸音パーツが前記フード体の内面に貼り付けられ、
各当該第１参照マイクロフォンは、第２設置位置を有し、かつその頭部が前記第１吸音パーツをくぐり抜けるに従って前記煙突の内部空間に露出しており、
各当該誤差マイクロフォンは、第３設置位置を有し、かつその頭部が前記第１吸音パーツをくぐり抜けるに従って前記内部空間に露出しており、
前記少なくとも１つのスピーカは、設置位置を有し、かつそのコーンのサラウンドリングを介して前記第１吸音パーツをくぐり抜けて前記内部空間に露出するように設置され、この方式によってその音発生部位を前記内部空間に対面させ得るようにし、

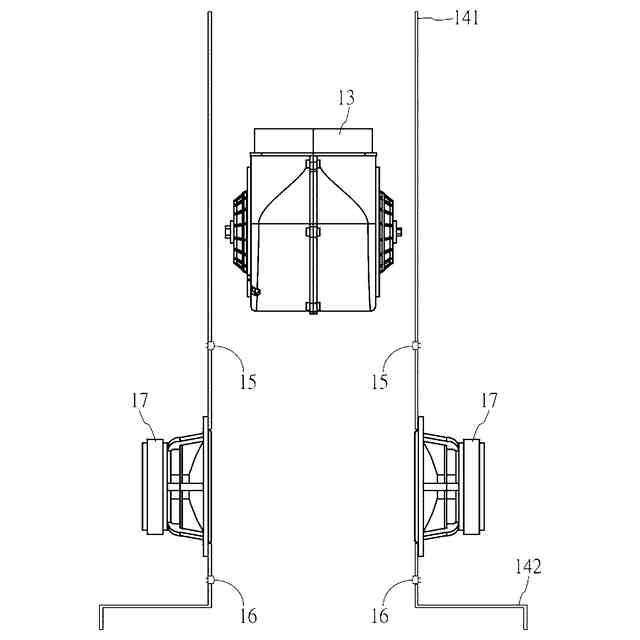

前記第１設置位置を前記第２設置位置よりも高くし、前記第２設置位置を前記第３設置位置よりも高くし、かつ前記設置位置が前記第２設置位置と前記第３設置位置との間に介在し、
前記電子装置は、
前記複数個の第１参照マイクロフォンが前記内部空間において第１音声を集音して第１アナログオーディオ信号を取得するように制御することと、
前記複数個の誤差マイクロフォンが前記内部空間において第２音声を集音して第２アナログオーディオ信号を取得するように制御することと、
前記第１アナログオーディオ信号及び前記第２アナログオーディオ信号を第１デジタルオーディオ信号及び第２デジタルオーディオ信号に対応変換することと、
前記第１デジタルオーディオ信号及び前記第２デジタルオーディオ信号に対して能動騒音減衰（ａｃｔｉｖｅｎｏｉｓｅａｔｔｅｎｕａｔｉｎｇ）処理を実行するに従ってデジタル出力信号を生成することと、
前記デジタル出力信号をアナログ出力信号に変換することと、
前記アナログ出力信号に基づいて当該スピーカから反騒音音声を前記内部空間に放送するように駆動することとを実行するように配置される（ｉｓｃｏｎｆｉｇｕｒｅｄｔｏ）ことを特徴とする、能動騒音除去機能を持つレンジフード。
続きを表示（約 1,600 文字）【請求項２】
前記煙突内に垂直に立設される吸音マットと、前記吸音マットの上に設置され、かつ前記ファンモータに対面する複数個の第２参照マイクロフォンとをさらに備え、各当該第２参照マイクロフォンは、前記電子装置に接続され、かつ第４設置位置を有し、前記第４設置位置が前記第１設置位置と前記第２設置位置との間に介在することを特徴とする、請求項１に記載の能動騒音除去機能を持つレンジフード。
【請求項３】
前記第１設置位置と前記フード体の前記頂部開口との間に第１距離を有し、前記第２設置位置と前記頂部開口との間に第２距離を有し、前記第３設置位置と前記頂部開口との間に第３距離を有し、かつ前記第４設置位置と前記頂部開口との間に第４距離を有することを特徴とする、請求項２に記載の能動騒音除去機能を持つレンジフード。
【請求項４】
前記第３距離に対する前記第２距離の比が３～５の範囲にあり、かつ前記第２距離に対する前記第４距離の比が０．３～１．３の範囲にあることを特徴とする、請求項３に記載の能動騒音除去機能を持つレンジフード。
【請求項５】
前記設置位置と前記フード体の前記頂部開口との間に距離を有し、かつ前記第３距離に対する前記距離の比が２～４の範囲にあることを特徴とする、請求項３に記載の能動騒音除去機能を持つレンジフード。
【請求項６】

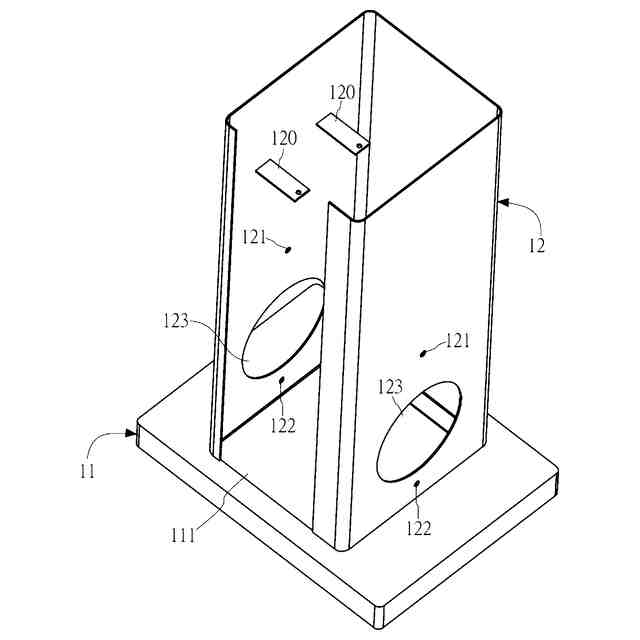

前記煙突には、複数個の第１貫通孔と、複数個の第２貫通孔と、少なくとも１個の第３貫通孔とが設けられることによって、前記複数個の第１参照マイクロフォンを前記複数個の第１貫通孔内に対応的に位置させ得るようにし、前記複数個の誤差マイクロフォンを前記複数個の第２貫通孔内に対応的に位置させ得るようにし、かつ当該スピーカを当該第３貫通孔内に対応的に位置させ得るようにすることを特徴とする、請求項２に記載の能動騒音除去機能を持つレンジフード。
【請求項７】
前記煙突の内壁に取付枠が設けられることで、前記ファンモータは、前記取付枠を通して前記煙突内に設置され得ることを特徴とする、請求項６に記載の能動騒音除去機能を持つレンジフード。
【請求項８】
前記吸音マットの外表面に突縁が設けられ、かつ前記煙突の内壁に支持枠が設けられ、前記支持枠は、貫通孔を有する支持板と、少なくとも２個の連結リブとを含み、前記支持板の左側辺と前記煙突の内壁との間を１個の当該連結リブを介して連結し、かつ前記支持板の右側辺と前記煙突の内壁との間をもう１個の当該連結リブを介して連結し、前記吸音マットは、前記貫通孔をくぐり抜け、かつその前記突縁が前記支持板によって支持されることを特徴とする、請求項７に記載の能動騒音除去機能を持つレンジフード。
【請求項９】

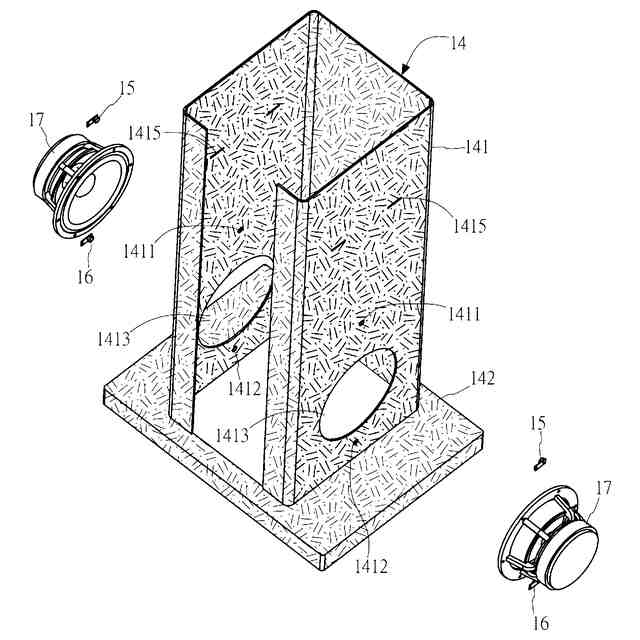

前記第１吸音パーツには、複数個の第４貫通孔と、複数個の第５貫通孔と、少なくとも１個の第６貫通孔とが設けられることによって、前記複数個の第１参照マイクロフォンを前記複数個の第４貫通孔内に対応的に位置させ得るようにし、前記複数個の誤差マイクロフォンを前記複数個の第５貫通孔内に対応的に位置させ得るようにし、かつ当該スピーカを当該第６貫通孔内に対応的に位置させ得るようにすることを特徴とする、請求項８に記載の能動騒音除去機能を持つレンジフード。
【請求項１０】
前記取付枠は、少なくとも２枚の連結板を含み、かつ前記第１吸音パーツには、また、少なくとも２つの第７貫通孔と、少なくとも２つの第８貫通孔とが設けられることによって、前記少なくとも２枚の連結板が前記少なくとも２つの第７貫通孔を対応的にくぐり抜け得るようにし、かつ前記少なくとも２個の連結リブが前記少なくとも２つの第８貫通孔を対応的にくぐり抜け得るようにすることを特徴とする、請求項９に記載の能動騒音除去機能を持つレンジフード。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、レンジフードの関連技術分野に係り、特に、能動騒音除去機能を持つレンジフードに関するものである。
続きを表示（約 2,800 文字）【背景技術】
【０００２】

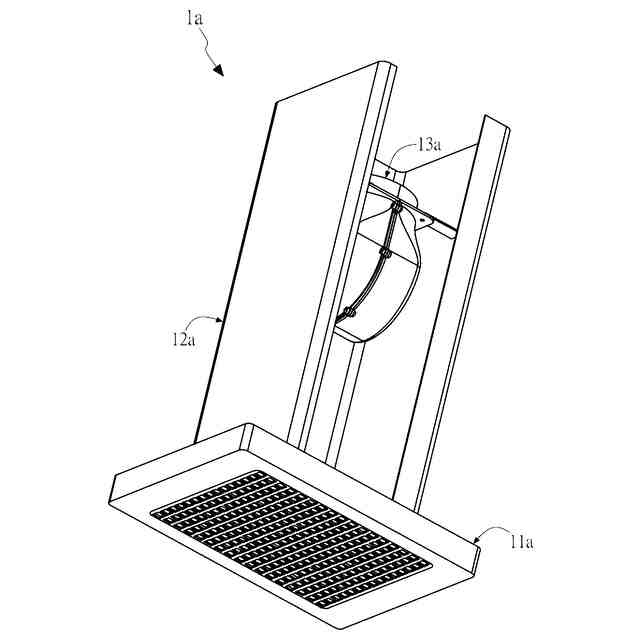

周知のように、レンジフードは、近代的なキッチンにおいて、不可欠の重要な設備となっており、それは、調理過程で発生する油煙、蒸気及び臭いなどを屋外へ排出するために用いられる。図１は、従来のある種のレンジフードの斜視図である。図１に示すように、従来のレンジフード１ａは、主にフード体（ｈｏｏｄｂｏｄｙ）１１ａと、煙突（ｃｈｉｍｎｅｙ）１２ａと、前記煙突１２ａ内に設置されるファンモータ（ｆａｎｍｏｔｏｒ）１３ａと、ファンモータ制御装置とを備える。
【０００３】
調理時、ユーザは、前記フード体上に設置されるユーザインターフェースを操作することができ、これにより前記ファンモータ制御装置は、前記ファンモータ１３ａを運転させるように制御することが可能となり、前記ファンモータ１３ａは、前記フード体１１ａの頂部の開口を通して調理時に発生する油煙を捕集し、続いて前記煙突１２ａを通過して油煙を屋外へ排出させ得る。しかしながら、実務経験により、前記ファンモータ１３ａの運転過程において極めて大きい空力騒音を発生することがあり、かつ空力騒音は、キッチンに身を置いている料理人、又はキッチンに隣接するバルコニーやリビングにいる家人に不愉快な気分をもたらすことになることが伺える。
【０００４】
上記の説明から分かるように、従来技術のレンジフード１ａに能動騒音制御（Ａｃｔｉｖｅｎｏｉｓｅｃｏｎｔｒｏｌ，ＡＮＣ）システムを増設することを考慮に入れ、これにより前記ＡＮＣシステムを利用して異なる運転速度のファンモータ１３ａから発生される異なるレベルの騒音に対して適応的に（ａｄａｐｔｉｖｅｌｙ）騒音減衰処理を行う。これに鑑み、本願の発明者は、極力研究発明した結果、遂にかかる能動騒音除去機能を持つレンジフードを研究開発して完成させた。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の主な目的は、フード体（ｈｏｏｄｂｏｄｙ）と、煙突（ｃｈｉｍｎｅｙ）と、ファンモータ（ｆａｎｍｏｔｏｒ）と、吸音材と、能動騒音除去システムとを備える能動騒音除去機能を持つレンジフードを提供することである。前記ファンモータの運転時、空力騒音が発生することがあり、前記吸音材は、かかる空力騒音の音波を遮断又は破壊させるために用いられ、これにより受動型騒音除去を実現する。本発明の設計によれば、前記能動騒音除去システムは、複数個の参照マイクロフォンと、複数個の誤差マイクロフォンと、電子装置と、少なくとも１つのスピーカとを備え、かつ前記ファンモータの運転過程において前記煙突内の音声を集音し、これにより計算を通じて反騒音信号を生成し、続いて前記反騒音信号に基づいて当該スピーカから煙突内に向けて反騒音音声（ａｎｔｉ－ｎｏｉｓｅｓｏｕｎｄ）を放送するように駆動し、能動型騒音除去を実現するように配置される。
【課題を解決するための手段】
【０００６】

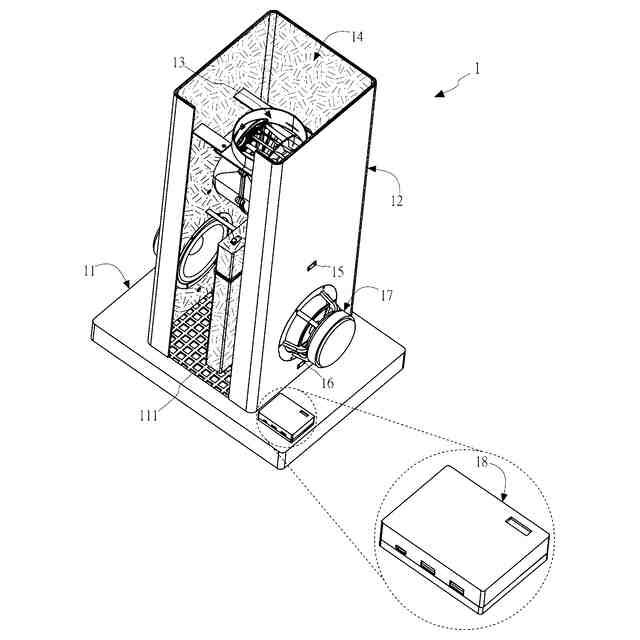

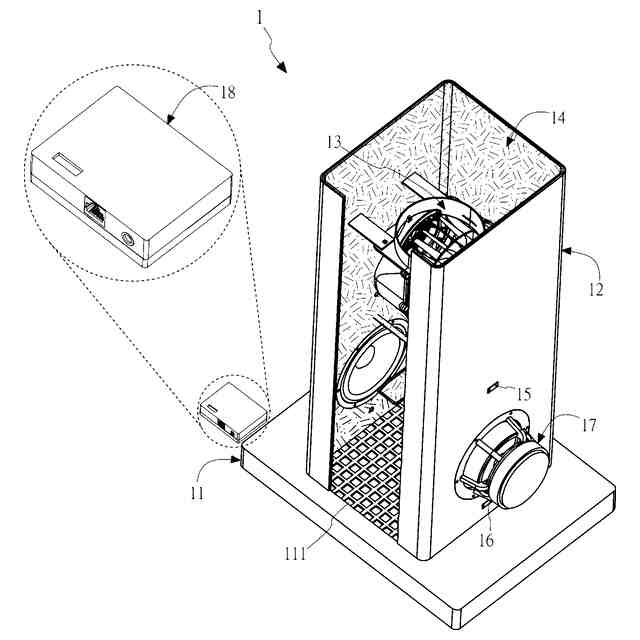

上記目的を達成するために、本発明が提供するかかる能動騒音除去機能を持つレンジフードの一実施例は、頂部開口を有するフード体と、その第１開口を介して前記頂部開口と連結される煙突と、前記煙突内に設置され、かつ第１設置位置を有するファンモータと、第１吸音パーツ及び第２吸音パーツを含む吸音材と、複数個の第１参照マイクロフォンと、複数個の誤差マイクロフォンと、少なくとも１つのスピーカと、前記複数個の第１参照マイクロフォン、前記複数個の誤差マイクロフォン及び前記少なくとも１つのスピーカに接続される電子装置とを備え、前記第１吸音パーツが前記煙突の内壁に貼り付けられ、かつ前記第２吸音パーツが前記フード体の内面に貼り付けられ、各当該第１参照マイクロフォンは、第２設置位置を有し、かつその頭部が前記第１吸音パーツをくぐり抜けるに従って前記煙突の内部空間に露出しており、各当該誤差マイクロフォンは、第３設置位置を有し、かつその頭部が前記第１吸音パーツをくぐり抜けるに従って前記内部空間に露出しており、かかるスピーカは、設置位置を有し、かつそのコーンのサラウンドリングを介して前記第１吸音パーツをくぐり抜けて前記内部空間に露出するように設置され、この方式によってその音発生部位を前記内部空間に対面させ得るようにし、前記第１設置位置を前記第２設置位置よりも高くし、前記第２設置位置を前記第３設置位置よりも高くし、かつかかる設置位置が前記第２設置位置と前記第３設置位置との間に介在し、前記電子装置は、前記複数個の第１参照マイクロフォンが前記内部空間において第１音声を集音して第１アナログオーディオ信号を取得するように制御することと、前記複数個の誤差マイクロフォンが前記内部空間において第２音声を集音して第２アナログオーディオ信号を取得するように制御することと、前記第１アナログオーディオ信号及び前記第２アナログオーディオ信号を第１デジタルオーディオ信号及び第２デジタルオーディオ信号に対応変換することと、前記第１デジタルオーディオ信号及び前記第２デジタルオーディオ信号に対して能動騒音減衰（ａｃｔｉｖｅｎｏｉｓｅａｔｔｅｎｕａｔｉｎｇ）処理を実行するに従ってデジタル出力信号を生成することと、前記デジタル出力信号をアナログ出力信号に変換することと、前記アナログ出力信号に基づいて当該スピーカから反騒音音声を前記内部空間に放送するように駆動することとを実行するように配置される（ｉｓｃｏｎｆｉｇｕｒｅｄｔｏ）。
【０００７】
実行可能な実施例において、前述の本発明の能動騒音除去機能を持つレンジフードは、前記煙突内に垂直に立設される吸音マットと、前記吸音マットの上に設置され、かつ前記ファンモータに対面する複数個の第２参照マイクロフォンとをさらに備えてもよく、各当該第２参照マイクロフォンは、前記電子装置に接続され、かつ第４設置位置を有し、前記第４設置位置が前記第１設置位置と前記第２設置位置との間に介在する。
【０００８】
一実施例において、前記第１設置位置と前記フード体の前記頂部開口との間に第１距離を有し、前記第２設置位置と前記頂部開口との間に第２距離を有し、前記第３設置位置と前記頂部開口との間に第３距離を有し、かつ前記第４設置位置と前記頂部開口との間に第４距離を有する。
【０００９】
一実施例において、前記第３距離に対する前記第２距離の比が３～５の範囲にあり、かつ前記第２距離に対する前記第４距離の比が０．３～１．３の範囲にある。
【００１０】
一実施例において、前記設置位置と前記フード体の前記頂部開口との間に距離を有し、かつ前記第３距離に対する前記距離の比が２～４の範囲にある。
（【００１１】以降は省略されています）
