公開番号2025145696
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046016
出願日2024-03-22
発明の名称電子鍵盤楽器
出願人カシオ計算機株式会社
代理人弁理士法人コスモ国際特許事務所
主分類G10H 1/32 20060101AFI20250926BHJP(楽器;音響)
要約【課題】筐体に生じるガタツキ及び撓みを抑制することができる電子鍵盤楽器を提供する。
【解決手段】電子鍵盤楽器10は、載置面と対向する底部12bを有する略長矩形状の筐体12と、筐体12に設けられ、筐体12の長手方向に配列された複数の鍵を有する鍵盤と、を備え、底部12bは、底部12bから前記載置面側へ突出するとともに前記載置面と接触することにより筐体12を下方から支持する複数の固定脚20a,20b,20c,20dと、前記鍵の配列方向における固定脚20a,20b,20c,20dの外側において底部12bから前記載置面側へ突出するとともに前記載置面から離間して配置される第1調整脚22L,22Rと、を有する。
【選択図】図2
特許請求の範囲【請求項１】
載置面と対向する底部を有する略長矩形状の筐体と、
前記筐体に設けられ、前記筐体の長手方向に配列された複数の鍵を有する鍵盤と、を備え、
前記底部は、前記底部から前記載置面側へ突出するとともに前記載置面と接触することにより前記筐体を下方から支持する複数の固定脚と、前記鍵の配列方向における前記固定脚の外側において前記底部から前記載置面側へ突出するとともに前記載置面から離間して配置される第１調整脚と、を有する、
電子鍵盤楽器。
続きを表示（約 690 文字）【請求項２】
前記固定脚は、前記底部において、前記筐体の長手方向に沿って延びる仮想矩形の各頂点に対応する位置に４つ設けられ、
前記固定脚の夫々は、前記複数の鍵のうち最端の鍵の下方に配置されず、
前記第１調整脚は、前記最端の鍵の下方に配置される、
請求項１に記載の電子鍵盤楽器。
【請求項３】
前記第１調整脚は、前記鍵の延在方向の一方側に配置される、
請求項１に記載の電子鍵盤楽器。
【請求項４】
前記第１調整脚は、前記鍵の延在方向の前部側に配置される、
請求項３に記載の電子鍵盤楽器。
【請求項５】
前記底部は、前記底部から前記載置面側へ突出するとともに前記載置面から離間し、かつ、前記配列方向における前記固定脚の内側に配置されている第２調整脚を有する、
請求項１に記載の電子鍵盤楽器。
【請求項６】
複数の前記第２調整脚を有し、
前記第２調整脚は、前記底部の前記配列方向における中央部、かつ、前記延在方向の一方側及び他方側に夫々配置されている、
請求項５に記載の電子鍵盤楽器。
【請求項７】
前記第１調整脚と前記載置面とのクリアランスは、前記第２調整脚と前記載置面とのクリアランスより小さい、
請求項５又は請求項６に記載の電子鍵盤楽器。
【請求項８】
放音部材を備え、
前記放音部材は、前記筐体の平面視において、前記複数の固定脚を結ぶ線分の近傍に設けられている、
請求項１に記載の電子鍵盤楽器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子鍵盤楽器に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
電子鍵盤楽器は、机上に載置するなどして使用する。例えば、特許文献１には、４つのゴム製の脚を底部に備えた電子鍵盤楽器が開示されている。ゴム製の脚は、水平の載置面と接触し、電子鍵盤楽器の筐体を支持する。演奏者の打鍵によって筐体に撓みが生じると、隣り合う鍵盤同士の接触や、鍵盤の位置によって打鍵の感触が異なるなど、電子鍵盤楽器の演奏性が低下するおそれがある。そこで、脚を増やすことで筐体の撓みを抑制する対策が一般的に取られる。一方、筐体は３つから４つの脚によって最低限の支持は可能であるため、過度な脚の増加は、筐体にガタツキを生じさせ易くなる原因となる。筐体のガタツキの抑制と撓みの抑制とは、トレードオフの関係にある。なお、筐体の撓み量は筐体の材料によってある程度大小があるが、筐体の長手方向の長さがある程度大きい場合には、一般的にこのような問題が生じやすい。
【０００３】
ここで、電子鍵盤楽器として、白鍵、黒鍵合わせて６１個の鍵盤を備える電子鍵盤楽器（以下、「６１鍵盤モデル」と言う。）が知られている。この種の電子鍵盤楽器において、載置面と対向する底部の四隅に、載置面と接触する（筐体１２を常に支持する）固定脚がそれぞれ配置され、中央部には筐体底部の前後において、演奏者によって打鍵されていない状態で載置面から離間するような位置に２つの調整脚がそれぞれ配置されることがある。調整脚は、演奏者の打鍵によって筐体が載置面側へ撓んだときに、載置面と接触し、筐体の中央部を支持する。このように調整脚は、筐体の過度な撓みを抑制し、演奏性を向上させる。また、調整脚は、筐体に撓みが生じないときは載置面と接触しないため、筐体にガタツキを生じさせにくい。このように、固定脚と調整脚とによって、筐体のガタツキの抑制と撓みの抑制との両立を図っている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－２１５１５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述した比較的鍵盤数の少ないモデルよりも多くの鍵を有する鍵盤を備える電子鍵盤楽器においても、従来モデルと同様に、筐体を均一に支持し、かつ、ガタツキを抑制するために、底部の四隅に固定脚、中央部に調整脚が配置されることが想定される。しかし、多くの鍵を有する電子鍵盤楽器では、鍵盤が並ぶ左右方向（長手方向）の長さが比較的鍵盤数の少ないモデルに比べて長いため、従来モデルに比べて筐体の中央部が撓み易い（撓み量が大きい）。したがって、四隅に固定脚を配置したとしても中央部の撓み量が大きいがゆえに隣り合う鍵盤同士の接触が発生してしまうという問題があった。
そこで、本発明は、筐体に生じるガタツキ及び撓みを抑制することができる電子鍵盤楽器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一形態に係る電子鍵盤楽器は、載置面と対向する底部を有する略長矩形状の筐体と、前記筐体に設けられ、前記筐体の長手方向に配列された複数の鍵を有する鍵盤と、を備え、前記底部は、前記底部から前記載置面側へ突出するとともに前記載置面と接触することにより前記筐体を下方から支持する複数の固定脚と、前記鍵の配列方向における前記固定脚の外側において前記底部から前記載置面側へ突出するとともに前記載置面から離間して配置される第１調整脚と、を有する。
【発明の効果】
【０００７】
本発明によれば、筐体に生じるガタツキ及び撓みを抑制することができる電子鍵盤楽器を提供することができる。
【図面の簡単な説明】
【０００８】

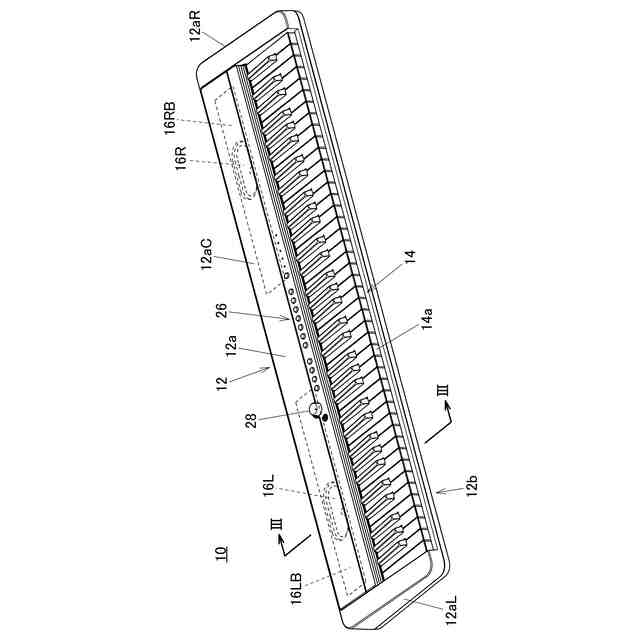

実施形態に係る鍵盤モデルを上方から見た斜視図である。

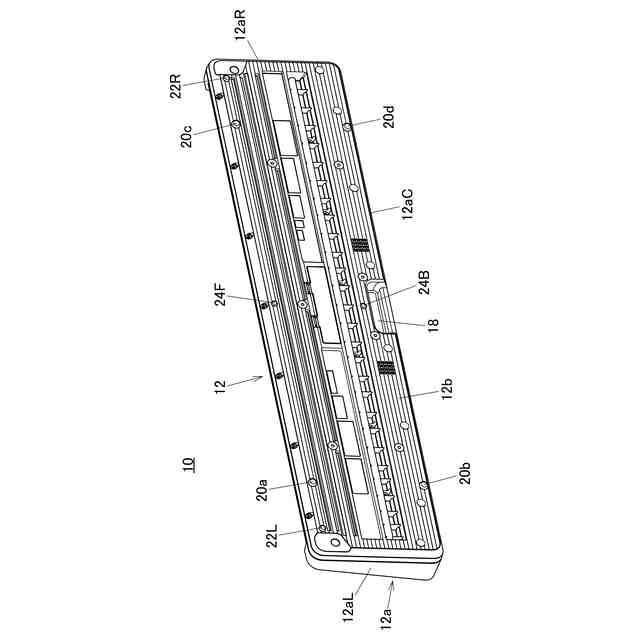

実施形態に係る鍵盤モデルを下方から見た斜視図である。

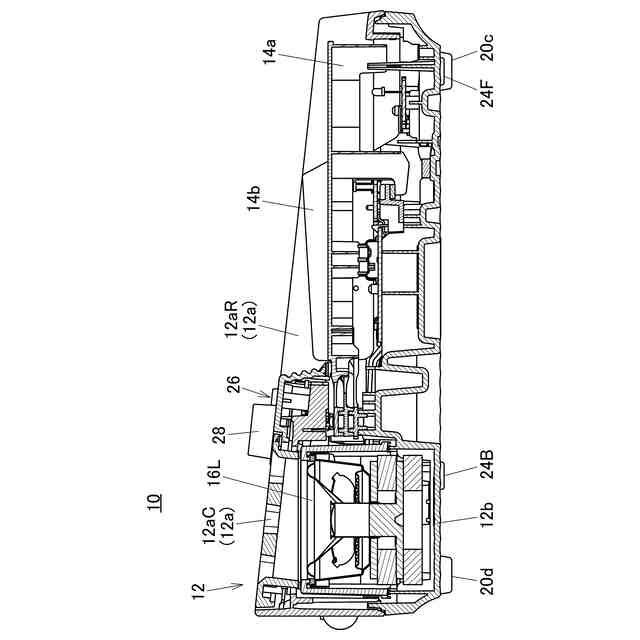

実施形態に係る鍵盤モデルの断面図であって、図１に示すＩＩＩ－ＩＩＩ断面の断面図である。

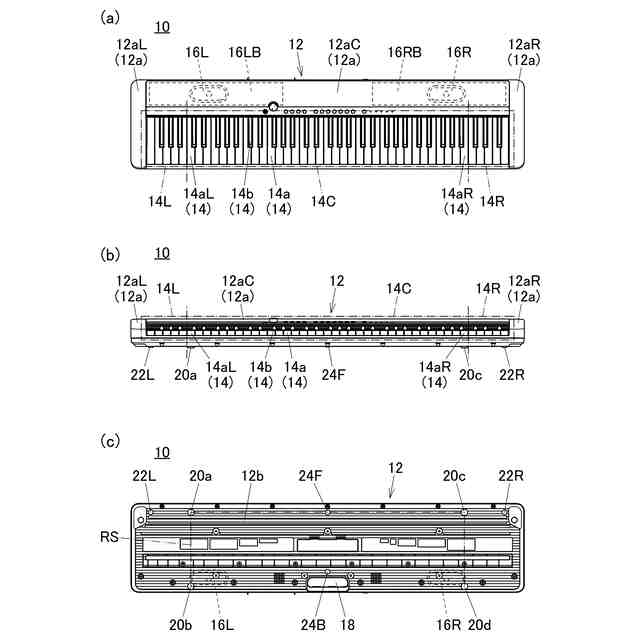

（ａ）は、実施形態に係る鍵盤モデルの上面図であり、（ｂ）は、実施形態に係る鍵盤モデルの正面図であり、（ｃ）は、実施形態に係る鍵盤モデルの下面図である。

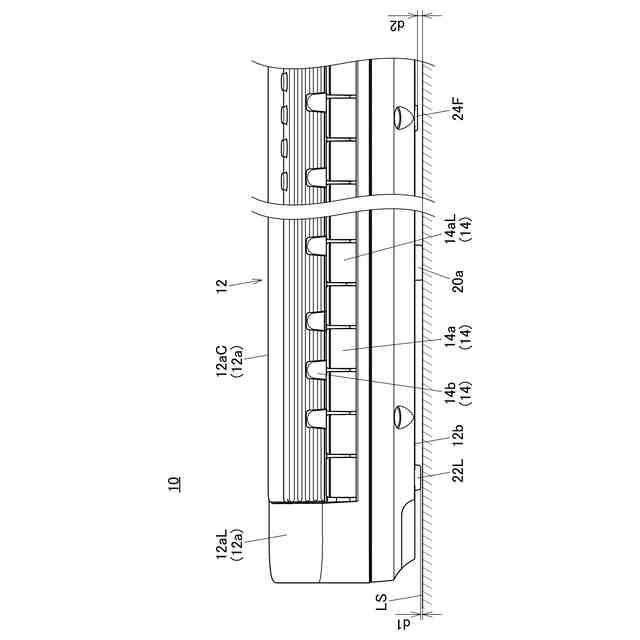

実施形態に係る鍵盤モデルの一部の正面図であって、固定脚及び調整脚と載置面との位置関係を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態に係る鍵盤モデル（電子鍵盤楽器）１０の構造について、図１～図５を参照しながら説明する。本実施形態では、７６個の鍵を有する鍵盤１４を備える鍵盤モデル１０を例示する。図１に示す鍵盤モデル１０は、筐体１２と、筐体１２の長手方向に配列された複数の鍵を有する鍵盤１４とを備えている。左から６番目の白鍵１４ａＬと右から６番目の白鍵１４ａＲとの間（内側）に位置する鍵群１４Ｃは、従来の６１鍵盤モデルの音域に対応する鍵盤であり、左から６番目の白鍵１４ａＬより左（外側）に位置する鍵群１４Ｌ及び右から６番目の白鍵１４ａＲより右（外側）に位置する鍵群１４Ｒに比べ、比較的打鍵される頻度が高い音域である。なお、以下の説明においては、図１に示すように、鍵盤１４の鍵の配列方向を左右方向と定義し（図１の左側を左方向とする）、鍵盤１４の鍵の延在方向を前後方向と定義する（図１の手前側を前方向とする）。左右方向と前後方向とは直交している。左右方向及び前後方向に直交する方向を上下方向と定義する（図１の上側を上方向とする）。
【００１０】
図１に示すように、筐体１２は、左右方向を長手方向とする略長矩形状をなしている。筐体１２は、上部カバー１２ａ及び底部１２ｂを有している。具体的には、筐体１２は、上部カバー１２ａと底部１２ｂに分割される。上部カバー１２ａ及び底部１２ｂは、それぞれ樹脂材料により形成される。筐体１２の内部には、回路基板（不図示）などが収納されている。上部カバー１２ａは、上から見て、前方側に開口する略Ｕ字状をなしている。上部カバー１２ａは、左端部１２ａＬ、右端部１２ａＲ及び中間部１２ａＣを有している。左端部１２ａＬ及び右端部１２ａＲは、前後方向に延びる略直方体状をなしている。中間部１２ａＣは、左右方向に延びる略直方体状をなしている。従って、左端部１２ａＬ、右端部１２ａＲ及び中間部１２ａＣは、それぞれ上面、左面、右面、前面及び後面を有している。中間部１２ａＣの左面は、左端部１２ａＬの右面の上端部と接続している。中間部１２ａＣの右面は、右端部１２ａＲの左面の上端部と接続している。中間部１２ａＣの上面、左端部１２ａＬの上面及び右端部１２ａＲの上面は、後方から前方に亘って下るように僅かに傾斜している。
（【００１１】以降は省略されています）
