公開番号2025157952
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060333
出願日2024-04-03
発明の名称容器詰飲料用冷却器
出願人アサヒビール株式会社,株式会社ベルソス
代理人個人,個人,個人
主分類F25D 11/00 20060101AFI20251008BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】容器詰飲料用冷却器において冷却能力の向上を図る。
【解決手段】
容器詰飲料用冷却器は、底面および底面の縁から立ち上がる筒状の側面を有する飲料容器と、飲料容器に充填された飲料とを含む容器詰飲料を冷却するための容器詰飲料用冷却器である。容器詰飲料用冷却器は、中心軸線に沿って延びた筒状であり、飲料容器の側面を取り囲む内周面、および中心軸線を中心とする径方向において内周面と間隔を開けて配置された外周面を有するホルダと、ホルダの外周面にそれぞれ接触し、中心軸線を中心とする周方向において互いにずれて配置された2つの冷却部とを備える。各冷却部は、互いに対向して配置された吸熱面および放熱面を有し、吸熱面がホルダの外周面に接触して配置されたペルチェモジュールを備える。
【選択図】図2
特許請求の範囲【請求項１】
底面および前記底面の縁から立ち上がる筒状の側面を有する飲料容器と、前記飲料容器に充填された飲料とを含む容器詰飲料を冷却するための容器詰飲料用冷却器であって、
中心軸線に沿って延びた筒状であり、前記飲料容器の前記側面を取り囲む内周面、および前記中心軸線を中心とする径方向において前記内周面と間隔を開けて配置された外周面を有するホルダと、
前記ホルダの前記外周面にそれぞれ接触し、前記中心軸線を中心とする周方向において互いにずれて配置された２つの冷却部と
を備え、
各冷却部は、互いに対向して配置された吸熱面および放熱面を有し、前記吸熱面が前記ホルダの前記外周面に接触して配置されたペルチェモジュールを備える、容器詰飲料用冷却器。
続きを表示（約 1,100 文字）【請求項２】
前記ホルダ内に組み込まれた温度センサと、
前記温度センサで検出された検出温度が入力され、前記検出温度に基づいて前記容器詰飲料を第１温度まで冷却するように前記２つの冷却部を制御する制御部と
を備え、
前記制御部は、前記検出温度が前記第１温度よりも低い第２温度に到達するまで前記２つの冷却部により前記容器詰飲料が冷却された後、前記検出温度が前記第１温度に維持されるように、前記２つの冷却部を制御する、請求項１に記載の容器詰飲料用冷却器。
【請求項３】
前記第２温度は、前記２つの冷却部により前記容器詰飲料が冷却された場合において、前記飲料の温度が前記第１温度となるときの前記検出温度よりも低い温度に設定されている、請求項２に記載の容器詰飲料用冷却器。
【請求項４】
前記第１温度は、０℃以下、かつ前記飲料の凝固点よりも高い温度であり、
前記第２温度は、前記２つの冷却部により前記容器詰飲料が冷却されている間に前記飲料が凍結しない温度である、請求項２に記載の容器詰飲料用冷却器。
【請求項５】
前記中心軸線が延びる中心軸線方向において前記ホルダに対して一方側に配置された断熱材を備え、
前記温度センサは、前記中心軸線方向において前記ホルダの中央に対して一方側に配置されている、請求項２または３に記載の容器詰飲料用冷却器。
【請求項６】
前記ペルチェモジュールと前記温度センサとは、前記周方向においてずれた位置に配置されている、請求項２または３に記載の容器詰飲料用冷却器。
【請求項７】
前記ペルチェモジュールは、互いに対向する素子吸熱面および素子放熱面をそれぞれ有する２つのペルチェ素子を有し、
前記２つのペルチェ素子は、前記２つのペルチェ素子の一方の前記素子吸熱面と前記２つのペルチェ素子の他方の前記素子放熱面とが対向するように重ねて配置されている、請求項１に記載の容器詰飲料用冷却器。
【請求項８】
前記ホルダおよび前記２つの冷却部を収容するケーシングを更に備え、
各冷却部は、
前記ペルチェモジュールの前記放熱面に接触して配置されたヒートシンクと、
前記ヒートシンクを冷却するためのファンと
を備え、
前記ケーシングは、
前記ファンにより空気が引き込まれる吸気口と、
前記吸気口の開口方向と交差する方向に開口し、前記ファンによって引き込まれ、前記ヒートシンクの冷却に用いられた熱が空気により排出される排気口と
を備える、請求項１に記載の容器詰飲料用冷却器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、容器詰飲料用冷却器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、ペルチェ素子と、ペルチェ素子に取り付けられ、ペルチェ素子の発熱面により温度が上昇するヒートシンクと、温度が上昇したヒートシンクのフィンの隙間に空気を通す送風装置とを有する保冷器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２０８４６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の保冷器には、冷却能力の向上という点で改善の余地がある。
【０００５】
本開示は、冷却能力を向上することができる容器詰飲料用冷却器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様は、
底面および前記底面の縁から立ち上がる筒状の側面を有する飲料容器と、前記飲料容器に充填された飲料とを含む容器詰飲料を冷却するための容器詰飲料用冷却器であって、
中心軸線に沿って延びた筒状であり、前記飲料容器の前記側面を取り囲む内周面、および前記中心軸線を中心とする径方向において前記内周面と間隔を開けて配置された外周面を有するホルダと、
前記ホルダの前記外周面に接触するようにそれぞれ配置された２つの冷却部と
を備え、
各冷却部は、互いに対向して配置された吸熱面および放熱面を有し、前記吸熱面が前記ホルダの前記外周面に接触して配置されたペルチェモジュールを備える、容器詰飲料用冷却器を提供する。
【０００７】
この構成によれば、ペルチェモジュールをそれぞれ有する２つの冷却部が周方向において互いに異なる２箇所でホルダを冷却することにより、ホルダに取り囲まれる容器詰飲料が冷却される。これにより、１つのペルチェモジュールを用いて容器詰飲料を冷却する構成と比較して、容器詰飲料を冷却するための冷却能力を向上することができる。その結果、容器詰飲料を急速に冷却することができる。また、例えば、飲料を０℃以下に冷却することができる。
【０００８】
また、缶などの飲料容器は、一般に、側面の面積が底面の面積よりも大きい。この構成によれば、ペルチェモジュールをそれぞれ有する２つの冷却部が飲料容器の側面を取り囲むホルダを冷却することにより、冷却されたホルダにより飲料容器の側面から熱が奪われて、容器詰飲料が冷却される。このため、ホルダにより飲料容器の底面から熱が奪われて容器詰飲料が冷却される構成と比較して、容器詰飲料からホルダへ熱が伝わる面積が大きくなるため、容器詰飲料を急速に冷却することができる。
【発明の効果】
【０００９】
本発明によれば、容器詰飲料を急速に冷却することができる容器詰飲料用冷却器を提供することができる。
【図面の簡単な説明】
【００１０】

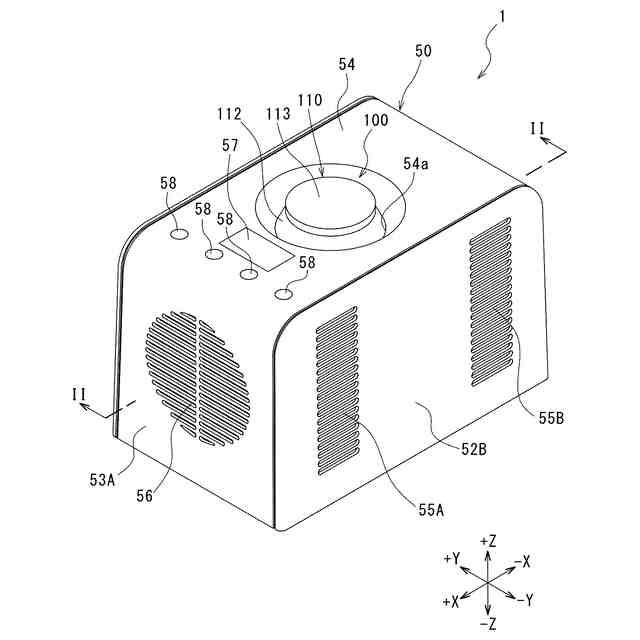

図１は、本開示の一実施形態に係る容器詰飲料用冷却器の斜視図である。

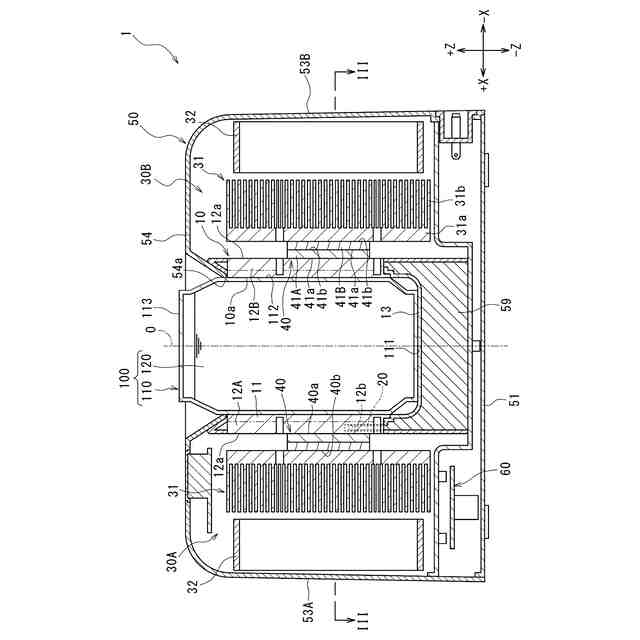

図２は、図１のＩＩ－ＩＩ線に沿った断面図である。
図３は、図２のＩＩＩ－ＩＩＩ線に沿った断面図である。

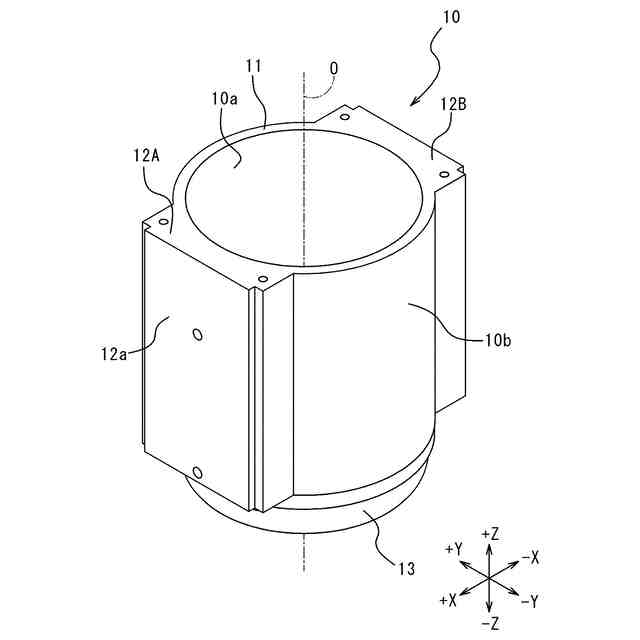

図４は、図２に示すホルダの斜視図である。

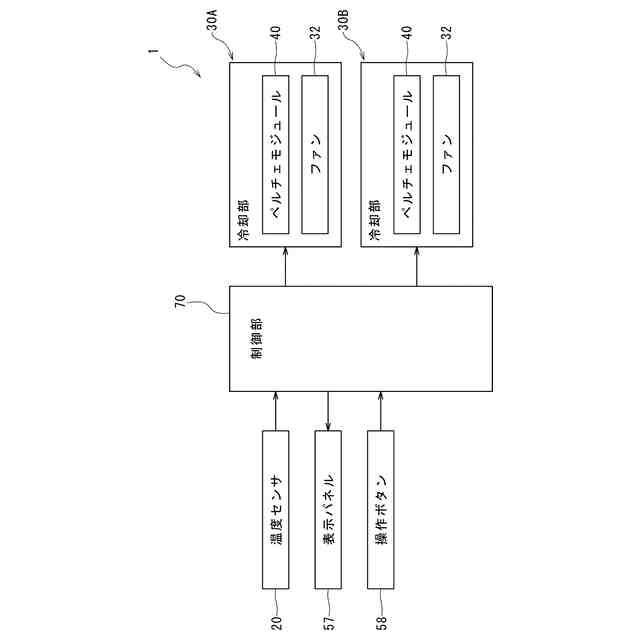

図５は、図１に示す容器詰飲料用冷却器のシステムブロック図である。

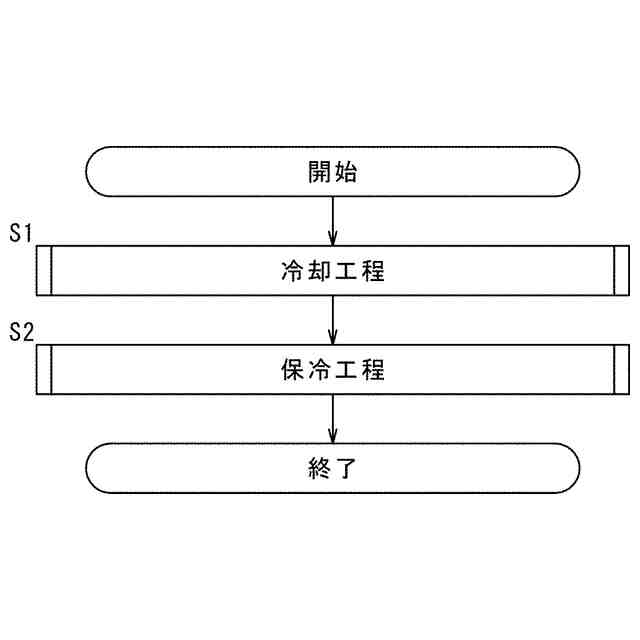

図６は、図５に示す制御部による冷却制御のフローチャートである。

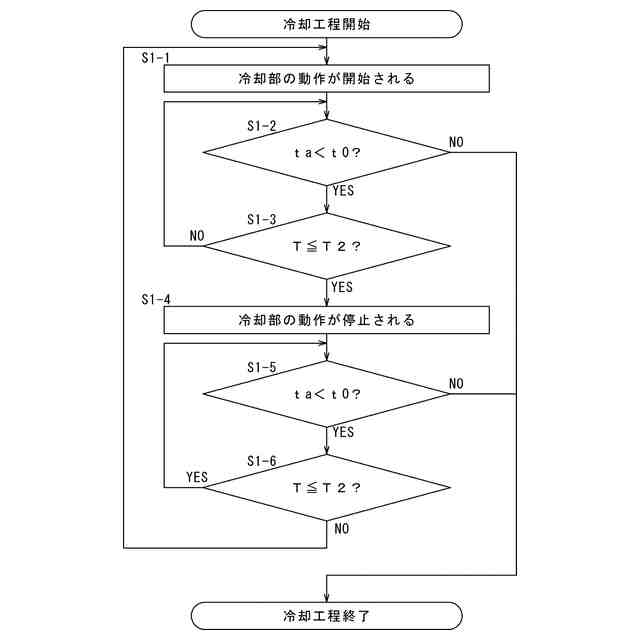

図７は、図６に示す冷却工程のフローチャートである。

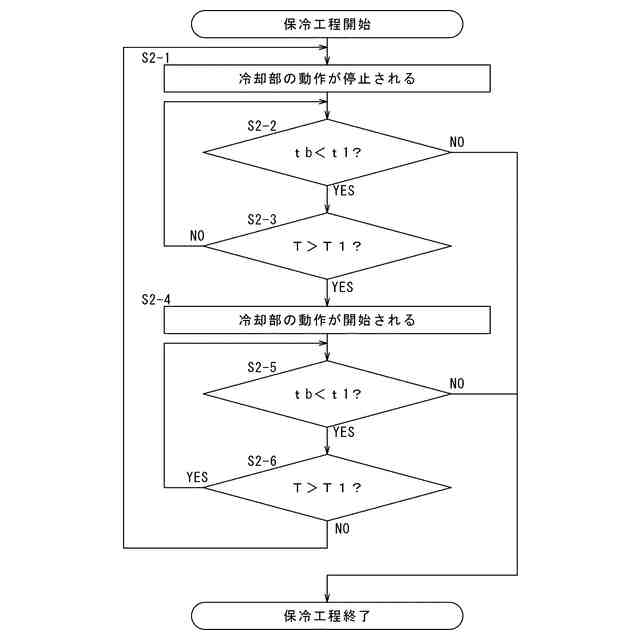

図８は、図６に示す保冷工程のフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
