公開番号2025158445
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060985
出願日2024-04-04
発明の名称冷却貯蔵庫
出願人フクシマガリレイ株式会社
代理人個人
主分類F25C 1/00 20060101AFI20251009BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】貯蔵室の前後両面に扉が設けられたパススルー型の冷却貯蔵庫において、製氷機能を付与したことに伴って、貯蔵室の収納容量が減少することを防ぐ。
【解決手段】本発明に係る冷却貯蔵庫は、前後両面に開口を有する貯蔵室4と、貯蔵室4の側方に隣接する機械室7とを備える。機械室7の前部に、貯蔵室4を冷却するための冷却ユニット8が収容されており、機械室7の後部に製氷機10が設置されている。これにより、貯蔵室4の収納容量が減少することを防ぐとともに、機械室7における冷却ユニット8の後方のスペースを、製氷機10の設置場所として有効活用することができる。

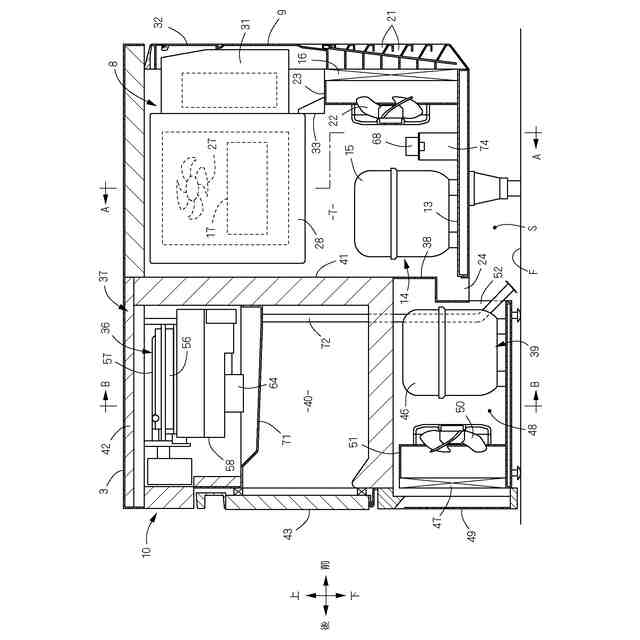

【選択図】図1

特許請求の範囲【請求項１】
前後両面に開口を有する貯蔵室（４）と、貯蔵室（４）の側方に隣接する機械室（７）とを備えるパススルー型の冷却貯蔵庫であって、
機械室（７）の前部に、貯蔵室（４）を冷却するための冷却ユニット（８）が収容されており、
機械室（７）の後部に製氷機（１０）が設置されていることを特徴とする冷却貯蔵庫。
続きを表示（約 360 文字）【請求項２】
製氷機（１０）は、後面に開口を有する貯氷室（４０）と、該開口を開閉する貯氷室扉（４３）とを備えており、
貯氷室扉（４３）が、貯蔵室（４）の後面開口を開閉する貯蔵室扉（５）と左右に隣接している請求項１に記載の冷却貯蔵庫。
【請求項３】
製氷機（１０）は、製氷用水を氷結させて氷を製造する製氷ユニット（３６）と、製氷ユニット（３６）に冷媒を供給するコンデンシングユニット（３９）とを備えており、
冷却ユニット（８）の下方を区画する床板は、製氷機（１０）の下方を区画する床板よりも上方側に配置され、冷却ユニット（８）と冷却貯蔵庫の設置面（Ｆ）との間に、コンデンシングユニット（３９）を空冷した熱交換風が排気される排気空間（Ｓ）が形成されている請求項１または２に記載の冷却貯蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、貯蔵室の前後両面に扉が設けられたパススルー型の冷却貯蔵庫に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
本発明に係る冷却貯蔵庫は、冷却機能だけでなく製氷機能を有するが、このような冷却貯蔵庫は、例えば特許文献１に開示されている。特許文献１の冷却貯蔵庫は、貯蔵対象物を貯蔵するための貯蔵室を有する断熱箱体と、貯蔵室を冷却するための第１冷却装置と、氷を生成するための製氷ユニットとを備える。縦長の直方体形状の断熱箱体は、上下および左右の４つの部屋に画成されており、その右下の部屋に製氷ユニットが収容されている。製氷ユニットは、水を凍結させる製氷部と、製氷部で生成した氷を貯蔵する貯氷部と、製氷部を冷却する第２冷却装置とを含んで構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１０６１４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明者は、パススルー型の冷却貯蔵庫に、上記の特許文献１に係る発明と同様に製氷ユニットを組み付けることを考えた。しかし、単純に冷却貯蔵庫の貯蔵室を有する断熱箱体内に製氷ユニットを組み付けると、製氷ユニットの外形寸法分だけ貯蔵室の収納容量が著しく減少することが避けられない。
【０００５】
本発明の目的は、貯蔵室の前後両面に扉が設けられたパススルー型の冷却貯蔵庫において、製氷機能を付与したことに伴って、貯蔵室の収納容量が減少することを防ぐことにある。
【課題を解決するための手段】
【０００６】

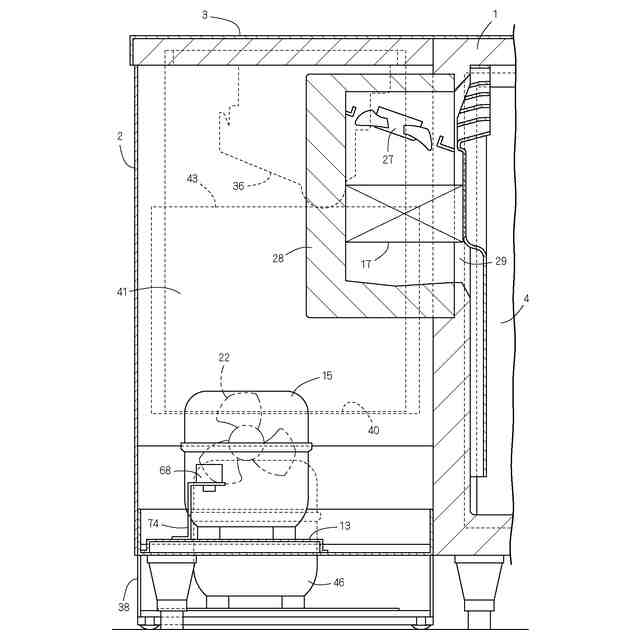

本発明は、前後両面に開口を有する貯蔵室４と、貯蔵室４の側方に隣接する機械室７とを備えるパススルー型の冷却貯蔵庫を対象とする。機械室７の前部に、貯蔵室４を冷却するための冷却ユニット８が収容されており、機械室７の後部に製氷機１０が設置されていることを特徴とする。
【０００７】

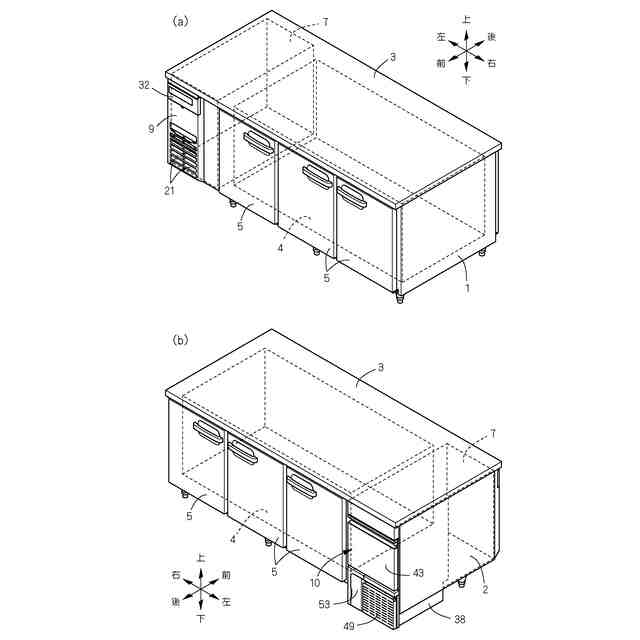

製氷機１０は、後面に開口を有する貯氷室４０と、該開口を開閉する貯氷室扉４３とを備える。貯氷室扉４３が、貯蔵室４の後面開口を開閉する貯蔵室扉５と左右に隣接している。
【０００８】

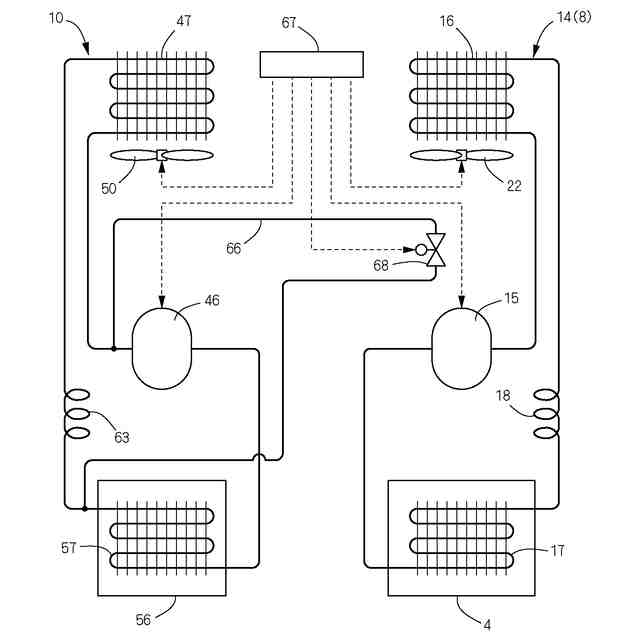

製氷機１０は、製氷用水を氷結させて氷を製造する製氷ユニット３６と、製氷ユニット３６に冷媒を供給するコンデンシングユニット３９とを備える。冷却ユニット８の下方を区画する床板は、製氷機１０の下方を区画する床板よりも上方側に配置され、冷却ユニット８と冷却貯蔵庫の設置面Ｆとの間に、コンデンシングユニット３９を空冷した熱交換風が排気される排気空間Ｓが形成されている。
【発明の効果】
【０００９】
本発明に係るパススルー型の冷却貯蔵庫のように、貯蔵室４を冷却するための冷却ユニット８を機械室７の前部に収容し、機械室７の後部に製氷機１０を設置すると、貯蔵室４の収納容量が減少することを防ぐことができる。また、別個の製氷機を冷却貯蔵庫の側方などに設置する場合、すなわち冷却貯蔵庫と製氷機とを別々に設置する場合に比べて、厨房内における厨房機器（冷却貯蔵庫）の設置スペースを小さくすることができる。単純に冷却貯蔵庫の側面に製氷機を連設する構成に比べて、厨房機器の小型化を図ることができる。
【００１０】
加えて、従前のパススルー型の冷却貯蔵庫では、機械室内に２基の冷却ユニットを配して、これら２基の冷却ユニットにより冷却貯蔵庫の冷却能力を確保していたが、近年の冷却ユニットの冷却性能の向上を鑑みれば、本発明者はパススルー型の冷却貯蔵庫における冷却ユニットの数は１基で足りると考えている。つまり、パススルー型の冷却貯蔵庫にとって必要な冷却能力は、１基の冷却ユニットで十分に確保することが可能であり、機械室内には１基の冷却ユニットを配すれば足りると考えている。但し、このように機械室内に配される冷却ユニットを２基から１基に減じた場合には、機械室内に大きなデッドスペースが形成されるという新たな不都合を招来するが、本発明においては機械室７内の前部に冷却ユニット８を収容し、機械室７の後部に製氷機１０を設置したので、上記のように冷却ユニットを１基に減じたことに伴って、機械室７の内部に生じるデッドスペースを製氷機１０の設置場所として無駄なく有効利用することができ、この点でも厨房内における厨房機器（冷却貯蔵庫）の設置スペースを小さくすることができる。また、厨房機器の小型化を図ることができる。
（【００１１】以降は省略されています）
