公開番号2025159598
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062299
出願日2024-04-08
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G03G 15/08 20060101AFI20251014BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】間違った色のトナーが充填された現像剤容器を入れてしまうと現像器内で異なった色のトナーが混ざってしまう。
【解決手段】カラー画像を形成する画像形成装置が提供される。その装置は、色成分ごとの現像剤を収容した現像剤容器を収納するトレイを備えた色成分ごとの現像部と、現像部により色成分ごとの現像剤で現像された画像をシート材に転写してカラー画像を形成する画像形成部と、トレイに装着された現像剤容器に対応する色成分を検知する検知部とを有する。検知部は、現像剤容器が装着されたトレイを現像部へと収納する動きに応じて、現像剤容器に設けられた色成分を示す特徴部から現像剤容器に対応する色成分を検知する。
【選択図】図7
特許請求の範囲【請求項１】
第１現像剤を収容する第１カートリッジと、第２現像剤を収容する第２カートリッジと、を着脱可能な画像形成装置であって、
前記第１カートリッジから供給された前記第１現像剤を収容するように構成された第１現像室と前記第２カートリッジから供給された前記第２現像剤を収容するように構成された第２現像室を備えたロータリーと、
前記第１カートリッジを着脱可能に支持し、前記第１カートリッジが前記ロータリーの外部に位置される第１位置と、前記第１カートリッジが前記ロータリーの内部に位置される第２位置とに前記ロータリーに対して変位する第１トレイと、
前記第２カートリッジを着脱可能に支持し、前記第２カートリッジが前記ロータリーの外部に位置される第３位置と、前記第１カートリッジが前記ロータリーの内部に位置される第４位置とに前記ロータリーに対して変位する第２トレイと、
被接触部を備えた回路と接続された検知部と、
を備え、
前記第１トレイに支持された前記第１カートリッジが前記第１位置から前記第２位置に移動を開始した後、前記第１カートリッジが備える第１接触部は、前記被接触部と当接し、
前記第１接触部と前記被接触部が当接した場合に、前記回路に第１電流が発生し、前記検知部は前記第１電流に基づく信号を検知し、
前記第１トレイに支持された前記第２カートリッジが前記第１位置から前記第２位置に移動を開始した後、前記第２カートリッジが備える第２接触部は、前記被接触部と当接し、
前記第２接触部と前記被接触部が当接した場合に、前記回路に第２電流が発生し、前記検知部は前記第２電流に基づく信号を検知する、
ことを特徴とする画像形成装置。
続きを表示（約 1,800 文字）【請求項２】
請求項１に記載の画像形成装置であって、
前記第１カートリッジは前記第１接触部を含む第１回路を有し、第２カートリッジは前記第２接触部を含む第２回路を有し、前記第１接触部及び前記第２接触部は前記被接触部と電気的に接続でき、前記第１回路と前記第２回路は互いに異なる抵抗値を持ち、
前記第１電流は前記第１回路の抵抗値に、前記第２電流は前記第２回路の抵抗値に応じた電流である
ことを特徴とする画像形成装置。
【請求項３】
請求項２に記載の画像形成装置であって、
前記第１接触部は２つの電極を含み、前記第１回路は前記２つの電極それぞれに端子が接続された第１抵抗を含み、前記第２接触部は２つの電極を含み、前記第２回路は前記２つの電極それぞれに端子が接続された、前記第１抵抗とは抵抗値が異なる第２抵抗を含む
ことを特徴とする画像形成装置。
【請求項４】
請求項３に記載の画像形成装置であって、
前記検知部は、前記第１トレイを収納する動きに応じて、前記被接触部が、前記第１カートリッジの前記第１接触部または前記第２カートリッジの前記第２接触部に接した後、前記第１接触部または前記第２接触部から離れたことを検知したことで、前記第１トレイまたは前記第２トレイの前記ロータリーへの収納の完了を検知する
ことを特徴とする画像形成装置。
【請求項５】
請求項１に記載の画像形成装置であって、
前記第１接触部および第２接触部は、相異なる導通部の組み合わせを含み、
前記検知部は、前記第１トレイを収納する動きに応じて前記導通部の組み合わせを特定して前記第１トレイに対応するカートリッジであることを検知する
ことを特徴とする画像形成装置。
【請求項６】
請求項５に記載の画像形成装置であって、
前記導通部の組み合わせは、前記第１カートリッジ及び前記第２カートリッジに設けられた少なくとも２組の電極の組の、それぞれの組の電極の間の電気的な接続の有無により構成され、
前記検知部は、前記少なくとも２組の電極のそれぞれに接触する前記被接触部を介して前記導通部の組み合わせを特定して前記第１トレイに装着されたカートリッジが前記第１カートリッジであることを検知する
ことを特徴とする画像形成装置。
【請求項７】
請求項１に記載の画像形成装置であって、
前記第１接触部及び前記第２接触部は、相異なる数の突起を含み、
前記検知部は、前記第１トレイを収納する動きに応じて前記突起の数を特定して前記第１トレイに装着されたカートリッジが前記第１カートリッジであることを検知する
ことを特徴とする画像形成装置。
【請求項８】
請求項７に記載の画像形成装置であって、
前記突起は、前記第１トレイを収納する動きの方向に沿って設けられ、
前記検知部は、前記突起によりオンとなるスイッチにより前記突起の数を特定して前記第１トレイに装着されたカートリッジが前記第１カートリッジであることを検知する
ことを特徴とする画像形成装置。
【請求項９】
請求項１乃至８のいずれか一項に記載の画像形成装置であって、
前記第１トレイに装着されたカートリッジに収容された現像剤を前記第１現像室に供給するための開閉式の弁を開く開弁手段と、
制御手段と、
を更に有し、
前記制御手段は、前記検知部により前記第１トレイに装着されたカートリッジが前記第１カートリッジであることが検知された場合に、前記開弁手段により前記弁を開く
ことを特徴とする画像形成装置。
【請求項１０】
請求項９に記載の画像形成装置であって、
前記第１カートリッジまたは前記第２カートリッジが前記ロータリーに収納されたことを検知する手段を更に有し、
前記制御手段は、前記検知部により前記第１トレイに装着されたカートリッジが前記第１カートリッジであることが検知され、かつ前記第１カートリッジが前記ロータリーに収納された場合に、前記開弁手段により前記弁を開く
ことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
トナー等の現像剤が入っている交換可能な現像剤容器と現像器が別体であるカラーの画像形成装置がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－６１７０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記背景のような構成において、間違った色の現像剤容器を現像器に対して装着された場合、現像器に誤った色の現像剤が供給されてしまう。そこで、本発明の目的は、誤った現像剤容器が現像器に対して装着されることを防止することである。
【課題を解決するための手段】
【０００５】
上記目的を達成するために本発明の一態様によれば、第１現像剤を収容する第１カートリッジと、第２現像剤を収容する第２カートリッジと、を着脱可能な画像形成装置であって、
前記第１カートリッジから供給された前記第１現像剤を収容するように構成された第１現像室と前記第２カートリッジから供給された前記第２現像剤を収容するように構成された第２現像室を備えたロータリーと、
前記第１カートリッジを着脱可能に支持し、前記第１カートリッジが前記ロータリーの外部に位置される第１位置と、前記第１カートリッジが前記ロータリーの内部に位置される第２位置とに前記ロータリーに対して変位する第１トレイと、
前記第２カートリッジを着脱可能に支持し、前記第２カートリッジが前記ロータリーの外部に位置される第３位置と、前記第１カートリッジが前記ロータリーの内部に位置される第４位置とに前記ロータリーに対して変位する第２トレイと、
被接触部を備えた回路と接続された検知部と、
を備え、
前記第１トレイに支持された前記第１カートリッジが前記第１位置から前記第２位置に移動を開始した後、前記第１カートリッジが備える第１接触部は、前記被接触部と当接し、
前記第１接触部と前記被接触部が当接した場合に、前記回路に第１電流が発生し、前記検知部は前記第１電流に基づく信号を検知し、
前記第１トレイに支持された前記第２カートリッジが前記第１位置から前記第２位置に移動を開始した後、前記第２カートリッジが備える第２接触部は、前記被接触部と当接し、
前記第２接触部と前記被接触部が当接した場合に、前記回路に第２電流が発生し、前記検知部は前記第２電流に基づく信号を検知する、
ことを特徴とする画像形成装置が提供される。
【発明の効果】
【０００６】
本発明によれば、現像剤容器のコスト上昇を抑制しつつ、現像剤容器の装着位置の誤りを防止することができる。
【図面の簡単な説明】
【０００７】

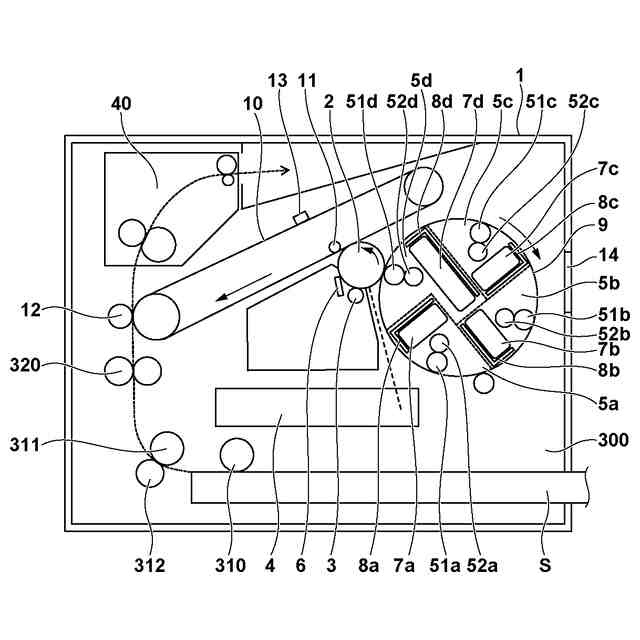

実施形態に関わる画像形成装置の概略断面図
画像形成装置に設けられたトナーカートリッジから現像ユニットへのトナー補給構成を示す概念図
画像形成装置に設けられたロータリー周辺の断面図
画像形成装置に設けられたロータリーの外観図

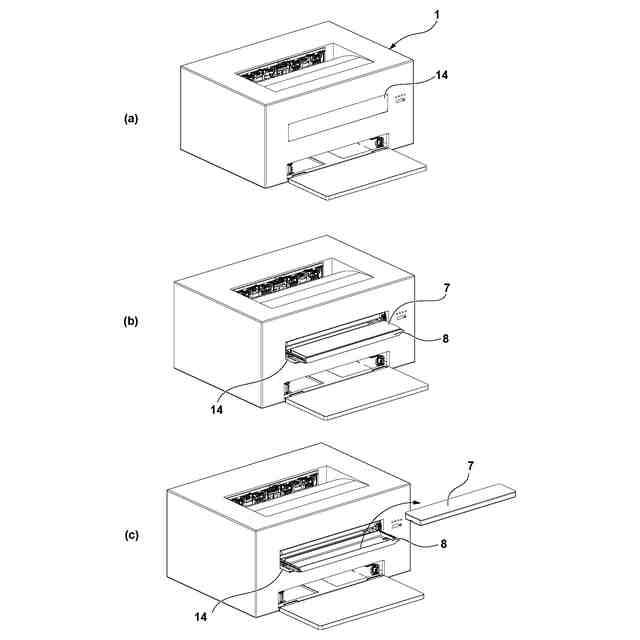

画像形成装置の外観図

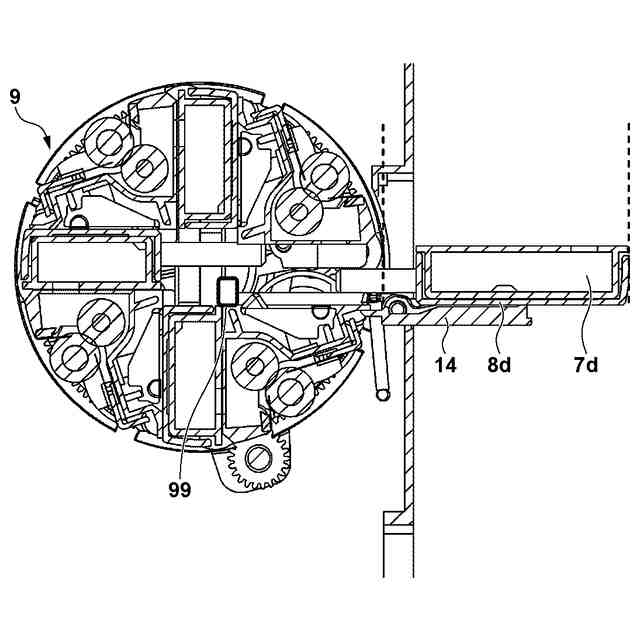

画像形成装置に設けられたロータリー周辺の断面図（トナーカートリッジ交換時）

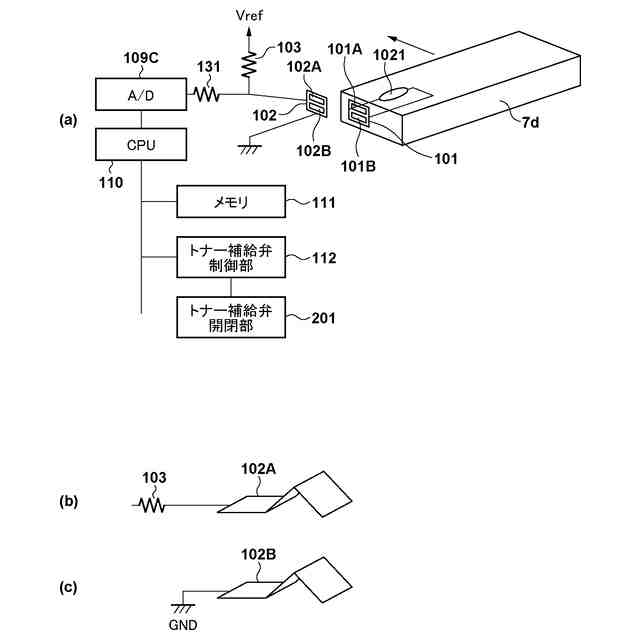

実施形態１のトナーカートリッジと画像形成装置１の接点構成図
実施形態１のトナーカートリッジと画像形成装置１の接点の流れを示す図。

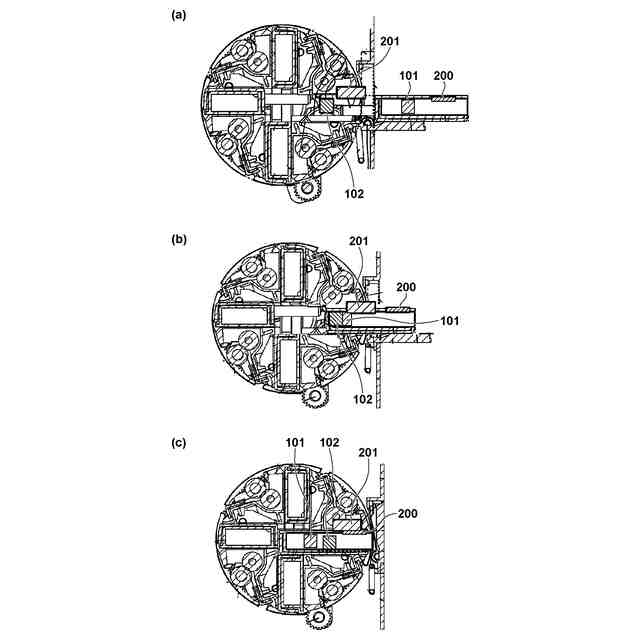

実施形態１のトナーカートリッジ挿入時のロータリー内のトレイの状態を示す断面図
実施形態１のＡ／Ｄポートの電圧値を示す図
実施形態１を示すフローチャート
実施形態２のトナーカートリッジと画像形成装置の接点構成図
実施形態２のトナーカートリッジの接点部を示す構成図
実施形態２の画像形成装置内の板バネ形状を示す構成図
実施形態２の接点の状態を示す上視図
実施形態２のＩ／Ｏポートの状態を示す図
実施形態２を示すフローチャート
実施形態３のトナーカートリッジと画像形成装置の接点構成図
実施形態３の接点の状態を示す上視図
実施形態３のスイッチの状態を示す状態図
実施形態３を示すフローチャート
ロータリー内のトレイの配置を示す斜視図
ロータリー内のトレイ配置を示す断面図
トレイ挿抜の駆動構成を示す斜視図
トレイ挿抜の駆動構成を示す断面図
画像形成装置本体とトナーカートリッジの接点構成の一例を示す斜視図
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【０００９】
＜実施形態１＞
図１～１１を用いて、本発明に関わる画像形成装置の実施形態について説明する。
（画像形成装置の全体構成）
本実施形態に関わる画像形成装置について説明する。ここでは、複数の現像ユニットを備えた画像形成装置として、４つの現像ユニットを備えたカラーレーザービームプリンタを例示している。
【００１０】
図１～図２を用いて、カラーレーザービームプリンタの概略構成及び画像形成動作について説明する。図１は、カラーレーザービームプリンタの概略断面である。
（【００１１】以降は省略されています）
