公開番号2025160888
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2025055745
出願日2025-03-28
発明の名称コレット収納装置
出願人泰芳機械股分有限公司
代理人AIPPAY弁理士法人
主分類B25H 3/00 20060101AFI20251016BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】取り出したコレットがツールの寸法に正確であるかを知るために、各前記コレットを1つずつ使用するツールと組み合わせる必要がなくなり、正確な収納、柔軟な配置及び実用性の向上が可能なコレット収納装置を提供する。
【解決手段】
コレット収納装置は、本体と少なくとも2つの外嵌部材を含み、前記本体は、載置面を有し、前記少なくとも2つの外嵌部材は、前記本体の載置面上に間隔をあけて設置され、前記載置面から延伸し、各前記外嵌部材は、コレットのツールクランプ穴を外嵌させることに使用され、前記少なくとも2つの外嵌部材は、異なる内径を有するツールクランプ穴を外嵌させるための異なる外径を有する。各コレットが同じ外観寸法を有すること又は長時間使用後に各コレットの外面の寸法記号が長期間の使用後に損傷して不明瞭になるために各コレットの寸法を正確に知ることができない状況を効果的に回避することができる。
【選択図】図1
特許請求の範囲【請求項１】
載置面を有する本体と、
少なくとも２つの外嵌部材と、
を含み、
前記少なくとも２つの外嵌部材は、前記本体の載置面上に間隔をあけて設置され、前記載置面から延伸し、各前記外嵌部材は、コレットのツールクランプ穴を外嵌させることに使用され、且つ前記少なくとも２つの外嵌部材は、異なる内径を有するツールクランプ穴を外嵌させるための異なる外径を有する、コレット収納装置。
続きを表示（約 1,200 文字）【請求項２】
前記本体は、前記載置面の各前記外嵌部材に対応する位置に、各前記外嵌部材に対応する寸法記号が設けられている請求項１に記載のコレット収納装置。
【請求項３】
前記本体には、前記外嵌部材と同数の結合溝が設けられ、各前記結合溝は、前記載置面から下方に凹んで形成され、且つ各前記外嵌部材の一端には、うち１つの前記結合溝と結合するベースが設けられ、各前記外嵌部材を本体に取り外し可能に設置させる請求項１又は２に記載のコレット収納装置。
【請求項４】
前記本体は、前記載置面とは異なる面に前記結合溝と同数の貫通溝が設けられ、各前記貫通溝の一端は、うち１つの結合溝の底面を貫通し、各前記貫通溝を対応する結合溝と連通させ、各前記外嵌部材のベースは、底部に係止孔が設けられ、前記係止孔は、対応する結合溝を貫通して前記貫通溝と相対し、
各前記外嵌部材は、前記係止孔と結合する係止部材が設けられる請求項３に記載のコレット収納装置。
【請求項５】
前記本体には、前記外嵌部材と同数の組立ユニットが設けられ、前記組立ユニットは、互いに結合又は分離して前記本体を形成することができ、各前記組立ユニットには、少なくとも１つの突き合わせ接合部が設けられ、各前記突き合わせ接合部は、前記組立ユニットの側面に設けられ、隣接する２つの組立ユニットを少なくとも２つの前記突き合わせ接合部を介して互いに結合させることができ、且つ各前記外嵌部材は、各前記組立ユニットにそれぞれ設置される請求項１に記載のコレット収納装置。
【請求項６】
前記本体は、各前記組立ユニットに前記外嵌部材に対応する寸法シンボルが設けられる請求項５に記載のコレット収納装置。
【請求項７】
各前記組立ユニットは、箱体であり、前記箱体内には、開口を有し且つコレットを収納させるための収納溝が設けられており、各前記外嵌部材は、前記収納溝内に設けられ且つ前記収納溝の開口から延伸する請求項５又は６に記載のコレット収納装置。
【請求項８】
前記本体は、各前記組立ユニットにカバーが設けられ、前記カバーは、前記組立ユニットと取り外し可能に結合され、前記組立ユニットと対応するカバーとの間にコレットを被覆させる請求項７に記載のコレット収納装置。
【請求項９】
各前記組立ユニットは、前記収納溝の開口の周囲にリングが突設され、前記カバーは、前記リングと結合して前記組立ユニットを覆うことができる請求項８に記載のコレット収納装置。
【請求項１０】
各前記カバーは、外面に少なくとも１つの把持部が設けられ、ユーザに前記少なくとも１つの把持部に当接した後、前記カバーを対応する組立ユニットと分離させ、前記組立ユニット内に位置するコレットを取り出して使用させることができる請求項８に記載のコレット収納装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、コレット収納装置、特に、正確な収納、柔軟な配置及び実用性の向上が可能なコレット収納装置に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
図１４及び図１５に示すように、従来のコレット収納装置５０は、主にコレット４０を収納する機能を提供することに用いられ、従来のコレット収納装置５０は、収納ボックス５１と保護カバー５２が設けられる。収納ボックス５１には、市松模様に配列された複数の収納溝５１１が設けられる。複数の収納溝５１１は、コレット４０を配置するために使用され、同じ寸法を有し、同じ外観の寸法を有するコレット４０を収納する。各コレット４０には、外面に対応する寸法記号（工具の寸法に対応）が記されている。保護カバー５２は、収納ボックス５１に被せることができ、収納ボックス５１内のコレット４０に灰塵又は不純物が堆積することを防ぐ。
【０００３】
従来のコレット収納装置５０は、コレット４０を収納する効果を提供することができるが、各コレット４０の長時間の使用後、外面の寸法記号は摩耗して明瞭に表示できなくなる。また、各前記収納溝５１１には同じ寸法がある。そのため、使用者は、各前記収納溝５１１に配置された同じ外観の寸法を有するコレット４０の寸法記号を知ることができず、取り出したコレット４０がツールの寸法に対応するかどうかを知るために、各コレット４０を１つずつ使用するツールと組み合わせることしかできず、相対的に使用上の不便を増加させ且つ時間を消費する。さらに、従来のコレット収納装置５０の収納ボックス５１は一定の体積と形状を有し、そのため、一定数のコレット４０しか収納できず、ユーザの要求に応じて調整することができない。例えば、従来のコレット収納装置５０をより小さい空間に配置する場合、固定形態の収納ボックス５１では上記必要を満たすことができない。さらに、前記収納溝５１１の数よりも多くのコレット４０を保管する必要がある場合、従来のコレット収納装置５０ではユーザの要求を満たすことができず、別の従来のコレット収納装置５０を別途購入して使用することしかできず、従来のコレット収納装置５０の実用性が相対的に制限される。まとめると、従来のコレット収納装置５０には改善が必要な点がある。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のコレット収納装置の使用時の問題と欠点を解決するために、本発明は、ユーザに異なる記号寸法のコレットを正確に収納させることができ、ユーザにツールに対応するコレットを正確に取り出して使用させることができ、ユーザの要求に応じてコレット収納装置の体積と形状を調整することができるコレット収納装置を提供する。これによって、正確な収納、柔軟な配置及び実用性の向上が可能なコレット収納装置を提供する。
【課題を解決するための手段】
【０００５】
上記の目的に基づいて、本発明が提供するコレット収納装置は、載置面を有する本体と、少なくとも２つの外嵌部材と、を含み、前記少なくとも２つの外嵌部材は、前記本体の載置面上に間隔をあけて設置され、前記載置面から延伸し、各前記外嵌部材は、コレットのツールクランプ穴を外嵌させることに使用され、且つ前記少なくとも２つの外嵌部材は、異なる内径を有するツールクランプ穴を外嵌させるための異なる外径を有する。
【発明の効果】
【０００６】
上記技術的特徴により、本発明のコレット収納装置は、前記本体上に少なくとも２つの外嵌部材を設置すること、及び各前記外嵌部材が異なる外径を有することにより、ユーザに各コレットを対応する外嵌部材に外嵌することによって異なるツールクランプ穴の寸法のコレットを前記本体の対応する位置に正確に収納させ、ユーザにコレットを取り出す際に前記本体の寸法記号を通じて寸法に対応するコレットを素早く見つけることができ、各コレットが同じ外観寸法を有すること又は長時間使用後に各コレットの外面の寸法記号が長期間の使用後に損傷して不明瞭になるために各コレットの寸法を正確に知ることができない状況を効果的に回避することができる。取り出したコレットがツールの寸法に対応するかどうかを知るために、各前記コレットを１つずつ使用するツールと組み合わせる必要がなくなり、使用が比較的便利で時間を節約することができる。さらに、本発明のコレット収納装置は、各組立ユニットに少なくとも１つの突き合わせ接合部を設置することにより、ユーザに必要に応じて複数の組立ユニットを組み立てることで、異なる空間（小さな空間や狭い空間など）又はコレットの数量要件で前記本体の体積と形状を柔軟に調整させることができ、長尺ストリップ状、Ｌ字型、十字型又は市松模様の配置などの多様な構造形態を形成させ、正確な収納、柔軟な配置及び実用性の向上が可能なコレット収納装置を提供する。
【図面の簡単な説明】
【０００７】

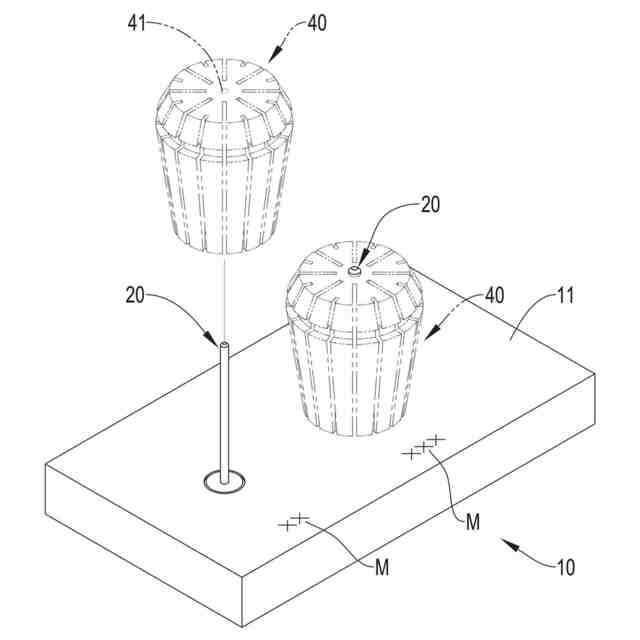

本発明のコレット収納装置の第１好適実施形態の斜視外観図である。

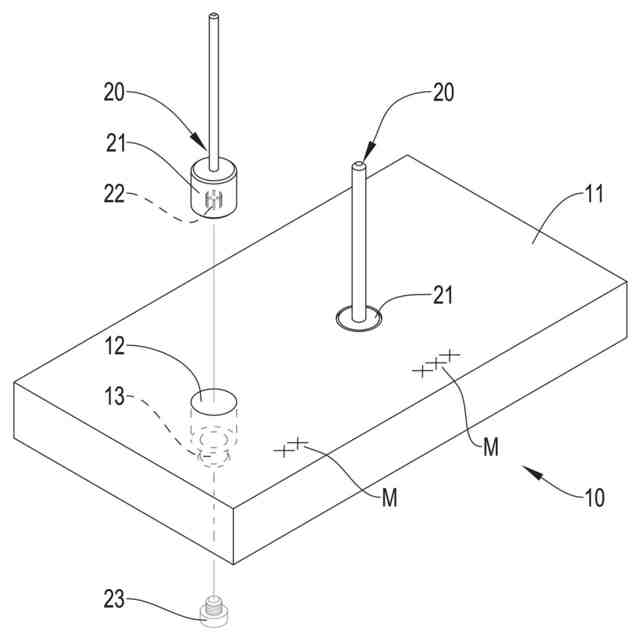

本発明のコレット収納装置の第１好適実施形態の斜視分解図である。
本発明のコレット収納装置の第１好適実施形態の部分断面側面図である。

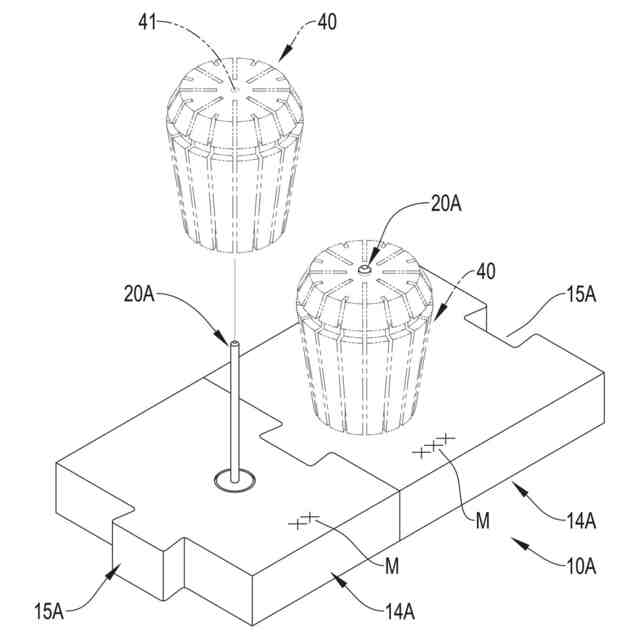

本発明のコレット収納装置の第２好適実施形態の斜視外観図である。

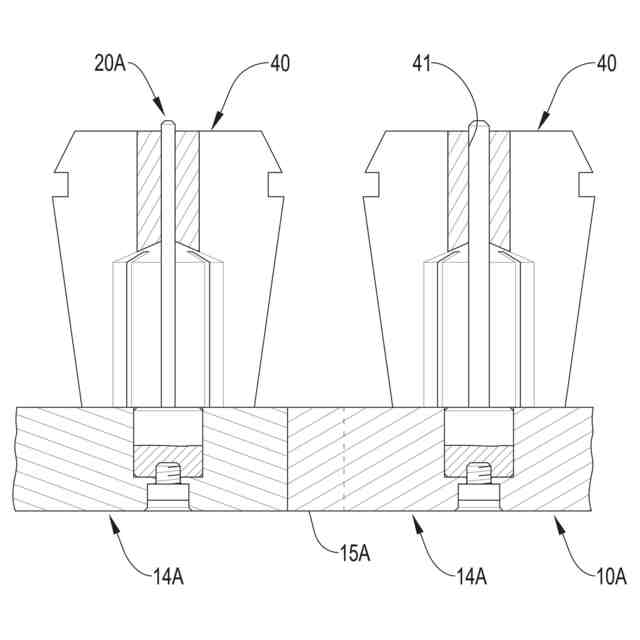

本発明のコレット収納装置の第２好適実施形態の部分断面側面図である。

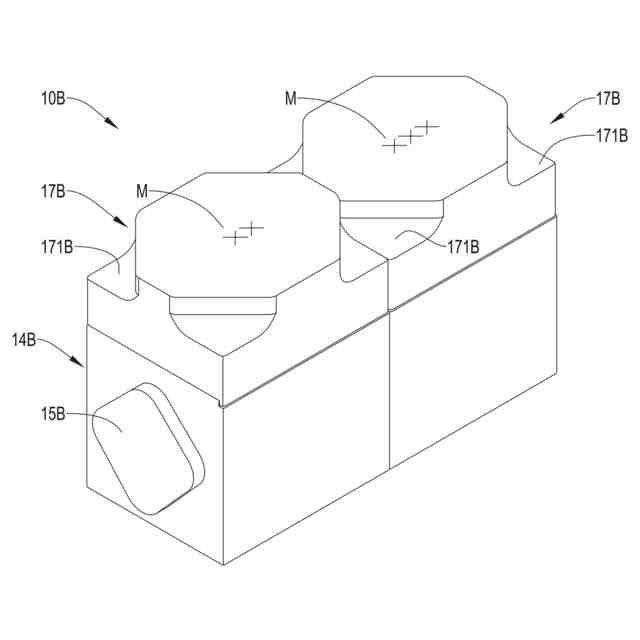

本発明のコレット収納装置の第３好適実施形態の斜視外観図である。

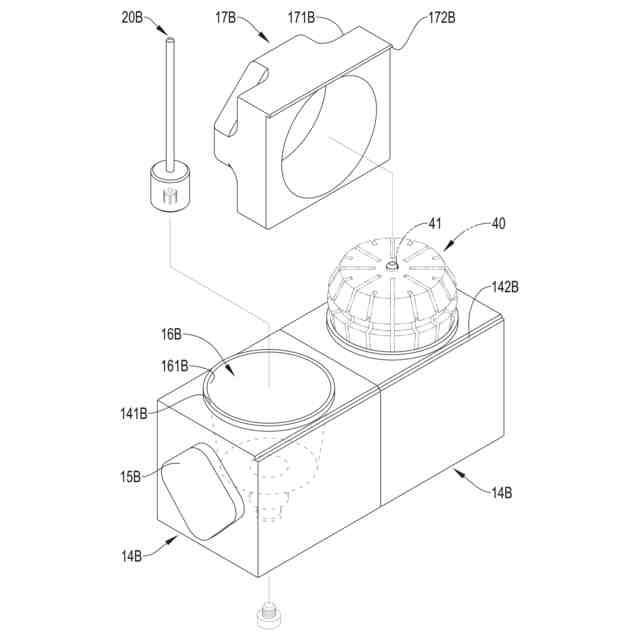

本発明のコレット収納装置の第３好適実施形態の斜視分解図である。

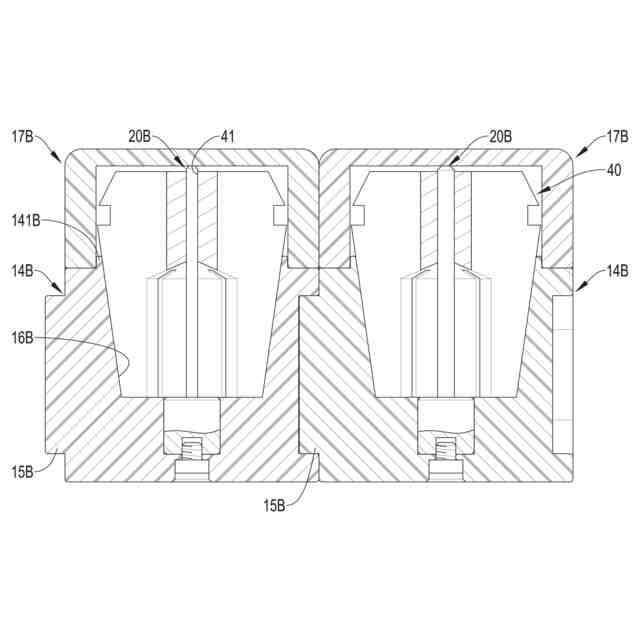

本発明のコレット収納装置の第３好適実施形態の部分断面側面図である。

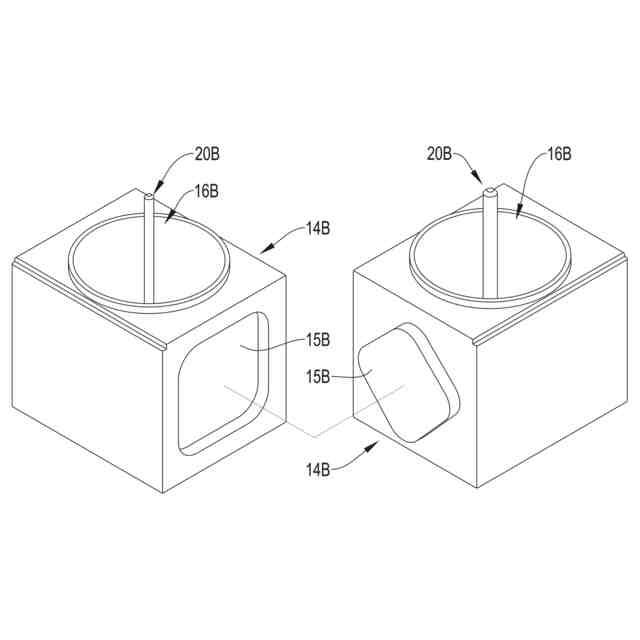

本発明のコレット収納装置の第３好適実施形態の別の斜視分解図である。
本発明のコレット収納装置の第３好適実施形態の突き合わせ接合部の係合説明図である。
本発明のコレット収納装置の第３好適実施形態の突き合わせ接合部の別の係合説明図である。
本発明のコレット収納装置の第３好適実施形態の操作説明図である。
本発明のコレット収納装置の第４好適実施形態の分解上面図である。
本発明のコレット収納装置の第４好適実施形態の組み立て後の上面図である。
従来のコレット収納装置の斜視外観図である。
従来のコレット収納装置の外観上面図である。
【発明を実施するための形態】
【０００８】
本発明の技術的特徴と実用効果を詳細に理解し、明細書の内容に従ってそれらを実現可能にするために、更に図示する好適実施形態によって詳細に説明する。
【０００９】
本発明は、コレット収納装置であり、第１好適実施形態は、図１～図３に示すとおりであり、前記コレット収納装置は、本体１０及び少なくとも２つの外嵌部材２０を含む。
【００１０】
前記本体１０は、載置面１１を有し、前記載置面１１は、前記本体１０の上面に設けられ、コレット４０を配置することに使用される。本発明の第１好適実施形態では、前記本体１０は、板体である。前記少なくとも２つの外嵌部材２０は、前記本体１０の載置面１１上に間隔をあけて設置され、前記載置面１１から延伸し、各前記外嵌部材２０は、コレット４０のツールクランプ穴４１を外嵌させることに使用され、且つ前記少なくとも２つの外嵌部材２０は、異なる外径を有し、異なる内径のツールクランプ穴４１を有するコレット４０を外嵌させる。さらに、前記本体１０は、前記載置面１１における各前記外嵌部材２０に対応する位置に各前記外嵌部材２０に対応する寸法記号Ｍが設置され、ユーザに外径寸法の異なる各前記外嵌部材２０を介してツールクランプ穴４１の寸法に対応するコレット４０を収納させることができ、また、載置面１１に標記された寸法記号Ｍを介して確認させ、コレット４０を正確に収納させることができる。
（【００１１】以降は省略されています）
