特許ウォッチ

公開番号2025161661
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024065033
出願日2024-04-12
発明の名称異形物体の洗浄方法
出願人株式会社エスエスティー,ラクナ油脂株式会社
代理人個人
主分類B08B 3/10 20060101AFI20251017BHJP(清掃)
要約【課題】洗浄槽内に複数のヘルメット等を投入しても相互に傷をつけることなく、高効率で煩雑な処理なく、異形のヘルメット等を洗浄することができる異形物体の洗浄方法を提供する。

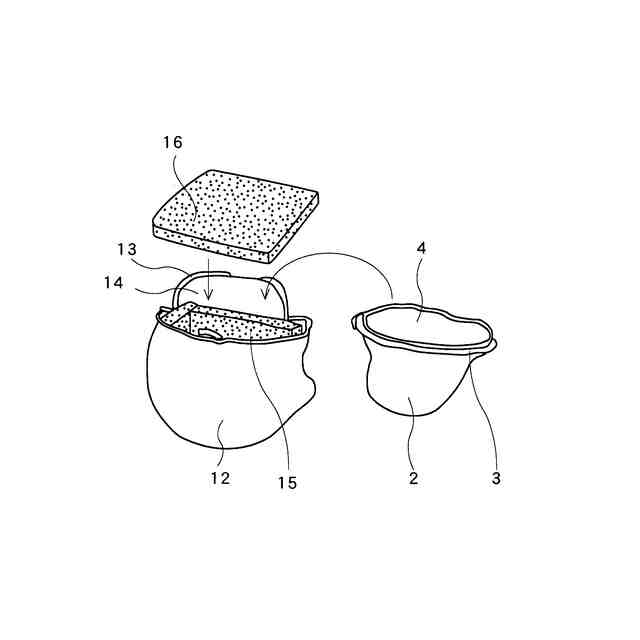

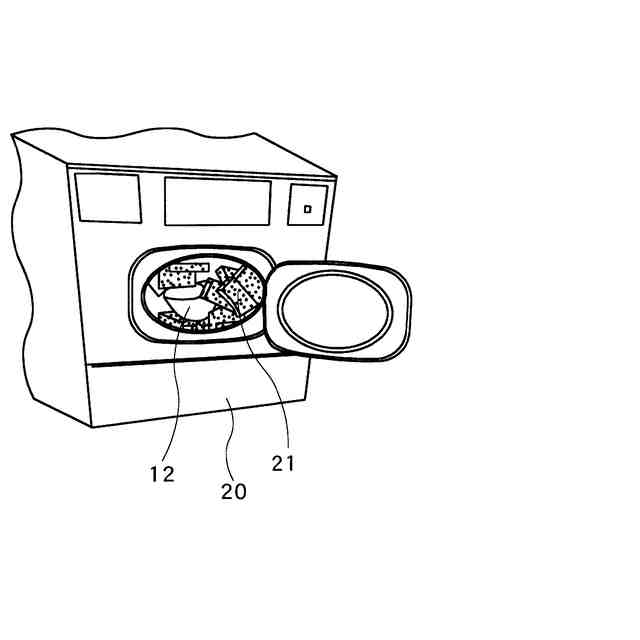

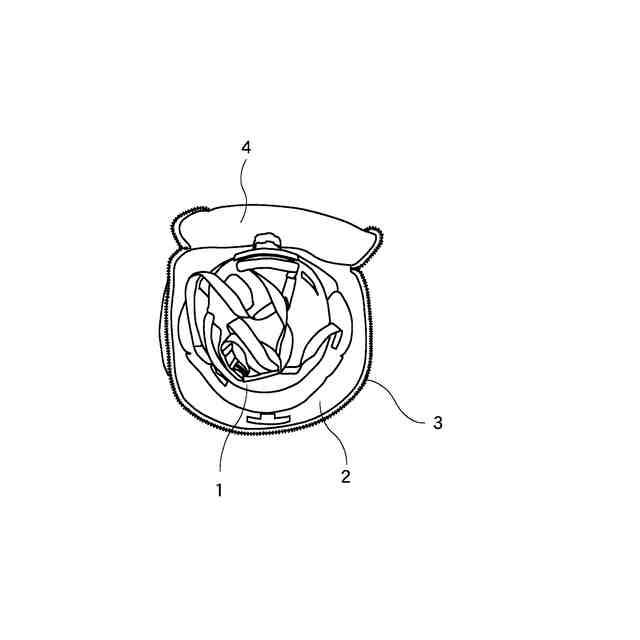

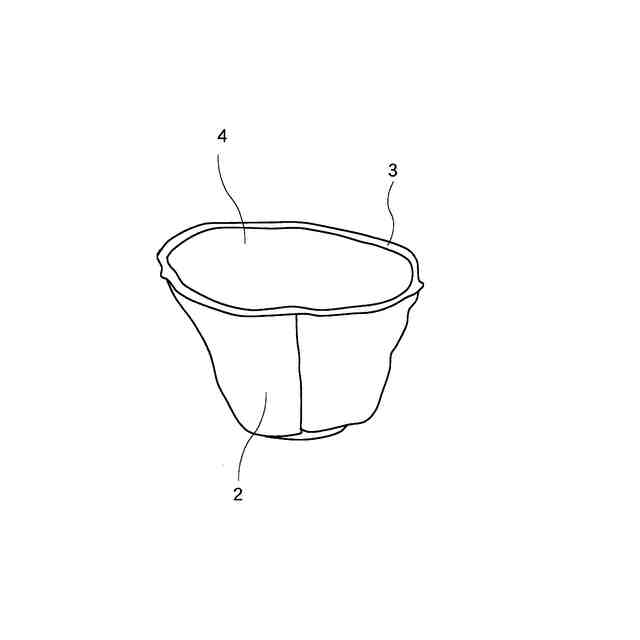

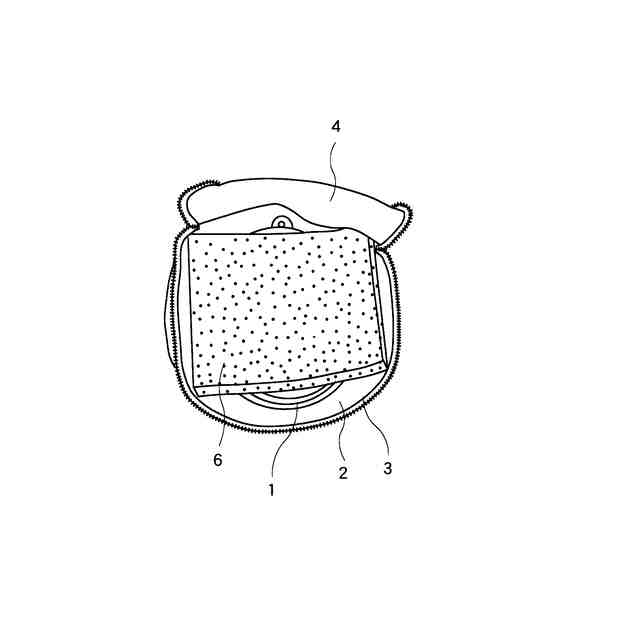

【解決手段】ネット状をなす小袋2内に緩衝材としてのシリコンシート5,6とヘルメット1を装入し、ファスナー3により蓋4を閉じた後、ネット状をなす大袋12内に緩衝材としてのシリコンシート15,16と共に小袋2を装入し、ファスナー13により蓋14を閉じる。その後、上記二重袋内のヘルメットを洗浄槽内に投入して、洗浄液の撹拌流により洗浄する。
【選択図】図7
特許請求の範囲【請求項１】
異形物体の洗浄方法において、
ネット状をなし開口部を有する第１袋内に、スポンジ状の緩衝材を装入し、更に、洗浄対象の異形物体を前記第１袋に装入し、その上にスポンジ状の他の緩衝材を被せた後、前記第１袋の前記開口部を閉じ、
前記第１袋より大きなネット状をなし開口部を有する第２袋内に、その底部にスポンジ状の底部緩衝材を配置すると共にこの底部緩衝材を取り囲む側壁緩衝材を配置し、この底部緩衝材及び側壁緩衝材に囲まれた空間に、前記異形物体を収納した状態の第１袋を装入し、前記第２袋の前記開口部を閉じ、
その後、この第２袋内に収納された異形物体を複数個洗浄槽内に装入すると共に前記洗浄槽内に緩衝材を装入し、前記洗浄槽内で水及び洗浄液と共に撹拌して、前記異形物体を洗浄することを特徴とする異形物体の洗浄方法。
続きを表示（約 510 文字）【請求項２】
前記異形物体は、消防士用ヘルメット又は消防士用面体であることを特徴とする請求項１に記載の異形物体の洗浄方法。
【請求項３】
異形物体としての防火靴の洗浄方法において、
メッシュ状をなし開口部を有する袋内に、前記防火靴を装入し、
その後、この袋内に収納された防火靴を複数個洗浄槽内に装入すると共に前記洗浄槽内に緩衝材を装入し、前記洗浄槽内で水及び洗浄液と共に撹拌して、前記防火靴を洗浄することを特徴とする異形物体の洗浄方法。
【請求項４】
異形物体としての消火ホースの洗浄方法において、
メッシュ状の素材に複数個の仕切りを設けて、複数個の袋部が一方向に配置されたメッシュ袋内に、その開口部から各袋部内に、緩衝材を装入し、この緩衝剤が連なるメッシュ袋を消火ホースの金具に巻き付け、更に、メッシュ袋を紐により前記金具に固定し、
この金具にメッシュ袋が巻き付けられた複数個の消火ホースを洗浄槽内に装入すると共に前記洗浄槽内に緩衝材を装入し、前記洗浄槽内で水及び洗浄液と共に撹拌して。前記消火ホースを洗浄することを特徴とする異形物体の洗浄方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、消防士用、二輪車運転手用又は工場作業者用等のヘルメット、消防士用面体、消防士用防火靴、及び消防ホース取着金具端子等の異形物体を、傷及び変形等の障害を受けることなく、高清浄度且つ高効率で洗浄することができる異形物体の洗浄方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
消防士は消火作業中にヘルメットを装着する必要があり、二輪車運転手も運転中はヘルメットを装着する必要があり、更に、工場内で作業したり、工場内に入場する人は安全のためにヘルメットを装着する必要がある。このようなヘルメットは一般的に半球殻状を基本にして種々の突起及び凹部が形成されており、洗濯槽内での自動洗浄には不向きであるため、通常、１個ごとに手洗いして洗浄していた。
【０００３】
一方、洗浄装置内にヘルメット等を装入し、機械的にヘルメットを洗浄する装置も提案されている。特許文献１乃至３には、チャンバ内に１個のヘルメットを装着し、そのヘルメットに洗浄液を噴出する等して、ヘルメットを個別に洗浄する洗浄装置が開示されている。また、特許文献４には、複数個（４個）のヘルメットを一括して洗浄する洗浄装置が開示されている。この洗浄装置においては、チャンバ内に、等間隔で離隔した４カ所の定位置に設置された装着部に、４個のヘルメットを装着し、各ヘルメットが移動しないようにして、洗浄液により洗浄している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－５７９９１号公報
特開２０１６－６０９８４号公報
実用新案登録第３２４４２７１号公報
特開２００２－２５４０４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、手作業によりヘルメットを洗浄することは、洗浄者に煩雑な作業を強いることになり、洗浄効率が極めて低く時間がかかるという問題点がある。特に、消防署等においては、消防士が自分のヘルメット等を洗浄しており、本来の消防活動以外の付随的な作業に時間をとられるという問題があった。
【０００６】
また、洗浄装置によりヘルメットを機械的に洗浄する場合も、特許文献１乃至３に記載された従来装置では、洗浄槽又は洗浄チャンバ内に１個のヘルメットを所定の位置に装着し、１個のヘルメットに対して、個別の洗浄処理をするものであり、洗浄処理が煩雑であり、非効率であった。また、特許文献４に記載された洗浄装置においても、４個のヘルメットを所定の間隔で離隔するように設定された洗浄位置に設置され、その位置を保持した状態で、洗浄処理を受けるものであり、１処理で洗浄できるヘルメットの数には制約があり、洗浄効率が低いと共に、洗浄作業が煩雑であった。
【０００７】
本発明はかかる問題点に鑑みてなされたものであって、洗浄槽内に複数のヘルメット等を投入しても相互に傷をつけることなく、高効率で煩雑な処理なく、異形のヘルメット等を洗浄することができる異形物体の洗浄方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本願第１発明に係る異形物体の洗浄方法は、
ネット状をなし開口部を有する第１袋内に、スポンジ状の緩衝材を装入し、更に、洗浄対象の異形物体を前記第１袋に装入し、その上にスポンジ状の他の緩衝材を被せた後、前記第１袋の前記開口部を閉じ、
前記第１袋より大きなネット状をなし開口部を有する第２袋内に、その底部にスポンジ状の底部緩衝材を配置すると共にこの底部緩衝材を取り囲む側壁緩衝材を配置し、この底部緩衝材及び側壁緩衝材に囲まれた空間に、前記異形物体を収納した状態の第１袋を装入し、前記第２袋の前記開口部を閉じ、
その後、この第２袋内に収納された異形物体を複数個洗浄槽内に装入すると共に前記洗浄槽内に緩衝材を装入し、前記洗浄槽内で水及び洗浄液と共に撹拌して、前記異形物体を洗浄することを特徴とする。
【０００９】
この異形物体の洗浄方法において、例えば、
前記異形物体は、消防士用ヘルメット又は消防士用面体である。
【００１０】
本願第２発明に係る異形物体の洗浄方法は、
異形物体としての防火靴の洗浄方法において、
メッシュ状をなし開口部を有する袋内に、前記防火靴を装入し、
その後、この袋内に収納された防火靴を複数個洗浄槽内に装入すると共に前記洗浄槽内に緩衝材を装入し、前記洗浄槽内で水及び洗浄液と共に撹拌して、前記防火靴を洗浄することを特徴とする。
（【００１１】以降は省略されています）
