公開番号2025162314
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065527
出願日2024-04-15
発明の名称電子機器、入力制御方法、及びプログラム
出願人カシオ計算機株式会社
代理人個人,個人
主分類G06F 3/03 20060101AFI20251020BHJP(計算;計数)
要約【課題】煩雑な操作を行うことなく、1つのタッチペンで複数の機能(態様)を実現可能とする。
【解決手段】タッチパネル15は、タッチパネル15に対して互いに異なる電気的特性を付与する第1のペン先32aと第2のペン先32bとを有するタッチペン30による入力操作を受け付ける。ペン先識別部102は、タッチペン30による入力操作が第1のペン先32aによるものか、第2のペン先32bによるものかを識別する。モード設定部104は、複数の受付モードの中から、いずれか1つの受付モードを選択的にタッチペン30に設定する。表示制御部104は、第1のペン先32aまたは第2のペン先32bのいずれかによる入力操作といずれか1つの受付モードとに基づいて、表示部14の表示内容を制御する。
【選択図】図3

特許請求の範囲【請求項１】
接触対象に対して互いに異なる電気的特性を付与する第１端部と第２端部とを有するタッチペンによる入力操作を受け付けるタッチパネルと、
前記入力操作が行われたときに当該入力操作が前記第１端部によるものか前記第２端部によるものかを識別するペン先識別部と、
前記タッチペンによる前記第１端部を用いた前記入力操作と前記第２端部を用いた前記入力操作とを互いに異なる前記入力操作として受け付ける受付モードであって、所定の複数の受付モードの中から、いずれか１つの受付モードを選択的に前記タッチパネルに対して設定するモード設定部と、
前記ペン先識別部により識別された前記第１端部または前記第２端部のいずれかによる前記入力操作と前記モード設定部により設定された前記いずれか１つの受付モードとに基づいて、表示部の表示内容を制御する表示制御部と、
を備えることを特徴とする電子機器。
続きを表示（約 1,600 文字）【請求項２】
前記表示制御部は、
前記第１端部による前記入力操作が行われた場合には、前記モード設定部により設定された前記いずれか１つの受付モードに登録されている第１の機能で、前記第２端部による前記入力操作が行われた場合には、前記いずれか１つのモードに登録されている第２の機能で、前記表示部の表示内容を制御する、
を備えることを特徴とする請求項１に記載の電子機器。
【請求項３】
前記表示制御部は、
前記第１端部による前記入力操作が行われたときに前記第１の機能での描画を行い、前記第２端部による前記入力操作が行われたときに前記第２の機能で、前記第１の機能で描画された内容の削除操作を行う、
を備えることを特徴とする請求項２に記載の電子機器。
【請求項４】
前記表示制御部は、
前記第１端部による前記入力操作が行われたときに前記第１の機能での描画を行い、前記第２端部による前記入力操作が行われたときに前記第２の機能での描画を行う、
を備えることを特徴とする請求項２に記載の電子機器。
【請求項５】
前記第１端部と前記第２端部は、前記タッチパネルに接触させた際、前記タッチパネルでの静電容量の変化を異ならせる部材で構成されている、
を備えることを特徴とする請求項１に記載の電子機器。
【請求項６】
前記第１端部と前記第２端部は、前記タッチパネルに接触させた際、前記タッチパネルでの静電容量の変化を異ならせる形状の部材から構成されている、
を備えることを特徴とする請求項５に記載の電子機器。
【請求項７】
前記第１端部と前記第２端部は、前記タッチパネルに接触させた際、前記タッチパネルでの静電容量の変化を異ならせる素材の部材から構成されている、
を備えることを特徴とする請求項５に記載の電子機器。
【請求項８】
複数のタッチペンの中から、前記タッチパネルに接触させた際の前記タッチパネルでの静電容量の変化の差異に基づいて、どのタッチペンであるかを判定するペン判定部を更に備え、
前記表示制御部は、
前記ペン判定部により第１のタッチペンであると判定されると、前記モード設定部により設定された第１の受付モードに基づいて前記表示部の表示内容を制御し、第２のタッチペンであると判定されると、前記モード設定部により設定された第２の受付モードに基づいて前記表示部の表示内容を制御する、
を備えることを特徴とする請求項１に記載の電子機器。
【請求項９】
前記タッチパネルは、静電容量式のタッチパネルであり、前記ペン先識別部は、前記タッチパネルの静電容量の変化に基づいて、前記タッチペンによる入力操作が前記第１端部によるものか前記第２端部によるものかを識別する、
を備えることを特徴とする請求項１に記載の電子機器。
【請求項１０】
電子機器の制御部による入力制御方法であって、
接触対象に対して互いに異なる電気的特性を付与する第１端部と第２端部とを有するタッチペンによる入力操作をタッチパネルで受け付けるステップと、
前記入力操作が行われたときに当該入力操作が前記第１端部によるものか前記第２端部によるものかを識別するステップと、
前記タッチペンによる前記第１端部を用いた前記入力操作と前記第２端部を用いた前記入力操作とを互いに異なる前記入力操作として受け付ける受付モードであって、所定の複数の受付モードの中から、いずれか１つの受付モードを選択的に前記タッチパネルに対して設定するステップと、
前記第１端部または前記第２端部のいずれかによる前記入力操作と前記いずれか１つの受付モードとに基づいて、表示部の表示内容を制御するステップと、
を含むことを特徴とする入力制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器、入力制御方法、及びプログラムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
ペン入力装置として、例えば、ペンの両端に書き込み用と消去用の太さの異なるペン先を設け、ペン先の太さに応じてそれぞれ異なる処理を行う技術が開示されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平０７－２００１３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述したペン入力装置においては、それぞれのペン先の太さに応じた特定の処理が行われるようになっているに過ぎないため、様々な入力状況には対応することができないという問題があった。
【０００５】
そこで本発明は、煩雑な操作を行うことなく、１つのタッチペンで複数の機能（態様）を実現することを目的とする。
【課題を解決するための手段】
【０００６】
この発明に係る電子機器は、接触対象に対して互いに異なる電気的特性を付与する第１端部と第２端部とを有するタッチペンによる入力操作を受け付けるタッチパネルと、前記入力操作が行われたときに当該入力操作が前記第１端部によるものか前記第２端部によるものかを識別するペン先識別部と、前記タッチペンによる前記第１端部を用いた前記入力操作と前記第２端部を用いた前記入力操作とを互いに異なる前記入力操作として受け付ける受付モードであって、所定の複数の受付モードの中から、いずれか１つの受付モードを選択的に前記タッチパネルに対して設定するモード設定部と、前記ペン先識別部により識別された前記第１端部または前記第２端部のいずれかによる前記入力操作と前記モード設定部により設定された前記いずれか１つの受付モードとに基づいて、表示部の表示内容を制御する表示制御部と、を備えることを特徴とする。
【０００７】
この発明に係る入力制御方法は、電子機器の制御部による入力制御方法であって、接触対象に対して互いに異なる電気的特性を付与する第１端部と第２端部とを有するタッチペンによる入力操作をタッチパネルで受け付けるステップと、前記入力操作が行われたときに当該入力操作が前記第１端部によるものか前記第２端部によるものかを識別するステップと、前記タッチペンによる前記第１端部を用いた前記入力操作と前記第２端部を用いた前記入力操作とを互いに異なる前記入力操作として受け付ける受付モードであって、所定の複数の受付モードの中から、いずれか１つの受付モードを選択的に前記タッチパネルに対して設定するステップと、前記第１端部または前記第２端部のいずれかによる前記入力操作と前記いずれか１つの受付モードとに基づいて、表示部の表示内容を制御するステップと、を含むことを特徴とする。
【０００８】
この発明に係るプログラムは、制御部を備える機器のコンピュータに、接触対象に対して互いに異なる電気的特性を付与する第１端部と第２端部とを有するタッチペンによる入力操作をタッチパネルで受け付ける入力操作受付機能、前記入力操作が行われたときに当該入力操作が前記第１端部によるものか前記第２端部によるものかを識別するペン先識別機能、前記タッチペンによる前記第１端部を用いた前記入力操作と前記第２端部を用いた前記入力操作とを互いに異なる前記入力操作として受け付ける受付モードであって、所定の複数の受付モードの中から、いずれか１つの受付モードを選択的に前記タッチペンに対して設定するモード設定機能、前記ペン先識別機能により識別された前記第１端部または前記第２端部のいずれかによる前記入力操作と前記モード設定機能により設定された前記いずれか１つの受付モードとに基づいて、表示部の表示内容を制御する表示制御機能、を実現させることを特徴とする。
【発明の効果】
【０００９】
この発明によれば、煩雑な操作を行うことなく、１つのタッチペンで複数の機能（態様）を実現することができる。
【図面の簡単な説明】
【００１０】

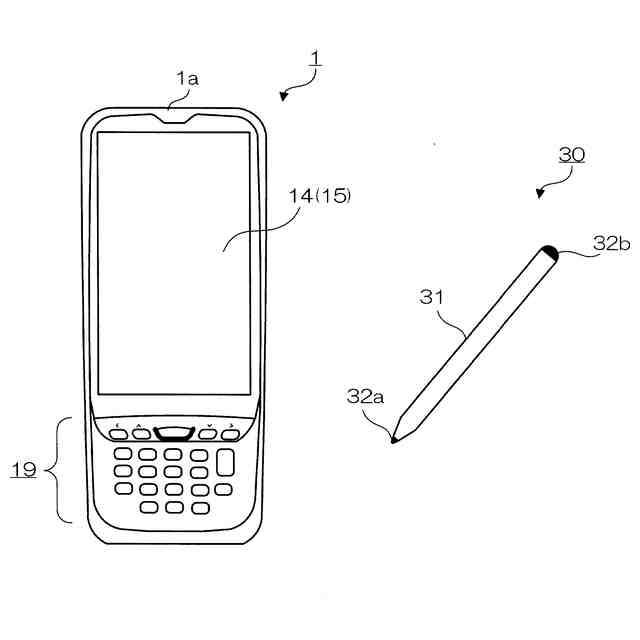

本発明の第１実施形態によるハンディターミナルとタッチペンの構成を示す外観図である。

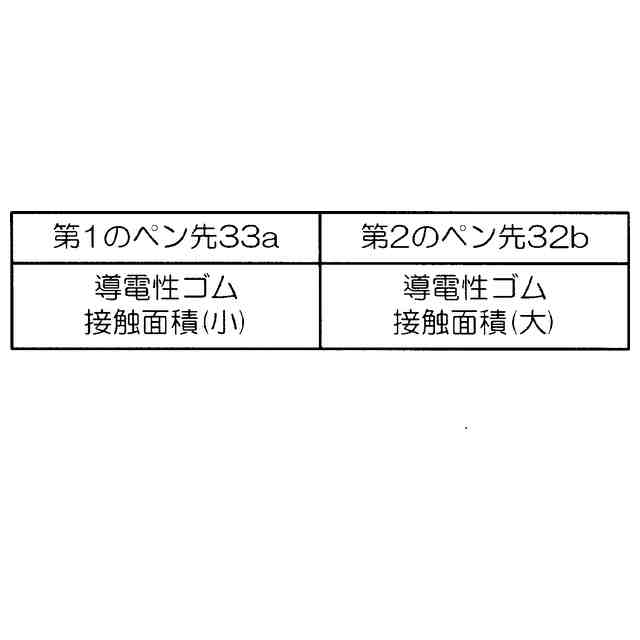

本第１実施形態によるハンディターミナルで用いられるタッチペンのペン先の部材の一例を示す概念図である。

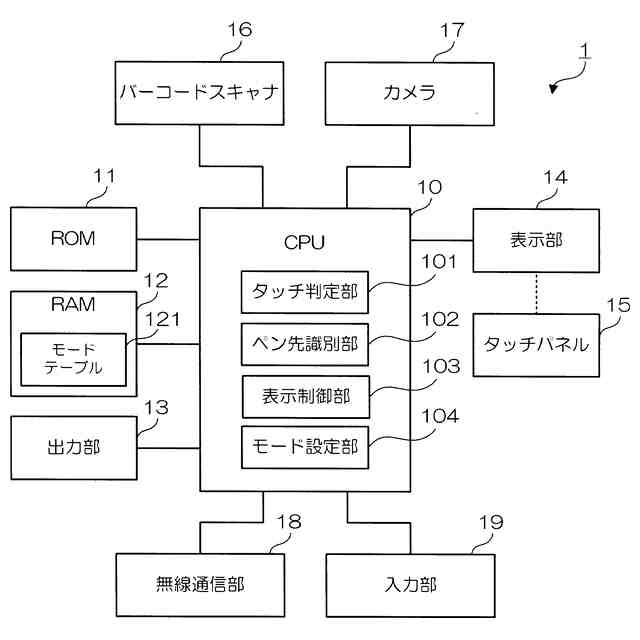

本第１実施形態によるハンディターミナルの構成を示すブロック図である。

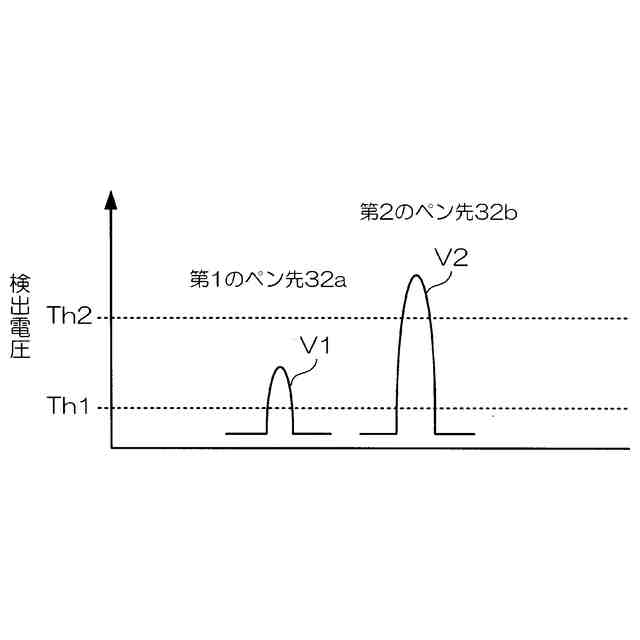

本第１実施形態によるハンディターミナルでのペン先の識別動作を説明するための概念図である。

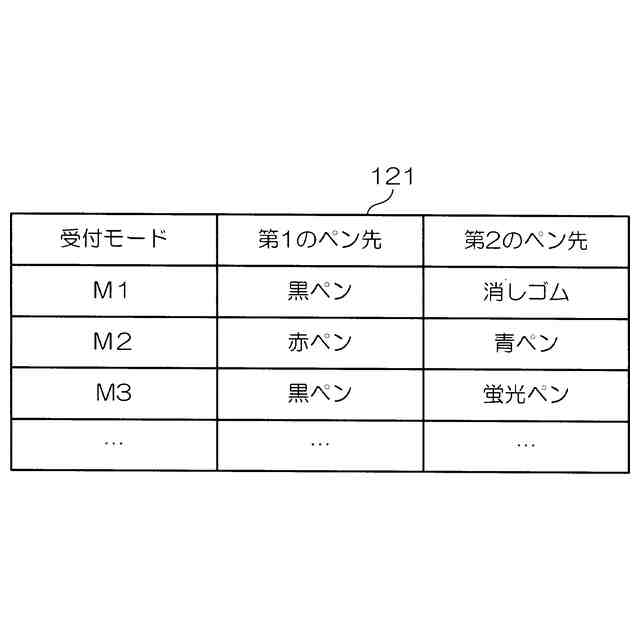

本第１実施形態によるハンディターミナルでタッチペンに設定可能なモード（ペン先の機能（態様）の組み合わせ）の一例を示す概念図である。

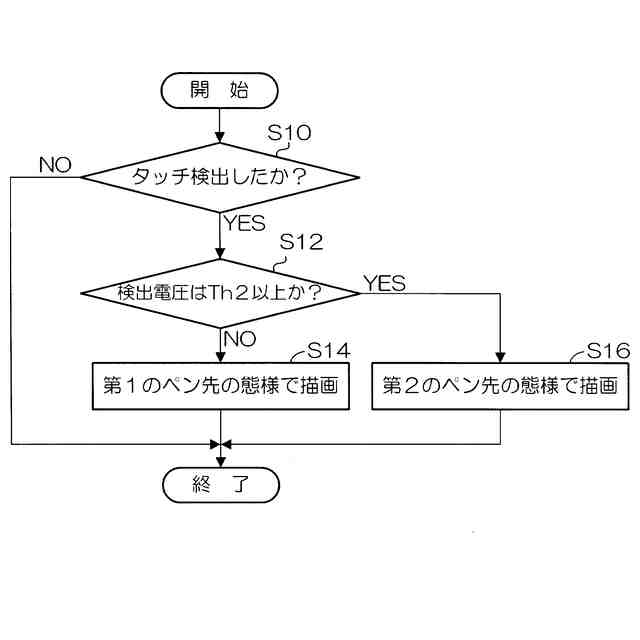

本第１実施形態によるハンディターミナルのタッチペン検出処理を説明するためのフローチャートである。

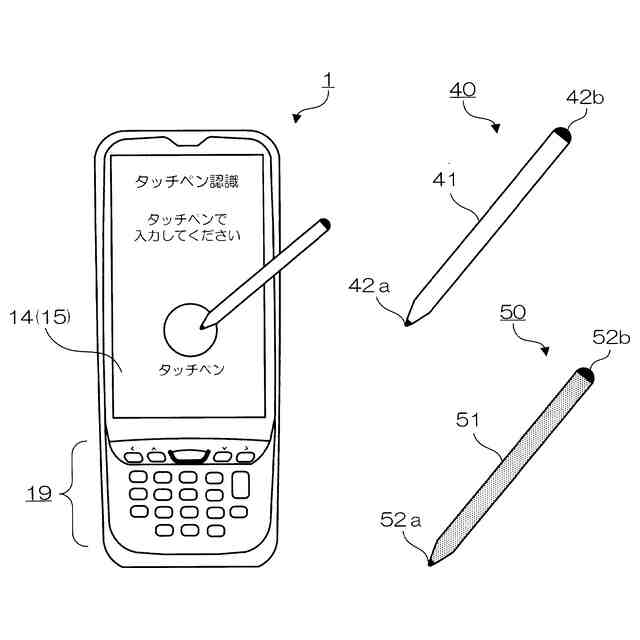

本発明の第２実施形態によるハンディターミナルと２つのタッチペンの構成を示す外観図である。

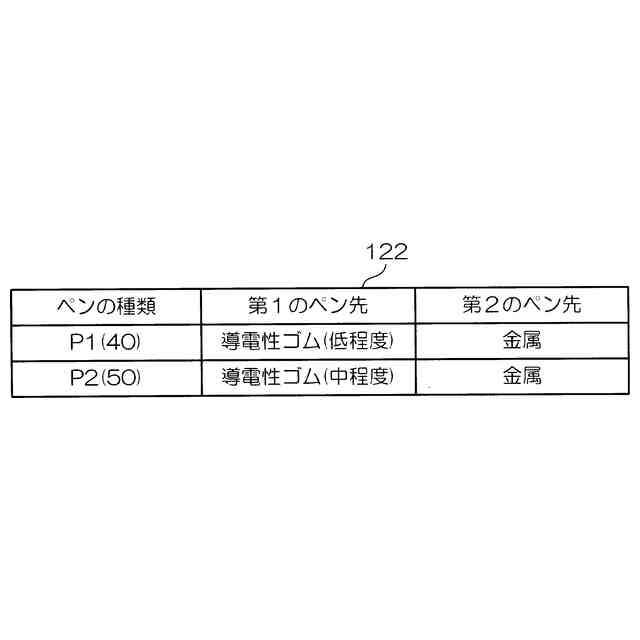

本第２実施形態によるハンディターミナルで用いられる２つのタッチペンのペン先の部材の一例を示す概念図である。

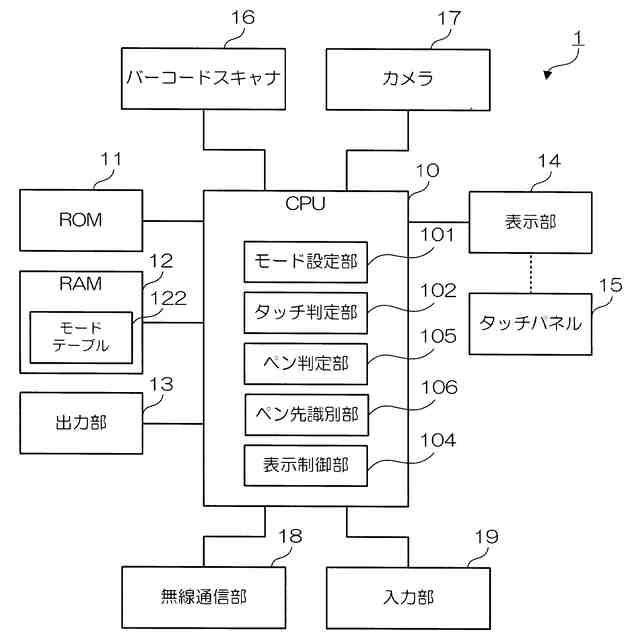

本第２実施形態によるハンディターミナルの構成を示すブロック図である。
本第２実施形態によるハンディターミナルでのペン先の識別動作を説明するための概念図である。
本第２実施形態によるハンディターミナルでタッチペンに設定可能なモード（ペン先の機能（態様）の組み合わせ）の一例を示す概念図である。
本第２実施形態によるハンディターミナルでのタッチペン識別処理を説明するためのフローチャートである。
本第２実施形態によるハンディターミナルの第１のタッチペンでのタッチペン検出処理を説明するためのフローチャートである。
本第２実施形態によるハンディターミナルの第２のタッチペンでのタッチペン検出処理を説明するためのフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
