公開番号2025163335
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066473
出願日2024-04-17
発明の名称光源装置及び投影装置
出願人カシオ計算機株式会社
代理人弁理士法人コスモ国際特許事務所
主分類G03B 21/14 20060101AFI20251022BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】装置の小型化を図ることができる光源装置と、この光源装置を備える投影装置を提供する。
【解決手段】光源装置60は、青色波長帯域光を出射する青色レーザダイオード71と、赤色波長帯域光を出射する赤色発光ダイオード81と、青色レーザダイオード1から出射された青色波長帯域光の光路上に設けられ、入射する青色波長帯域光を少なくとも第1方向D1の光路と第2方向D2の光路とに切り替える光路切替装置142と、第2方向D2の光路上に設けられ、青色波長帯域光を励起光として緑色波長帯域光を含む蛍光を発光する蛍光発光領域を有する蛍光発光装置100と、光路切替装置142で第1方向D1の光路に切り替えられた青色波長帯域光、赤色発光ダイオード81から出射された赤色波長帯域光、及び蛍光発光領域で発光された蛍光を合成光路に導光する光源光学系140と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
第１波長帯域光を出射する第１光源と、
第２波長帯域光を出射する第２光源と、
前記第１光源から出射された前記第１波長帯域光の光路上に設けられ、入射する前記第１波長帯域光を少なくとも第１方向の光路と第２方向の光路とに切り替える光路切替装置と、
前記第２方向の光路上に設けられ、前記第１波長帯域光を励起光として第３波長帯域光を含む蛍光を発光する蛍光発光領域を有する蛍光発光装置と、
前記光路切替装置で前記第１方向の光路に切り替えられた前記第１波長帯域光、前記第２光源から出射された前記第２波長帯域光、及び前記蛍光発光領域で発光された前記蛍光を合成光路に導光する光源光学系と、を備える、
光源装置。
続きを表示（約 840 文字）【請求項２】
前記光源光学系は、前記第１方向の光路上かつ前記第２光源から出射された前記第２波長帯域光の光路上に設けられて前記第１波長帯域光を反射するとともに前記第２波長帯域光を透過する第１ミラー部材と、前記第２方向の光路上かつ前記第２光源から出射された前記第２波長帯域光の光路上に設けられて前記第１波長帯域光及び前記第２波長帯域光を透過するとともに前記第３波長帯域光を反射する第２ミラー部材と、を有する、
請求項１に記載の光源装置。
【請求項３】
前記光路切替装置は、入射される前記第１波長帯域光を反射する方向に光路を切り替え、
前記第１光源は、前記光路切替装置の反射側に設けられている、
請求項１に記載の光源装置。
【請求項４】
前記蛍光発光装置は、前記蛍光発光領域に重畳して設けられたフィルタ領域を有し、該フィルタ領域を介して前記蛍光を前記第３波長帯域光として出射する、
請求項１に記載の光源装置。
【請求項５】
前記光路切替装置は、電圧を加えることにより屈折率を自由に変えられるＫＴＮ結晶からなる光学素子である、
請求項１に記載の光源装置。
【請求項６】
前記光路切替装置は、出射される光の出射角度が互いに異なる複数の回折格子領域が設けられた光学ホイールを有する回転ホイール装置である、
請求項１に記載の光源装置。
【請求項７】
前記光路切替装置は、入射される前記第１波長帯域光を反射する方向に光路を切り替える、
請求項１に記載の光源装置。
【請求項８】
請求項１～７のいずれか１項に記載の光源装置と、
画像光を生成する表示素子と、
前記表示素子から出射された前記画像光を被投影体に投影する投影光学系と、
前記光源装置と前記表示素子とを制御する制御部と、を備える、
投影装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光源装置及び投影装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
今日、パーソナルコンピュータの画面やビデオ画面、メモリカード等に記憶されている画像データ等をスクリーンに投影する投影装置が利用されている。この投影装置は、光源から出射された光をＤＭＤ（デジタル・マイクロミラー・デバイス）と呼ばれるマイクロミラー表示素子や液晶板に集光させ、スクリーン上にカラー画像を表示させている。
【０００３】
例えば、特許文献１には、蛍光体層を含む蛍光発光領域と、透過領域とを備えた蛍光ホイールを有する蛍光装置及びこの蛍光装置を含む光源装置を備える投影装置が開示されている。この投影装置は、蛍光体に青色光源からの青色波長帯域光を励起光として照射することで蛍光体から出射される緑色波長帯域の蛍光を合成光路に導光する。一方、青色光源からの青色波長帯域光を蛍光ホイールの透過領域に照射することで、蛍光ホイールの反対側にこの青色波長帯域光を導いて、ミラーやレンズを用いて合成光路に導いた後、表示素子に導くように構成している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－４５７７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の投影装置では、赤色波長帯域光及び緑色波長帯域光を導光するためのレンズ部材やミラー部材等を、青色波長帯域光を導光する光路と別途配置する必要があり、装置内の光路が複雑となり、装置の小型化を図ることが困難であった。
【０００６】
本発明は、以上の点に鑑み、装置の小型化を図ることができる光源装置と、この光源装置を備える投影装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の光源装置は、第１波長帯域光を出射する第１光源と、第２波長帯域光を出射する第２光源と、前記第１光源から出射された前記第１波長帯域光の光路上に設けられ、入射する前記第１波長帯域光を少なくとも第１方向の光路と第２方向の光路とに切り替える光路切替装置と、前記第２方向の光路上に設けられ、前記第１波長帯域光を励起光として第３波長帯域光を含む蛍光を発光する蛍光発光領域を有する蛍光発光装置と、前記光路切替装置で前記第１方向の光路に切り替えられた前記第１波長帯域光、前記第２光源から出射された前記第２波長帯域光、及び前記蛍光発光領域で発光された前記蛍光を合成光路に導光する光源光学系と、を備える。
【０００８】
本発明の投影装置は、上記の光源装置と、画像光を生成する表示素子と、前記表示素子から出射された前記画像光を被投影体に投影する投影光学系と、前記光源装置と前記表示素子とを制御する制御部と、を備える。
【発明の効果】
【０００９】
本発明によれば、装置の小型化を図ることができる光源装置と、この光源装置を備える投影装置を提供することができる。
【図面の簡単な説明】
【００１０】
第１実施形態に係る投影装置の機能回路ブロックを示す図である。
第１実施形態に係る投影装置の内部構造を示す平面模式図である。

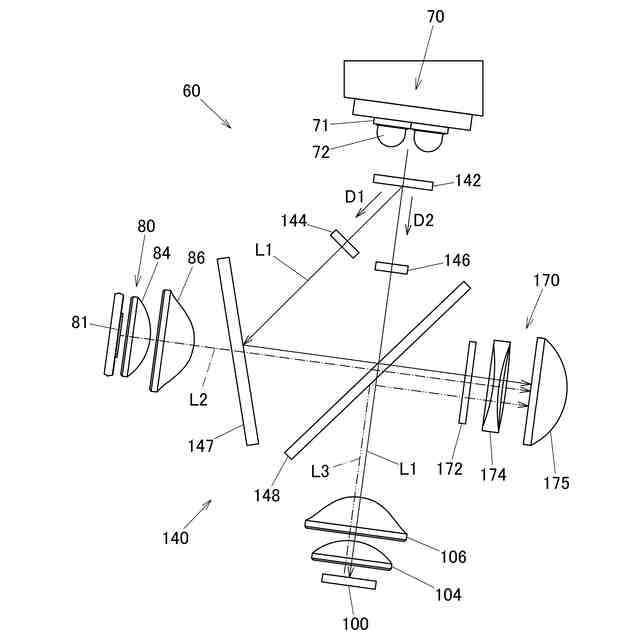

第１実施形態に係る投影装置の光源装置における光の出入射の態様を示す平面模式図である。

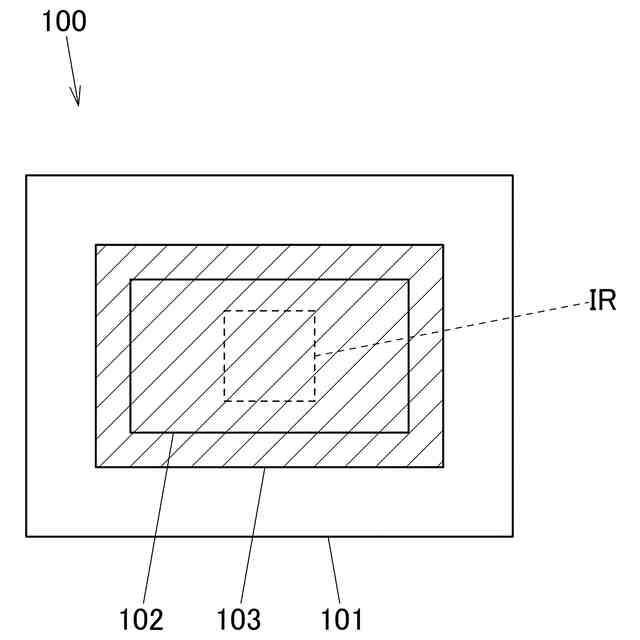

第１実施形態に係る投影装置の蛍光発光装置において光が照射される様子を示す正面図である。

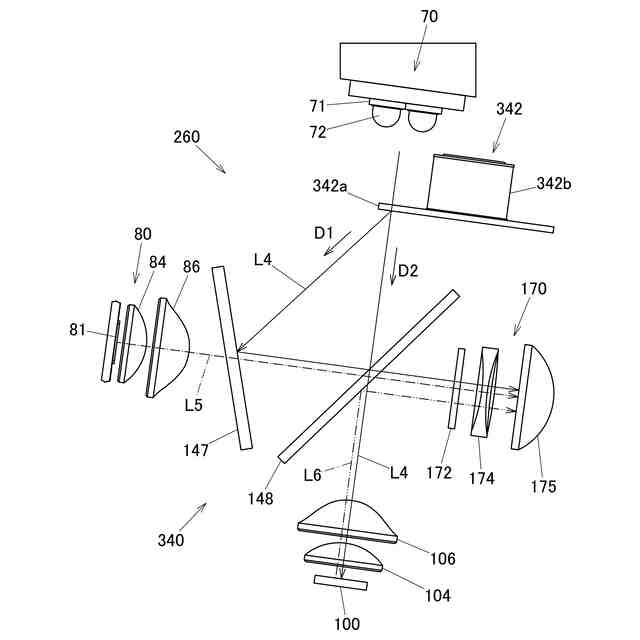

第２実施形態に係る投影装置の光源装置における光の出入射の態様を示す平面模式図である。

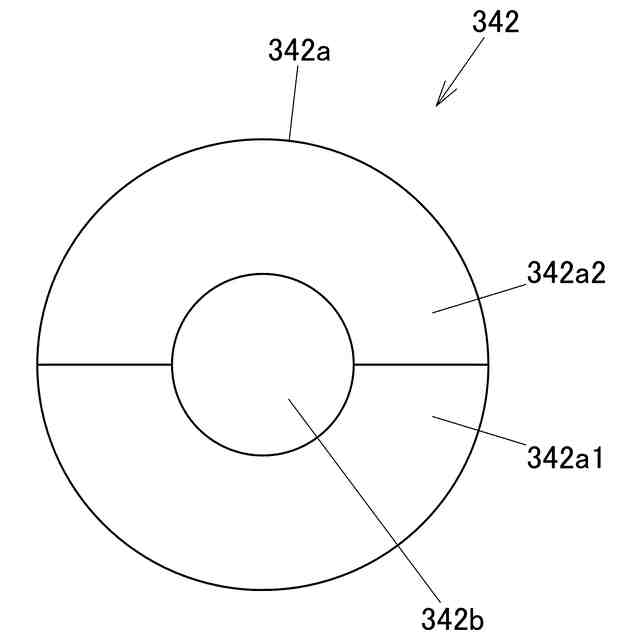

第２実施形態に係る投影装置の光学ホイールの正面模式図である。

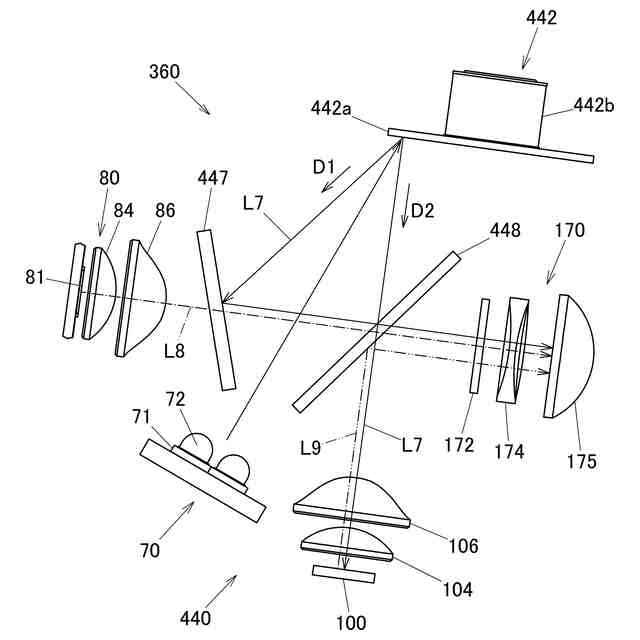

第３実施形態に係る投影装置の光源装置における光の出入射の態様を示す平面模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
