公開番号2025162366
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065630
出願日2024-04-15
発明の名称接続構造
出願人株式会社大林組,藤寿産業株式会社
代理人個人,個人
主分類E04B 1/58 20060101AFI20251020BHJP(建築物)
要約【課題】木質軸材を軸接続材で接続する接続構造において、木質軸材に割裂破壊が生じにくくなる接続構造を提供する。
【解決手段】軸接続材13は、接続孔15に挿入される軸芯材16と、軸芯材16を内包する内包部27と内包部27よりも幅が大きい拡幅部28とを有する充填材17と、を有する。拡幅部28は、内包部27から外方に向かって延びる拡幅面34と、軸芯材16を接続孔15に押し込む押込方向側へ拡幅面34の外周端から延びて、軸方向の軸断面において内包部27に向かう斜線状をなす縮径面35と、を有して、軸方向に間隔を空けて複数形成されている。
【選択図】図3
特許請求の範囲【請求項１】
軸方向に延びる接続孔を有する木質軸材と、
前記接続孔に一部が挿入される軸芯材と、
前記接続孔に充填され、前記軸芯材を内包する内包部と前記内包部よりも径の大きい拡幅部とを有する充填材と、を備え、
前記拡幅部は、
前記内包部から外方に向かって延びる拡幅面と、前記軸芯材を前記接続孔に押し込む押込方向側へ前記拡幅面の外周端から延びて、前記軸方向の軸断面において前記内包部に向かう縮径面と、を有して、前記軸方向に間隔を空けて複数形成されている
接続構造。
続きを表示（約 530 文字）【請求項２】
前記縮径面は、前記軸方向の軸断面において、前記押込方向側の端部における傾斜角が鋭角に形成され、
前記拡幅面は、前記軸方向の軸断面において、前記押込方向の反対方向である引抜方向側の端部における端面角が前記傾斜角に対する余角以上に形成されている
請求項１に記載の接続構造。
【請求項３】
軸方向に延びる第１接続孔が形成された第１木質軸材と、
前記軸方向に延びる第２接続孔が形成された第２木質軸材と、
前記第１接続孔に挿入される部位と前記第２接続孔に挿入される部位とを有する軸芯材と、
前記第１接続孔に充填される第１充填材と、
前記第２接続孔に充填される第２充填材と、を備え、
前記第１充填材および前記第２充填材の各々は、
前記軸芯材を内包する内包部と前記内包部よりも径の大きい拡幅部とを有し、
前記拡幅部は、
前記内包部から外方に向かって延びる拡幅面と、前記軸芯材を押し込む押込方向側へ前記拡幅面の外周端から延びて、前記軸方向の軸断面において前記内包部に向かう縮径面と、を有して、前記軸方向に間隔を空けて複数形成されている
接続構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木質軸材と他部材とを接続する接続構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
木質軸材と他部材と接続する接続構造として、木質軸材に形成した接続孔に鋼製の軸芯材を挿入したのち、木質軸材と軸芯材との間の隙間を充填材で充填する構造が知られている。また、こうした接続構造として、特許文献１には、軸芯材（棒状材）が挿入される軸芯材挿入部と軸芯材挿入部に設けられる接続孔拡幅部（拡張充填溝）とで接続孔を形成することが開示されている。接続孔拡幅部は、木質軸材の軸方向に沿う断面である軸断面において半円状をなしており、木質軸材の軸方向に所定間隔で設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１２３６２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の構造では、軸接続材を軸芯材挿入部に押し込むような押込力や軸接続材を軸芯材挿入部から引き抜く引抜力が作用したとき、その力に抵抗する力が集中的に木質軸材に生じやすいため、割裂破壊が生じやすかった。
【課題を解決するための手段】
【０００５】
上記課題を解決する接続構造は、軸方向に延びる接続孔を有する木質軸材と、前記接続孔に一部が挿入される軸芯材と、前記接続孔に充填され、前記軸芯材を内包する内包部と前記内包部よりも径の大きい拡幅部とを有する充填材と、を備える。前記拡幅部は、前記内包部から外方に向かって延びる拡幅面と、前記軸芯材を前記接続孔に押し込む押込方向側へ前記拡幅面の外周端から延びて、前記軸方向の軸断面において前記内包部に向かう縮径面と、を有して、前記軸方向に間隔を空けて複数形成されている。
【発明の効果】
【０００６】
本発明によれば、木質軸材に割裂破壊が生じにくくなる。
【図面の簡単な説明】
【０００７】

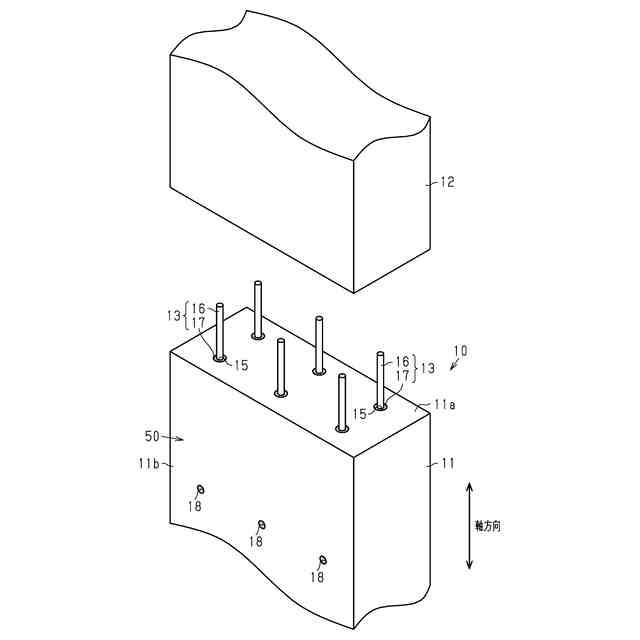

図１は、接続構造の一実施形態を構成する木質軸材および軸接続材の概略構成を他部材とともに示す斜視図である。

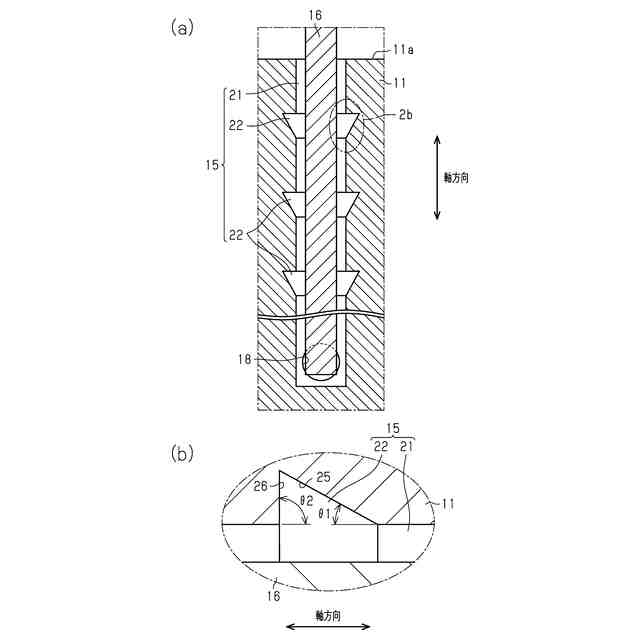

図２（ａ）は軸方向に沿う軸断面において接続孔に軸芯材が挿入された状態を示す図であり、図２（ｂ）は２ｂ線で囲まれた部分の拡大図である。

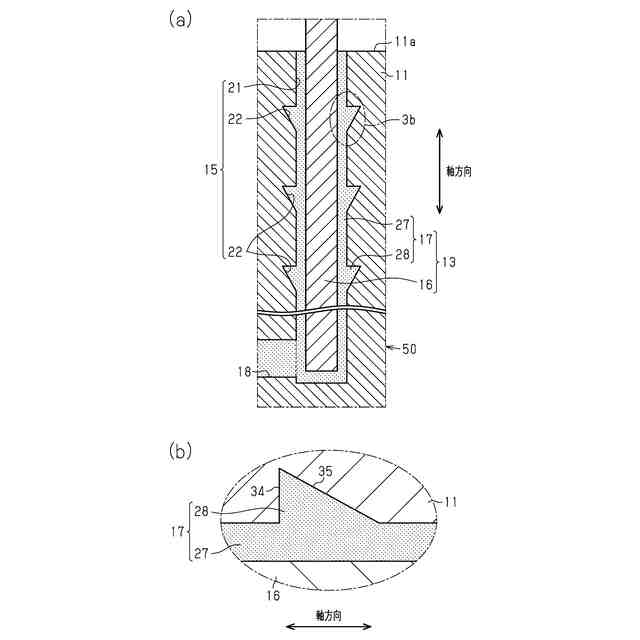

図３（ａ）は軸方向に沿う軸断面において充填材が形成された状態を示す図であり、図３（ｂ）は３ｂ線で囲まれた部分の拡大図である。

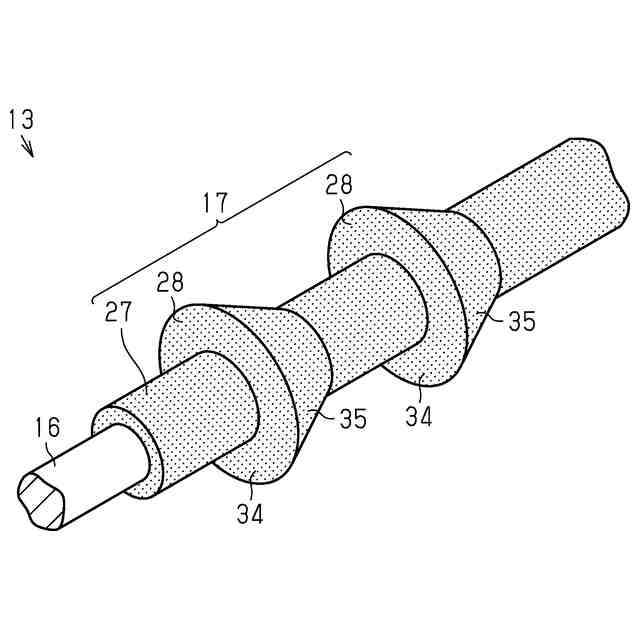

図４は、軸接続材を示す部分斜視図である。
図５は、第１木質軸材と第２木質軸材との接続方法における過程を模式的に示す断面図である。
【発明を実施するための形態】
【０００８】
図１～図５を参照して、接続構造の一実施形態について説明する。
図１に示すように、接続構造１０は、木質軸材１１と他部材１２とを軸方向に軸接続材１３で接続する。木質軸材１１は、例えば柱や梁など、建築物を構成する部材の一部である。他部材１２は、例えば柱や梁、仕口など、建築物を構成する部材の一部である。他部材１２は、木質材であってもよいし、プレキャスト材であってもよい。
【０００９】
木質軸材１１には、接続孔１５が形成されている。接続孔１５は、軸方向における一端面である接続面１１ａに開口を有して軸方向に延びる非貫通孔である。接続孔１５には、軸接続材１３を構成する軸芯材１６が挿入される。「軸方向」とは、軸芯材１６が延びる方向である。軸芯材１６は、接続面１１ａから軸方向に突出している。木質軸材１１は、軸芯材１６の突出部分を利用して他部材１２と接続される。軸芯材１６は、例えば、異形鉄筋、全ねじボルト、グラスファイバー筋など、木質軸材１１よりも強度の高い部材で構成することができる。
【００１０】
木質軸材１１の接続孔１５には、木質軸材１１と軸芯材１６とを一体化させる充填材１７が形成されている。充填材１７は、流動性を有する充填材料が硬化したものである。充填材料は、例えば無収縮モルタルなどのセメント系材料である。木質軸材１１に充填材１７で軸芯材１６を一体化させたものを軸接続材付木質軸材５０という。
（【００１１】以降は省略されています）
