公開番号2025130245
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027278
出願日2024-02-27
発明の名称耐火被覆構造
出願人株式会社大林組
代理人個人,個人
主分類E04B 1/94 20060101AFI20250901BHJP(建築物)
要約【課題】内側耐火被覆部をより確実に支持することのできる耐火被覆構造を提供する。
【解決手段】耐火被覆構造10は、一対のフランジ13,14を接続するウェブ15に開口16を有するH型鋼12と、一対のフランジ13,14の間に配設されて、H型鋼12の成方向における内側からH型鋼12を被覆する内側耐火被覆部50と、H型鋼12に固定され、内側耐火被覆部50を支持する内側支持部60と、を備える。内側支持部60は、H型鋼12の成方向に延びる縦材61とH型鋼12の延在方向に延びる横材62とで内側耐火被覆部50を支持している。縦材61は、内側耐火被覆部50をH型鋼12の延在方向で挟む位置に設けられている。横材62は、内側耐火被覆部50をH型鋼12の成方向で挟む位置に設けられている。
【選択図】図1
特許請求の範囲【請求項１】
一対のフランジを接続するウェブに開口を有するＨ型鋼と、
前記一対のフランジの間に配設されて、前記開口を被覆する耐火材を含んで構成される内側耐火被覆部と、
前記Ｈ型鋼に固定され、前記内側耐火被覆部を支持する内側支持部と、を備え、
前記内側支持部は、前記Ｈ型鋼の成方向に延びる縦材と前記Ｈ型鋼の延在方向に延びる横材とで前記内側耐火被覆部を支持しており、
前記縦材は、前記内側耐火被覆部を前記Ｈ型鋼の延在方向で挟む位置に設けられ、
前記横材は、前記内側耐火被覆部を前記Ｈ型鋼の成方向で挟む位置に設けられている
耐火被覆構造。
続きを表示（約 620 文字）【請求項２】
前記内側耐火被覆部は、前記Ｈ型鋼の幅方向に延びて前記開口に挿通される筒型耐火材によって構成され、
前記内側支持部は、前記縦材および前記横材が前記筒型耐火材に当接することにより、前記筒型耐火材を支持している
請求項１に記載の耐火被覆構造。
【請求項３】
前記Ｈ型鋼は、前記Ｈ型鋼の延在方向に並ぶ複数の開口を有し、
前記内側耐火被覆部は、前記Ｈ型鋼の幅方向に延びて前記複数の開口の各々に挿通される筒型耐火材によって構成され、
前記内側支持部は、前記横材が複数の前記筒型耐火材に当接することにより、前記筒型耐火材を支持している
請求項１に記載の耐火被覆構造。
【請求項４】
前記内側耐火被覆部は、前記Ｈ型鋼の延在方向が厚み方向となる第１板型耐火材と前記Ｈ型鋼の成方向が厚み方向となる第２板型耐火材とを含み、
前記内側支持部は、前記第１板型耐火材が前記縦材に接合され、かつ、前記第２板型耐火材が前記横材に接合されることにより、前記内側耐火被覆部を支持している
請求項１に記載の耐火被覆構造。
【請求項５】
前記Ｈ型鋼の幅方向における外側から前記Ｈ型鋼を被覆する幅側耐火被覆部を備え、
前記縦材および前記横材の少なくとも一方に前記幅側耐火被覆部が接合されている
請求項１～４のいずれか一項に記載の耐火被覆構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ウェブに開口が形成されたＨ型鋼に適用される耐火被覆構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、一対のフランジと一対のフランジを接続するウェブとを有するＨ型鋼の耐火被覆構造が開示されている。特許文献１では、Ｈ型鋼を外側から覆う耐火被覆部が各種の鋼材を用いてフランジの各端部に支持されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８４５９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、梁などに用いられるＨ型鋼においては、各種の配管などを通すための開口がウェブに形成されることがある。こうした構成の耐火被覆構造には、Ｈ型鋼を外側から覆う耐火被覆部にも配管などを通すための貫通孔が形成されるため、Ｈ型鋼の内側からＨ型鋼を被覆する内側耐火被覆部が必要となる。そして、例えば各種作業時の位置ずれや火災発生時の脱落などが抑えられるように、内側耐火被覆部をより確実に支持することのできる内側支持部がＨ型鋼に設けることが求められる。
【課題を解決するための手段】
【０００５】
上記課題を解決する耐火被覆構造は、一対のフランジを接続するウェブに開口を有するＨ型鋼と、前記一対のフランジの間に配設されて、前記開口を被覆する耐火材を含んで構成される内側耐火被覆部と、前記Ｈ型鋼に固定され、前記内側耐火被覆部を支持する内側支持部と、を備える。前記内側支持部は、前記Ｈ型鋼の成方向に延びる縦材と前記Ｈ型鋼の延在方向に延びる横材とで前記内側耐火被覆部を支持しており、前記縦材は、前記内側耐火被覆部を前記Ｈ型鋼の延在方向で挟む位置に設けられ、前記横材は、前記内側耐火被覆部を前記Ｈ型鋼の成方向で挟む位置に設けられている。
【発明の効果】
【０００６】
本発明によれば、内側耐火被覆部をより確実に支持することができる。
【図面の簡単な説明】
【０００７】

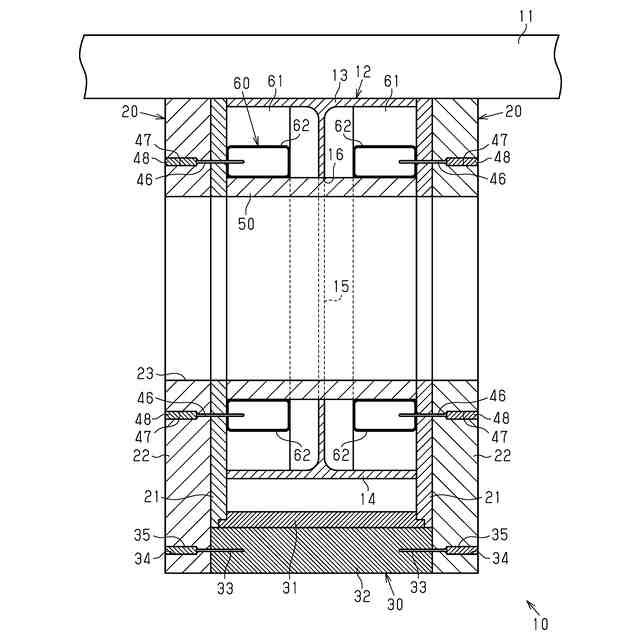

第１実施形態において、耐火被覆構造の概略構成を示す断面図である。
第１実施形態において、Ｈ型鋼の幅方向外側から見た内側支持部を示す側面図である。

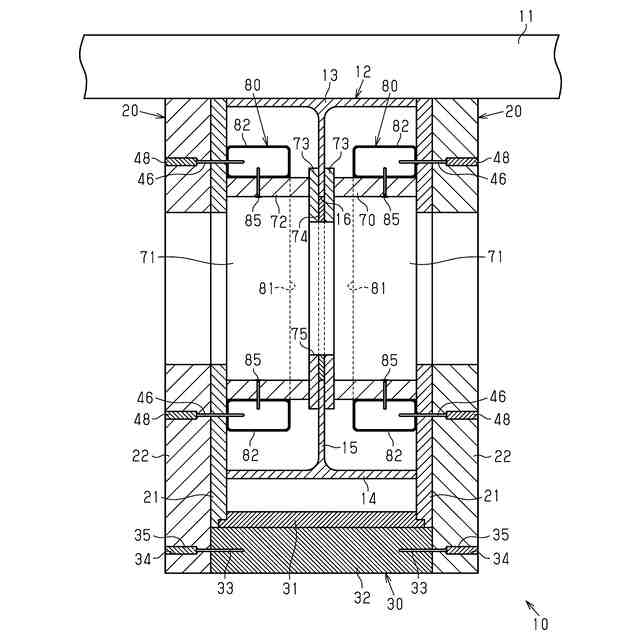

第２実施形態において、耐火被覆構造の概略構成を示す断面図である。

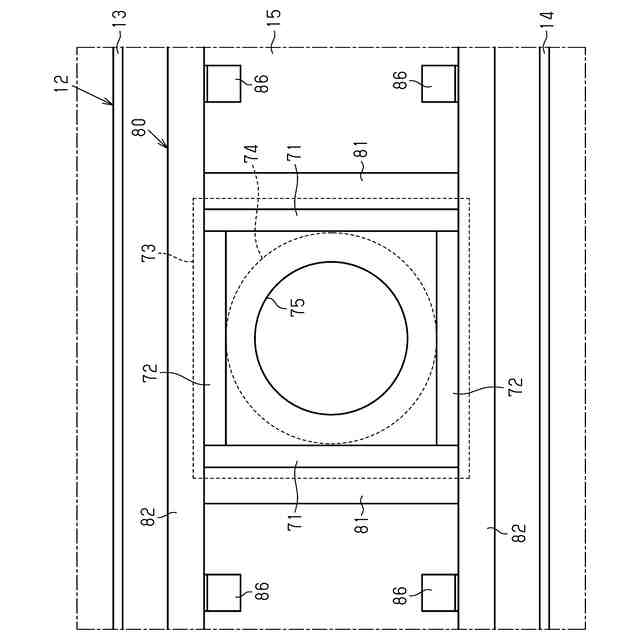

第２実施形態において、Ｈ型鋼の幅方向外側から見た内側支持部を示す側面図である。

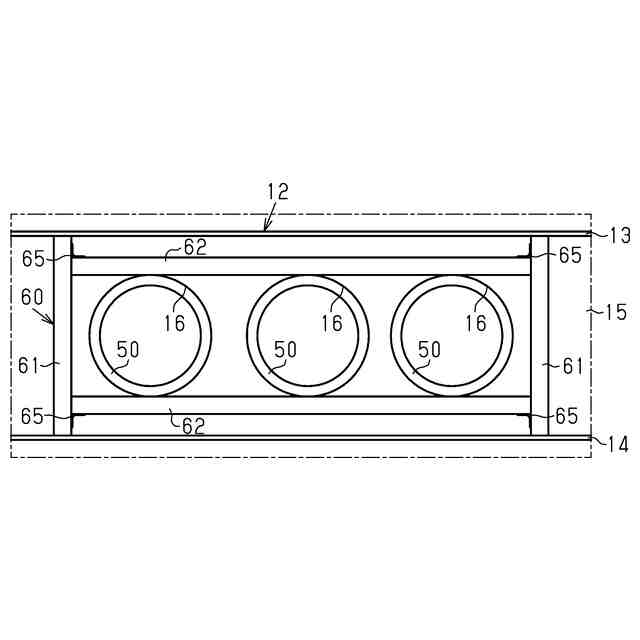

第１実施形態の変形例において、Ｈ型鋼の幅方向外側から見た内側被覆部および内側支持部を示す側面図である。
第２実施形態の変形例において、Ｈ型鋼の幅方向外側から見た内側被覆部および内側支持部を示す側面図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
図１および図２を参照して、耐火被覆構造の第１実施形態について説明する。
図１に示すように、耐火被覆構造１０は、床スラブ１１を支持する梁として設置されるＨ型鋼１２に適用される。Ｈ型鋼１２は、上フランジ１３、下フランジ１４、および、ウェブ１５を有している。ウェブ１５には、各種の配管などを通すための開口１６が形成されている。なお、以下では、図１における左右方向を幅方向といい、上下方向を成方向（Ｈ型鋼の高さ方向）といい、図１の紙面直交方向を延在方向という。
【０００９】
耐火被覆構造１０は、幅側被覆部２０、フランジ側被覆部３０、内側耐火被覆部５０、および、内側支持部６０を備える。
幅側被覆部２０は、幅方向の外側からＨ型鋼１２を被覆する幅側耐火被覆部である。幅側被覆部２０には、各種の配管などを通すための貫通孔２３が形成されている。フランジ側被覆部３０は、成方向の外側からＨ型鋼１２を被覆する耐火被覆部である。幅側被覆部２０は、内側支持部６０を介してＨ型鋼１２に支持されている。フランジ側被覆部３０は、幅側被覆部２０および内側支持部６０を介してＨ型鋼１２に支持されている。
【００１０】
被覆部２０，３０は、耐火材２１，３１と木質材２２，３２とを有する。耐火材２１，３１は、例えば、１枚あるいは積層された複数枚の石膏ボードなどで構成される。耐火材２１は、幅方向における外側から上フランジ１３および下フランジ１４を覆うように設けられている。耐火材３１は、空間を隔てて成方向における外側から下フランジ１４に対向するように設けられている。
（【００１１】以降は省略されています）
