公開番号2025137117
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024036128
出願日2024-03-08
発明の名称飛込み台
出願人株式会社大林組
代理人個人,個人,個人
主分類E04H 4/14 20060101AFI20250911BHJP(建築物)
要約【課題】架台を鉄骨柱と鉄骨梁とで構築されたものとしても飛び板の振動や音を十分に抑制することが可能な飛込み台を提供することである。
【解決手段】プールサイド3に設けられ、飛び板4が設置された飛込み台1であって、鉄骨柱11と鉄骨梁12、13とで構築された架台10と、鉄骨梁12、13の上に設置された基板20と、基板20の上にスペーサ体21を挟んで設置された床板30と、床板30の上に固定され、飛び板4を支持するスタンド40と、基板20と床板30との間に配置された砂袋50と、を有することを特徴とする飛込み台1。
【選択図】図1
特許請求の範囲【請求項１】
プールサイドに設けられ、飛び板が設置された飛込み台であって、
鉄骨柱と鉄骨梁とで構築された架台と、
前記鉄骨梁の上に設置された基板と、
前記基板の上にスペーサ体を挟んで設置された床板と、
前記床板の上に固定され、前記飛び板を支持するスタンドと、
前記基板と前記床板との間に配置された砂袋と、を有することを特徴とする飛込み台。
続きを表示（約 45 文字）【請求項２】
前記基板が鋼板で形成されている、請求項１に記載の飛込み台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プールサイドに設けられる飛込み台に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
水泳競技の一種である３ｍ飛板飛込などに用いられる飛込み台は、プールサイドに設けられたコンクリート製の架台の上に、例えば特許文献１に記載されるようなスタンドに支持された飛び板を設置した構成とされるのが一般的である。
【先行技術文献】
【特許文献】
【０００３】
特表２０２０－５３６７１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
飛込み台が設けられていないプールに仮設で飛込み台を設ける場合などでは、飛込み台を、鉄骨柱と鉄骨梁とで構築した架台の上に床板を設置し、床板の上に飛び板を支持するスタンドを固定した構成とすることが考えられる。
【０００５】
しかし、鉄骨柱と鉄骨梁とで構築された架台は、コンクリート製の架台に比べて剛性が低いため、飛板飛込の競技の際に飛び板が発生する振動や音を架台によって十分に抑制することができない、という問題点があった。
【０００６】
本発明は、このような課題に鑑みてなされたものであり、その目的は、架台を鉄骨柱と鉄骨梁とで構築されたものとしても飛び板の振動や音を十分に抑制することが可能な飛込み台を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の飛込み台は、プールサイドに設けられ、飛び板が設置された飛込み台であって、鉄骨柱と鉄骨梁とで構築された架台と、前記鉄骨梁の上に設置された基板と、前記基板の上にスペーサ体を挟んで設置された床板と、前記床板の上に固定され、前記飛び板を支持するスタンドと、前記基板と前記床板との間に配置された砂袋と、を有することを特徴とする。
【０００８】
本発明の飛込み台は、上記構成において、前記基板が鋼板で形成されているのが好ましい。
【発明の効果】
【０００９】
本発明によれば、架台を鉄骨柱と鉄骨梁とで構築されたものとしても飛び板の振動や音を十分に抑制することが可能な飛込み台を提供することができる。
【図面の簡単な説明】
【００１０】

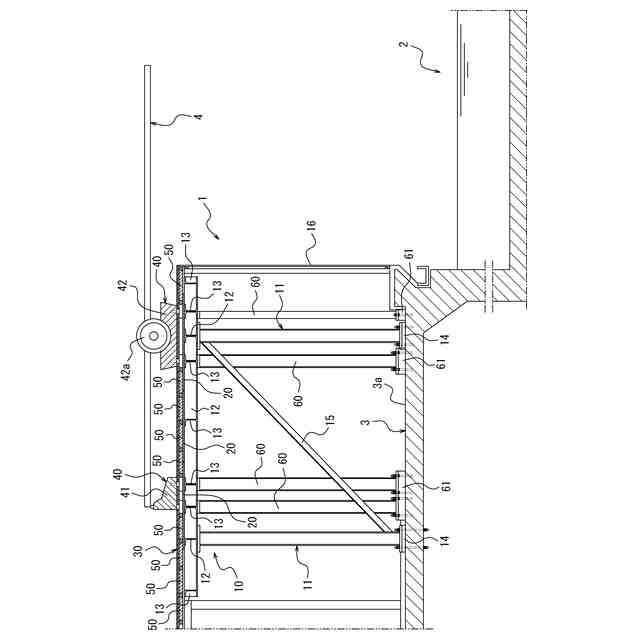

本発明の一実施形態に係る飛込み台の概略を示す断面図である。

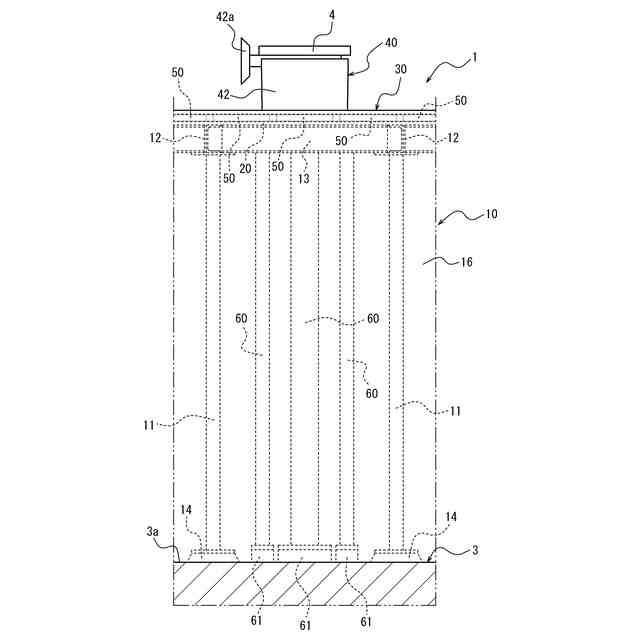

図１に示す飛込み台の正面図である。

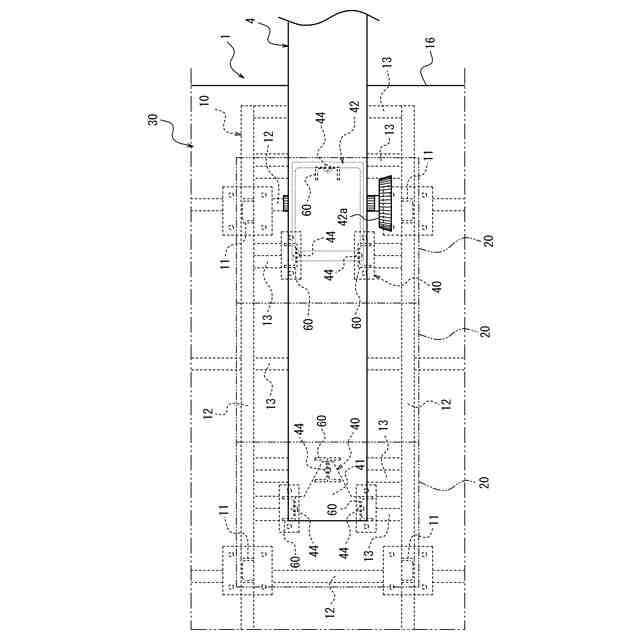

図１に示す飛込み台の平面図である。

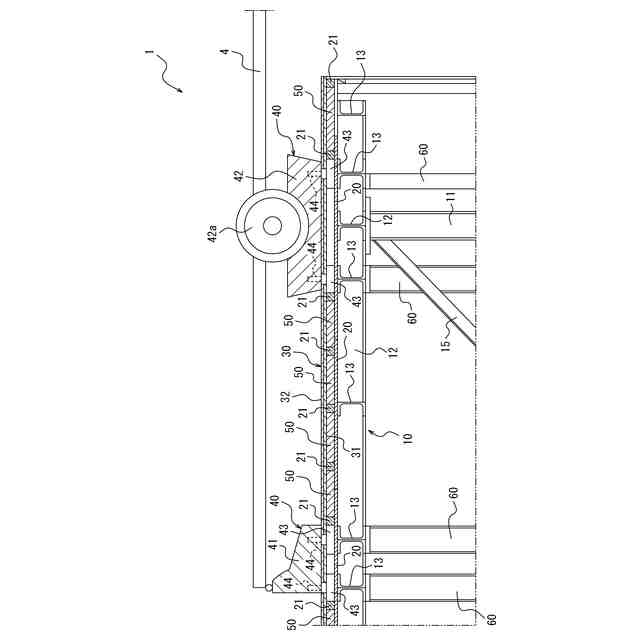

図１に示す飛込み台のスタンドが設けられた部分を拡大して示す断面図である。

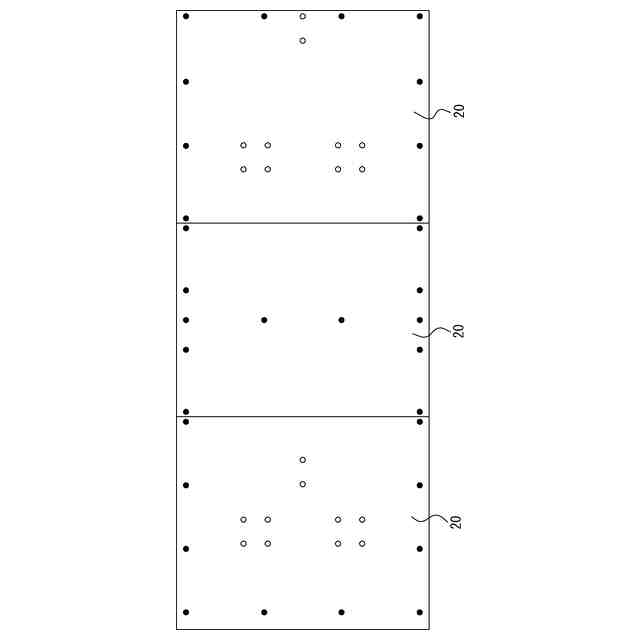

図１に示す鋼板の平面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
