公開番号2025163480
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066772
出願日2024-04-17
発明の名称建物構造、及び建物構造を含む建築物
出願人株式会社大林組
代理人個人,個人
主分類E04B 1/58 20060101AFI20251022BHJP(建築物)
要約【課題】梁の固定部に用いられる金属材料を、固定部を下方から見上げたときに見え難くする。
【解決手段】金属プレートと、上下方向に視て、金属プレートに重なるようにそれぞれの先端部が配置される木製の複数の梁と、金属プレートに複数の梁のそれぞれの先端部を、固定する第1固定部材とを備え、金属プレートは、下方から視て、複数の梁のそれぞれの先端部により隠される、建物構造が開示される。
【選択図】図3
特許請求の範囲【請求項１】
金属プレートと、
上下方向に視て、前記金属プレートに重なるようにそれぞれの先端部が配置される木製の複数の梁と、
前記金属プレートに前記複数の梁のそれぞれの先端部を、固定する第１固定部材とを備え、
前記金属プレートは、下方から視て、前記複数の梁のそれぞれの先端部により隠される、建物構造。
続きを表示（約 610 文字）【請求項２】
前記複数の梁は、上下方向に視て前記金属プレートに重なる側の前記先端部が、他方側の先端部よりも上方に位置する態様で、水平面に対して傾斜して配置され、
前記金属プレートが上端を覆うように設けられる柱と、
前記金属プレートを前記柱の上端に上方から固定する第２固定部材とを更に備え、
前記金属プレートは、下方から視て、前記複数の梁と前記柱により全体が隠される、請求項１に記載の建物構造。
【請求項３】
前記金属プレートは、上下方向に視て、円形の形態であり、
前記複数の梁は、上下方向に視て、前記金属プレートと重なる領域において、先細りの形態を有する、請求項２に記載の建物構造。
【請求項４】
前記複数の梁は、上下方向に視て、前記柱を中心として放射状に配置され、かつ、上方から上下方向に視て、前記柱の少なくとも一部が見えるように、前記先端部同士が長手方向で離れており、
前記第２固定部材は、上下方向に視て、前記柱の少なくとも一部に重なる、請求項３に記載の建物構造。
【請求項５】
前記複数の梁のそれぞれの先端部を支持する構造に含まれる金属は、前記金属プレート、前記第１固定部材、及び第２固定部材からなる、請求項２に記載の建物構造。
【請求項６】
請求項１から５のうちのいずれか１項に記載の建物構造を含む建築物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建物構造、及び建物構造を含む建築物に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
建築物の梁を支持する構造に金属材料を用いる技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－０１３５３８号公報
特開平１１－２００４９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、木製の梁建を利用する建築物においては、梁の固定部に用いられる金属材料が可視となることが、見栄え等の観点から嫌われる場合がある。
【０００５】
そこで、本開示は、梁の固定部に用いられる金属材料を、固定部を下方から見上げたときに見え難くすることを目的とする。
【課題を解決するための手段】
【０００６】
１つの側面では、金属プレートと、
上下方向に視て、前記金属プレートに重なるようにそれぞれの先端部が配置される木製の複数の梁と、
前記金属プレートに前記複数の梁のそれぞれの先端部を、固定する第１固定部材とを備え、
前記金属プレートは、下方から視て、前記複数の梁のそれぞれの先端部により隠される、建物構造が提供される。
【発明の効果】
【０００７】
本開示によれば、梁の固定部に用いられる金属材料を、固定部を下方から見上げたときに見え難くすることが可能となる。
【図面の簡単な説明】
【０００８】

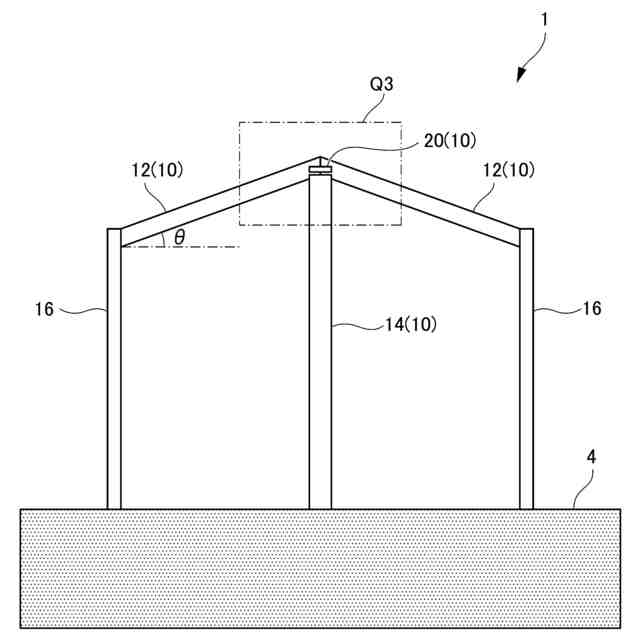

建物構造を含む建築物の一例を示す概略的な側面図である。

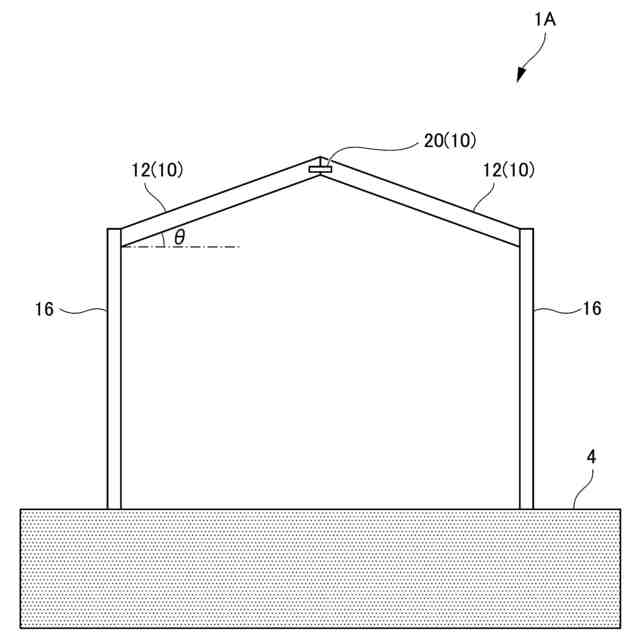

柱がない変形例の説明図である。

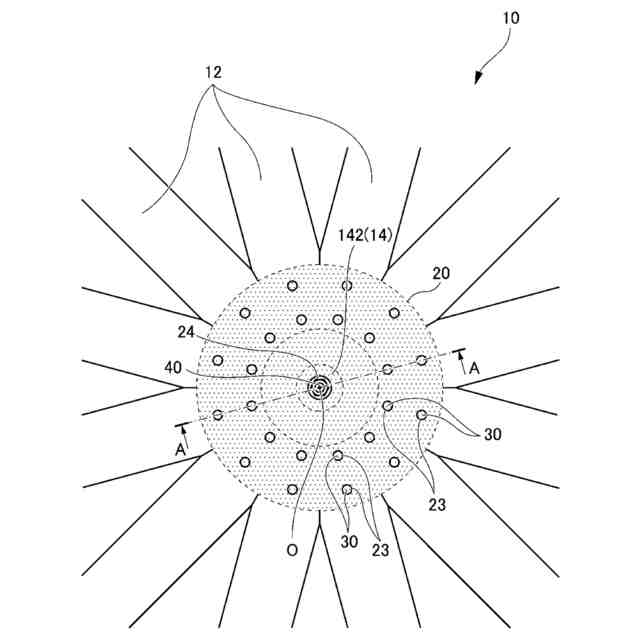

複数の梁の固定部構造の説明図であり、図１のＱ３部を上方から上下方向に視た平面図である。

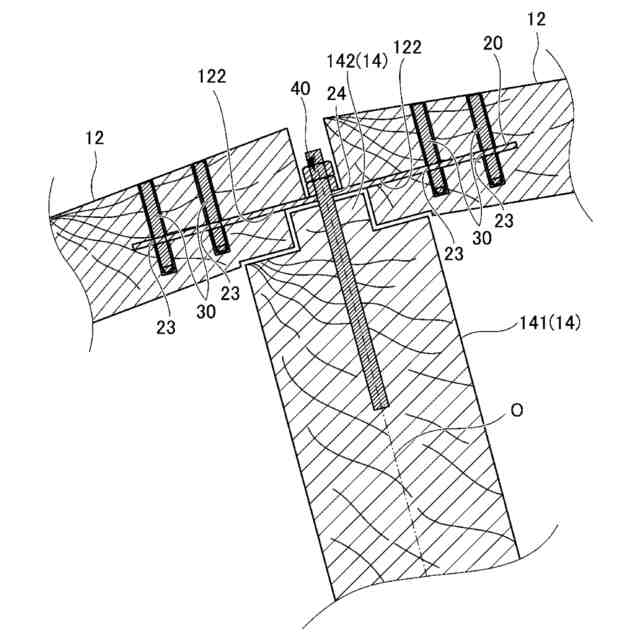

図３のラインＡ－Ａに沿った断面図である。
単品状態の金属プレートの一例を示す平面図である。

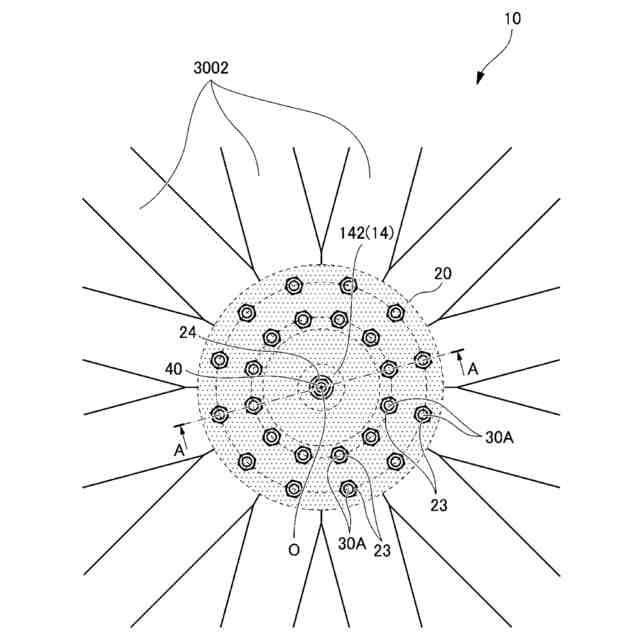

複数の梁の固定部構造の他の実施例（変形例）の説明図であり、図３に対応する平面図である。

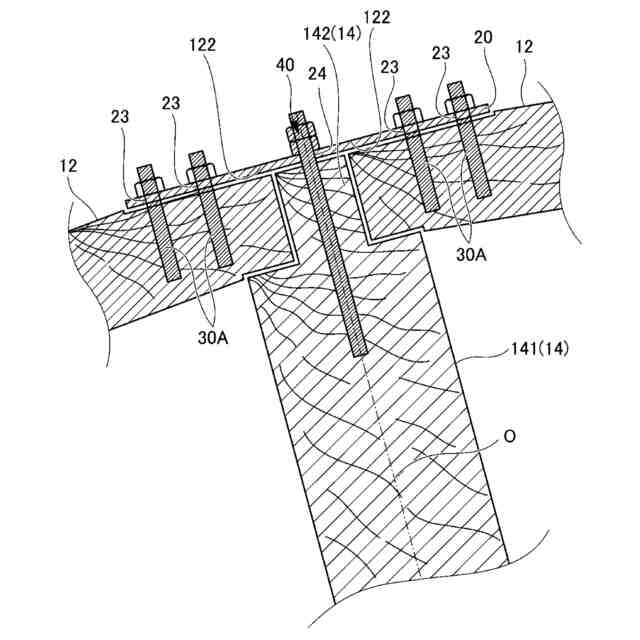

複数の梁の固定部構造の他の実施例（変形例）の説明図であり、図４に対応する断面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら各実施例について詳細に説明する。なお、図面の寸法比率はあくまでも一例であり、これに限定されるものではなく、また、図面内の形状等は、説明の都合上、部分的に誇張している場合がある。また、図面では、見易さのために、複数存在する同一属性の部位には、一部のみしか参照符号が付されていない場合がある。
【００１０】
図１は、建物構造１０を含む建築物１の一例を示す概略的な側面図である。図２は、変形例の説明図である。図３は、複数の梁１２の固定部構造の説明図であり、図１のＱ３部を上方から上下方向に視た平面図である。図４は、図３のラインＡ－Ａに沿った断面図である。図５は、単品状態の金属プレート２０の一例を示す平面図である。
（【００１１】以降は省略されています）
