特許ウォッチ

公開番号2025164497
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068510
出願日2024-04-19
発明の名称ロボット教示システムおよびロボット教示方法
出願人パナソニックIPマネジメント株式会社
代理人個人
主分類B25J 9/22 20060101AFI20251023BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】作業者の手指またはマーカペン等を用いて、直接的な教示が困難な位置の教示点の教示を支援する。
【解決手段】ロボット教示システムは、ロボットの教示データの表示に用いられる教示点に対応する教示点データを記憶し、実環境と、画像を実環境の画像または実環境そのものに重ねて表示する表示装置との相対的な位置関係を取得し、表示装置に対して所定の位置関係となるように教示点を表示する表示画像を生成して表示装置に出力し、ワークに対して作業者の空中操作を検出し、実環境に対する所定の方向を示す空中操作が実行された場合に、所定の方向とワークの表面との交差点の位置に教示点を表示するための表示画像を生成する。
【選択図】図5
特許請求の範囲【請求項１】
実環境に存在するロボットの教示データを記憶する教示データ記憶部と、
前記教示データの表示に用いられる教示点に対応する教示点データを記憶する教示点記憶部と、
作業者に装着可能に構成され、画像を前記実環境の画像または前記実環境そのものに重ねて表示する表示装置と、
前記実環境と前記表示装置との相対的な位置関係を取得する位置関係取得部と、
前記相対的な位置関係と前記教示点データとに基づいて、前記表示装置に対して所定の位置関係となるように前記教示点を表示するための表示画像を生成する画像生成部と、
前記表示画像を前記表示装置に出力する出力部と、
前記実環境に存在するワークに対して前記表示装置から離れた空中で作業者が行った操作である空中操作を検出する検出部と、
を備え、
前記画像生成部は、前記空中操作として前記実環境に対する所定の方向を示す操作が実行された場合に、前記所定の方向に沿った仮想軸と前記ワークの表面との交差点の位置に前記教示点を表示するための前記表示画像を生成する、
ロボット教示システム。
続きを表示（約 1,900 文字）【請求項２】
前記検出部は、前記ワークに対する前記空中の作業者の手指の姿勢を検出し、
前記画像生成部は、前記手指の姿勢に基づく前記所定の方向に沿った仮想軸と前記ワークの表面との前記交差点の位置における前記ロボットの姿勢を表示するための姿勢画像を生成し、
前記出力部は、前記表示装置に出力する、
請求項１に記載のロボット教示システム。
【請求項３】
実環境に存在するワークの３次元モデルを記憶するモデル記憶部と、
前記実環境に存在するロボットの教示データを記憶する教示データ記憶部と、
前記教示データの表示に用いられる教示点に対応する教示点データを記憶する教示点記憶部と、
作業者に装着可能に構成され、画像を前記実環境の画像または前記実環境そのものに重ねて表示する表示装置と、
前記実環境と前記表示装置との相対的な位置関係を取得する位置関係取得部と、
前記相対的な位置関係、前記３次元モデルおよび前記教示点データに基づいて、前記表示装置に対して所定の位置関係となるように前記３次元モデルおよび前記教示点を表示するための表示画像を生成する画像生成部と、
前記表示画像を前記表示装置に出力する出力部と、
前記表示装置に表示されている前記３次元モデルに対して前記表示装置から離れた空中で作業者が行った操作である空中操作を検出する検出部と、を備え、
前記画像生成部は、前記空中操作として前記実環境に対する所定の方向を示す操作が実行された場合に、前記所定の方向に沿った仮想軸と前記ワークの表面との交差点の位置に前記教示点を表示するための前記表示画像を生成する、
ロボット教示システム。
【請求項４】
前記検出部は、前記３次元モデルに対する前記空中の作業者の手指の姿勢を検出し、
前記画像生成部は、前記手指の姿勢に基づく前記所定の方向に沿った仮想軸と前記ワークの表面との前記交差点の位置における前記ロボットの姿勢を表示するための姿勢画像を生成し、
前記出力部は、前記表示装置に出力する、
請求項３に記載のロボット教示システム。
【請求項５】
少なくとも１つのコンピュータを備えるシステムが行うロボット教示方法であって、
実環境に存在するロボットの教示データと、前記教示データの表示に用いられる教示点に対応する教示点データとを記憶し、
前記実環境と、作業者に装着可能に構成され、画像を前記実環境の画像または前記実環境そのものに重ねて表示する表示装置との相対的な位置関係を取得し、
前記相対的な位置関係と前記教示点データとに基づいて、前記表示装置に対して所定の位置関係となるように前記教示点を表示するための表示画像を生成して、前記表示装置に出力し、
前記実環境に存在するワークに対して前記表示装置から離れた空中で作業者が行った操作である空中操作を検出し、
前記空中操作として前記実環境に対する所定の方向を示す操作が実行された場合に、前記所定の方向に沿った仮想軸と前記ワークの表面との交差点の位置に前記教示点を表示するための前記表示画像を生成して前記表示装置に出力する、
ロボット教示方法。
【請求項６】
少なくとも１つのコンピュータを備えるシステムが行うロボット教示方法であって、
実環境に存在するワークの３次元モデルと、前記実環境に存在するロボットの教示データと、前記教示データの表示に用いられる教示点に対応する教示点データとを記憶し、
前記実環境と、作業者に装着可能に構成され、画像を前記実環境の画像または前記実環境そのものに重ねて表示する表示装置との相対的な位置関係を取得し、
前記相対的な位置関係、前記３次元モデルおよび前記教示点データに基づいて、前記表示装置に対して所定の位置関係となるように前記３次元モデルおよび前記教示点を表示するための表示画像を生成して、前記表示装置に出力し、
前記実環境に存在する前記３次元モデルに対して前記表示装置から離れた空中で作業者が行った操作である空中操作を検出し、
前記空中操作として前記実環境に対する所定の方向を示す操作が実行された場合に、前記所定の方向に沿った仮想軸と前記ワークの表面との交差点の位置に前記教示点を表示するための前記表示画像を生成する、
ロボット教示方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ロボット教示システムおよびロボット教示方法に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
特許文献１には、人間の実演によって操作を実施するようにロボットをプログラミングするための方法が開示されている。この方法は、人間の手によってワークに対する操作を実演し、ワークに対する操作を実演する手のカメラ画像をコンピュータによって分析して、実演データを作成し、新たなワークのカメラ画像を分析して、新たなワークの初期の位置および向きを判定し、ロボットに新たなワークに対する操作を実施させるために、実演データと、新たなワークの初期の位置および向きとに基づいてロボット運動コマンドを生成し、ロボットによって新たなワークに対する操作を実施する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１６７０６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、作業者の手指またはマーカペン等を用いて、直接的な教示が困難な位置の教示点の教示を支援するロボット教示システムおよびロボット教示方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示は、実環境に存在するロボットの教示データを記憶する教示データ記憶部と、前記教示データの表示に用いられる教示点に対応する教示点データを記憶する教示点記憶部と、作業者に装着可能に構成され、画像を前記実環境の画像または前記実環境そのものに重ねて表示する表示装置と、前記実環境と前記表示装置との相対的な位置関係を取得する位置関係取得部と、前記相対的な位置関係と前記教示点データとに基づいて、前記表示装置に対して所定の位置関係となるように前記教示点を表示するための表示画像を生成する画像生成部と、前記表示画像を前記表示装置に出力する出力部と、前記実環境に存在するワークに対して前記表示装置から離れた空中で作業者が行った操作である空中操作を検出する検出部と、を備え、前記画像生成部は、前記空中操作として前記実環境に対する所定の方向を示す操作が実行された場合に、前記所定の方向に沿った仮想軸と前記ワークの表面との交差点の位置に前記教示点を表示するための前記表示画像を生成する、ロボット教示システムを提供する。
【０００６】
また、本開示は、実環境に存在するワークの３次元モデルを記憶するモデル記憶部と、前記実環境に存在するロボットの教示データを記憶する教示データ記憶部と、前記教示データの表示に用いられる教示点に対応する教示点データを記憶する教示点記憶部と、作業者に装着可能に構成され、画像を前記実環境の画像または前記実環境そのものに重ねて表示する表示装置と、前記実環境と前記表示装置との相対的な位置関係を取得する位置関係取得部と、前記相対的な位置関係、前記３次元モデルおよび前記教示点データに基づいて、前記表示装置に対して所定の位置関係となるように前記３次元モデルおよび前記教示点を表示するための表示画像を生成する画像生成部と、前記表示画像を前記表示装置に出力する出力部と、前記表示装置に表示されている前記３次元モデルに対して前記表示装置から離れた空中で作業者が行った操作である空中操作を検出する検出部と、を備え、前記画像生成部は、前記空中操作として前記実環境に対する所定の方向を示す操作が実行された場合に、前記所定の方向に沿った仮想軸と前記ワークの表面との交差点の位置に前記教示点を表示するための前記表示画像を生成する、ロボット教示システムを提供する。
【０００７】
また、本開示は、少なくとも１つのコンピュータを備えるシステムが行うロボット教示方法であって、実環境に存在するロボットの教示データと、前記教示データの表示に用いられる教示点に対応する教示点データとを記憶し、前記実環境と、作業者に装着可能に構成され、画像を前記実環境の画像または前記実環境そのものに重ねて表示する表示装置との相対的な位置関係を取得し、前記相対的な位置関係と前記教示点データとに基づいて、前記表示装置に対して所定の位置関係となるように前記教示点を表示するための表示画像を生成して、前記表示装置に出力し、前記実環境に存在するワークに対して前記表示装置から離れた空中で作業者が行った操作である空中操作を検出し、前記空中操作として前記実環境に対する所定の方向を示す操作が実行された場合に、前記所定の方向に沿った仮想軸と前記ワークの表面との交差点の位置に前記教示点を表示するための前記表示画像を生成して前記表示装置に出力する、ロボット教示方法を提供する。
【０００８】
また、本開示は、少なくとも１つのコンピュータを備えるシステムが行うロボット教示方法であって、実環境に存在するワークの３次元モデルと、前記実環境に存在するロボットの教示データと、前記教示データの表示に用いられる教示点に対応する教示点データとを記憶し、前記実環境と、作業者に装着可能に構成され、画像を前記実環境の画像または前記実環境そのものに重ねて表示する表示装置との相対的な位置関係を取得し、前記相対的な位置関係、前記３次元モデルおよび前記教示点データに基づいて、前記表示装置に対して所定の位置関係となるように前記３次元モデルおよび前記教示点を表示するための表示画像を生成して、前記表示装置に出力し、前記実環境に存在する前記３次元モデルに対して前記表示装置から離れた空中で作業者が行った操作である空中操作を検出し、前記空中操作として前記実環境に対する所定の方向を示す操作が実行された場合に、前記所定の方向に沿った仮想軸と前記ワークの表面との交差点の位置に前記教示点を表示するための前記表示画像を生成して前記表示装置に出力する、ロボット教示方法を提供する。
【発明の効果】
【０００９】
本開示によれば、作業者の手指またはマーカペン等を用いて、直接的な教示が困難な位置の教示点の教示を支援できる。
【図面の簡単な説明】
【００１０】
実施の形態に係る溶接教示システムの一例を示す図
ＭＲデバイスおよび処理装置の内部構成例を示す図
指先教示方式の一例を説明する図
実施の形態におけるＭＲデバイスの指先教示方式による教示位置の教示手順例を示すフローチャート

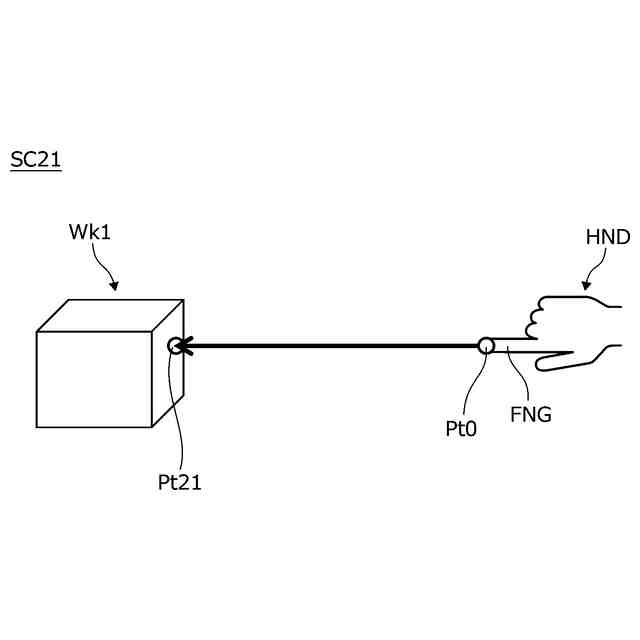

遠隔点教示方式の一例を説明する図
教示位置の他の教示方法および他の補正方法を説明する図

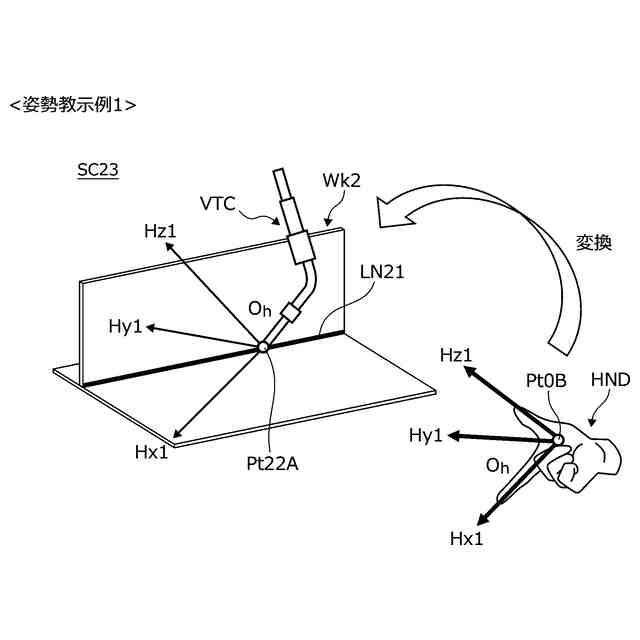

教示姿勢の教示例１を説明する図
教示姿勢の教示例２を説明する図
教示姿勢の教示例３を説明する図
実施の形態におけるＭＲデバイスの動作手順例を示すフローチャート
実施の形態におけるＭＲデバイスの指先教示方式による教示手順例を示すフローチャート
実施の形態におけるＭＲデバイスの遠隔点表示方式による教示手順例を示すフローチャート
実施の形態におけるＭＲデバイスの姿勢教示処理手順例を示すフローチャート
実施の形態におけるＭＲデバイスの姿勢算出処理手順例を示すフローチャート
作業者が視認する複合現実空間の一例を示す図
【発明を実施するための形態】
（【００１１】以降は省略されています）
