公開番号2025167087
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071374
出願日2024-04-25
発明の名称集熱器具
出願人個人
代理人個人
主分類F24C 15/10 20060101AFI20251030BHJP(加熱;レンジ;換気)
要約【課題】バーナーからの熱が十分に加熱対象物の加熱に供され、十分な加熱効率の向上が図れる集熱器具を提供する。

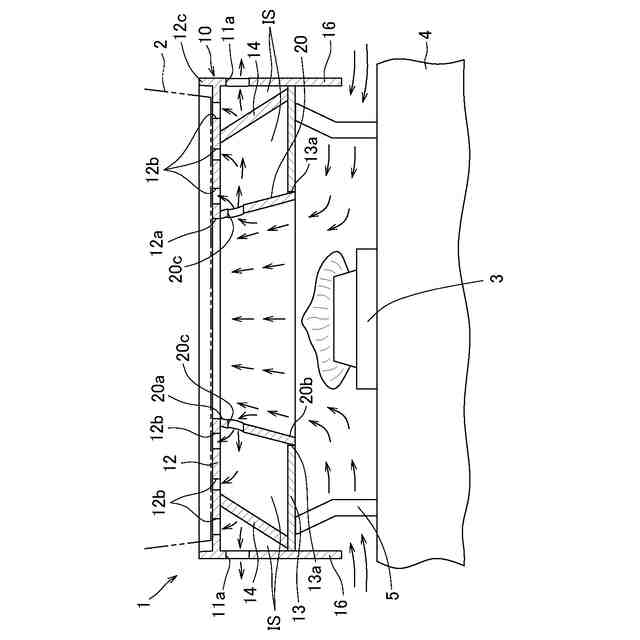

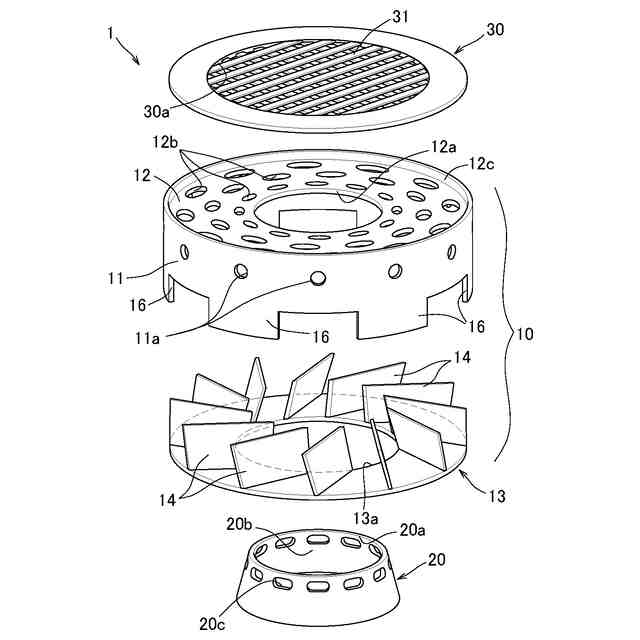

【解決手段】集熱器具1は、排出穴11aが形成された筒体11と、筒体11の上部に配置され、加熱対象物2が載置される天板12と、筒体11の下部に配置され、取付用開口部13aが形成された底板13とを有し、筒体11、天板12及び底板13によって内部空間ISが構成され、内部空間ISに整流板14が設けられた外部集熱体10と、筒体形状を有して、外部集熱体10の取付用開口部13aに嵌め込まれ、下面側の開口部20bがガスバーナー3で加熱された空気を吸い込み、吸い込んだ空気を外部集熱体10の内部空間ISに送り込む内部集熱体20とを備える。
【選択図】図2
特許請求の範囲【請求項１】

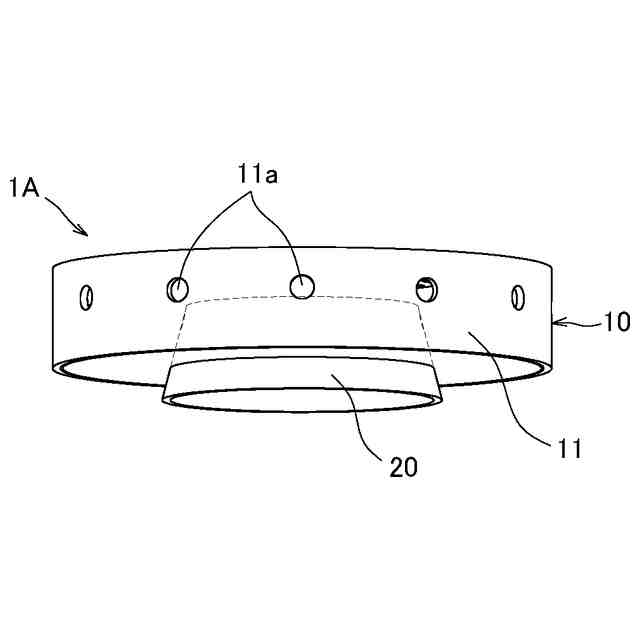

排出穴が形成された筒体と、前記筒体の上部に配置され、加熱対象物が載置される天板と、前記筒体の下部に配置され、取付用開口部が形成された底板とを有し、前記筒体、前記天板及び前記底板によって内部空間が構成され、前記内部空間に整流板が設けられた外部集熱体と、
筒体形状を有して、前記外部集熱体の前記取付用開口部に嵌め込まれ、下面側の開口部より吸い込んだ加熱空気を前記外部集熱体の前記内部空間に送り込む内部集熱体とを備えたことを特徴とする集熱器具。
続きを表示（約 470 文字）【請求項２】

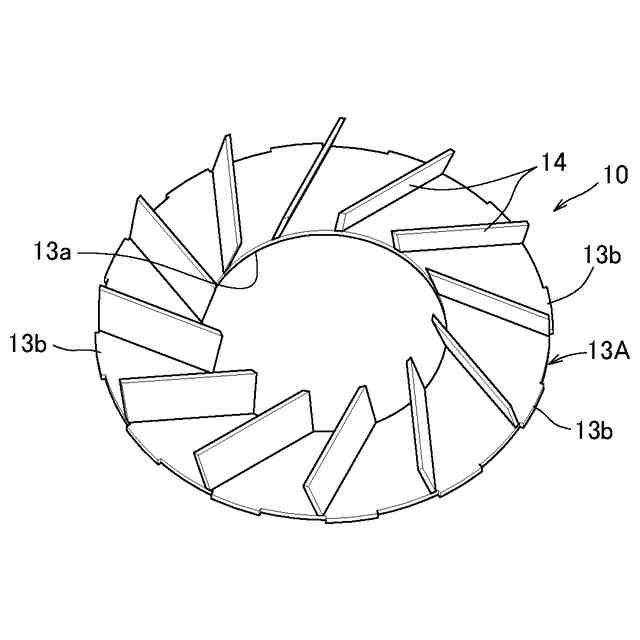

前記整流板は、前記取付用開口部の周縁から前記筒体の内周面に向かって放射状に延びていることを特徴とする、請求項１に記載の集熱器具。
【請求項３】

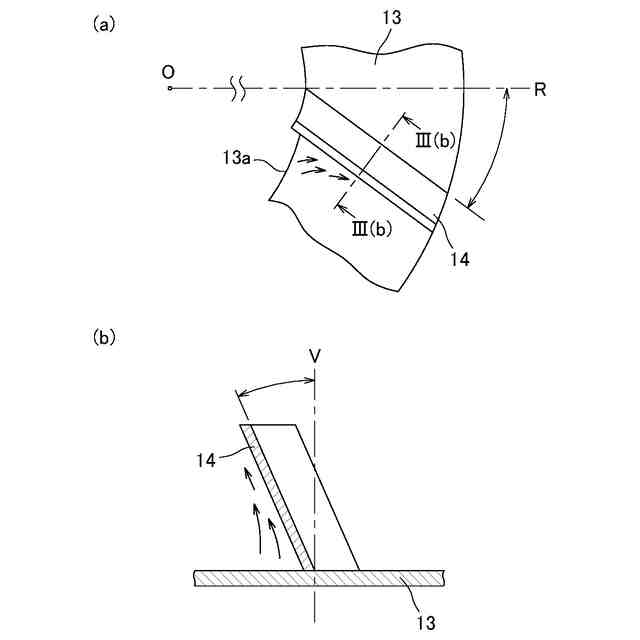

前記整流板は、前記底板の垂直方向に対し斜めに傾斜していることを特徴とする、請求項１又は２に記載の集熱器具。
【請求項４】

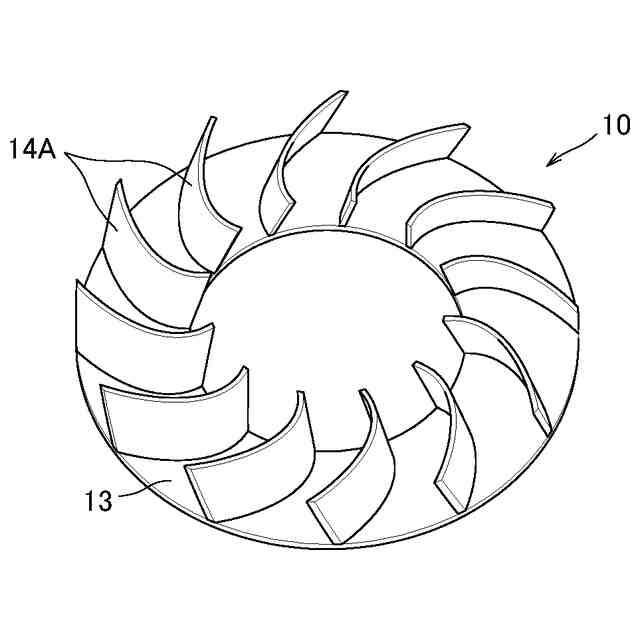

前記整流板は、半径方向に対し斜めに傾斜する向きに延びていることを特徴とする、請求項１又は２に記載の集熱器具。
【請求項５】
前記整流板は、その下端面が前記底板に、その上端面が前記天板にそれぞれ当接していることを特徴とする、請求項１又は２に記載の集熱器具。
【請求項６】
前記内部集熱体は、円錐形状を有し、小径部が前記内部空間に、大径部が前記底板の下面より少なくとも下方に位置していることを特徴とする、請求項１又は２に記載の集熱器具。
【請求項７】

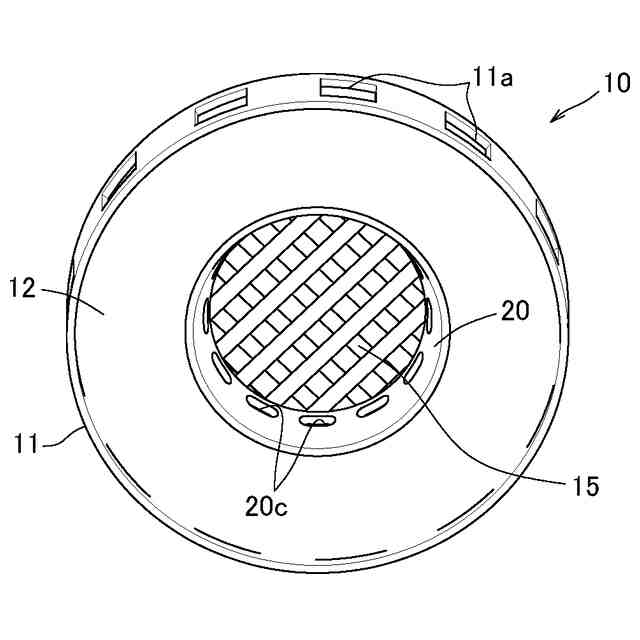

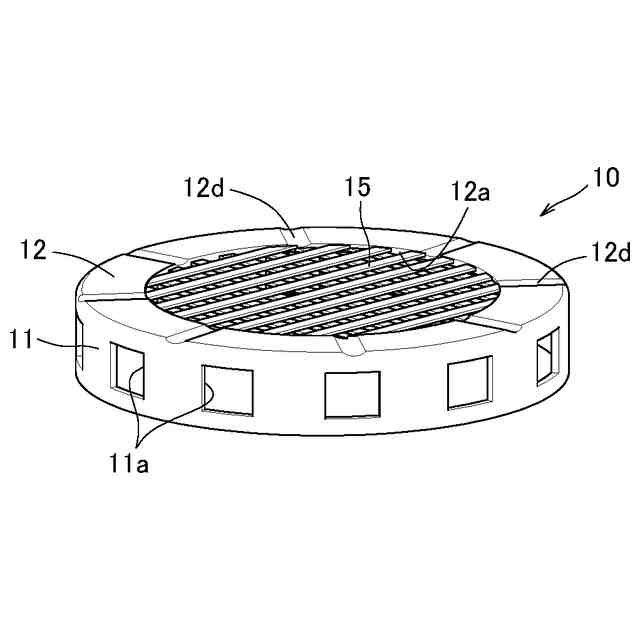

前記天板には、開口部が設けられ、前記開口部には格子状の金属部材が架設されていることを特徴とする、請求項１又は２に記載の集熱器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バーナー等で加熱された空気を用いて加熱対象物を加熱する集熱器具に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来より、ガスコンロ、ガスレンジ等においては、ガスバーナーの周囲を囲むようにフレームから成る五徳が配置され、この五徳の上に鍋、やかん等の加熱対象物を載置していた。しかし、ガスバーナーの周囲は五徳を除いて開放空間が広がっているので、ガスバーナーで加熱された空気は、加熱対象物の加熱に供されることなく外部に容易に発散されるため、加熱効率が悪かった。
【０００３】
これを解決するために次のような五徳が提案されている。五徳は、ガスバーナーが突出するバーナー用開口部を有し、レンジ台に配置される遮蔽壁と、遮蔽壁の下面に突設され、ガスバーナーを覆うスカート部と、遮蔽壁の上面に突設され、ガスバーナー用開口部の周縁より遮蔽壁の外縁周に向かって放射状に延びる多数の放射状フィンとを備えている。放射状フィンの上に加熱対象物を載置して加熱する。
【０００４】
この五徳によれば、ガスバーナーで加熱された空気の大半は、加熱対象物の底面と遮蔽壁と放射状フィンの間に形成される隙間を中心側から外側に向かって流れる。そのため、加熱対象物の底面が加熱された空気に直接に加熱されると共に、加熱空気によって加熱された放射状フィンによっても加熱されるため、加熱効率の向上が図られる（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
実開昭５９－１７０１０６号公報
実開昭５９－１５８９０６号公報
実開昭５７－９１００６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、前記従来例では、加熱された空気が加熱対象物の底面と遮蔽壁と放射状フィンの間に形成される隙間を通ると直ちに外部に発散される。そのため、加熱空気が熱交換する距離が短く、加熱空気の熱が十分に熱交換されず、十分な加熱効率の向上が図れない。
【０００７】
又、放射状フィンが外部に開放されているため、放射状フィンが外部空気で冷却され、この観点からも十分な加熱効率の向上が図れていない。
【０００８】
本発明は、バーナーからの熱が十分に加熱対象物の加熱に供され、十分な加熱効率の向上が図れる集熱器具を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、以上の問題に鑑みてなされたもので、（１）排出穴が形成された筒体と、前記筒体の上部に配置され、加熱対象物が載置される天板と、前記筒体の下部に配置され、取付用開口部が形成された底板とを有し、前記筒体、前記天板及び前記底板によって内部空間が構成され、前記内部空間に整流板が設けられた外部集熱体と、筒体形状を有して、前記外部集熱体の前記取付用開口部に嵌め込まれ、下面側の開口部より吸い込んだ加熱空気を前記外部集熱体の前記内部空間に送り込む内部集熱体とを備えたことを特徴とする。
【００１０】
（２）上記（１）において、前記整流板は、前記取付用開口部の周縁から前記筒体の内周面に向かって放射状に延びていることを特徴とする。
（【００１１】以降は省略されています）
