公開番号2025155456
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024067088
出願日2024-04-01
発明の名称太陽光パネル傾斜装置
出願人個人
代理人
主分類F24S 50/20 20180101AFI20251006BHJP(加熱;レンジ;換気)
要約【課題】台風などの強風に耐えることができ、太陽光パネルの方向を変えることができる太陽光パネル傾斜装置を提供する。
【解決手段】減速機付きモーター11によるチェーン駆動にて中心シャフトを中心にして、太陽光パネル1を傾斜して、太陽に追尾する太陽光パネル傾斜装置。前記の太陽光パネル傾斜装置は太陽光パネル取り付け板2に太陽光パネル1が設置され、太陽光パネル取り付け板2の下に中心シャフト固定ブロック4が、取り付けられ中心シャフト固定ブロック4には中心シャフトが入っており中心シャフトを中心に太陽光パネル1が回転移動する。固定ブロック4は中心シャフト固定用支柱5で大地に固定されている太陽光パネル傾斜装置。
【選択図】図1
特許請求の範囲【請求項１】
減速機付きモーター１１によるチェーン駆動にて中心シャフトを中心にして、太陽光パネル１を傾斜して、太陽に追尾する太陽光パネル傾斜装置
前記の太陽光パネル傾斜装置は太陽光パネル取り付け板２に太陽光パネル１が設置され太陽光パネル取り付け板２の下に中心シャフト固定ブロック４が、取り付けられ中心シャフト固定ブロック４には中心シャフトが入っており中心シャフトを中心に太陽光パネル１が回転移動します、固定ブロック４は中心シャフト固定用支柱５で大地に固定されている太陽光パネル傾斜装置
前記の太陽光パネル取り付け板２にチェーン取り付け案内板１３（半円形状なっている）が取り付けられ、このチェーン取り付け案内板１３の外周にチェーンが沿うように取り付けられスプロケット９の３個を、経由して太陽光パネル取り付け板２の両側にチェーン固定ブロック６（チェーンたるみ調整付き）で、チェーンを固定する太陽光パネル傾斜装置
前記のスプロケット９はスプロケット支え支柱１４と１５で大地に固定されており減速機付きモーター１１と電磁ブレーキ１２が付いたモーター１１が駆動することにより、スプロケット９を回転させることによりチェーン７を経由して、中心シャフト３を中心に太陽光パネルを傾斜することが出来る太陽光パネル傾斜装置
前記のモーター１１の減速機は４００分の１位で強風や台風の時は電磁ブレーキも利用する太陽光パネル傾斜装置
前記の太陽光パネル傾斜装置に取り付けられたスイッチ格納ボックス１６内のスイッチ１８を起点にしてコンピュウターによりモーターを回しタイマーで制御して太陽光パネル１を傾斜して使用する太陽光パネル傾斜装置
続きを表示（約 230 文字）【請求項２】
請求項１の太陽光パネル傾斜装置のスイッチ１８が、作動することにより太陽光パネル取り付け板２が、これ以上傾斜しない様にする為の防止用スイッチ１８です、
スイッチ１８を起点にしてコンピュウターによりモーター１１を回し、タイマーで制御して太陽光パネル１を傾斜して使用し、四季によりプログラムを変えておく太陽光パネル傾斜装置
請求項１で図面１太陽光パネル取り付け板２のＲ寸法は重要で円滑な動きが出来るように精度必要な太陽光パネル傾斜装置

発明の詳細な説明【技術分野】
【０００１】
続きを表示（約 1,600 文字）【背景技術】
【０００２】
現状利用されている太陽光パネルは、固定式が多く発電効率が悪く、太陽の動きに合わせて太陽光パネルが移動する装置が少なく設置コストの安く強風に耐える構造のものが少ない。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２４３９３４
特許７４３３６９１
実登３２０７５４７
【発明の概要】
【発明が解決しようとする課題】
【０００５】
現状利用されている太陽光パネルは、固定式が多く雪国の積雪の問題などによる発電効率が悪く太陽光パネルが、フルに利用されていない。
【課題を解決するための手段】
【０００６】

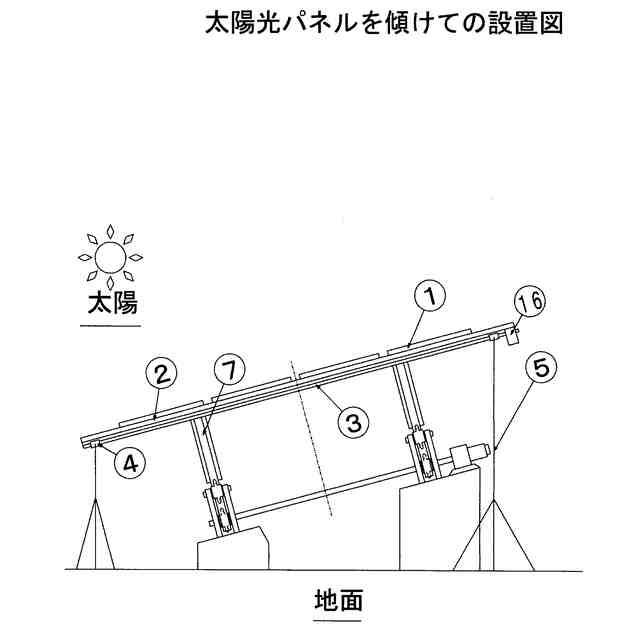

チェーン駆動による太陽光パネルを傾ける装置が強固なことにより、太陽光パネルを太陽の方向に傾け移動することにより発電効率が上がり、
雪国の積雪の問題では太陽光パネルを垂直近くまで倒して、回避することが出来る。
強風の時や台風などの強風に耐える構造であり太陽光パネルの方向を変えることで回避することが可能です。
【発明の効果】
【０００７】
太陽光パネルを太陽の方向に傾けることにより発電効率が上がり、太陽光パネルを傾ける構造がシンプルなことにより、実用性があります。
【図面の簡単な説明】
【０００８】

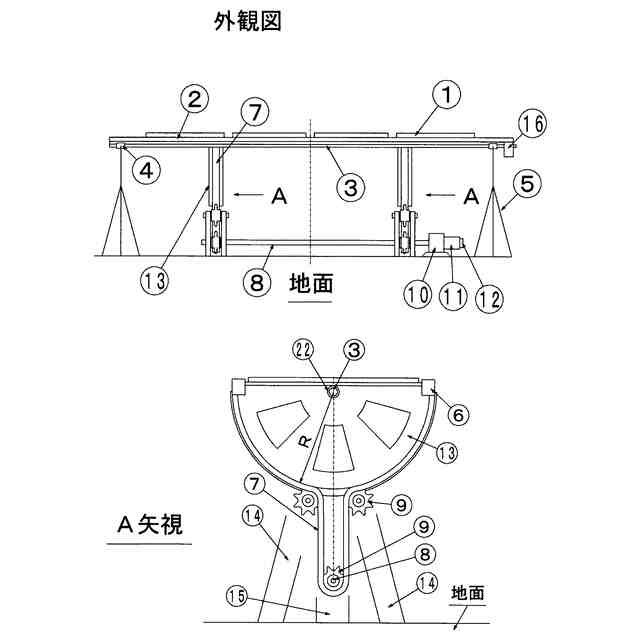

外観図太陽光パネル取り付け板２に太陽光パネル１が設置されており。太陽光パネル取り付け板２の下に中心シャフト固定ブロック４が、取り付けられ中心シャフト固定ブロック４には、中心シャフトが入っており中心シャフトを中心に太陽光パネル１が回転移動します。中心シャフト固定ブロック４が中心シャフト固定用支柱５で大地に固定されている。太陽光パネル取り付け板２にチェーン取り付け案内板１３が取り付けられ、このチェーン取り付け案内板１３（半円形状なっている）にチェーンが外周上に沿うように取り付けられスプロケット９の３個を、経由してチェーン固定ブロック６でセットされています。スプロケット９はスプロケット支え支柱１４と１５で固定されておりチェーン固定ブロック６はチェーンたるみ調整付き、減速機１０にモーター１１と電磁ブレーキ１２が付いたモーター１１が駆動することにより、スプロケット９を回転させることによりチェーン７を経由して、中心シャフト３を中心に太陽光パネルを傾斜することが出来ます。減速機は４００分の１位で強風や台風の時は電磁ブレーキも利用します。スイッチ格納ボックス内のスイッチ１８を起点にしてコンピュウターによりモーターを回し、タイマーで制御して太陽光パネル１を傾斜して使用します。
【０００９】

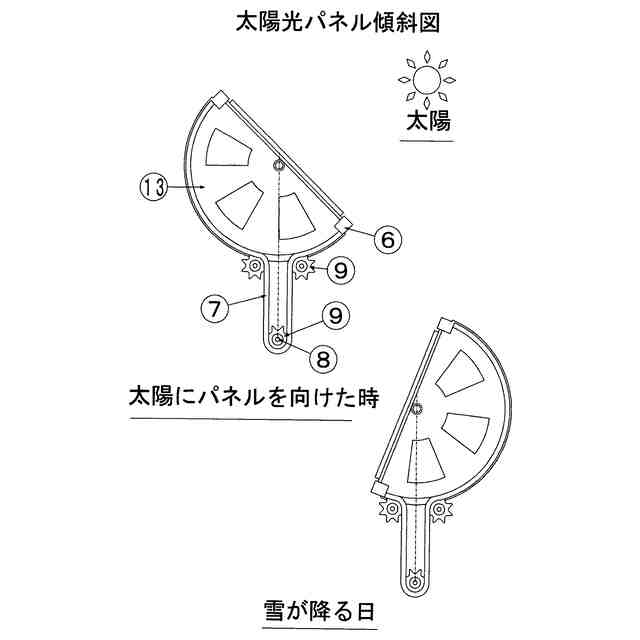

太陽光パネル傾斜図駆動シャフト８が回転することにより、スプロケット９が回転してチェーン駆動して、太陽光パネルが傾斜した図です。
【００１０】

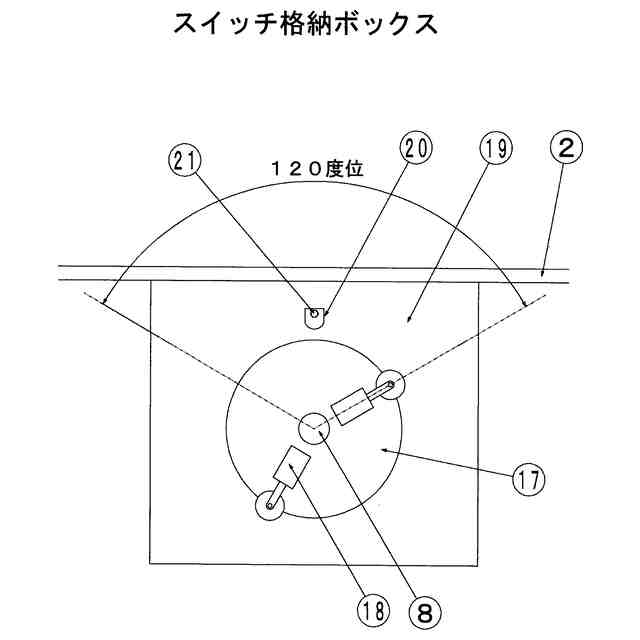

スイッチ格納ボックス中心シャフト３にスイッチ取り付け板１７が取り付けられており、そのスイッチ取り付け板１７にスイッチ１８取り付けられている。太陽光パネル取り付け板２にスイッチ格納ボックス１６が取り付けられており、スイッチ格納ボックスの１部１９にスイッチ用コマ２０が、スイッチ用コマ取り付けボルト２１で取り付けられている。太陽光パネル取り付け板２が移動することによりスイッチ用コマ２０がスイッチ１８を作動させることが出来る。スイッチ１８は作動することにより太陽光パネル取り付け板２がこれ以上傾斜しない様にする為の、防止用スイッチ１８です。スイッチ１８を起点にしてコンピュウターによりモーターを回し、タイマーで制御して太陽光パネル１を傾斜して使用します。
（【００１１】以降は省略されています）
