公開番号2024180374
公報種別公開特許公報(A)
公開日2024-12-26
出願番号2024096975
出願日2024-06-14
発明の名称フィルター
出願人白金科技股分有限公司
代理人個人,個人
主分類G02B 5/22 20060101AFI20241219BHJP(光学)
要約【課題】フィルターに特定の近赤外線吸収層を設置することにより、近赤外線を効率よく吸収させ、可視光線透過率に優れており、後加工の負担を軽減することができるフィルターの提供。
【解決手段】基材層20と前記基材層20の上にある近赤外線吸収層10と含むフィルター1であって、前記近赤外線吸収層10は、銅錯体を含み、前記銅錯体は、銅イオンを供給するために用いられる銅化合物、下記式1で示されるホスホン酸、及び少なくとも1種の式2～式4で示されるリン含有化合物により形成され、前記フィルター1の入射光波長930nm～950nmに対するOD値は4超である。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2024180374000008.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">26</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">59</com:WidthMeasure> </com:Image>
【選択図】図1A
特許請求の範囲【請求項１】
基材層と、前記基材層の上にある近赤外線吸収層とを含む、フィルターであって、

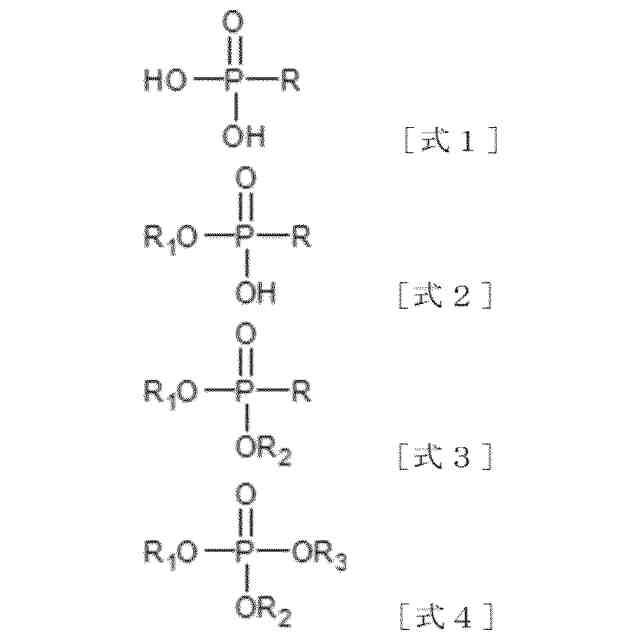

前記近赤外線吸収層は銅錯体を含み、前記銅錯体は、銅イオンを供給するために用いられる銅化合物、下記式１で示されるホスホン酸、及び少なくとも１種の式２～式４で示されるリン含有化合物により形成され、
TIFF
2024180374000007.tif
106
67
（式中、Ｒ、Ｒ
１
、Ｒ
２
、Ｒ
３
は、それぞれ独立して、置換若しくは無置換のＣ
１
～Ｃ
１２
アルキル又は置換若しくは無置換のＣ
６
～Ｃ
１２
アリールである。）
前記フィルターの入射光波長９３０ｎｍ～９５０ｎｍに対するＯＤ値は４超である、フィルター。
続きを表示（約 820 文字）【請求項２】
前記置換若しくは無置換のＣ
１
～Ｃ
１２
アルキルは、メチル、エチル、ｎ－プロピル、イソプロピル、ｎ－ブチル、ｓｅｃ－ブチル、イソブチル、及びｔｅｒｔ－ブチルからなる群より選択され、前記置換若しくは無置換の之Ｃ
６
～Ｃ
１２
アリールは、フェニル、ナフチル、及びクロロフェニルからなる群より選択される、請求項１に記載のフィルター。
【請求項３】
前記近赤外線吸収層のヘイズは０．４％以下である、請求項１に記載のフィルター。
【請求項４】
前記近赤外線吸収層のＸ線光電子スペクトルは、結合エネルギーが９３０電子ボルト（ｅＶ）～９４０電子ボルトである場合、少なくとも１つのメインピークを有する、請求項１に記載のフィルター。
【請求項５】
前記少なくとも１つのメインピークの１秒あたりのカウント数の値は４５００以上である、請求項４に記載のフィルター。
【請求項６】
入射光波長９４０ｎｍに対するＯＤ値は４．５超である、請求項１に記載のフィルター。
【請求項７】
前記近赤外線吸収層の厚さが２５μｍ～１５０μｍである、請求項１に記載のフィルター。
【請求項８】
前記基材層の材料はガラスであり、前記基材層の厚さは２００μｍ～５００μｍである、請求項１に記載のフィルター。
【請求項９】
前記基材層の前記近赤外線吸収層とは反対側にあるフィルター層をさらに含む、請求項１に記載のフィルター。
【請求項１０】
前記フィルター層は第１の吸収染料層及び／又は第２の吸収染料層をさらに含み、前記第１の吸収染料層は近赤外線吸収染料を含み、前記第２の吸収染料層は紫外線染料を含む、請求項９に記載のフィルター。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、フィルターに関し、特に、銅錯体を含有する近赤外線吸収層を含むフィルターに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近赤外線吸収フィルターは、イメージセンサーなどの光学装置中に広く使用されているが、画像解像度とパターンの光学品質に対する要求が日々高まるにつれ、現在の近赤外線吸収フィルターは、新しい要求に対応できなくなった。したがって、現在、基準が高くなる厳しい要求に応えるために、可視光領域で良好な透過率を有し、かつ近赤外線領域で良好な遮蔽性（すなわち、現在の８～１５％の透過率よりも低い）を有する近赤外線吸収剤の開発が必要となった。
【０００３】
一方、現在広く使用されている光学識別素子は、一般的には、近赤外線、特に波長が９４０ｎｍの近赤外線を識別光源としているため、光学識別素子及びイメージセンサーを備える裝置には、イメージセンサーのフィルターで前記識別光源を効果的に遮断する必要がある。
【０００４】
吸収型フィルターのフィルター効果は、材料の厚さと依存し、薄いほど光透過率が良くなり、厚いほど光のフィルター効果が大きくなる。公知の技術において、フィルターの上にあるブルーガラスや染料吸収層などの近赤外線遮断能を有する材料の厚さを増やすか、又は反射防止膜などの光学コーティングの枚数及び膜厚を厚くすることで、フィルター効果を向上させる技術的手段が報告されている。しかしながら、携帯性（例えば、軽い、薄い、短い、小さい）がより重視されるようになるため、材料又はコーティングの厚さを増やすことで光学性能を改善する技術的手段は、既に要求を満たしていない。
【０００５】
加えて、コーティングの厚さを増やすことでフィルター効果を高めることができるが、コーティングの厚さ及び複雑さが増加するにつれて、材料の加工性及びプロセスの難しさが劣り、かつ損失率も増加する。その結果、コストが増加し、産業上の利用性の減少を招く。コーティングの厚膜化も画質劣化の低減を引き起こし、高解像度の追求という傾向を満たしていない。
【発明の概要】
【０００６】

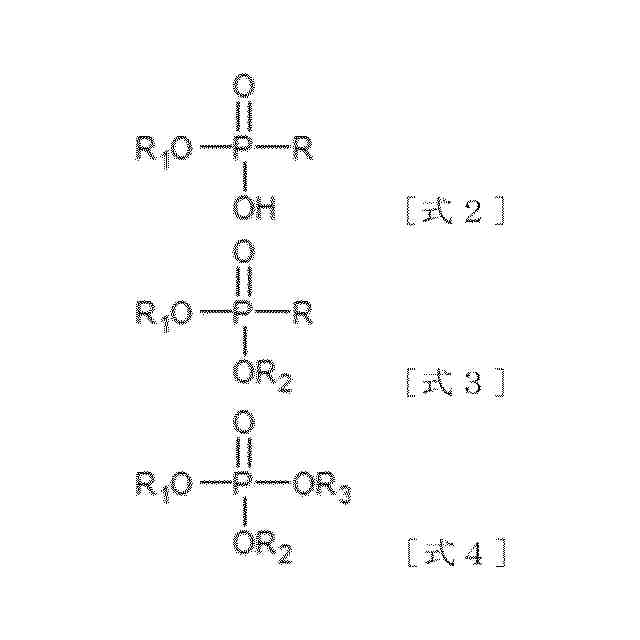

前述した課題に対して、本開示は、基材層と、前記基材層の上にある近赤外線吸収層とを含むフィルターであって、
前記近赤外線吸収層は銅錯体を含み、前記銅錯体は、銅イオンを供給するために用いられる銅化合物、下記式１で示されるホスホン酸、及び少なくとも１種の式２～式４で示されるリン含有化合物により形成され、
TIFF
2024180374000002.tif
106
67
（式中、Ｒ、Ｒ
１
、Ｒ
２
、Ｒ
３
は、それぞれ独立して、置換若しくは無置換のＣ
１
～Ｃ
１２
アルキル又は置換若しくは無置換のＣ
６
～Ｃ
１２
アリールである。）
前記フィルターの入射光波長９３０ｎｍ～９５０ｎｍに対するＯＤ値は４超である、フィルター、を提供する。
【０００７】
一実施形態において、置換若しくは無置換のＣ
１
～Ｃ
１２
アルキルは、メチル、エチル、ｎ－プロピル、イソプロピル、ｎ－ブチル、ｓｅｃ－ブチル、イソブチル、及びｔｅｒｔ－ブチルからなる群より選択され、置換若しくは無置換のＣ
６
～Ｃ
１２
アリールは、フェニル、ナフチル、及びクロロフェニルからなる群より選択される。
【０００８】
一実施形態において、近赤外線吸収層のヘイズは０．４％以下となる。
【０００９】
一実施形態において、近赤外線吸収層のＸ線光電子スペクトルは、結合エネルギー（ｂｉｎｄｉｎｇｅｎｅｒｇｙ）が９３０電子ボルト（ｅＶ）～９４０電子ボルトである場合、少なくとも１つのメインピークを有する。他の実施形態において、Ｘ線光電子スペクトルにおける少なくとも１つのメインピークの１秒あたりのカウント数（ｃｏｕｎｔｓｐｅｒｓｅｃｏｎｄ）値は４５００以上である。
【００１０】
一実施形態において、近赤外線吸収層の厚さは２５μｍ～１５０μｍである。
（【００１１】以降は省略されています）
