公開番号2025050471
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159276
出願日2023-09-22
発明の名称回転電機用インサート部材
出願人TPR株式会社,TPR工業株式会社
代理人弁理士法人秀和特許事務所
主分類H02K 5/06 20060101AFI20250327BHJP(電力の発電,変換,配電)
要約【課題】熱伝導性を良好に制御し得るインサート部材を提供する
【解決手段】回転電機のアルミニウム合金製モーターケースに鋳込まれる略円筒形状のインサート部材であって、インサート部材の外周面には、複数の凹凸部が形成され、インサート部材を、インサート部材の中心軸を含む仮想平面によりインサート部材を軸方向に沿って、2分割に切断したときに現れる一切断面における、所定の軸方向長さの範囲において、複数の凹凸部の輪郭を含む、外周面の輪郭に沿った線を輪郭線としたとき、輪郭線の長さを、所定の軸方向長さで割った値である外周面長さ比が、1.15以上となる。
【選択図】図1
特許請求の範囲【請求項１】
回転電機のアルミニウム合金製モーターケースに鋳込まれる略円筒形状のインサート部材であって、
前記インサート部材の外周面には、凹部と凸部とを含む凹凸部が形成され、

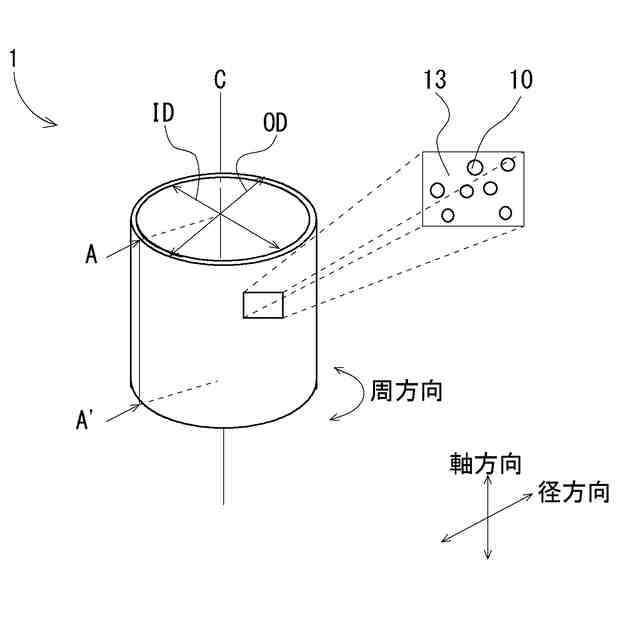

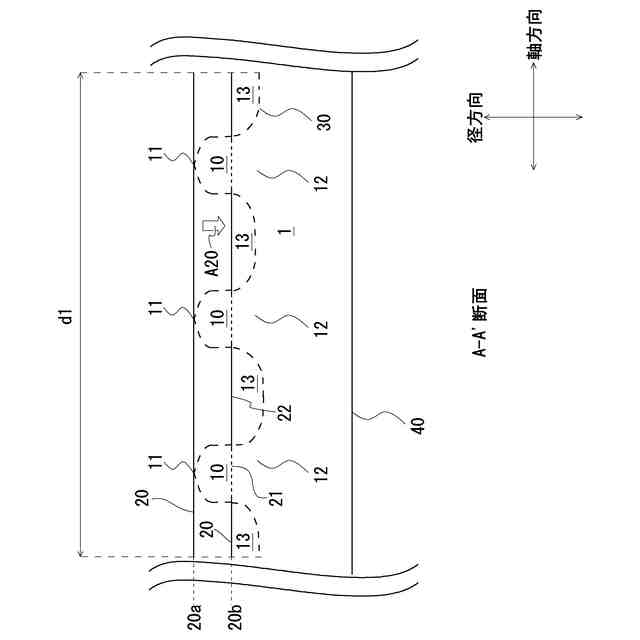

前記インサート部材の中心軸を含む仮想平面により前記インサート部材を軸方向に沿って、２分割に切断したときに前記中心軸の両側に一つずつ現れる切断面のうちの一方である一切断面において、
所定の軸方向長さの範囲における、前記凹凸部の輪郭を含む、前記外周面の輪郭に沿った線を輪郭線としたとき、
前記輪郭線の長さを前記所定の軸方向長さで割った値である外周面長さ比が、１．１５以上となる、
回転電機用インサート部材。
続きを表示（約 1,800 文字）【請求項２】
前記インサート部材は、前記所定の軸方向長さの範囲において、前記インサート部材の内周面と平行な線分を前記一切断面と重ねた際に、前記線分上で前記インサート部材が前記線分に重なる実体部領域と、前記線分上で前記インサート部材が前記線分に重ならない非実体部領域と、を画定し、
前記線分上において、前記所定の軸方向長さの範囲のうち、前記実体部領域の割合を示す値を実体部比率として、

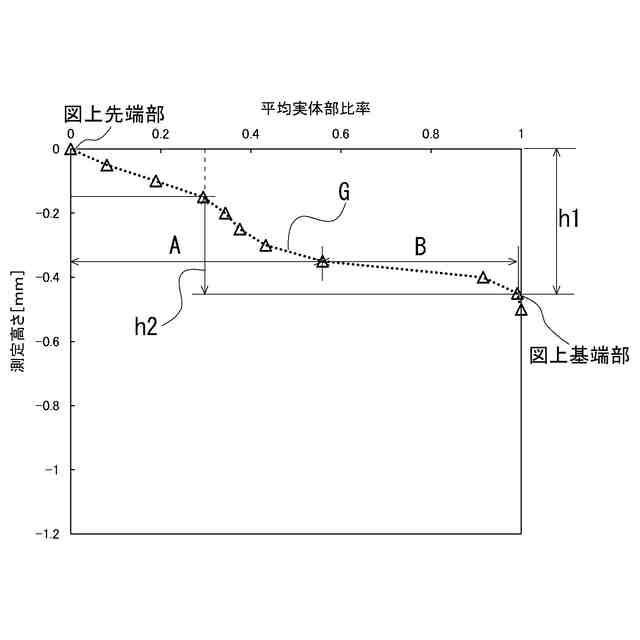

前記インサート部材における前記一切断面において、前記線分を、前記凹凸部において最も突出している前記凸部の先端部から前記凸部の基端部側に向かって、前記凹凸部の高さ方向に沿って所定のピッチで移動させた各測定点の前記実体部比率の値を順にプロットし、横軸に前記実体部比率を表し、縦軸に前記高さ方向における前記先端部からの距離を測定高さとして表した図を実体部集計図として、
複数の前記一切断面に基づいた前記各測定点における前記実体部比率の平均を平均実体部比率として、前記平均実体部比率を順にプロットした前記実体部集計図を平均実体部集計図として、
前記平均実体部集計図において、前記平均実体部比率が０の位置を図上先端部として、前記先端部側から前記基端部側に向かって順にプロットされた前記平均実体部比率が０．９８を初めて超えた位置を図上基端部として、
前記図上先端部から前記図上基端部までの距離を前記凹凸部の平均最大高さとしたとき、

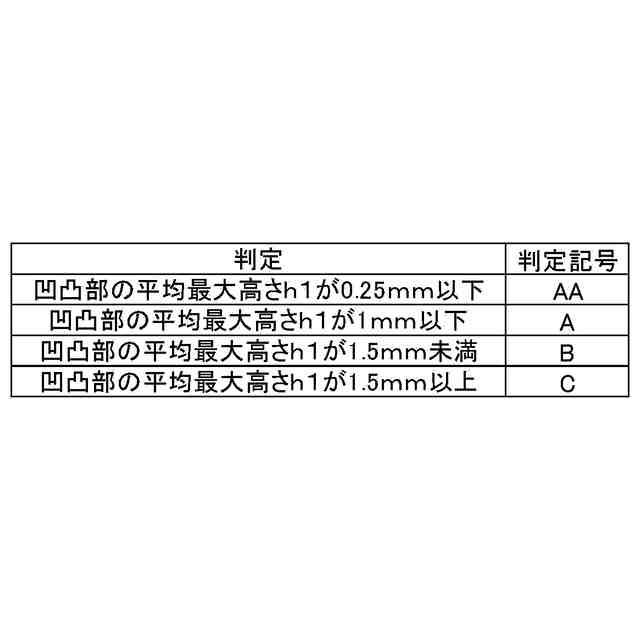

前記凹凸部の平均最大高さが０．１５ｍｍ以上１．５０ｍｍ以下である、
請求項１に記載の回転電機用インサート部材。
【請求項３】
前記図上基端部から前記図上先端部側へ高さを０．１０ｍｍ移動した位置における前記平均実体部比率をＡとして、前記外周面長さ比をＡで割った値を第一界面パラメータとしたとき、
前記第一界面パラメータが１．３０以上である、
請求項２に記載の回転電機用インサート部材。
【請求項４】
前記インサート部材の外径から内径を引いた値の半分を前記インサート部材の厚さとしたとき、
前記インサート部材の厚さが前記インサート部材の外径の０．８％以上である、
請求項１に記載の回転電機用インサート部材。
【請求項５】
前記外周面に、粗面化処理が施されている、
請求項１に記載の回転電機用インサート部材。
【請求項６】
前記インサート部材の前記外周面は、前記軸方向における一部において、前記外周面長さ比が１．１５未満である領域と前記第一界面パラメータが１．３０未満である領域とのうち少なくも一方を有する、
請求項３に記載の回転電機用インサート部材。
【請求項７】
前記平均実体部集計図において、
前記図上基端部における前記平均実体部比率から、ある前記測定高さにおける前記平均実体部比率を引いた値を平均非実体部比率として、前記図上基端部から前記図上先端部側へ高さを０．１０ｍｍ移動した位置における前記平均非実体部比率をＢとしたとき、
０．１０／Ｂ≦１．３０である、
請求項３に記載の回転電機用インサート部材。
【請求項８】
前記平均実体部集計図において、
前記図上基端部における前記平均実体部比率から、ある前記測定高さにおける前記平均実体部比率を引いた値を平均非実体部比率として、前記図上基端部から前記図上先端部側へ高さを０．１０ｍｍ移動した位置における前記平均非実体部比率をＢとしたとき、
０．１０×Ｂ≧０．０１である、
請求項３に記載の回転電機用インサート部材。
【請求項９】
前記平均実体部集計図において、
前記図上基端部から前記平均実体部比率が０．３０の位置までの高さが０．４０ｍｍ以下である、
請求項３に記載の回転電機用インサート部材。
【請求項１０】
前記平均実体部集計図において、
前記外周面長さ比を、前記図上基端部から前記平均実体部比率が０．３０の位置までの高さで割った値である第二界面パラメータが、４．００以上である、
請求項３に記載の回転電機用インサート部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転電機用インサート部材に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
一般的に、回転電機のモーターケースの構造部材として、アルミニウム合金が多く用いられている。また、当該モーターケースにおいて、ステータを配置する部分には、強度を補うために、鉄系材料により略円筒形状に形成された高強度部材をインサート部材として使用する場合がある。これに関連して、圧入や鋳込みによりモーターケースと一体化されるインサート部材の外周面に凹凸を設けることが提案されている（例えば、特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１６９５００号公報
特許第６６５５５６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

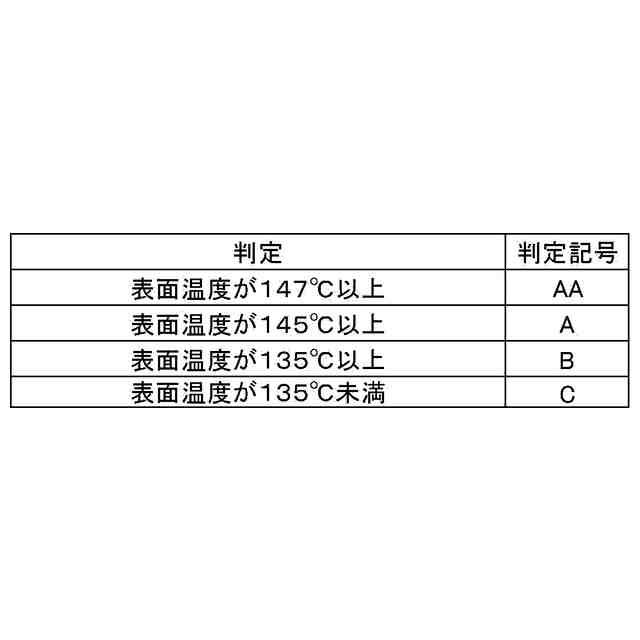

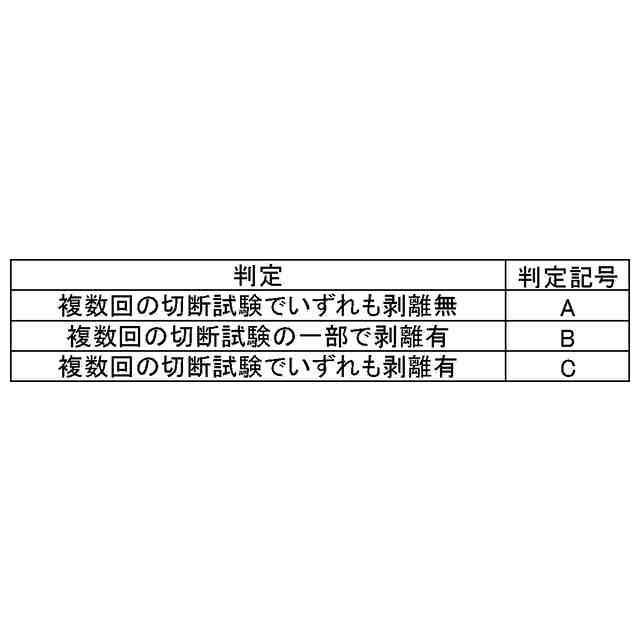

しかしながら、鉄系材料で形成されたインサート部材は、モーターケースの構造部材として一般的に多く用いられるアルミニウム合金と比較して熱伝導性に劣る。そのため、インサート部材の外周面に設けられた凹凸によりモーターケースとの接合強度が高められる一方で、ステータ等の発熱体が発する熱を効率的に外部に放熱できず、モーターの出力低下やモーターに使用される磁石の磁力低下を招く虞があった。
【０００５】

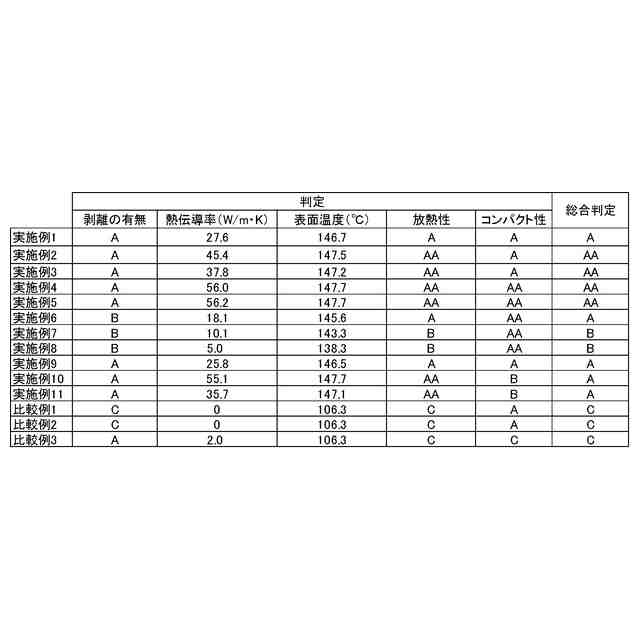

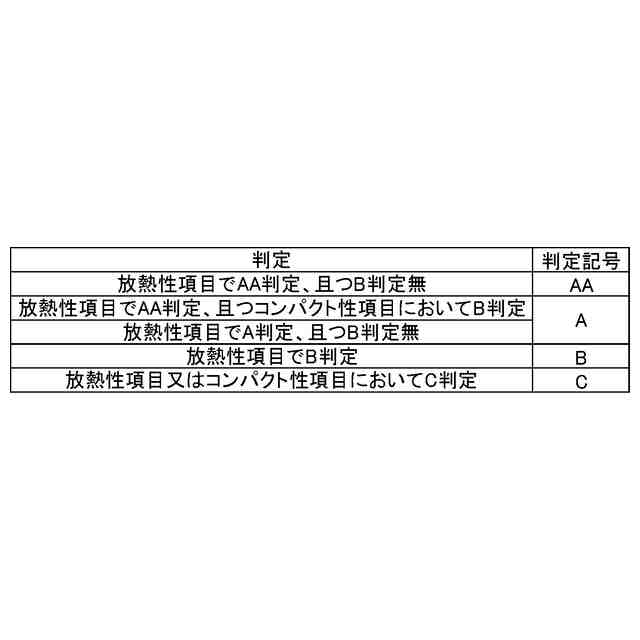

本発明の技術は、上記した実情に鑑みてなされたものであり、その目的は、インサート部材とモーターケースとの界面における熱伝導性を良好に制御し得るインサート部材を提供することにある。
【課題を解決するための手段】
【０００６】

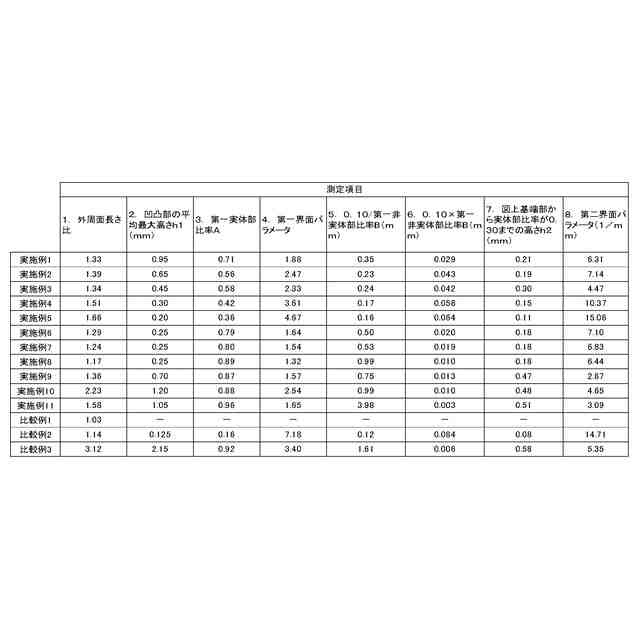

上記課題を解決するために、本発明の技術は以下の構成を採用した。本発明に係る技術の一側面としての回転電機用インサート部材は、回転電機のアルミニウム合金製モーターケースに鋳込まれる略円筒形状のインサート部材であって、前記インサート部材の外周面には、凹部と凸部とを含む凹凸部が形成され、前記インサート部材の中心軸を含む仮想平面により前記インサート部材を軸方向に沿って、２分割に切断したときに前記中心軸の両側に一つずつ現れる切断面のうちの一方である一切断面において、所定の軸方向長さの範囲における、前記凹凸部の輪郭を含む、前記外周面の輪郭に沿った線を輪郭線としたとき、前記輪郭線の長さを前記所定の軸方向長さで割った値である外周面長さ比が、１．１５以上となる。
【０００７】
また、前記インサート部材は、前記所定の軸方向長さの範囲において、前記インサート部材の内周面と平行な線分を前記一切断面と重ねた際に、前記線分上で前記インサート部材が前記線分に重なる実体部領域と、前記線分上で前記インサート部材が前記線分に重ならない非実体部領域と、を画定し、前記線分上において、前記所定の軸方向長さの範囲のうち、前記実体部領域の割合を示す値を実体部比率として、前記インサート部材における前記一切断面において、前記線分を、前記凹凸部において最も突出している前記凸部の先端部から前記凸部の基端部側に向かって、前記凹凸部の高さ方向に沿って所定のピッチで移動させた各測定点の前記実体部比率の値を順にプロットし、横軸に前記実体部比率を表
し、縦軸に前記高さ方向における前記先端部からの距離を測定高さとして表した図を実体部集計図として、複数の前記一切断面に基づいた前記各測定点における前記実体部比率の平均を平均実体部比率として、前記平均実体部比率を順にプロットした前記実体部集計図を平均実体部集計図として、前記平均実体部集計図において、前記平均実体部比率が０の位置を図上先端部として、前記先端部側から前記基端部側に向かって順にプロットされた前記平均実体部比率が０．９８を初めて超えた位置を図上基端部として、前記図上先端部から前記図上基端部までの距離を前記凹凸部の平均最大高さとしたとき、前記凹凸部の平均最大高さが０．１５ｍｍ以上１．５０ｍｍ以下であってもよい。
【０００８】
また、前記図上基端部から前記図上先端部側へ高さを０．１０ｍｍ移動した位置における前記平均実体部比率をＡとして、前記外周面長さ比をＡで割った値を第一界面パラメータとしたとき、前記第一界面パラメータが１．３０以上であってもよい。
【０００９】
また、前記インサート部材の外径から内径を引いた値の半分を前記インサート部材の厚さとしたとき、前記インサート部材の厚さが前記インサート部材の外径の０．８％以上であってもよい。
【００１０】
また、前記外周面に、粗面化処理が施されていてもよい。
（【００１１】以降は省略されています）
