公開番号2025134556
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032537
出願日2024-03-04
発明の名称インバータ装置
出願人株式会社デンソー
代理人個人,個人
主分類H02M 7/48 20070101AFI20250909BHJP(電力の発電,変換,配電)
要約【課題】分割基板の有効活用による小型化を図ったインバータ装置を提供する。
【解決手段】インバータ装置は、インバータ回路と、インバータ回路の作動を制御する制御回路と、制御回路が搭載され周方向CDに並べられた複数の分割基板821と、複数の分割基板821を支持する支持部材200と、を備える。複数の分割基板821のうち、周方向に隣り合う2つを第1分割基板8211および第2分割基板8212とする。第1分割基板8211の端面には、周方向に突出する形状であり、支持部材200に取り付けられる第1凸部(凸部P1)が形成されている。第2分割基板8212の端面には、周方向に突出する形状であり、支持部材200に取り付けられる第2凸部(凸部Q1)が形成されている。第1凸部と第2凸部が、回転中心を通る共通の直線上の異なる位置にある。

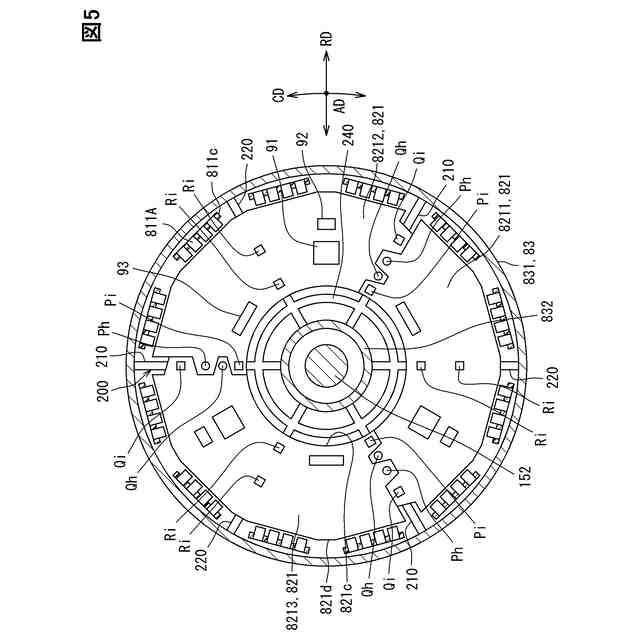

【選択図】図5
特許請求の範囲【請求項１】
直流電力を交流電力に変換してモータ装置（６０）へ供給するインバータ回路（８１）と、
前記インバータ回路の作動を制御する制御回路（８２）と、
前記インバータ回路または前記制御回路が搭載され、前記モータ装置の回転の周方向に並べられた複数の分割基板（８２１）と、
複数の前記分割基板を支持する支持部材（２００）と、を備え、
複数の前記分割基板のうち、前記周方向に隣り合う２つを第１分割基板（８２１１）および第２分割基板（８２１２）とし、
前記第１分割基板のうち前記第２分割基板に対向する端面（Ｐ）には、前記周方向に突出する形状であり、前記支持部材に取り付けられる第１凸部（Ｐ１）が形成され、
前記第２分割基板のうち前記第１分割基板に対向する端面（Ｑ）には、前記周方向に突出する形状であり、前記支持部材に取り付けられる第２凸部（Ｑ１）が形成され、
前記第１凸部と前記第２凸部が、前記モータ装置の回転中心を通る共通の直線上の異なる位置にあるインバータ装置。
続きを表示（約 1,000 文字）【請求項２】
複数の前記分割基板の各々が、前記第１分割基板および前記第２分割基板のいずれにも該当するよう、前記第１凸部および前記第２凸部の両方が、複数の前記分割基板の各々に形成されている、請求項１に記載のインバータ装置。
【請求項３】
複数の前記分割基板の全てが同一の外形形状である、請求項１または２に記載のインバータ装置。
【請求項４】
Ｎを自然数とし、前記モータ装置はＮ相分の巻線（６３ａ、６３ｂ）を有し、
前記制御回路には、前記インバータ回路へＮ相毎に駆動信号を出力する駆動回路（９１、９２）と、前記駆動回路の作動を指令する指令回路（９４）と、が含まれており、
前記駆動回路は前記分割基板に搭載されている、請求項１または２に記載のインバータ装置。
【請求項５】
ｍおよびＮ／ｍを自然数とし、１つの前記分割基板にＮ／ｍ個の前記駆動回路が搭載されている、請求項４に記載のインバータ装置。
【請求項６】
ｍおよびＮ／ｍを自然数とし、１つの前記分割基板にＮ／２ｍ個の前記駆動回路が搭載されている、請求項４に記載のインバータ装置。
【請求項７】
Ｎ＝６かつｍ＝３である、請求項６に記載のインバータ装置。
【請求項８】
前記指令回路は、複数の前記駆動回路に対して統括して指令し、前記分割基板とは別の制御基板（８２２Ａ、８２２Ｂ）に搭載され、
前記分割基板には、前記周方向に突出する形状であり、前記制御基板を保持する保持部材（９５）が取り付けられる第３凸部（Ｐ２、Ｑ２）が形成され、
前記第１凸部、前記第２凸部および前記第３凸部が、前記回転中心を通る共通の直線上の異なる位置にある、請求項４に記載のインバータ装置。
【請求項９】

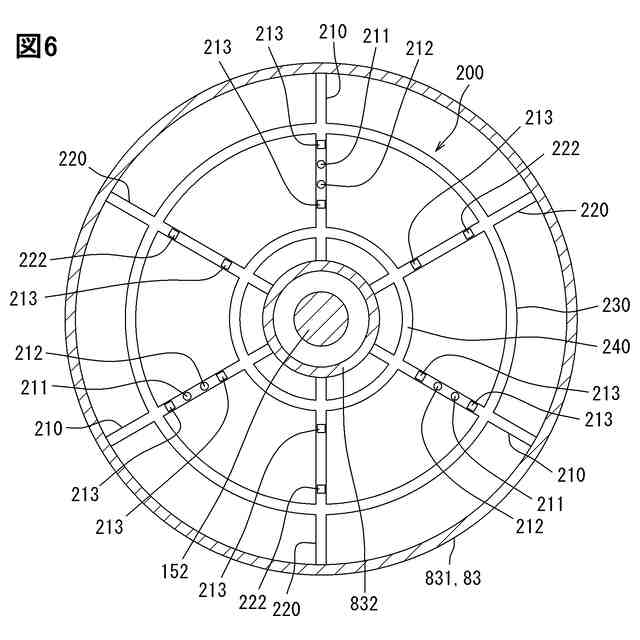

前記支持部材は、径方向に延びる複数の梁部（２１０）を有し、
前記第１凸部および前記第２凸部は、前記梁部に取り付けられている、請求項１または２に記載のインバータ装置。
【請求項１０】
前記第１凸部は、前記梁部に締結される第１締結部（Ｐｈ）を有し、
前記第２凸部は、前記梁部に締結される第２締結部（Ｑｈ）を有し、
前記第１締結部および前記第２締結部は前記径方向に並んでいる、請求項９に記載のインバータ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この明細書における開示は、直流電力を交流電力に変換するインバータ装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、直流電力を交流電力に変換してモータへ供給するインバータ装置が記載されている。インバータ装置は、各種の電子部品が実装される制御基板を有する。この制御基板は、モータ回転の周方向に並べられた複数の基板（分割基板）に分割されている。これらの分割基板は、インバータケースに取り付けられて支持されている。分割基板の部品実装面に、インバータケースへの取付部が存在している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１８３６１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、分割基板に実装される電子部品やプリント配線のレイアウトは、取付部の存在によって制約を受ける。特に取付部の周辺部分では部品実装面が有効に活用されにくく、分割基板の大型化を招く。
【０００５】
開示される１つの目的は、分割基板の有効活用による小型化を図ったインバータ装置を提供することである。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示の第１態様によるインバータ装置は、
直流電力を交流電力に変換してモータ装置（６０）へ供給するインバータ回路（８１）と、
インバータ回路の作動を制御する制御回路（８２）と、
インバータ回路または制御回路が搭載され、モータ装置の回転の周方向に並べられた複数の分割基板（８２１）と、
複数の分割基板を支持する支持部材（２００）と、を備え、
複数の分割基板のうち、周方向に隣り合う２つを第１分割基板（８２１１）および第２分割基板（８２１２）とし、
第１分割基板のうち第２分割基板に対向する端面（Ｐ）には、周方向に突出する形状であり、支持部材に取り付けられる第１凸部（Ｐ１）が形成され、
第２分割基板のうち第１分割基板に対向する端面（Ｑ）には、周方向に突出する形状であり、支持部材に取り付けられる第２凸部（Ｑ１）が形成され、
第１凸部と第２凸部が、モータ装置の回転中心を通る共通の直線上の異なる位置にある。
【０００７】
ここで、上記第１態様に反して分割基板の端面に凸部が形成されていない場合、分割基板のうち支持部材への取付部分に対して径方向に隣接する領域が、有効に活用しにくい狭い形状になる。この狭い領域は無駄なスペースになりやすい。その場合、取付部分の分だけ分割基板が周方向に大型化する。これに対し上記第１態様では、分割基板のうち支持部材への取付部分である第１凸部および第２凸部が、周方向に突出する形状である。そのため、上述した有効活用しにくい無駄スペースを無くすことができる。しかも、第１凸部と第２凸部が、モータ装置の回転中心を通る共通の直線上の異なる位置にあるので、周方向への大型化も抑制できる。
【０００８】
上記目的を達成するため、本開示の第２態様によるインバータ装置は、
直流電力を交流電力に変換するための電気回路（８１、８２）と、
電気回路が搭載された分割基板（８２１）と、を備え、
分割基板は、所定の周方向に円弧状に延びる形状であり、

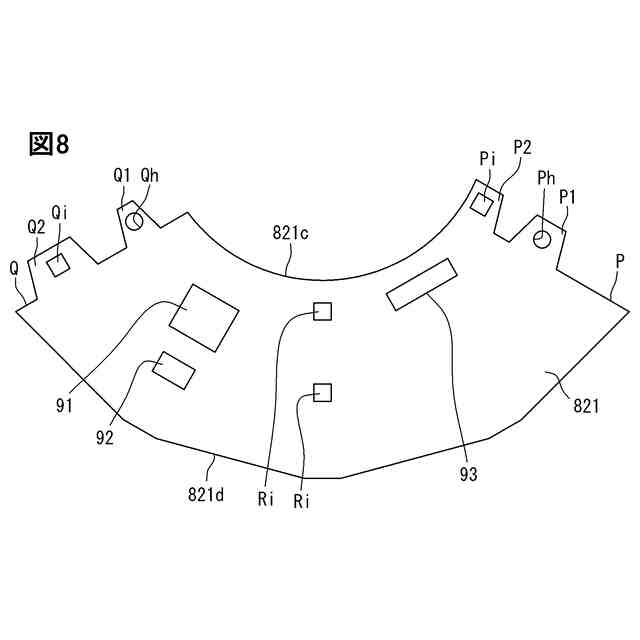

分割基板のうち周方向における一方の端面（Ｐ）には、周方向に突出する形状であり、所定の支持部材（２００）に取り付けられる第１凸部（Ｐ１）が形成され、
基板のうち周方向における他方の端面（Ｑ）には、周方向に突出する形状であり、支持部材に取り付けられる第２凸部（Ｑ１）が形成され、
第１凸部および第２凸部は、基板の径方向における位置を互いに異ならせている。
【０００９】
上記第２態様に係る分割基板を周方向に複数並べれば、一方の分割基板の第１凸部と、他方の分割基板の第２凸部は、径方向位置を互いに異ならせることになる。そのため、一方の分割基板の第１凸部と他方の分割基板の第２凸部が、円弧中心を通る共通の直線状の異なる位置となるようにできる。よって、上述した有効活用しにくい無駄スペースを無くすことができ、周方向への大型化も抑制できる。
【００１０】
尚、上記括弧内の参照番号は、後述する実施形態における具体的な構成との対応関係の一例を示すものにすぎず、技術的範囲を何ら制限するものではない。
