特許ウォッチ

公開番号2025067838
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024174837
出願日2024-10-04
発明の名称電波吸収体及び該電波吸収体を含む電波吸収構造体
出願人出光興産株式会社
代理人弁理士法人平和国際特許事務所
主分類H05K 9/00 20060101AFI20250417BHJP(他に分類されない電気技術)
要約【課題】高い電波吸収特性を有し、かつ、高価な炭素繊維の使用量を抑制できる電波吸収体を提供する。
【解決手段】炭素粒子と、炭素繊維と、樹脂とを含み、炭素粒子は、BJH(Barrett Joyner Halenda)法で求めた孔径が2nm以上50nm以下であるメソ孔を有し、炭素粒子のBET比表面積が、500m²/g以上1,000m²/g以下、炭素粒子の窒素原子と炭素原子のモル比(N/C)が、0.0010以上0.01以下である、電波吸収体。
【選択図】なし
特許請求の範囲【請求項１】
炭素粒子と、炭素繊維と、樹脂とを含み、
前記炭素粒子は、ＢＪＨ（ＢａｒｒｅｔｔＪｏｙｎｅｒＨａｌｅｎｄａ）法で求めた孔径が２ｎｍ以上５０ｎｍ以下であるメソ孔を有し、
前記炭素粒子のＢＥＴ比表面積が、５００ｍ
２
／ｇ以上１，０００ｍ
２
／ｇ以下であり、
前記炭素粒子の窒素原子と炭素原子のモル比（Ｎ／Ｃ）が、０．００１０以上０．０１０以下である、電波吸収体。
続きを表示（約 550 文字）【請求項２】
前記樹脂がシリコーン樹脂である、請求項１に記載の電波吸収体。
【請求項３】
前記炭素繊維の含有量が０．５質量％以上２．４質量％以下である、請求項１又は２に記載の電波吸収体。
【請求項４】
前記炭素粒子のＢＥＴ比表面積が、５００ｍ
２
／ｇ以上６００ｍ
２
／ｇ以下である、請求項１～３のいずれかに記載の電波吸収体。
【請求項５】
前記炭素粒子は、ＢＪＨ法で求めた孔径が２ｎｍ以上３０ｎｍ以下であるメソ孔を有する、請求項１～４のいずれかに記載の電波吸収体。
【請求項６】
前記モル比（Ｎ／Ｃ）が、０．００５０以上０．００８０以下である、請求項１～５のいずれかに記載の電波吸収体。
【請求項７】
前記炭素粒子は１３００℃以上で加熱して得られる、請求項１～６のいずれかに記載の電波吸収体。
【請求項８】
請求項１～７のいずれかに記載の電波吸収体と、電波反射体とを、積層した構造を有する、電波吸収構造体。
【請求項９】
７５ＧＨｚ～１０５ＧＨｚの周波数領域全体における電波の吸収量が３０％以上である、請求項８に記載の電波吸収構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電波吸収体及び該電波吸収体を含む電波吸収構造体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
現代社会において電波は、放送、通信、医療、化学分析、位置測定、遠隔操作等、様々な分野で利用されている。例えば、周波数帯が３０～３００ＧＨｚである電波を使用するミリ波レーダーは、車両の自動運転を支える重要技術の１つである。
【０００３】
ミリ波レーダーは、上記周波数帯の電波を使用して、対象物との距離、速度、角度を測定する。利用技術の１つである車両自動運転を例に挙げると、ＡＤＡＳ（先進運転支援システム）の普及に伴い、前方監視用レーダーとして長距離を検知できる７６～７９ＧＨｚのミリ波レーダーが使用されている。ミリ波レーダーは、ミリ波を発信し、対象物で反射して戻ってきたミリ波を受信用のアンテナで受け取ることにより、対象物との距離等を検出する。
【０００４】
ミリ波レーダーの装置では、アンテナと制御回路との間に電波を遮蔽する遮蔽部材を設けている。これにより、対象物以外（路面等）で反射したミリ波の受信による、検出精度の低下を抑制している。
例えば、特許文献１～３には、樹脂に炭素繊維等のフィラーを配合した遮蔽部材（シールド材）が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－２１０４０９号公報
特開２０２０－１１１７３０号公報
特開２０２１－１３０７９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
効果的に電波吸収特性を高めることができることから、電波吸収体ではフィラーとして炭素繊維を使用することが多い。しかしながら、炭素繊維は高価であるため、使用量の低減が要求されていた。
本発明は、高い電波吸収特性を有し、かつ、高価な炭素繊維の使用量を抑制できる電波吸収体を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者らは、鋭意検討した結果、所定の炭素粒子を使用することにより、炭素繊維の使用量を減らしても、高い吸収特性を有する電波吸収体が得られることを見出し、本発明を完成させた。
【０００８】
本発明によれば、以下の電波吸収体等が提供される。
１．炭素粒子と、炭素繊維と、樹脂とを含み、
前記炭素粒子は、ＢＪＨ（ＢａｒｒｅｔｔＪｏｙｎｅｒＨａｌｅｎｄａ）法で求めた孔径が２ｎｍ以上５０ｎｍ以下であるメソ孔を有し、
前記炭素粒子のＢＥＴ比表面積が、５００ｍ
２
／ｇ以上１，０００ｍ
２
／ｇ以下であり、
前記炭素粒子の窒素原子と炭素原子のモル比（Ｎ／Ｃ）が、０．００１０以上０．０１０以下である、電波吸収体。
２．前記樹脂がシリコーン樹脂である、１に記載の電波吸収体。
３．前記炭素繊維の含有量が０．５質量％以上２．４質量％以下である、１又は２に記載の電波吸収体。
４．前記炭素粒子のＢＥＴ比表面積が、５００ｍ
２
／ｇ以上６００ｍ
２
／ｇ以下である、１～３のいずれかに記載の電波吸収体。
５．前記炭素粒子は、ＢＪＨ法で求めた孔径が２ｎｍ以上３０ｎｍ以下であるメソ孔を有する、１～４のいずれかに記載の電波吸収体。
６．前記モル比（Ｎ／Ｃ）が、０．００５０以上０．００８０以下である、１～５のいずれかに記載の電波吸収体。
７．前記炭素粒子は１３００℃以上で加熱して得られる、１～６のいずれかに記載の電波吸収体。
８．１～７のいずれかに記載の電波吸収体と、電波反射体とを、積層した構造を有する、電波吸収構造体。
９．７５ＧＨｚ～１０５ＧＨｚの周波数領域全体における電波の吸収量が３０％以上である、８に記載の電波吸収構造体。
【発明の効果】
【０００９】
本発明によれば、高い電波吸収特性を有し、かつ、高価な炭素繊維の使用量を抑制できる電波吸収体を提供することができる。また、該電波吸収体を含む電波吸収構造体を提供することができる。
【図面の簡単な説明】
【００１０】
製造例１で作製したメソ孔を有する炭素粒子のＳＥＭ写真である。
メソ孔を有しない炭素粒子のＳＥＭ写真である。
【発明を実施するための形態】

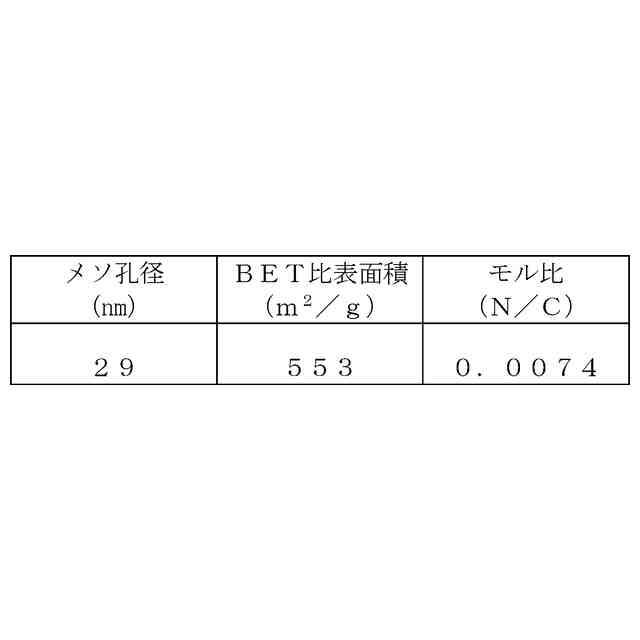

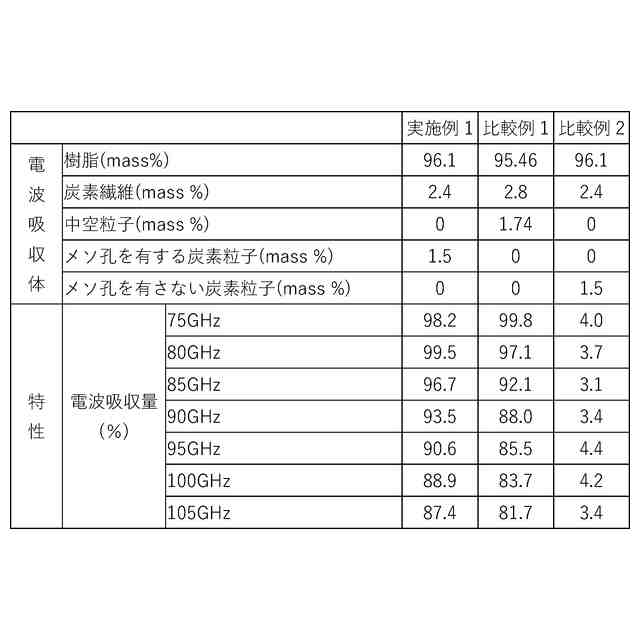

（【００１１】以降は省略されています）

関連特許
