発明の名称照明器具
出願人トキコーポレーション株式会社
代理人
主分類H05B 47/17 20200101AFI20250702BHJP(他に分類されない電気技術)
要約【課題】大電流に対応する調光モードと微細電流に対応する調光モードを具備するLED調光制御において、2つの調光モードの切り替えに伴う小さな明るさのばらつきをも問題となる照明手法が存在する。
【解決手段】調光入力に応じて、LED駆動出力を行うLED駆動回路用制御ICと、調光入力と前記LED駆動回路用制御ICの出力を読み取りそれに応じた補正出力を行うICと、LED駆動回路とを備えることにより、調光モード切り替え時のばらつきを低減する。
【選択図】図1
特許請求の範囲【請求項１】
調光器から出力される調光電流が入力されて調光点灯する照明器具であって、前記調光電流に対して２つ以上の調光制御モードを持つスイッチング制御手段と、前記調光電流が低下した際のスイッチング出力を前記調光電流に応じた参考値へ前記スイッチング制御手段に補正制御する手段を持つ点灯制御手段を有する照明器具。
続きを表示（約 190 文字）【請求項２】
前記スイッチング制御手段は、少なくとも連続調光モードと不連続調光モードの２つの調光モードを有する請求項１の照明器具。
【請求項３】
前記補正制御する手段は、前記スイッチング出力の出力電流を低減するように制御する請求項１または２の照明器具。
【請求項４】
前記スイッチング制御手段は、電流検出端子を有する請求項１～３の照明器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＬＥＤを用いた照明装置に関わる。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年においては、多くの空間の照明器具がＬＥＤ照明主体となり、ただＬＥＤ照明への置き換えを行うことだけではなく、ＬＥＤ照明の光の質を追求する場面が増えてきている。特に、間接照明のように、空間演出の一部として照明器具を用いていた場面では、もとより光の質が求められているため、それが顕著である。
【０００３】
また、一般化が進み、商用電源そのままで使用できるＬＥＤ照明の要望は強く、ＬＥＤの駆動する電子部品においても商用電源を利用する前提のものが多数実用化・販売されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２ー２３８７５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は調光において、均質な調光度を持つＬＥＤ照明装置を提供することにある。
特に、リニア型と称される複数の器具を連続して設置するようなＬＥＤ照明装置に関する。このようなリニア型ＬＥＤ照明装置は、ＬＥＤ電球のように単発で取り扱う場合であれば、気づかないような微妙な差であってもゼロ距離で一様に並んで、隣り合わせで、置かれるような場合には人間が気づきやすくなるためである。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の照明装置は、調光入力に応じて２種類以上の駆動方式を切り替えてＬＥＤ駆動出力を行うＬＥＤ駆動回路用制御ＩＣと、調光入力と前記ＬＥＤ駆動回路用制御ＩＣの出力を読み取りそれに応じた補正出力を行うＩＣと、ＬＥＤ駆動回路とを備える。
【発明の効果】
【０００７】
本発明によれば、全調光範囲、特に明るさを５％以下とするような調光動作を含む照明シーンにおいて均質な調光を行える照明装置を得ることができる。
【図面の簡単な説明】
【０００８】

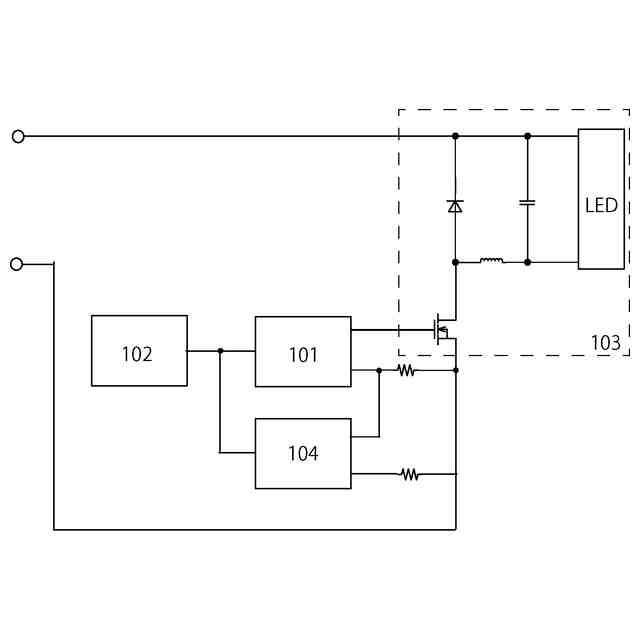

本発明の基本的な構成を示すブロック図

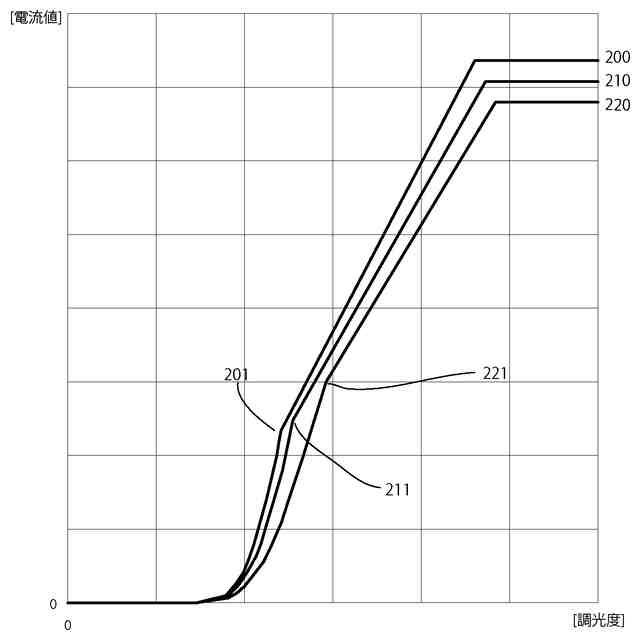

ＬＥＤ駆動回路制御ＩＣの電流出力を示す図

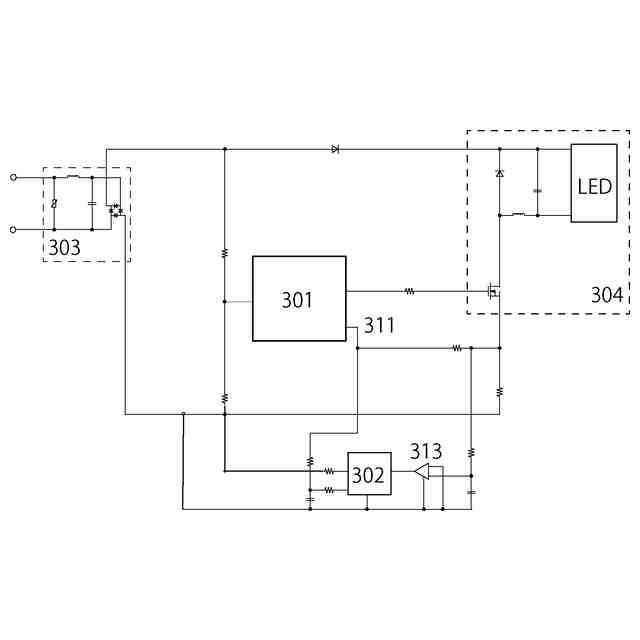

本発明の態様の回路図
本発明適用前の電流出力と本発明適用後の電流出力の比較図
【発明を実施するための形態】
【０００９】
まず、本発明の態様で用いるＬＥＤ駆動回路用制御ＩＣについて説明する。近年では、ＬＥＤの駆動方式として定電流を採用することが多い。順方向電圧や、動作中の変化などによるばらつきに影響されず、設定した電流で駆動させることにより。ＬＥＤを目的の明るさで点灯させることができるためである。
【００１０】
先に述べたようにＬＥＤの一般化・要求性能の高まりにより、商用電源での駆動に加えて、調光に対応したＬＥＤ駆動回路用制御ＩＣが販売されている。これらＬＥＤ駆動回路用制御ＩＣは、ＬＥＤ駆動用電流をスイッチング出力できるＬＥＤ駆動回路を制御するものが一般的である。
