公開番号2025071405
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181534
出願日2023-10-23
発明の名称スタンドの設計方法
出願人株式会社大林組,ピーエス・コンストラクション株式会社
代理人個人,個人
主分類E04H 3/12 20060101AFI20250428BHJP(建築物)
要約【課題】蹴上が小さい段床又はスパンが長い段床を有するスタンドにおいても、段床の揺れを低減する。
【解決手段】複数のプレキャスト部材21から構成された段床15を備えるスタンド13は、勾配が異なる段床15を有しており、スタンド13の設計方法では、各段床15の勾配に応じてプレキャスト部材21の立上り部30の高さを設定することと、プレキャスト部材21が設置される位置に応じて、プレキャスト部材21の床部の段数を設定することと、プレキャスト部材21の立上り部30の高さ及び床部の段数に応じた曲げ剛性に基づいて、プレキャスト部材21の立下り部34の要否を設定することを含む。
【選択図】図11
特許請求の範囲【請求項１】
複数のプレキャスト部材から構成された段床を備えるスタンドの設計方法において、
前記スタンドは、勾配が異なる複数の前記段床を有しており、
前記設計方法は、
前記各段床の勾配に応じて前記プレキャスト部材の立上り部の高さを設定することと、
前記プレキャスト部材が設置される位置に応じて、前記プレキャスト部材の床部の段数を設定することと、
前記プレキャスト部材の前記立上り部の高さ及び前記床部の段数に応じた曲げ剛性に基づいて、前記プレキャスト部材の立下り部の要否を設定することとを含む、スタンドの設計方法。
続きを表示（約 210 文字）【請求項２】
一対の前記プレキャスト部材を連結する複数のアンカーボルトの間隔を前記プレキャスト部材の端部において小さくする、請求項１に記載のスタンドの設計方法。
【請求項３】
前記段床を構成する前記プレキャスト部材には、２段以上の前記床部を有し、且つ、前記床部の平面それぞれに対して下方に延在する立下り部を有する前記プレキャスト部材が含まれる、請求項１又は２に記載のスタンドの設計方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スタンドの設計方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
スタジアム等に設けられるスタンドは、観客の視線を考慮して階段状の床部を有している。階段状の床部（以下、段床という）は、一対の傾斜した梁の間に掛け渡されて支持されている。
【０００３】
このようなスタンドにおいては、観客の歩行や飛び跳ね等に起因して発生する振動に対して対策が取られることがある。例えば特許文献１では、段床を支持する梁（傾斜大梁）の間に、重量材を付加した振動抑制梁を設けることが提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０８４５３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、スタンドの形状によっては、振動抑制効果が十分に得られないことがある。例えば、蹴上が小さい段床やスパンが長い段床を有するスタンドでは、これらの段床の揺れが大きくなることが想定される。
【課題を解決するための手段】
【０００６】
上記課題を解決するスタンドの設計方法は、複数のプレキャスト部材から構成された段床を備えるスタンドの設計方法において、前記スタンドは、勾配が異なる複数の前記段床を有しており、前記設計方法は、前記段床の勾配に応じて前記プレキャスト部材の立上り部の高さを設定することと、前記プレキャスト部材が設置される位置に応じて、前記プレキャスト部材の床部の段数を設定することと、前記プレキャスト部材の前記立上り部の高さ及び前記床部の段数に応じた曲げ剛性に基づいて、前記プレキャスト部材の立下り部の要否を設定することとを含む。
【発明の効果】
【０００７】
本発明によれば、蹴上が小さい段床やスパンが長い段床を有するスタンドにおいても、段床の揺れを低減することができる。
【図面の簡単な説明】
【０００８】
一実施形態のスタンドの断面図である。

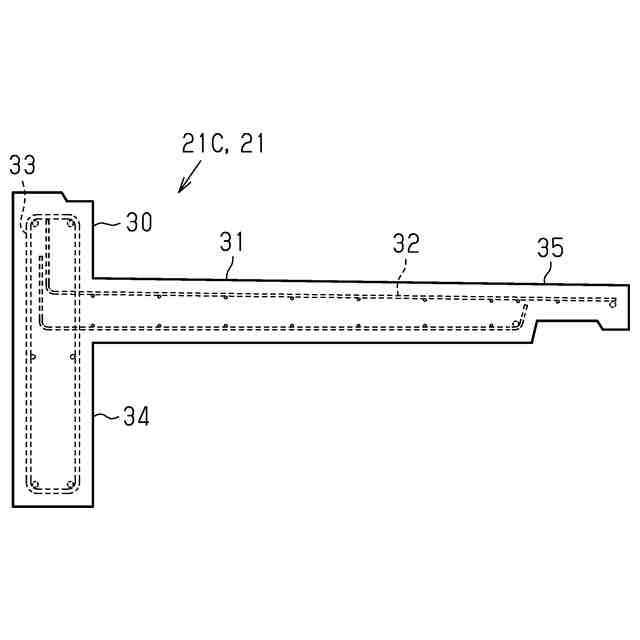

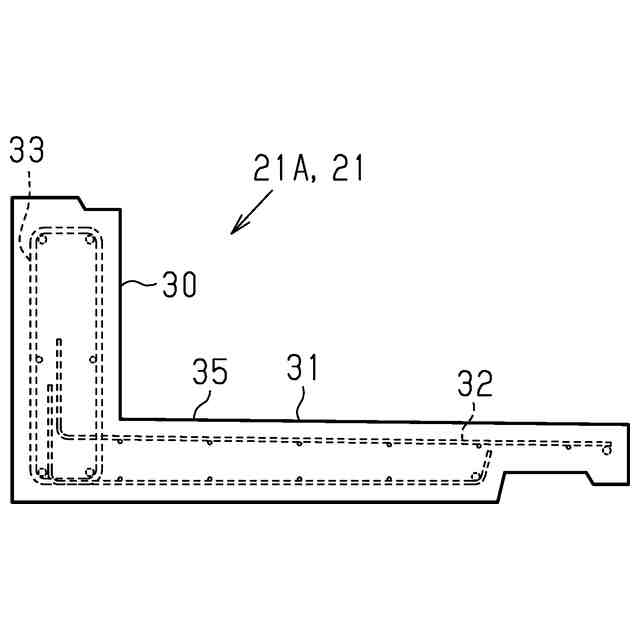

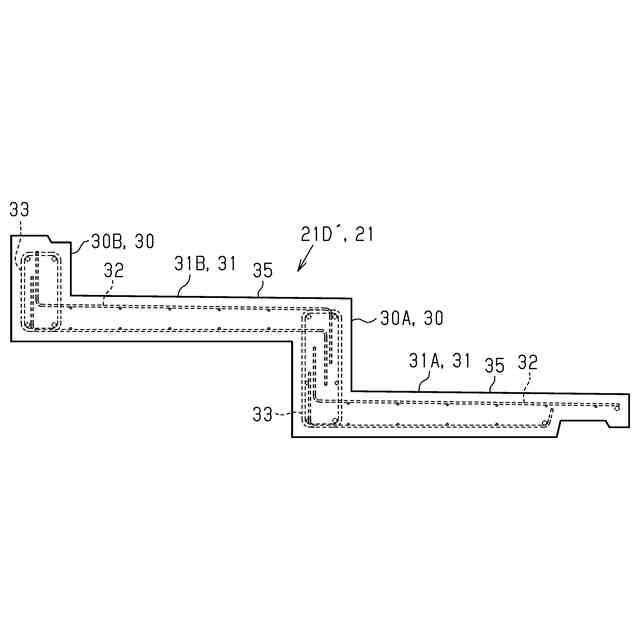

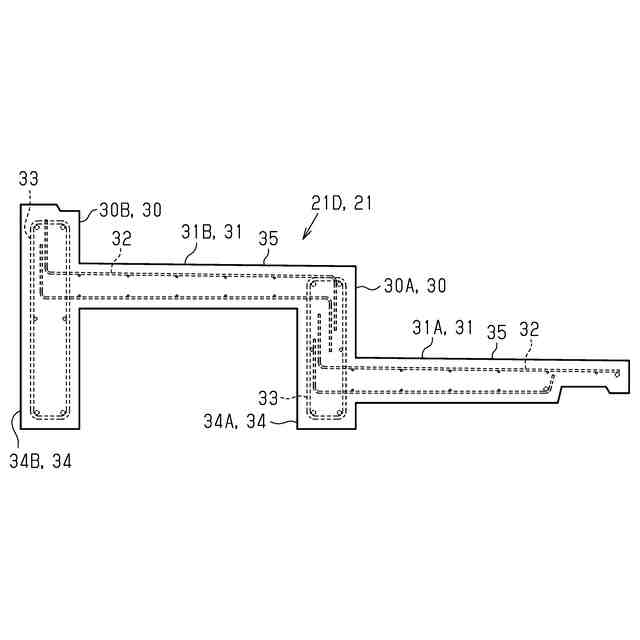

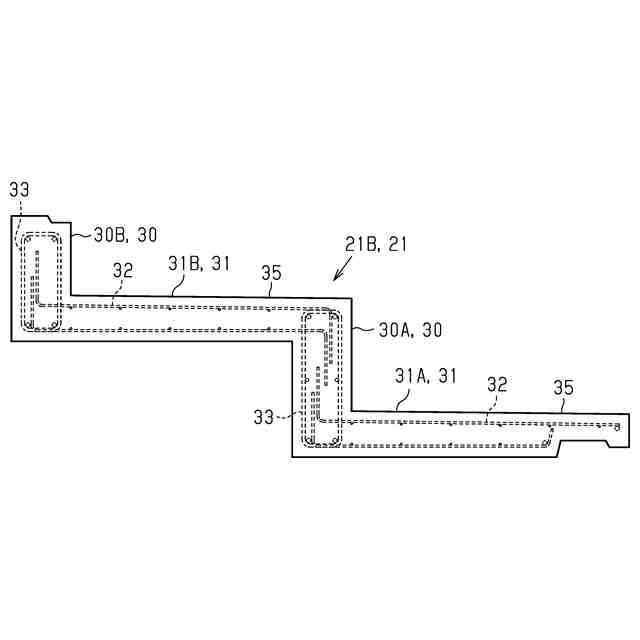

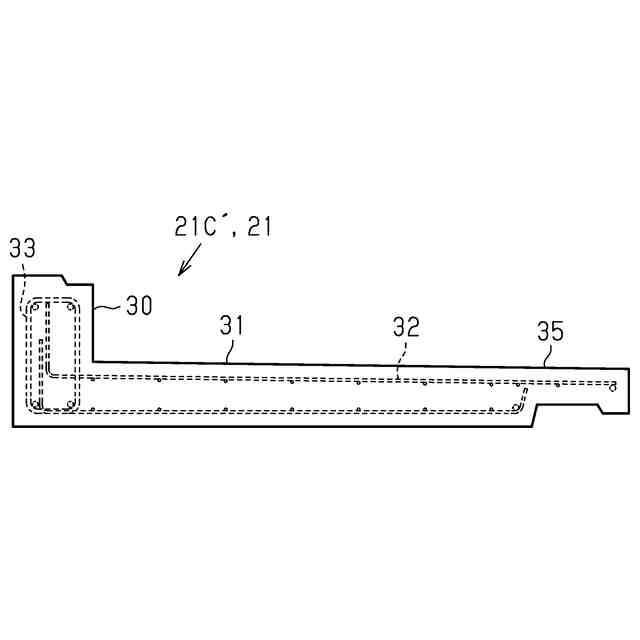

同実施形態におけるプレキャスト部材の一例を示す図である。
同実施形態におけるプレキャスト部材の一例を示す図である。
同実施形態におけるプレキャスト部材の一例を示す図である。
同実施形態におけるプレキャスト部材の一例を示す図である。
同実施形態におけるプレキャスト部材の一例を示す図である。
同実施形態におけるプレキャスト部材の一例を示す図である。

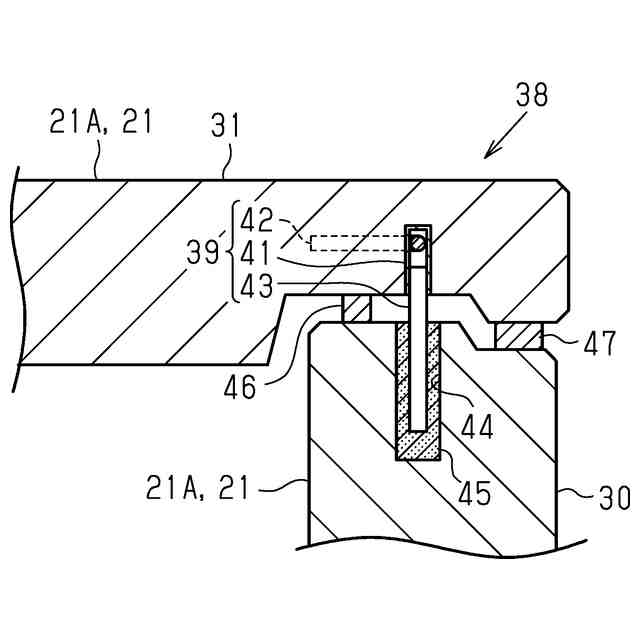

同実施形態におけるプレキャスト部材の連結部分を示す断面図である。

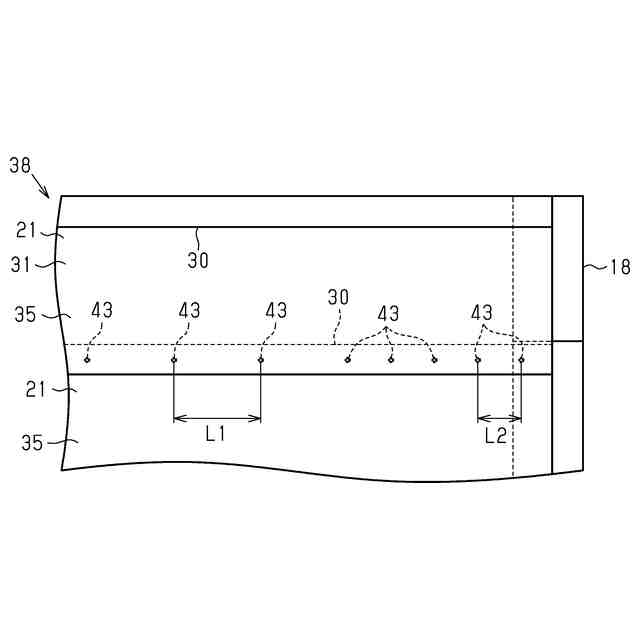

同実施形態におけるプレキャスト部材の連結部分を示す平面図である。
同実施形態におけるスタンドの設計方法の一例を示す図である。

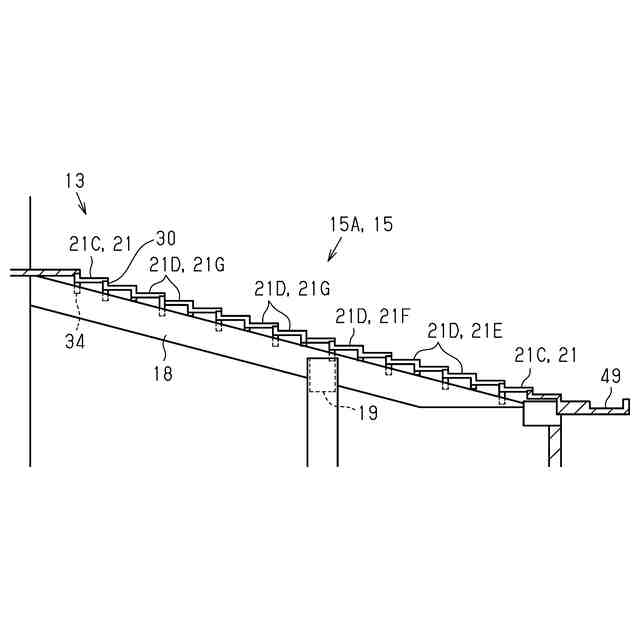

同実施形態のスタンドの要部を示す断面図である。
同実施形態のスタンドの要部を示す断面図である。
【発明を実施するための形態】
【０００９】
以下、図１～図１２に従って、スタンドの設計方法の一実施形態を説明する。本実施形態では、スタンドを、フィールドを有するスタジアム（競技場）に設けられるスタンドに具体化して説明する。
（スタンド）
図１は、スタジアム１１の一例を示す。スタジアム１１は、中央にフィールド１２を有する。スタンド１３は、フィールド１２を囲むように設けられている。スタンド１３は、支持架構１４と、勾配の異なる段床１５Ａ～Ｄとを備える。段床１５Ａ～Ｄは、フィールド１２から離れるに従い床上面が高くなるように床上面が階段状に構成されている。各段床１５Ａ～Ｄには、観客席及び柵（いずれも図示略）が設けられる。
【００１０】
支持架構１４は、柱部１７、レイカー梁（傾斜大梁）１８、及び水平梁１９，２０を有する。柱部１７及び水平梁１９等は、レイカー梁１８を支持する。レイカー梁１８は、フィールド１２から離れるに従い高くなるように傾斜している。一対のレイカー梁１８の間には、水平梁１９が設けられている。
（【００１１】以降は省略されています）
