公開番号2025079619
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192409
出願日2023-11-10
発明の名称耐セメント安定液
出願人株式会社大林組,クニミネ工業株式会社,株式会社ISIS
代理人個人,個人
主分類E21B 21/00 20060101AFI20250515BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】セメント成分による安定液の機能低下を抑制する安定液を提供する。
【解決手段】流動化処理土、または改良土によって埋め戻された地盤を対象としたアースドリル工法による場所打ちコンクリート杭工法に用いられる安定液であって、ナトリウム型ベントナイト、または活性化ベントナイトであるベントナイトと、アクリル系ポリマーと、を含有する。
【選択図】図1
特許請求の範囲【請求項１】
流動化処理土、または改良土によって埋め戻された地盤を対象としたアースドリル工法による場所打ちコンクリート杭工法に用いられる安定液であって、
ナトリウム型ベントナイト、または活性化ベントナイトであるベントナイトと、
アクリル系ポリマーと、を含有する、
ことを特徴とする安定液。
続きを表示（約 100 文字）【請求項２】
凝集性イオン封鎖剤をさらに含有する、
請求項１に記載の安定液。
【請求項３】
セルロース系ポリマーを含まない、
請求項１または２に記載の安定液。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アースドリル工法による場所打ちコンクリート杭工法に用いられる安定液に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
アースドリル工法による場所打ちコンクリート杭に用いる安定液は、ベントナイトとＣＭＣなどの水溶性ポリマーとを含有する安定液が知られている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平５－１４０５５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一方、既存地下解体部を撤去して流動化処理土や改良土などによって埋め戻した地盤に新設杭を施工する場合、流動化処理土や改良土に含まれるセメント成分が安定液に混入して安定液の機能を低下させる。
【課題を解決するための手段】
【０００５】
上記課題を解決するための安定液は、流動化処理土、または改良土によって埋め戻された地盤を対象としたアースドリル工法による場所打ちコンクリート杭工法に用いられる安定液であって、ナトリウム型ベントナイト、または活性化ベントナイトであるベントナイトと、アクリル系ポリマーと、を含有する。
【発明の効果】
【０００６】
本開示の安定液は、セメント成分による安定液の機能低下を抑制する。
【図面の簡単な説明】
【０００７】

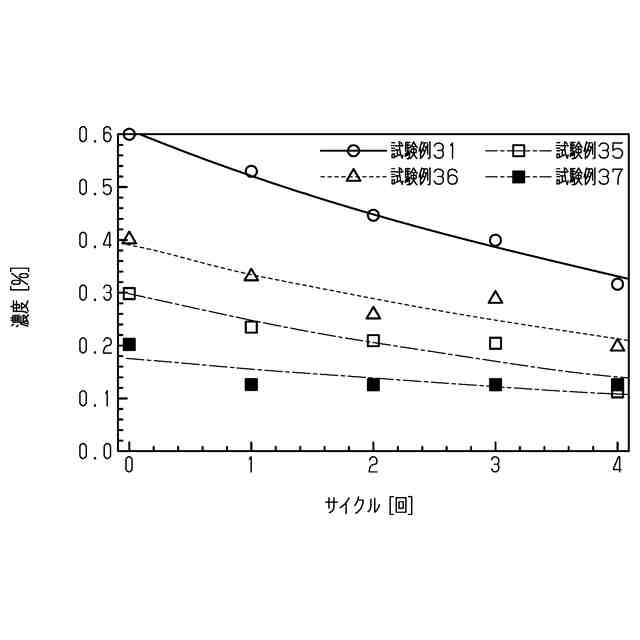

図１は、アクリル系ポリマー安定液の繰り返し汚染試験の結果（セメント汚染によるアクリル系ポリマーの濃度変化）を示すグラフである。
図２は、アクリル系ポリマー安定液とセルロース系ポリマー安定液のファンネル粘度の経時変化を示すグラフである。
図３は、アクリル系ポリマー安定液とセルロース系ポリマー安定液の脱水量の経時変化を示すグラフである。
【発明を実施するための形態】
【０００８】
本実施形態における安定液について以下の順に説明する。まず、［１］安定液の構成を説明し、次いで試験例を用いた安定液における［２］ベントナイト評価、および試験例を用いたアクリル系ポリマー安定液の［３］耐セメント性試験を説明する。さらに、試験例を用いたアクリル系ポリマー安定液の［４］繰り返し汚染試験を説明し、次いで試験例を用いたアクリル系ポリマー安定液の［５］加温促進腐敗試験を説明する。
【０００９】
［１］安定液
安定液は、場所打ち杭工法における掘削のために作製される水－ベントナイト系の液状体であって、泥水とも呼称される。安定液は、水、（ａ）ベントナイト、および（ｂ）アクリル系ポリマーを含有する。安定液は、（ｃ）凝集性イオン封鎖剤を含んでもよい。安定液は、（ａ）～（ｃ）以外に、セルロース系ポリマーや分散剤などの（ｄ）添加剤を含有してもよい。
【００１０】
安定液における各成分の配合量は、安定液を構成する水に対する外割での重量％として示す。安定液の劣化とは、カルシウムイオンなどの凝集性イオンによって安定液の機能が低下することをいう。安定液の機能における低下は、安定液における粘度や、安定液のゲル化による比重や、安定液における脱水量の上昇などである。
（【００１１】以降は省略されています）
