特許ウォッチ

公開番号2025113361
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025083857,2021102257
出願日2025-05-20,2021-06-21
発明の名称抗菌材料、抗菌材料分散液、抗菌材料分散体、および、それらの製造方法
出願人住友金属鉱山株式会社
代理人個人,個人
主分類A01N 59/16 20060101AFI20250725BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】安定な無機物である抗菌材料、および、それらの製造方法を提供する。
【解決手段】一般式MxWyOzで表記されることを特徴とする複合タングステン酸化物微粒子を含有する抗菌材料を提供する。

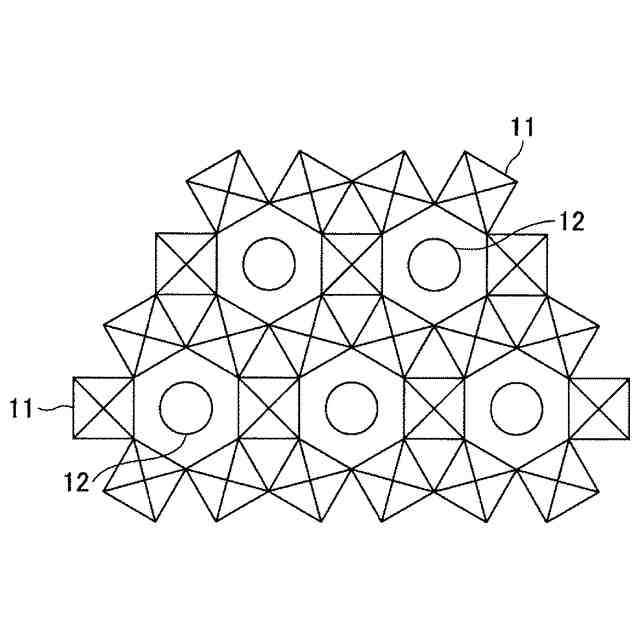

【選択図】図1
特許請求の範囲【請求項１】
一般式ＭｘＷｙＯｚ（但し、Ｍ元素は、アルカリ金属、アルカリ土類金属、から選択される１種類以上の元素で、Ｗはタングステン、Ｏは酸素で、０．０１≦ｘ／ｙ≦１．０、２．２≦ｚ／ｙ≦３．０）で表記されることを特徴とする複合タングステン酸化物微粒子である抗菌材料。
続きを表示（約 710 文字）【請求項２】
前記複合タングステン酸化物微粒子が六方晶の結晶構造を含むことを特徴とする請求項１に記載の抗菌材料。
【請求項３】
前記複合タングステン酸化物微粒子の平均粒子径が１０ｎｍ以上２００ｎｍ以下であることを特徴とする請求項１または２に記載の抗菌材料。
【請求項４】
請求項１から３のいずれかに記載の抗菌材料と、溶媒とを含むことを特徴とする抗菌材料分散液。
【請求項５】
請求項１から３のいずれかに記載の抗菌材料と、固体媒体とを含むことを特徴とする抗菌材料分散体。
【請求項６】
一般式ＭｘＷｙＯｚ（但し、Ｍ元素は、Ｈ、Ｈｅ、アルカリ金属、アルカリ土類金属、希土類元素、Ｍｇ、Ｚｒ、Ｃｒ、Ｍｎ、Ｆｅ、Ｒｕ、Ｃｏ、Ｒｈ、Ｉｒ、Ｎｉ、Ｐｄ、Ｐｔ、Ｃｕ、Ａｇ、Ａｕ、Ｚｎ、Ｃｄ、Ａｌ、Ｇａ、Ｉｎ、Ｔｌ、Ｓｉ、Ｇｅ、Ｓｎ、Ｐｂ、Ｓｂ、Ｂ、Ｆ、Ｐ、Ｓ、Ｓｅ、Ｂｒ、Ｔｅ、Ｔｉ、Ｎｂ、Ｖ、Ｍｏ、Ｔａ、Ｒｅ、Ｂｅ、Ｈｆ、Ｏｓ、Ｂｉ、Ｉから選択される１種類以上の元素で、Ｗはタングステン、Ｏは酸素で、０．０１≦ｘ／ｙ≦１．０、２．２≦ｚ／ｙ≦３．０）で表記される六方晶の結晶構造を含む複合タングステン酸化物を製造する第１の工程と、
前記第１の工程で得られた複合タングステン酸化物を機械的に粉砕し、前記六方晶の結晶構造における格子定数においてａ軸が７．３８５０Å以上７．４１８６Å以下、ｃ軸が７．５６００Å以上７．６２４０Å以下であり、粒子径が１００ｎｍ以下である複合タングステン酸化物微粒子を製造する第２の工程とを、有することを特徴とする抗菌材料の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、各種工業製品、家庭用品等を除菌するために用いられる抗菌材料、抗菌材料分散液、抗菌材料分散体、および、それらの製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
抗菌効果を持つ物質として、カチオン系殺菌剤、ビグアニド系殺菌剤、ハロゲン化ジフェニルエーテルあるいはこれに類似する化合物が広く知られている。特許文献１では殺菌剤としてセチルピリジニウム塩酸塩、クロルヘキシジン、トリクロサン、イルガサンから選ばれた一種またはそれ以上の混合物が好ましい事が提案されている。
【０００３】
一方、抗菌効果を持つ物質として亜鉛、銀、銅等の重金属イオンが広く知られている。特許文献２には、銀クロロ錯塩を含む抗菌剤が記載されている。そして、銀クロロ錯塩はチオ硫酸酢酸塩等とは異なりＳ
２－
イオンを含まないため、熱や酸により分解して有毒ガスを発生したり、硫化銀の形成により黒化することがなく安定であることが提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－２３６９１４号公報
特開平１０－１８２３２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、本発明者らの検討によると特許文献１、２の記載には、以下のような課題があることが判明した。
【０００６】
特許文献１に記載された殺菌剤は有機物である。その結果、環境下における安定性が十分ではないため、使用用途、使用方法が限られると考えられた。
【０００７】
特許文献２に記載された銀クロロ錯塩を含む抗菌剤は、チオ硫酸酢酸塩等と比較すると安定ではある。しかし、銀クロロ錯塩を長期間に渡って大気に暴露した場合には、大気中に含まれるＨ
２
Ｓガス、ＳＯ
２
ガス等と反応すると考えられ、高い抗菌効果を発現することが出来ない場合があると考えられた。また、大気中のＨ
２
Ｓガス、ＳＯ
２
ガス等と反応することで黒化することもある。
【０００８】
本発明は、上述の状況のもとで為されたものであり、その解決しようとする課題は、長期間に渡って大気に暴露された場合も抗菌効果を維持し、且つ、変色することのない抗菌材料、抗菌材料分散液、抗菌材料分散体、および、それらの製造方法を提供することである。
【課題を解決するための手段】
【０００９】
上述の課題を解決する為、本発明者らは研究を行った結果、無機微粒子である複合タングステン酸化物微粒子に抗菌効果があることを見出した。そして、当該複合タングステン酸化物微粒子は、抗菌効果が長期間に渡って大気に暴露された場合も抗菌効果を維持し、且つ、変色することのない無機物である上、大気中のＨ
２
Ｓガス、ＳＯ
２
ガスによっても変色しないものであることを知見し、本発明を完成した。
【００１０】
即ち、上述の課題を解決する為の第１の発明は、
一般式ＭｘＷｙＯｚ（但し、Ｍ元素は、アルカリ金属、アルカリ土類金属、から選択される１種類以上の元素で、Ｗはタングステン、Ｏは酸素で、０．０１≦ｘ／ｙ≦１．０、２．２≦ｚ／ｙ≦３．０）で表記されることを特徴とする複合タングステン酸化物微粒子を含有する抗菌材料である。
第２の発明は、
前記複合タングステン酸化物微粒子が六方晶の結晶構造を含むことを特徴とする第１の発明に記載の抗菌材料である。
第３の発明は、
前記複合タングステン酸化物微粒子の平均粒子径が１０ｎｍ以上２００ｎｍ以下であることを特徴とする第１または第２の発明に記載の抗菌材料である。
４の発明は、
第１から第３の発明のいずれかに記載の抗菌材料と、溶媒とを含むことを特徴とする抗菌材料分散液である。
第５の発明は、
第１から第３の発明のいずれかに記載の抗菌材料と、固体媒体とを含むことを特徴とする抗菌材料分散体である。
第６の発明は
一般式ＭｘＷｙＯｚ（但し、Ｍ元素は、Ｈ、Ｈｅ、アルカリ金属、アルカリ土類金属、希土類元素、Ｍｇ、Ｚｒ、Ｃｒ、Ｍｎ、Ｆｅ、Ｒｕ、Ｃｏ、Ｒｈ、Ｉｒ、Ｎｉ、Ｐｄ、Ｐｔ、Ｃｕ、Ａｇ、Ａｕ、Ｚｎ、Ｃｄ、Ａｌ、Ｇａ、Ｉｎ、Ｔｌ、Ｓｉ、Ｇｅ、Ｓｎ、Ｐｂ、Ｓｂ、Ｂ、Ｆ、Ｐ、Ｓ、Ｓｅ、Ｂｒ、Ｔｅ、Ｔｉ、Ｎｂ、Ｖ、Ｍｏ、Ｔａ、Ｒｅ、Ｂｅ、Ｈｆ、Ｏｓ、Ｂｉ、Ｉから選択される１種類以上の元素で、Ｗはタングステン、Ｏは酸素で、０．０１≦ｘ／ｙ≦１．０、２．２≦ｚ／ｙ≦３．０）で表記される六方晶の結晶構造を含む複合タングステン酸化物を製造する第１の工程と、
前記第１の工程で得られた複合タングステン酸化物を機械的に粉砕し、前記六方晶の結晶構造における格子定数においてａ軸が７．３８５０Å以上７．４１８６Å以下、ｃ軸が７．５６００Å以上７．６２４０Å以下であり、粒子径が１００ｎｍ以下である複合タングステン酸化物微粒子を製造する第２の工程とを、有することを特徴とする抗菌材料の製造方法である。
【発明の効果】

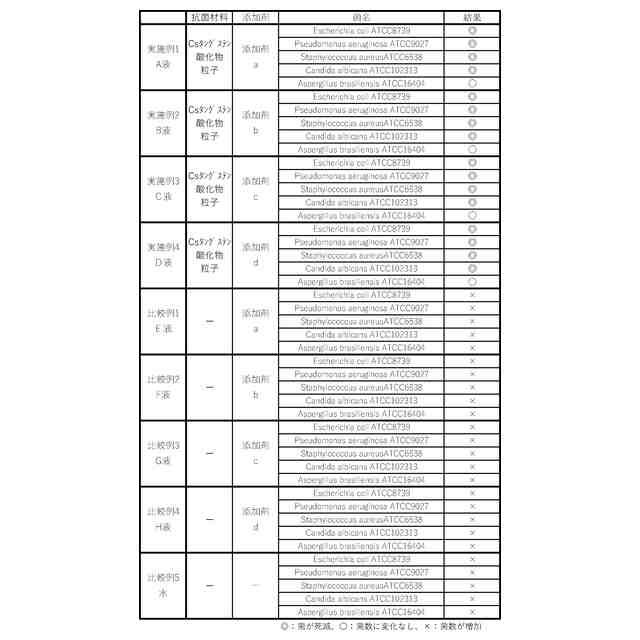

（【００１１】以降は省略されています）

関連特許
