公開番号2025076191
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187995
出願日2023-11-01
発明の名称穀物乾燥機用乾式集塵機
出願人株式会社山本製作所
代理人弁理士法人太陽国際特許事務所
主分類B01D 45/14 20060101AFI20250508BHJP(物理的または化学的方法または装置一般)
要約【課題】穀物乾燥機における送風機の風量に関係なく集塵性能を向上できる穀物乾燥機用乾式集塵機を得る。

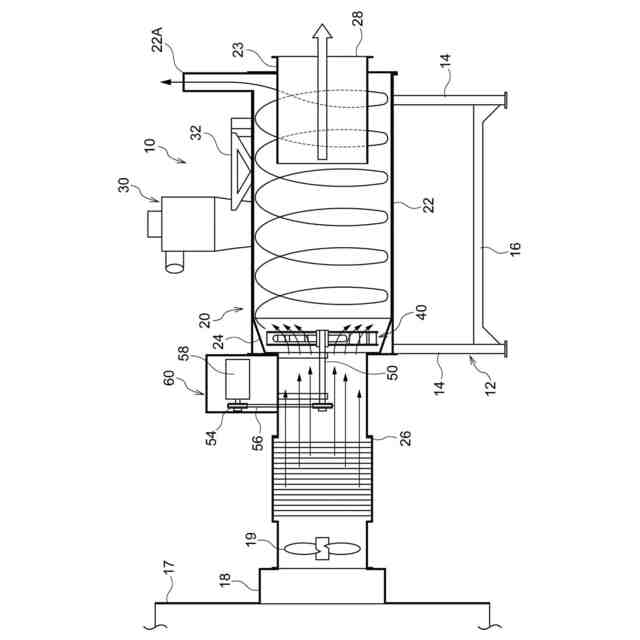

【解決手段】穀物乾燥17から排出された排気が導入される導入口26と、導入口26から導入された排気中から旋回流により塵埃を分離するダクト本体22と、ダクト本体22で塵埃が分離された除塵排気を外部へ放出する放出口28と、を有する分離部20と、ダクト本体22の放出口26側に接続され、ダクト本体22で分離された塵埃を捕集する捕集部30と、を備えた穀物乾燥機用乾式集塵機10であって、ダクト本体22は、導入口26側における所定の領域に、ダクト本体22の内径が放出口28側に行くにつれて広がるテーパー部24を有し、ダクト本体22におけるテーパー部24の内部に、回転駆動されることでテーパー部24よりも放出口28側のダクト本体22の内部に旋回流を発生させる羽根車40を設ける。
【選択図】図5
特許請求の範囲【請求項１】

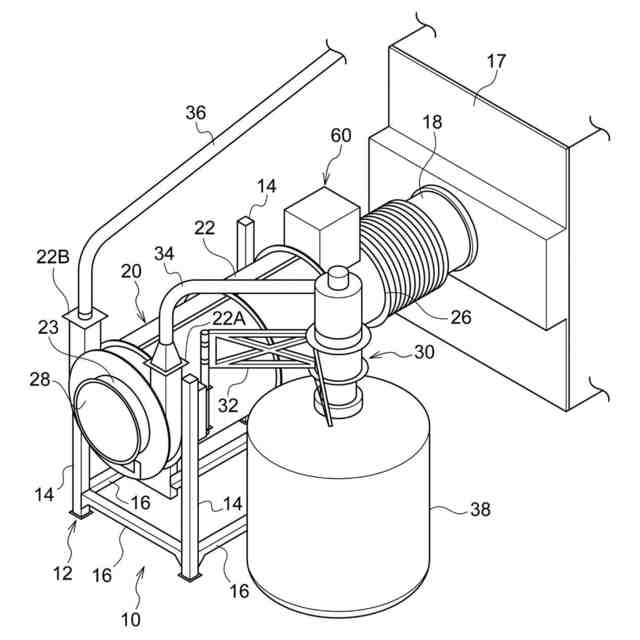

穀物乾燥機から排出された排気が導入される導入口と、該導入口から導入された排気中から旋回流により塵埃を分離するダクト本体と、該ダクト本体で塵埃が分離された除塵排気を外部へ放出する放出口と、を有する分離部と、
前記ダクト本体の前記放出口側に接続され、前記ダクト本体で分離された塵埃を捕集する捕集部と、
を備え、

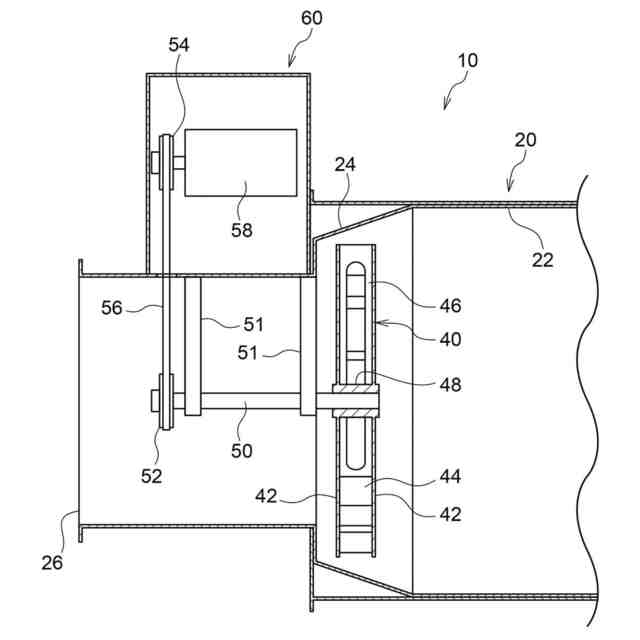

前記ダクト本体は、前記導入口側における所定の領域に、前記ダクト本体の内径が前記放出口側に行くにつれて広がるテーパー部を有し、
前記ダクト本体における前記テーパー部の内部に、回転駆動されることで前記テーパー部よりも前記放出口側の前記ダクト本体の内部に前記旋回流を発生させる羽根車が設けられている穀物乾燥機用乾式集塵機。
続きを表示（約 270 文字）【請求項２】

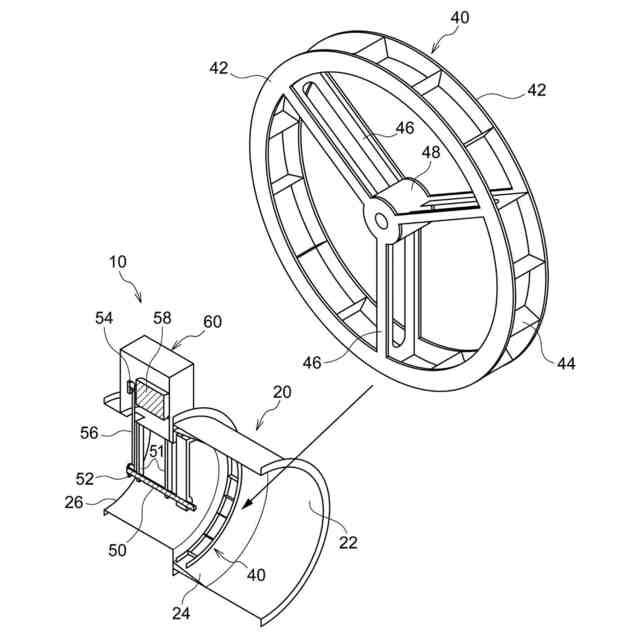

前記羽根車は、回転軸方向に並んだ一対のリング部と、該一対のリング部を連結する複数枚の羽根と、を含んで構成されており、
前記リング部の内径が、前記テーパー部よりも前記導入口側の前記ダクト本体の内径と同一か、それよりも大きく形成されている請求項１に記載の穀物乾燥機用乾式集塵機。
【請求項３】

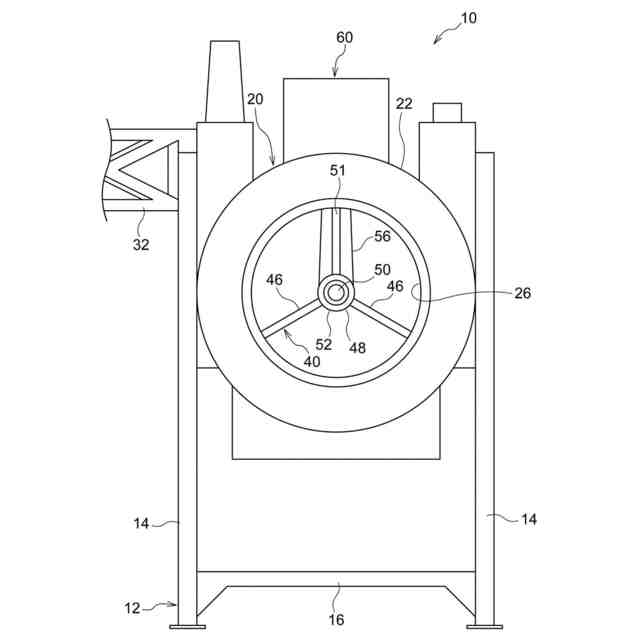

前記分離部は、複数の支柱によって支持されており、
前記捕集部は、前記複数の支柱のうちの少なくとも１つの支柱に支持部材を介して支持されている請求項１又は請求項２に記載の穀物乾燥機用乾式集塵機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、穀物乾燥機用乾式集塵機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
米などの穀物を乾燥させる穀物乾燥機から排出される塵埃を固定式旋回流発生体によって遠心分離する穀物乾燥機用の乾式集塵機は、従来から知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実開昭５５－０６８５５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、固定式旋回流発生体では、穀物乾燥機における送風機からの送風（排風）の力を利用して、塵埃を遠心分離するのに必要な旋回流を発生させる構造であるため、集塵性能が高くなく、集塵機で集塵しきれなかった塵埃が集塵機外に排出されてしまうおそれがある。また、風量損失の観点から、穀物乾燥機における送風機の風量に合った集塵機を選択しなければならない問題もある。
【０００５】
そこで、本発明は、穀物乾燥機における送風機の風量に関係なく集塵性能を向上できる穀物乾燥機用乾式集塵機を得ることを目的とする。
【課題を解決するための手段】
【０００６】
上記の目的を達成するために、本発明に係る第１の態様の穀物乾燥機用乾式集塵機は、穀物乾燥機から排出された排気が導入される導入口と、該導入口から導入された排気中から旋回流により塵埃を分離するダクト本体と、該ダクト本体で塵埃が分離された除塵排気を外部へ放出する放出口と、を有する分離部と、前記ダクト本体の前記放出口側に接続され、前記ダクト本体で分離された塵埃を捕集する捕集部と、を備え、前記ダクト本体は、前記導入口側における所定の領域に、前記ダクト本体の内径が前記放出口側に行くにつれて広がるテーパー部を有し、前記ダクト本体における前記テーパー部の内部に、回転駆動されることで前記テーパー部よりも前記放出口側の前記ダクト本体の内部に前記旋回流を発生させる羽根車が設けられている。
【０００７】
第１の態様の発明によれば、分離部のダクト本体の導入口側における所定の領域に、ダクト本体の内径が放出口側に行くにつれて広がるテーパー部が形成されている。そして、そのダクト本体におけるテーパー部の内部に、回転駆動されることでテーパー部よりも放出口側のダクト本体の内部に旋回流を発生させる羽根車が設けられている。
【０００８】
したがって、そのテーパー部及び羽根車により、ダクト本体の内部に、排風方向（放出口側）に向かう旋回流をスムーズに発生させることができ、導入口から導入された排気中の塵埃が、その旋回流によって効果的に分離される。つまり、本発明によれば、穀物乾燥機における送風機の風量に関係なく集塵性能が向上される。
【０００９】
また、本発明に係る第２の態様の穀物乾燥機用乾式集塵機は、第１の態様の穀物乾燥機用乾式集塵機であって、前記羽根車は、回転軸方向に並んだ一対のリング部と、該一対のリング部を連結する複数枚の羽根と、を含んで構成されており、前記リング部の内径が、前記テーパー部よりも前記導入口側の前記ダクト本体の内径と同一か、それよりも大きく形成されている。
【００１０】
第２の態様の発明によれば、羽根車が、回転軸方向に並んだ一対のリング部と、その一対のリング部を連結する複数枚の羽根と、を含んで構成されている。そして、リング部の内径が、テーパー部よりも導入口側のダクト本体の内径と同一か、それよりも大きく形成されている。したがって、その羽根車のリング部によって排風が阻害されるおそれがない。
（【００１１】以降は省略されています）
