公開番号2025075512
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186734
出願日2023-10-31
発明の名称媒体処理装置
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B65H 3/00 20060101AFI20250508BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】媒体搬送ユニットから媒体処理ユニットの搬送ローラのニップ点、あるいは、媒体処理ユニットから媒体搬送ユニットの搬送ローラのニップ点に媒体を搬送しやすくする。
【解決手段】切断装置100は、切断ユニット101と搬送ユニット1とを有する。切断ユニット101は、搬送ローラ111と、搬送ローラ111まで延びるガイド105とを有する。搬送ユニット1は、駆動ローラ25、28と、駆動ローラ25、28まで延びるガイド10とを有する。搬送ユニット1は、ガイド105に対してガイド10がオーバーラップするように、切断ユニット101に取り付けられている。
【選択図】図6
特許請求の範囲【請求項１】
第１経路に沿って媒体を搬送する第１搬送ローラ、及び、前記第１搬送ローラによって搬送される媒体を処理する処理部を有する媒体処理ユニットと、
前記媒体処理ユニットに取り付け可能な媒体搬送ユニットであって、前記第１経路に繋がる第２経路に沿って第１方向成分を含む第２方向に媒体を搬送する第２搬送ローラを有する媒体搬送ユニットと、を備えており、
前記媒体処理ユニットは、前記第１経路を画定する第１ガイドであって、第３方向成分を含む第４方向に沿って前記第１搬送ローラまで延びる第１ガイドを有し、
前記媒体搬送ユニットは、前記第２経路を画定する第２ガイドであって、前記第２方向に沿って前記第２搬送ローラまで延びる第２ガイドを有し、
前記媒体搬送ユニットは、前記第１ガイドに対して前記第２ガイドがオーバーラップするように、前記媒体処理ユニットに取り付けられていることを特徴とする媒体処理装置。
続きを表示（約 1,300 文字）【請求項２】
前記第２搬送ローラは、前記第２経路から前記第１経路へ媒体を搬送し、
前記第１ガイドは、媒体を支持する媒体支持面を有していることを特徴とする請求項１に記載の媒体処理装置。
【請求項３】
前記媒体搬送ユニットを前記媒体処理ユニットに対して位置決めするための位置決め機構をさらに備えており、
前記位置決め機構は、前記第４方向において、前記媒体支持面の上流端よりも下流に配置されていることを特徴とする請求項２に記載の媒体処理装置。
【請求項４】
前記位置決め機構は、前記第４方向において、前記第１搬送ローラよりも上流にあることを特徴とする請求項３に記載の媒体処理装置。
【請求項５】
前記位置決め機構は、係止部と、被係止部とを有しており、
前記第１ガイド及び前記第２ガイドの一方に前記係止部が形成され、
前記第１ガイド及び前記第２ガイドの他方に前記被係止部が形成されることを特徴とする請求項３又は４に記載の媒体処理装置。
【請求項６】
前記第２方向は、前記第４方向と交差する方向であり、
前記第２経路は、前記第４方向において前記媒体支持面の上流端と下流端との間において、前記第１経路と繋がっていることを特徴とする請求項２に記載の媒体処理装置。
【請求項７】
前記第２ガイドは、前記第２方向に沿って延び、前記第２経路を画定する第１ガイド面と、前記第４方向に沿って前記第１搬送ローラまで延び、前記媒体支持面とで前記第１経路を画定する第２ガイド面とを有することを特徴とする請求項６に記載の媒体処理装置。
【請求項８】
前記第１搬送ローラは、前記第４方向と、前記第１方向成分とは逆方向の第５方向成分を含む第６方向とに媒体を搬送可能であり、
前記媒体搬送ユニットは、前記第１経路に繋がる第３経路に沿って、前記第５方向成分を含む第７方向に媒体を搬送する第３搬送ローラと、前記第３搬送ローラによって搬送される媒体を受容する受容部と、を有していることを特徴とする請求項２に記載の媒体処理装置。
【請求項９】
前記媒体搬送ユニットは、前記第１経路から前記第３経路に媒体が搬送される際に前記第２経路を閉ざし、前記第２経路から前記第１経路に媒体が搬送される際に前記第２経路を開放する切替機構を有していることを特徴とする請求項８に記載の媒体処理装置。
【請求項１０】
前記第１搬送ローラは、前記処理部で媒体を処理する処理期間中に媒体を搬送するローラであり、
前記媒体搬送ユニットは、前記第３経路の上面を画定する上ガイド面と、前記第３経路の下面を画定する下ガイド面とを含む第３ガイドを有しており、
前記上ガイド面は、その高さが前記媒体支持面よりも上方に配置され、
前記下ガイド面は、その高さが前記媒体支持面以下に配置されていることを特徴とする請求項８に記載の媒体処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、媒体を処理する処理部を備えた媒体処理ユニットと媒体処理ユニットに取り付け可能な媒体搬送ユニットとを備えた媒体処理装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１（図４参照）には、媒体に記録を行う記録部を有する記録装置本体と、記録装置本体の装着部に取り付け可能な用紙反転ユニットとを備えた記録装置が示されている。記録装置における媒体の搬送経路は、搬送面２１ａに沿って記録部に向かう第１経路と、搬送路Ｓ２から搬送路Ｓ３を経由して第１経路に繋がる第２経路とを含む。第１経路は、記録装置本体に形成されており、その途中にはローラ対２６，２７が配置されている。第２経路は用紙反転ユニットに形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１２０３１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
用紙反転ユニットは、搬送面２１ａをオーバーラップするように、記録装置本体に取り付け可能に構成されているが、当該搬送面２１ａはそれ自体がローラ対２６，２７まで延びておらずローラ対２６，２７から離れている。つまり、第２経路とローラ対２６，２７との距離も比較的大きく離れる。このため、第２経路から第１経路へと搬送される媒体の先端をローラ対２６，２７のニップ点に搬送しにくくなる。
【０００５】
本発明の目的は、媒体処理ユニットに媒体搬送ユニットが取り付けられた構成において、媒体搬送ユニットから媒体処理ユニットの搬送ローラのニップ点、あるいは、媒体処理ユニットから媒体搬送ユニットの搬送ローラのニップ点に媒体を搬送しやすくすることが可能な媒体処理装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明の媒体処理装置は、第１経路に沿って媒体を搬送する第１搬送ローラ、及び、前記第１搬送ローラによって搬送される媒体を処理する処理部を有する媒体処理ユニットと、前記媒体処理ユニットに取り付け可能な媒体搬送ユニットであって、前記第１経路に繋がる第２経路に沿って第１方向成分を含む第２方向に媒体を搬送する第２搬送ローラを有する媒体搬送ユニットと、を備えており、前記媒体処理ユニットは、前記第１経路を画定する第１ガイドであって、第３方向成分を含む第４方向に沿って前記第１搬送ローラまで延びる第１ガイドを有し、前記媒体搬送ユニットは、前記第２経路を画定する第２ガイドであって、前記第２方向に沿って前記第２搬送ローラまで延びる第２ガイドを有し、前記媒体搬送ユニットは、前記第１ガイドに対して前記第２ガイドがオーバーラップするように、前記媒体処理ユニットに取り付けられている。
【発明の効果】
【０００７】
本発明の媒体処理装置によると、媒体処理ユニットに媒体搬送ユニットが取り付けられた構成において、第２ガイドが第１ガイドに対してオーバーラップするため、第２経路から第１搬送ローラまでの距離、あるいは、第１経路から第２搬送ローラまでの距離が小さくなる。このため、媒体搬送ユニットから媒体処理ユニットの第１搬送ローラのニップ点、あるいは、媒体処理ユニットから媒体搬送ユニットの第２搬送ローラのニップ点に媒体を搬送しやすくなる。
【図面の簡単な説明】
【０００８】

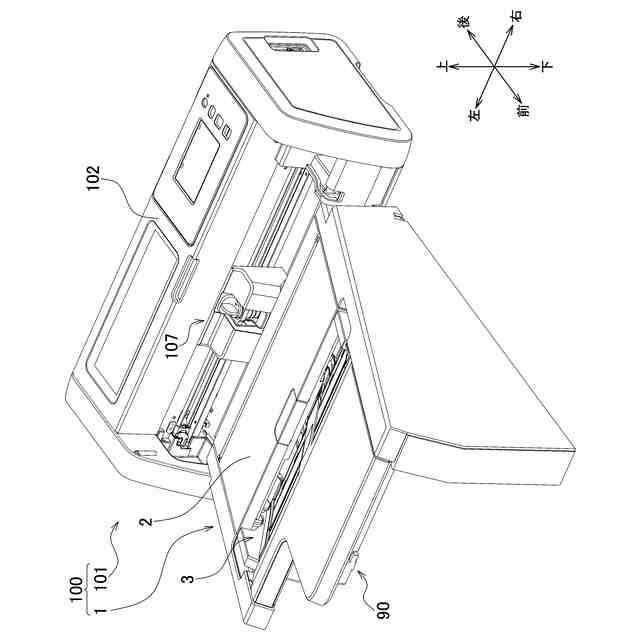

本発明の一実施形態にかかる切断装置の斜視図である。

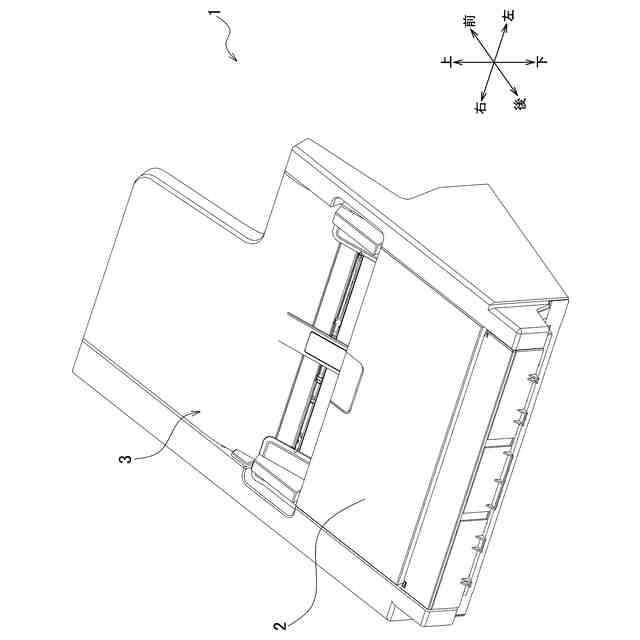

図１に示す搬送ユニットを左斜め後方から見たときの斜視図である。

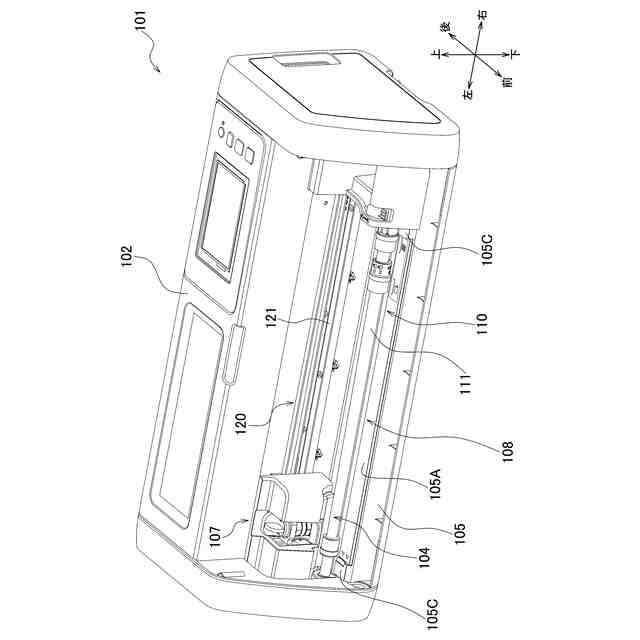

図１に示す切断ユニットの斜視図である。

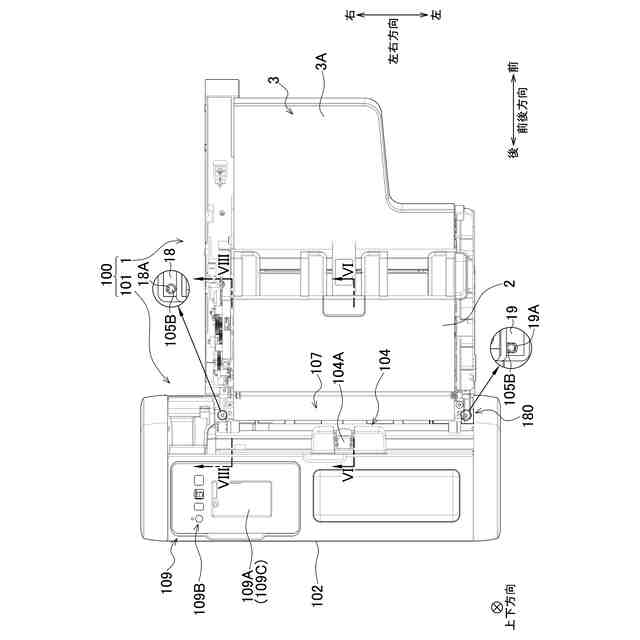

本発明の一実施形態にかかる切断装置の概略平面図である。

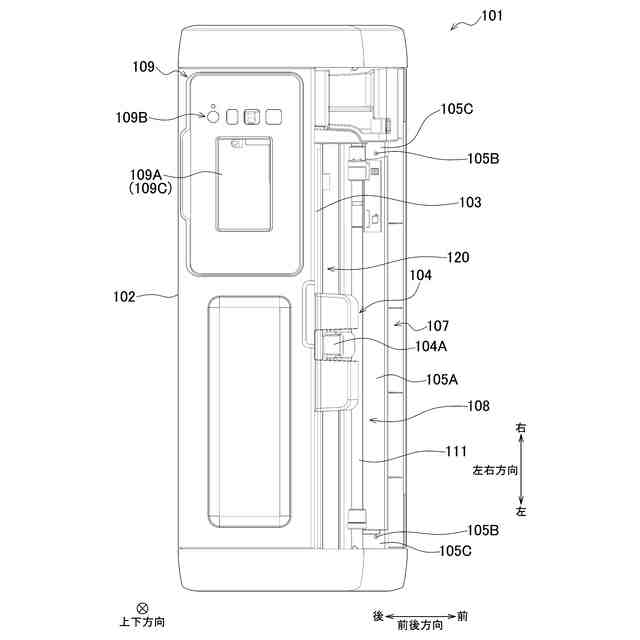

図１に示す切断ユニットの平面図である。

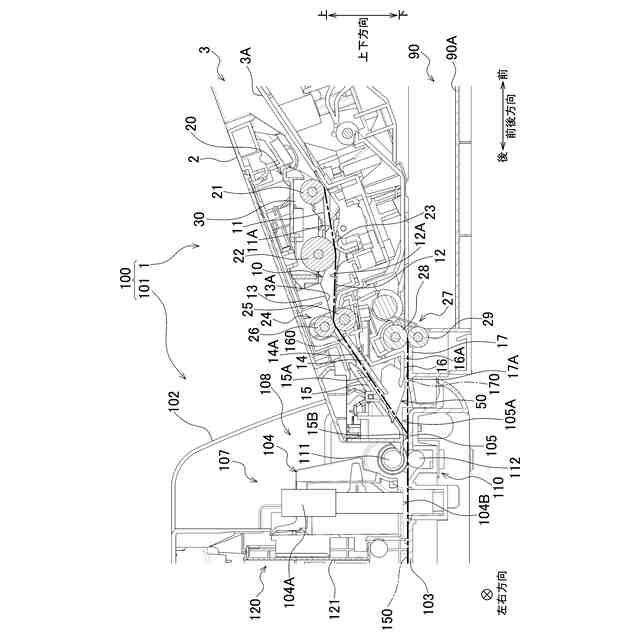

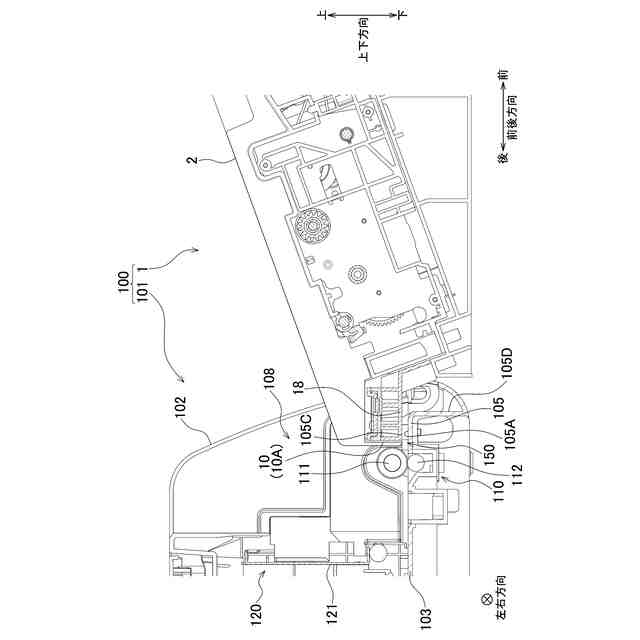

図４に示すＶI－ＶI線に沿った断面図である。

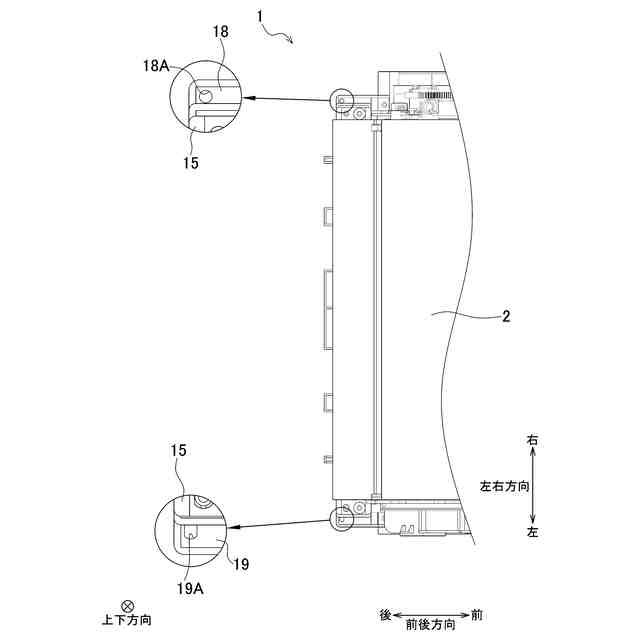

図４に示す搬送ユニットの後方部分の拡大図である。
図４に示すＶIII－ＶIII線に沿った断面図である。

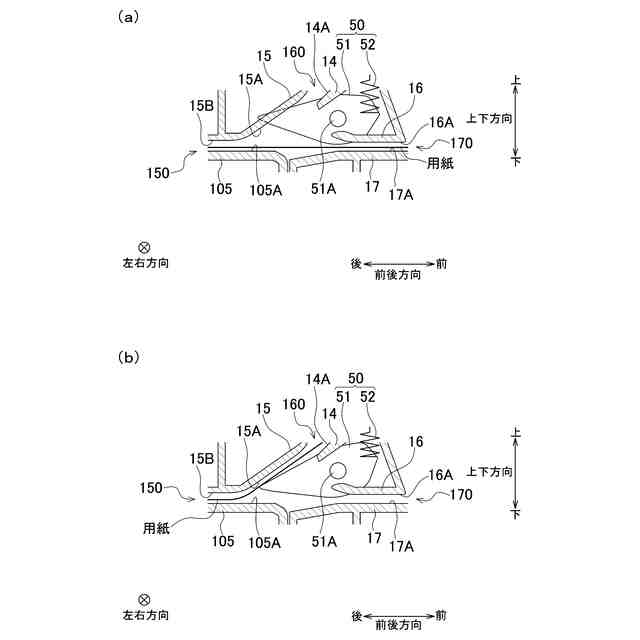

図６に示す切替機構及びその周辺の拡大図であり、（ａ）はフラップが給送経路の下流端を閉ざす状況を示す図であり、（ｂ）はフラップが給送経路の下流端を開放した状況を示す図である。
図１に示す切断装置の電気的構成を示すブロック図である。
図１に示す切断装置の制御部が実行する処理を示すフロー図である。
【発明を実施するための形態】
【０００９】
本発明の好適な一実施形態に係る切断装置１００（本発明の「媒体処理装置」）について、図１～図４を参照しつつ、以下に説明する。なお、図１に示す前後方向、左右方向及び上下方向を、切断装置１００の前後方向、左右方向及び上下方向とする。左右方向は、切断装置１００を前方から見たときの方向である。前後方向は、上下方向及び左右方向に直交する直交方向である。本実施形態において、後方向は本発明の「第１方向」及び「第３方向」であり、後方向とは逆方向の前方向は本発明の「第５方向」である。
【００１０】
（切断装置１００の全体構成）
切断装置１００は、図１～図４に示すように、切断ユニット（本発明の「媒体処理ユニット」）１０１と、搬送ユニット（本発明の「媒体搬送ユニット」）１と、これらを制御する制御部１９０（図１０参照）とを有する。図２に示す搬送ユニット１は、切断ユニット１０１に対して着脱可能であり、即ち切断ユニット１０１に取り付け可能である。図１及び図４において、搬送ユニット１は、切断ユニット１０１の前端に固定されており、切断ユニット１０１に対して前方に位置している。図３に示す切断ユニット１０１は、搬送ユニット１から搬送されてきた用紙（本発明の「媒体」）を、所望の形状に切断可能な装置である。本実施形態においては、媒体として、用紙が採用されているが、ラベルやステッカーなど切断可能な媒体であればどのようなものであってもよい。
（【００１１】以降は省略されています）
