公開番号2025076934
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188916
出願日2023-11-02
発明の名称制御盤キャビネット
出願人株式会社サタケ
代理人個人,個人,個人,個人,個人,個人,個人,個人,個人
主分類H05K 7/18 20060101AFI20250509BHJP(他に分類されない電気技術)
要約【課題】良好な作業性を確保しつつも、省スペース化することができる制御盤キャビネットを提供する。
【解決手段】直方体状の筐体11と、各種制御機器を保持する保持ユニット2Aと、を備えた制御盤キャビネット10であって、保持ユニット2Aは、第1機器ホルダ20と、第1機器ホルダ20と上下方向Zに並ぶように側壁部19に取り付けられた第1配線ホルダ21と、第1方向D1に延びる回動軸δ1,δ2周りに回動可能に設けられるとともに、回動によって、裏面3bが第1配線ホルダ21に対向する閉状態と、裏面3bが第1配線ホルダ21に対向しないように開いた開状態と、に開閉可能に構成された開閉カバー3と、開閉カバー3の表面3aに取り付けられた第2機器ホルダ22と、開閉カバー3が閉状態であるときに第1配線ホルダ21と第2機器ホルダ22との間に位置するように裏面3bに取り付けられた第2配線ホルダ23と、を有する。

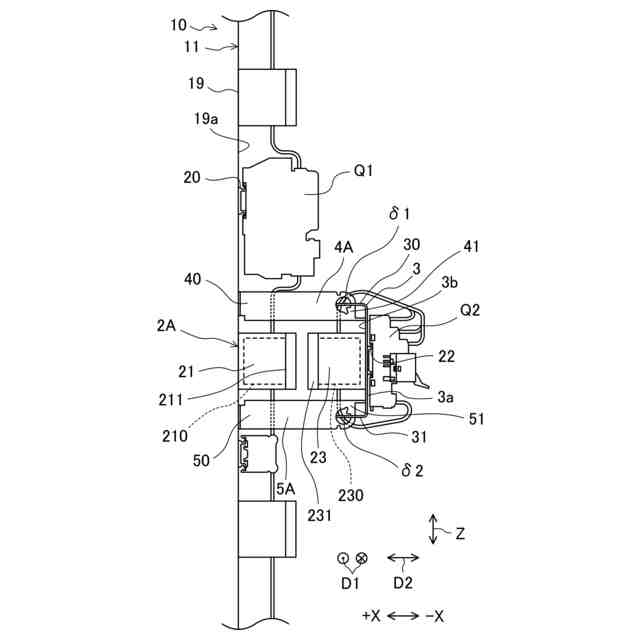

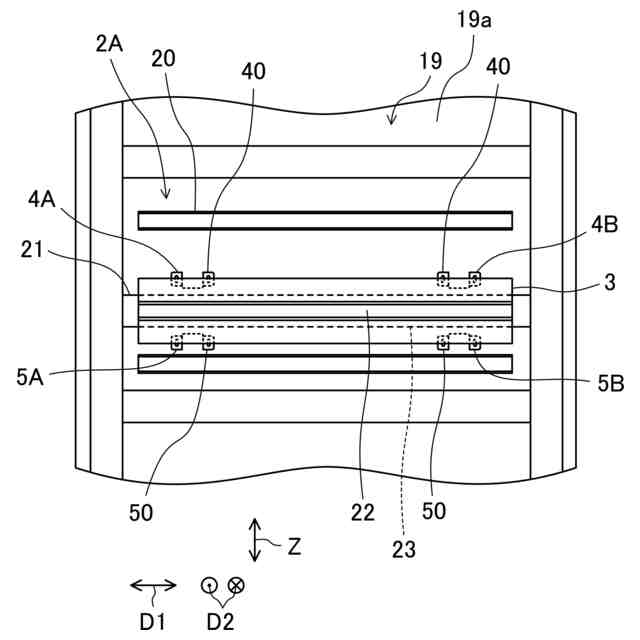

【選択図】図3
特許請求の範囲【請求項１】
内部に各種制御機器を収容する直方体状の筐体と、当該筐体の一側壁を構成する側壁部の内面側に各種制御機器を保持する保持ユニットと、を備えた制御盤キャビネットであって、
前記保持ユニットは、
前記側壁部に取り付けられ、当該側壁部の幅方向である第１方向に前記各種制御機器の一部を並べて保持する第１機器ホルダと、
前記第１機器ホルダと上下方向に並ぶように前記側壁部に取り付けられ、前記第１機器ホルダにより保持される制御機器に接続される電線を前記第１方向に沿わせて保持する第１配線ホルダと、
前記第１方向に延びる回動軸周りに回動可能に設けられるとともに、当該回動軸周りの回動によって、裏面が前記第１配線ホルダに対向する閉状態と、当該裏面が前記第１配線ホルダに対向しないように開いた開状態と、に開閉可能に構成された開閉カバーと、
前記開閉カバーの裏面とは反対側の表面に取り付けられ、前記各種制御機器の別の一部を前記第１方向に並べて保持する第２機器ホルダと、
前記開閉カバーが前記閉状態であるときに前記第１配線ホルダと前記第２機器ホルダとの間に位置するように、前記開閉カバーの裏面に取り付けられ、前記第２機器ホルダにより保持される制御機器に接続される電線を前記第１方向に沿わせて保持する第２配線ホルダと、を有する、制御盤キャビネット。
続きを表示（約 2,000 文字）【請求項２】
請求項１に記載の制御盤キャビネットにおいて、
前記保持ユニットは、
一端部である基端部が前記第１配線ホルダの上方で前記側壁部に取り付けられ、前記側壁部の法線方向である第２方向に延びる１または複数の第１アームと、
一端部である基端部が前記第１配線ホルダの下方で前記側壁部に取り付けられ、前記第２方向に延びる１または複数の第２アームと、をさらに有し、
前記第１アームは、他端部である先端部に前記開閉カバーが係合可能な第１被係合部を含み、
前記第２アームは、他端部である先端部に前記開閉カバーが係合可能な第２被係合部を含み、
前記開閉カバーは、
前記第１被係合部に係合可能な第１係合部と、前記第２被係合部に係合可能な第２係合部と、を含み、
前記第１係合部が前記第１被係合部に係合した状態かつ前記第２係合部が前記第２被係合部に係合していない状態で、前記第１係合部を中心に回動する第１開閉モードで開閉可能となる一方、前記第２係合部が前記第２被係合部に係合した状態かつ前記第１係合部が前記第１被係合部に係合していない状態で、前記第２係合部を中心に回動する第２開閉モードで開閉可能となるように構成されている、制御盤キャビネット。
【請求項３】
請求項２に記載の制御盤キャビネットにおいて、
前記第１アームは、前記第１方向に交差する第１アーム側壁部を含み、
前記第１被係合部は、前記第１アーム側壁部を前記第１方向に貫通した第１孔で構成され、
前記第１係合部は、前記第１孔に挿通可能に設けられるとともに、前記第１孔に挿通されることにより前記第１被係合部に係合した状態となる一方、当該第１孔から抜けることにより前記第１被係合部に係合していない状態となるように構成され、
前記第２アームは、前記第１方向に交差する第２アーム側壁部を含み、
前記第２被係合部は、前記第２アーム側壁部を前記第１方向に貫通した第２孔で構成され、
前記第２係合部は、前記第２孔に挿通可能に設けられるとともに、前記第２孔に挿通されることにより前記第２被係合部に係合した状態となる一方、当該第２孔から抜けることにより前記第２被係合部に係合していない状態となるように構成され、
前記第２係合部が前記第２孔から抜けた状態では前記第１係合部が前記第１孔に挿通された状態となる一方、前記第１係合部が前記第１孔から抜けた状態では前記第２係合部が前記第２孔に挿通された状態となるように構成されている、制御盤キャビネット。
【請求項４】
請求項２に記載の制御盤キャビネットにおいて、
前記第１アームと前記第２アームとは、同一の形状に形成されている、制御盤キャビネット。
【請求項５】
請求項２に記載の制御盤キャビネットにおいて、
前記第１アームは、前記第１開閉モードで前記開状態となった前記開閉カバーの更なる回動を規制する第１回動規制部を含む、制御盤キャビネット。
【請求項６】
請求項３に記載の制御盤キャビネットにおいて、
前記第１アームは、前記第１開閉モードで前記開状態となった前記開閉カバーの更なる回動を規制する第１回動規制部を含み、
前記第１回動規制部は、前記第１孔の内周面から凹んだ凹溝である回動規制凹溝で構成されている、制御盤キャビネット。
【請求項７】
請求項２に記載の制御盤キャビネットにおいて、
前記第１アームは、前記側壁部が下側となるように前記筐体を寝かせた状態で前記第１開閉モードで前記開状態となった前記開閉カバーの更なる回動を規制する第２回動規制部を含む、制御盤キャビネット。
【請求項８】
請求項２に記載の制御盤キャビネットにおいて、
前記第２アームは、前記第２開閉モードで前記開状態となった前記開閉カバーの更なる回動を規制する第３回動規制部を含む、制御盤キャビネット。
【請求項９】
請求項３に記載の制御盤キャビネットにおいて、
前記第２アームは、前記第２開閉モードで前記開状態となった前記開閉カバーの更なる回動を規制する第３回動規制部を含み、
前記第３回動規制部は、前記第２孔の内周面から膨出した凸起である回動規制凸起で構成されている、制御盤キャビネット。
【請求項１０】
請求項２に記載の制御盤キャビネットにおいて、
前記第２アームは、前記側壁部が下側となるように前記筐体を寝かせた状態で前記第２開閉モードで前記開状態となった前記開閉カバーの更なる回動を規制する第４回動規制部を含む、制御盤キャビネット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、設備などの制御に供する各種制御機器を収容する制御盤キャビネットに関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、設備などの制御に供する各種制御機器と、これらの制御機器を収容する制御盤キャビネットと、を備えた制御盤が知られている（例えば、特許文献１参照）。制御機器は、ＤＩＮレール（例えば、特許文献２参照）などを介して制御盤キャビネットにおける側壁の内面に取り付けられるのが一般的である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２１６３８２号公報
特開２０１４－０１３８６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、制御盤の設置面積を削減するニーズが高まるに伴い、制御盤キャビネットの内部におけるスペースの無駄を省くこと、すなわち、省スペース化が求められている。省スペース化の手段として制御機器間のクリアランスを減らすことが挙げられるが、この手段を採ると制御機器が必然的に密集してしまうことから、例えば、点検の際に制御機器および当該制御機器に接続された電線が他の制御機器に隠れて見え難くなったり、他の制御機器に作業員の手が阻まれたり、これ故に当該他の制御機器を一旦制御盤キャビネットから取り外す必要が生じたり、といった作業性の悪化を招いてしまう。したがって、点検などの作業のし易さ、すなわち、良好な作業性を確保しつつも、省スペース化することが困難であるという問題があった。
【０００５】
本発明は、上記に鑑みてなされたものであり、良好な作業性を確保しつつも、省スペース化することができる制御盤キャビネットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る制御盤キャビネットは、以下のように構成される。本発明に係る制御盤キャビネットは、内部に各種制御機器を収容する直方体状の筐体と、当該筐体の一側壁を構成する側壁部の内面側に各種制御機器を保持する保持ユニットと、を備えた制御盤キャビネットである。前記保持ユニットは、前記側壁部に取り付けられ、当該側壁部の幅方向である第１方向に前記各種制御機器の一部を並べて保持する第１機器ホルダと、前記第１機器ホルダと上下方向に並ぶように前記側壁部に取り付けられ、前記第１機器ホルダにより保持される制御機器に接続される電線を前記第１方向に沿わせて保持する第１配線ホルダと、前記第１方向に延びる回動軸周りに回動可能に設けられるとともに、当該回動軸周りの回動によって、裏面が前記第１配線ホルダに対向する閉状態と、当該裏面が前記第１配線ホルダに対向しないように開いた開状態と、に開閉可能に構成された開閉カバーと、前記開閉カバーの裏面とは反対側の表面に取り付けられ、前記各種制御機器の別の一部を前記第１方向に並べて保持する第２機器ホルダと、前記開閉カバーが前記閉状態であるときに前記第１配線ホルダと前記第２機器ホルダとの間に位置するように、前記開閉カバーの裏面に取り付けられ、前記第２機器ホルダにより保持される制御機器に接続される電線を前記第１方向に沿わせて保持する第２配線ホルダと、を有する。
【０００７】
上記の構成によれば、第１機器ホルダと第１配線ホルダとが、上下方向に並ぶように側壁部に取り付けられることから、第１機器ホルダによって保持される各種制御機器の一部と、第１配線ホルダによって保持される電線とを、側壁部の内面側で上下方向に並ぶように保持することができる。また、第２機器ホルダと第２配線ホルダとが、開閉カバーの表面と裏面とに各々取り付けられることから、第２機器ホルダによって保持される各種制御機器の別の一部と、第２配線ホルダによって保持される電線とを、側壁部とは異なる開閉カバーで保持することができる。
【０００８】
そして、側壁部の幅方向である第１方向に延びる回動軸周りに回動可能に設けられた開閉カバーが閉状態であるときに、第２配線ホルダが第１配線ホルダと第２機器ホルダとの間に位置することから、開閉カバーが閉状態であるときに第１配線ホルダ、第２配線ホルダおよび第２機器ホルダが側壁部の法線方向である（第２方向）に並ぶような配置となり、換言すると、これらによって保持される、電線および各種制御機器の別の一部が、側壁部の法線方向（第２方向）に並ぶような配置となる。
【０００９】
図２４は、保持ユニットの従来例を示す概略図である。仮に、図２４に示す従来例のように第１機器ホルダ９０、第１配線ホルダ９１、第２機器ホルダ９２および第２配線ホルダ９３を側壁部９６に沿って上下方向に並べた場合、第１配線ホルダ９１、第２機器ホルダ９２および第２配線ホルダ９３に対して筐体９５の内側（手前側）に、制御機器の収容に供し得ないスペースα、すなわち、スペースの無駄が生じる。これに対して、上記のような配置とすることにより、第１配線ホルダの手前側のスペースを第２機器ホルダおよび第２配線ホルダの収容スペースとして有効的に活用することができるため、制御盤キャビネットの内部におけるスペースの無駄を省くこと、すなわち、省スペース化することができる。
【００１０】
上記のように省スペース化することにより、第１機器ホルダ、第１配線ホルダ、第２機器ホルダおよび第２配線ホルダが制御盤キャビネットの内部で占めるスペースを上下方向に小さくすることができるため、制御盤キャビネットの筐体における側壁の内面にＤＩＮレールなどを介してより多くの制御機器を取り付けることが可能となり、この結果として、制御盤の設置面積を削減することができる。
（【００１１】以降は省略されています）
