特許ウォッチ

公開番号2025079897
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192756
出願日2023-11-13
発明の名称トナー、二成分現像剤、及びトナーの製造方法
出願人シャープ株式会社
代理人弁理士法人あーく事務所
主分類G03G 9/097 20060101AFI20250516BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】低温定着性を備えつつ、画像形成装置を長時間稼働させた場合における、帯電低下及びかぶりの発生を抑制することができるトナー、二成分現像剤及びトナーの製造方法を提供する。
【解決手段】トナー粒子の表面に外添剤が付着したトナーにおいて次の構成とする。トナー粒子は、結晶性ポリエステル樹脂及びワックスを含み、90℃での見掛け粘度が100000Pa・s以上200000Pa・s以下である。外添剤は、第1外添剤と、第1外添剤よりも平均一次粒子径が大きい第2外添剤とを含む。トナーのゆるめカサ密度は0.3g/cm³以上0.35g/cm³以下である。50℃にて1.2N/cm²で加圧したときに、トナーの圧縮度は50%以下であり、トナーの応力緩和率は27%以上である。

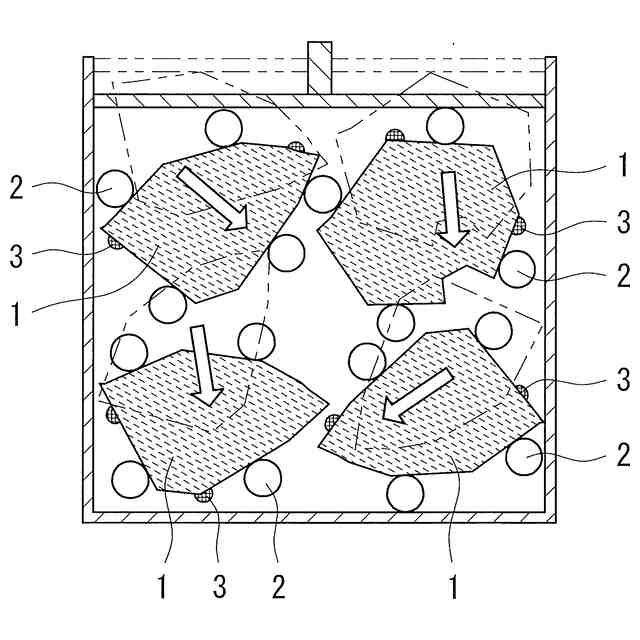

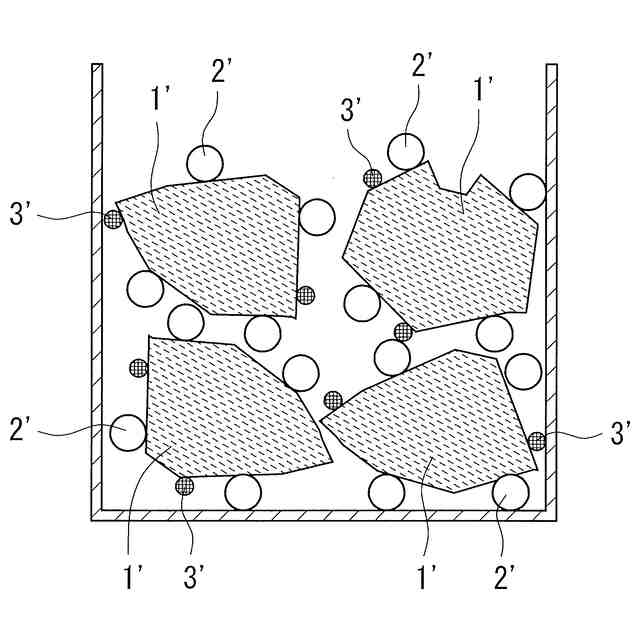

【選択図】図6
特許請求の範囲【請求項１】
トナー粒子の表面に外添剤が付着したトナーであって、
前記トナー粒子は、結晶性ポリエステル樹脂及びワックスを含み、９０℃での見掛け粘度が１０００００Ｐａ・ｓ以上２０００００Ｐａ・ｓ以下であり、
前記外添剤は、第１外添剤と、当該第１外添剤よりも平均一次粒子径が大きい第２外添剤とを含み、
前記トナーのゆるめカサ密度は０．３ｇ／ｃｍ
３
以上０．３５ｇ／ｃｍ
３
以下であり、
５０℃にて１．２Ｎ／ｃｍ
２
で加圧したときに、前記トナーの圧縮度は５０％以下であり、前記トナーの応力緩和率は２７％以上であることを特徴とするトナー。
続きを表示（約 950 文字）【請求項２】
請求項１に記載のトナーであって、
前記第１外添剤は、シリカ粒子、酸化チタン粒子、酸化アルミニウム粒子、水酸化アルミニウムが表面に付着したシリカ粒子、又はシリカを添加したチタン酸ストロンチウム粒子であり、
前記第１外添剤は、平均一次粒子径が１０ｎｍ以上３５ｎｍ以下であることを特徴とするトナー。
【請求項３】
請求項１又は請求項２に記載のトナーであって、
前記第２外添剤は、シリカ粒子及び酸化チタン粒子であり、
前記第２外添剤としてのシリカ粒子及び酸化チタン粒子は、平均一次粒子径が３８ｎｍ以上１２０ｎｍ以下であることを特徴とするトナー。
【請求項４】
請求項１又は請求項２に記載のトナーであって、
前記第１外添剤の含有量は、前記トナー粒子１００質量部に対して０．１質量部以上０．５質量部以下であり、
前記第２外添剤の含有量は、前記トナー粒子１００質量部に対して４．０質量部以上６．０質量部以下であることを特徴とするトナー。
【請求項５】
請求項１又は請求項２に記載のトナーであって、
前記第１外添剤の前記トナー粒子に対する付着強度は、９０％以上１００％以下であり、
前記第２外添剤の前記トナー粒子に対する付着強度は、３０％以上５０％以下であることを特徴とするトナー。
【請求項６】
請求項１又は請求項２に記載のトナーであって、
前記トナー粒子は、粉砕トナー粒子であることを特徴とするトナー。
【請求項７】
請求項１又は請求項２に記載のトナーと、キャリアとを含むことを特徴とする二成分現像剤。
【請求項８】
請求項１又は請求項２に記載のトナーの製造方法であって、
前記第１外添剤と前記トナー粒子とを混合することで、前記第１外添剤を前記トナー粒子の表面に付着させる第１外添工程と、
前記第２外添剤と前記トナー粒子とを混合することで、前記第２外添剤を前記トナー粒子の表面に付着させる第２外添工程と、を含み、
前記第１外添工程を行った後に、前記第２外添工程を行うことを特徴とするトナーの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、トナー、二成分現像剤、及びトナーの製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
電子写真方式を利用した複写機、複合機、プリンタ、ファクシミリ装置等の画像形成装置に使用される静電潜像現像用トナーは、一般に、トナー粒子（トナーコア）の表面に外添剤を付着させた構成である。
【０００３】
近年、画像形成装置の更なる省エネルギー化が望まれていることから、それを実現するためトナーには低温定着性が要求されている。低温定着性を高めた低温定着トナーは、従来よりも低温で定着させることが可能な樹脂でトナー粒子が構成されている。
【０００４】
例えば、特許文献１には、軟化点が１１０℃以下であるトナー粒子の表面に外添剤が付着したトナーが開示されている。このトナーにあっては、トナー粒子は結晶性ポリエステル樹脂及びワックスを含み、外添剤は微粉体とシリカ粒子とを含有し、前記微粉体は、チタン酸ストロンチウム及びシリカを含む組成物の表面をシラン化合物で疎水化したものであり、前記微粉体の一次粒子の数平均円相当径は２０ｎｍ以上５０ｎｍ以下であり、前記シリカ粒子の一次粒子の数平均円相当径は５０ｎｍ以上２００ｎｍ以下である構成とされている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－９６０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

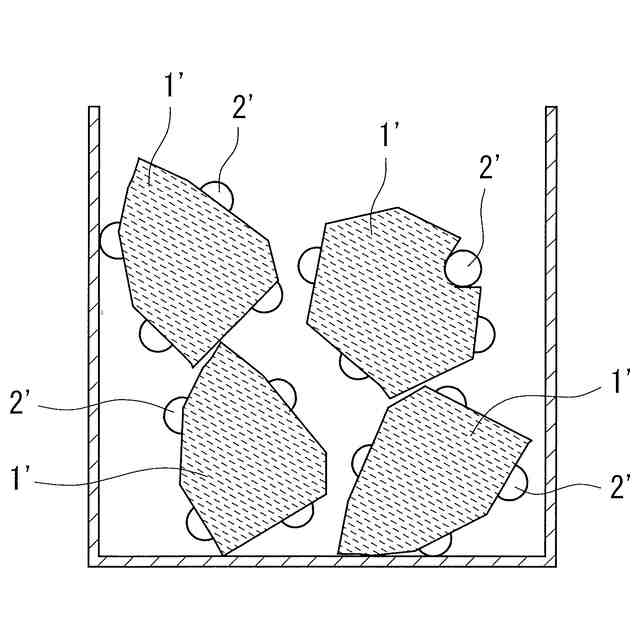

画像形成装置が長時間稼働すると現像槽内は４０℃～５０℃近傍となる。このような温度環境下において低温定着トナーは、従来のトナーと比較して、トナーが受けるストレス（荷重）は同程度であっても、常温環境下よりも外添剤のトナー粒子への埋まり込みが進行しやすいという問題がある。
【０００７】

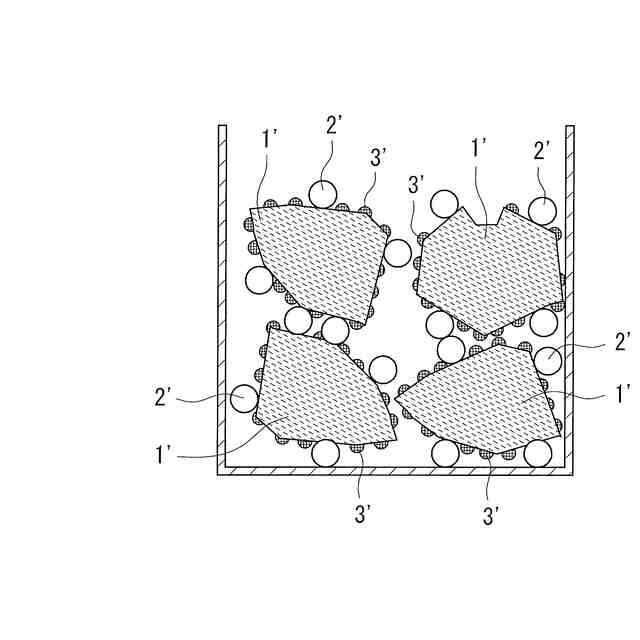

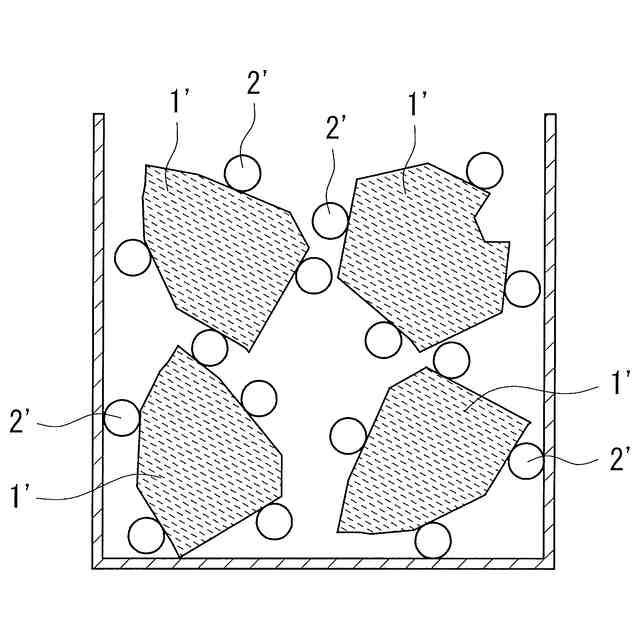

この問題に対応する方法としては、小粒子径外添剤の添加量を増やして、外添剤によるトナー粒子表面の被覆率を上げるという方法や、４０ｎｍ～１２０ｎｍ程度の中粒子径～大粒子径外添剤の添加量を増やすことでスペーサ効果の増大を期待する方法が考えられる。しかしながら、これらの方法では、画像形成装置の稼働初期の段階で、現像槽内に滞留するトナー中の外添剤は早々にトナー粒子に埋まり込んでしまい、帯電低下が発生するという課題があり、高湿環境下では印字表面に「がさつき」や「かぶり」が発生するという課題がある。
【０００８】
なお、「がさつき」とは、画質が不均一でざらつき感がある状態をいい、「かぶり」とは、本来はトナーが現像されない非画像部に低帯電量トナーが現像される現象（低帯電量トナーが感光体に付着する現象）をいう。
【０００９】
本開示の内容は低温定着トナーにおける斯かる事情に鑑みて見出されたものであり、画像形成装置を長時間稼働させた場合における、帯電低下及びかぶりの発生を抑制することができるトナー、二成分現像剤及びトナーの製造方法を提供することを主たる目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するためになされた本開示のトナーは、トナー粒子の表面に外添剤が付着したトナーにおいて次の構成とする。トナー粒子は、結晶性ポリエステル樹脂及びワックスを含み、９０℃での見掛け粘度が１０００００Ｐａ・ｓ以上２０００００Ｐａ・ｓ以下である。外添剤は、第１外添剤と、当該第１外添剤よりも平均一次粒子径が大きい第２外添剤とを含む。トナーのゆるめカサ密度は０．３ｇ／ｃｍ
３
以上０．３５ｇ／ｃｍ
３
以下である。５０℃にて１．２Ｎ／ｃｍ
２

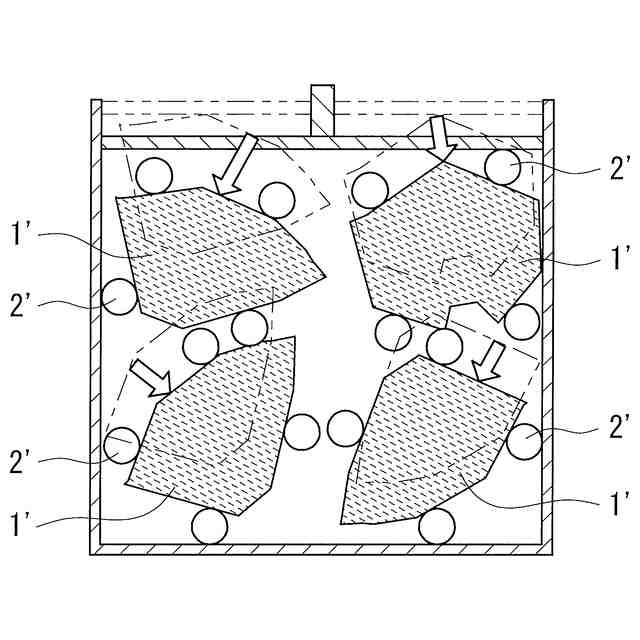

で加圧したときに、トナーの圧縮度は５０％以下であり、トナーの応力緩和率は２７％以上である。

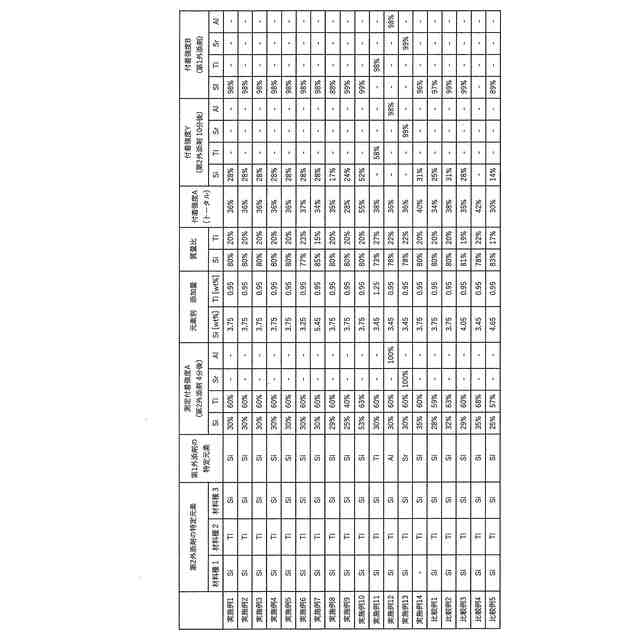

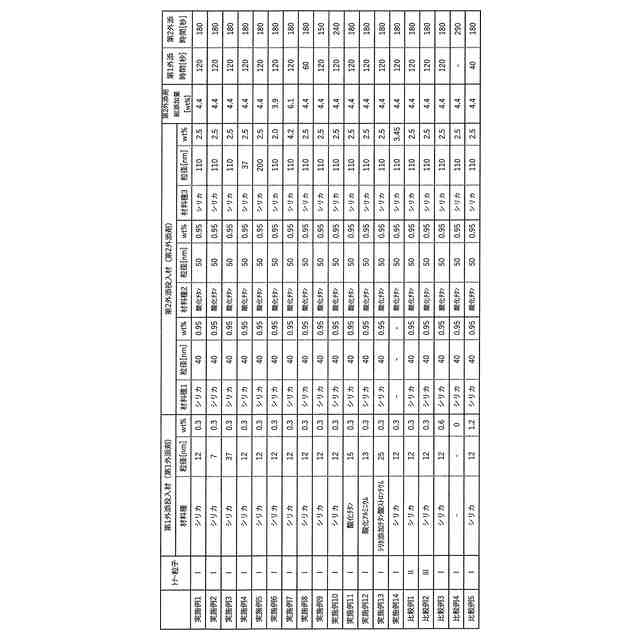

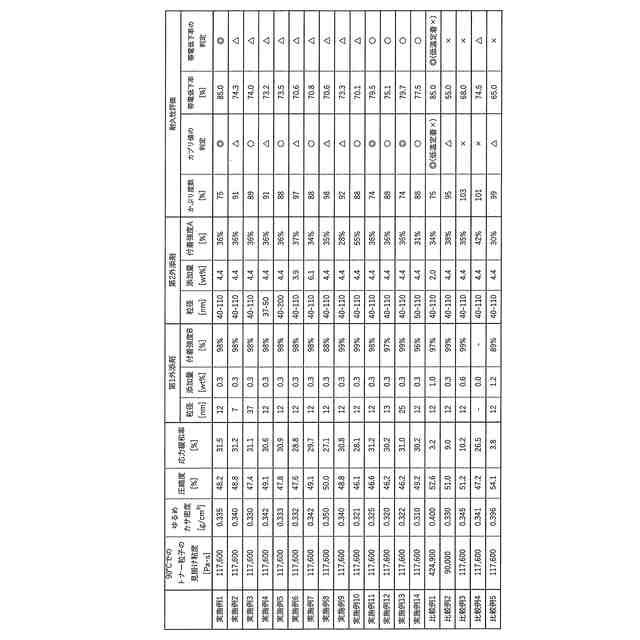

（【００１１】以降は省略されています）

関連特許
