特許ウォッチ

公開番号2025084479
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198416
出願日2023-11-22
発明の名称ポリエステル樹脂、成形体、プリフォーム、ポリエステルボトル、及びメカニカルリサイクルポリエステル樹脂
出願人東洋製罐グループホールディングス株式会社,東洋製罐株式会社
代理人弁理士法人とこしえ特許事務所
主分類C08G 63/16 20060101AFI20250527BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】成形時の金型汚れの発生を抑制することができるポリエステル樹脂を提供する。
【解決手段】ジオール単位およびジカルボン酸単位を含有するポリエステルを主成分として含むポリエステル樹脂であって、1H-NMRを用いて測定される全ジカルボン酸由来のピーク面積(A_acid)に対する7.43～7.55ppmのピーク面積(A_7.5)の比率(A_7.5/A_acid)が、0.00020以上であることを特徴とするポリエステル樹脂を提供する。
【選択図】なし
特許請求の範囲【請求項１】
ジオール単位およびジカルボン酸単位を含有するポリエステルを主成分として含むポリエステル樹脂であって、
１Ｈ－ＮＭＲを用いて測定される全ジカルボン酸由来のピーク面積（Ａ
ａｃｉｄ
）に対する７．４３～７．５５ｐｐｍのピーク面積（Ａ
７．５
）の比率（Ａ
７．５
／Ａ
ａｃｉｄ
）が、０．０００２０以上であることを特徴とするポリエステル樹脂。
続きを表示（約 400 文字）【請求項２】
１Ｈ－ＮＭＲを用いて測定される全ジカルボン酸由来のピーク面積（Ａ
ａｃｉｄ
）に対する７．７５～７．８６ｐｐｍのピーク面積（Ａ
７．８
）の比率（Ａ
７．８
／Ａ
ａｃｉｄ
）が、０．０００１０以上であることを特徴とする請求項１に記載のポリエステル樹脂。
【請求項３】
請求項１または２に記載のポリエステル樹脂から作られる成形体。
【請求項４】
請求項１または２に記載のポリエステル樹脂から作られるプリフォーム。
【請求項５】
請求項１または２に記載のポリエステル樹脂から作られるポリエステルボトル。
【請求項６】
前記ポリエステル樹脂が、メカニカルリサイクルポリエステル樹脂であることを特徴とする請求項１または２に記載のポリエステル樹脂。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリエステル樹脂、このポリエステル樹脂から作られる成形体、プリフォーム、及びポリエステルボトル、並びにメカニカルリサイクルポリエステル樹脂に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
ポリエステル樹脂は、機械的安定性、化学的安定性、透明性、耐熱性など、優れた特性をもつ熱可塑性樹脂である。環境負荷低減の観点から、このようなポリエステル樹脂を固相重合により再生し、メカニカルリサイクルする方法が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許文献１：特開２０００－２１９７２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の技術により製造されたポリエステル樹脂では、モノマーとして残存するＢＨＥＴが、ポリエステル樹脂の成形時に製造装置の金型等に汚れとして付着してしまい、汚れを取り除くために、成形にかかるコストが高くなってしまうという問題がある。
【０００５】
本発明の目的は、ＢＨＥＴの含有量が低減され、成形時の金型汚れの発生を抑制することができるポリエステル樹脂、及びこのようなポリエステル樹脂から作られる成形体を提供することである。
【課題を解決するための手段】
【０００６】
［１］本発明の態様１によれば、ジオール単位およびジカルボン酸単位を含有するポリエステルを主成分として含むポリエステル樹脂であって、１Ｈ－ＮＭＲを用いて測定される全ジカルボン酸由来のピーク面積（Ａ
ａｃｉｄ
）に対する７．４３～７．５５ｐｐｍのピーク面積（Ａ
７．５
）の比率（Ａ
７．５
／Ａ
ａｃｉｄ
）が、０．０００２０以上であることを特徴とするポリエステル樹脂が提供される。
【０００７】
［２］本発明の態様２によれば、１Ｈ－ＮＭＲを用いて測定される全ジカルボン酸由来のピーク面積（Ａ
ａｃｉｄ
）に対する７．７５～７．８６ｐｐｍのピーク面積（Ａ
７．８
）の比率（Ａ
７．８
／Ａ
ａｃｉｄ
）が、０．０００１０以上であることを特徴とする態様１に記載のポリエステル樹脂が提供される。
【０００８】
［３］本発明の態様３によれば、態様１または２に記載のポリエステル樹脂から作られる成形体が提供される。
【０００９】
［４］本発明の態様４によれば、態様１または２に記載のポリエステル樹脂から作られるプリフォームが提供される。
【００１０】
［５］本発明の態様５によれば、態様１または２に記載のポリエステル樹脂から作られるポリエステルボトルが提供される。

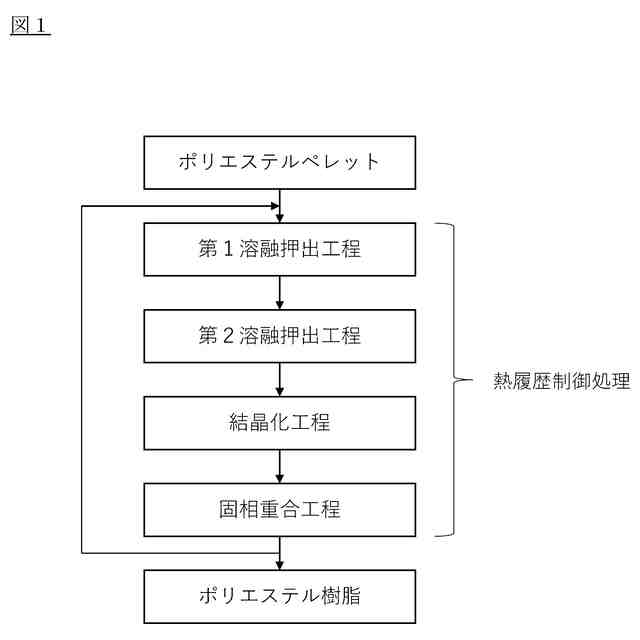

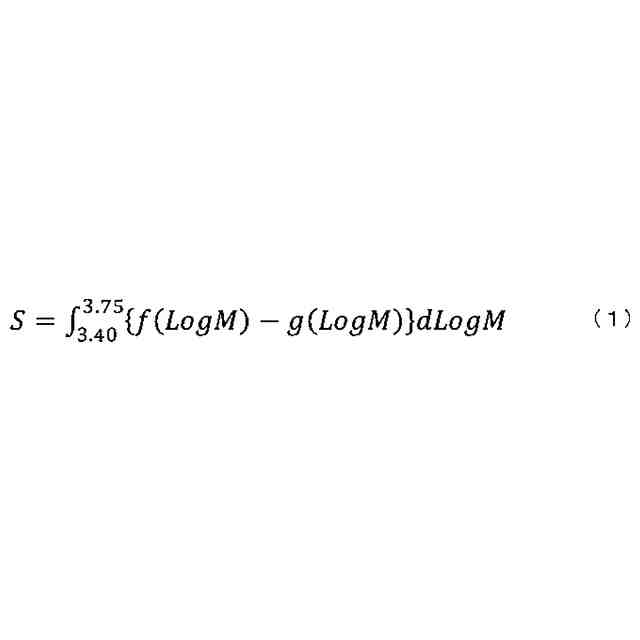

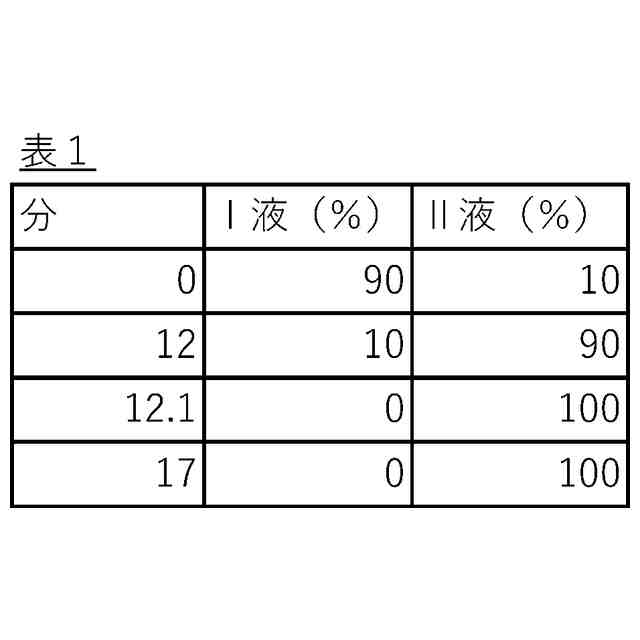

（【００１１】以降は省略されています）

関連特許
