公開番号
2025103493
公報種別
公開特許公報(A)
公開日
2025-07-09
出願番号
2023220920
出願日
2023-12-27
発明の名称
流路部材
出願人
京セラ株式会社
代理人
弁理士法人酒井国際特許事務所
主分類
F28F
21/04 20060101AFI20250702BHJP(熱交換一般)
要約
【課題】基体を保護しつつ、基体の流路内を流れる流体と対象物との熱交換効率を向上させること。
【解決手段】流路部材は、基体と、容器とを有する。基体は、セラミックスからなり、内部に流路を有する。容器は、基体を収容する金属製の容器である。基体は、外周面の少なくとも一部の領域において容器の内壁面と接する。
【選択図】図3
特許請求の範囲
【請求項1】
セラミックスからなり、内部に流路を有する基体と、
前記基体を収容する金属製の容器と
を有し、
前記基体は、
外周面の少なくとも一部の領域において前記容器の内壁面と接する
流路部材。
続きを表示(約 520 文字)
【請求項2】
前記基体は、
前記外周面のうち第1領域において前記容器の内壁面と接し、前記外周面のうち前記第1領域を除く第2領域において前記容器の内壁面から離隔し、前記容器の内壁面との間に空間を形成する
請求項1に記載の流路部材。
【請求項3】
前記基体の前記外周面において、前記空間と接する前記第2領域の面積割合は、1(%)以上かつ95(%)以下である
請求項2に記載の流路部材。
【請求項4】
前記基体の前記外周面に位置し、前記流路からの流体の漏れを検知するセンサを有する
請求項1に記載の流路部材。
【請求項5】
前記容器は、
前記空間に連通する開口部を有する
請求項2に記載の流路部材。
【請求項6】
前記開口部に位置し、前記流路からの流体の漏れを検知するセンサを有する
請求項5に記載の流路部材。
【請求項7】
前記容器は、
前記基体の搬入出口を有する容器本体部と、前記搬入出口を閉じる蓋部とを含む少なくとも2以上の部材に分離可能である
請求項1に記載の流路部材。
発明の詳細な説明
【技術分野】
【0001】
開示の実施形態は、流路部材に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
従来、セラミックスからなり、内部に流体を通流可能な流路が設けられた基体を有する流路部材が知られている(特許文献1参照)。
【0003】
また、特許文献2には、セラミックス管などの基体を容器内に収容した治具が開示されている。
【先行技術文献】
【特許文献】
【0004】
特開2016-171343号公報
特開2007-40775号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
上述した従来技術には、基体を保護しつつ、基体の流路内を流れる流体と対象物との熱交換効率を向上させるという点で更なる改善の余地がある。
【0006】
実施形態の一態様は、上記に鑑みてなされたものであって、基体を保護しつつ、基体の流路内を流れる流体と対象物との熱交換効率を向上させることができる流路部材を提供することを目的とする。
【課題を解決するための手段】
【0007】
実施形態の一態様による流路部材は、基体と、容器とを有する。基体は、セラミックスからなり、内部に流路を有する。容器は、基体を収容する金属製の容器である。基体は、外周面の少なくとも一部の領域において容器の内壁面と接する。
【発明の効果】
【0008】
実施形態の一態様によれば、基体を保護しつつ、基体の流路内を流れる流体と対象物との熱交換効率を向上させることができる。
【図面の簡単な説明】
【0009】

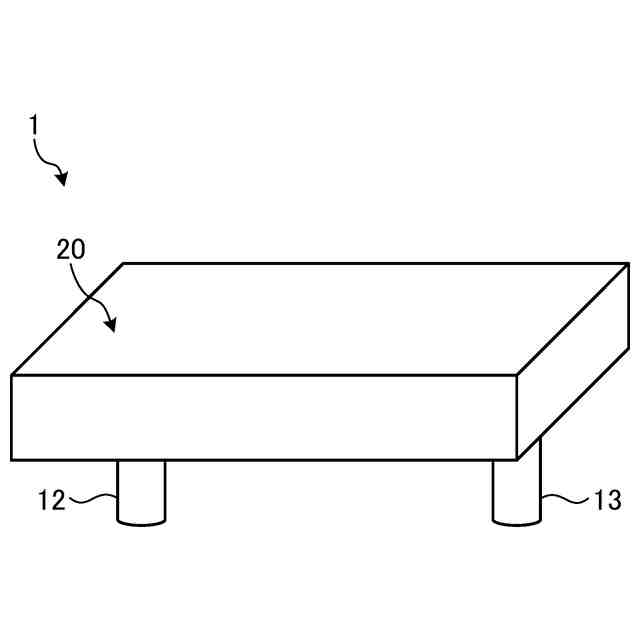

図1は、実施形態に係る流路部材の模式的な斜視図である。

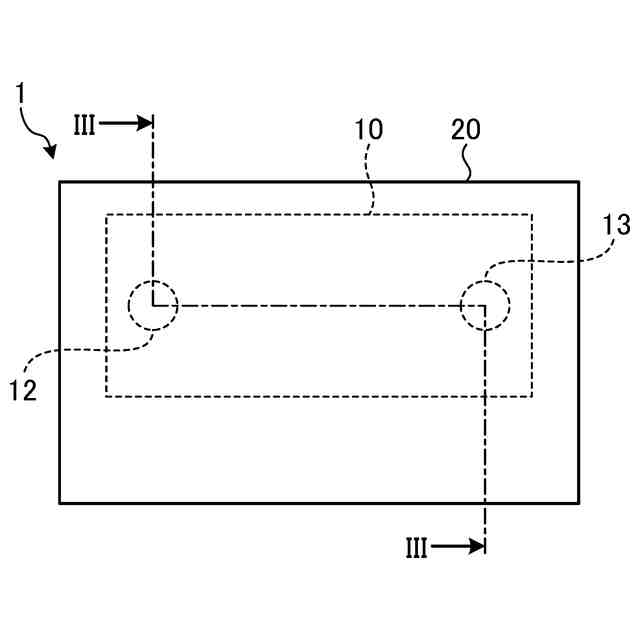

図2は、実施形態に係る流路部材の模式的な平面図である。

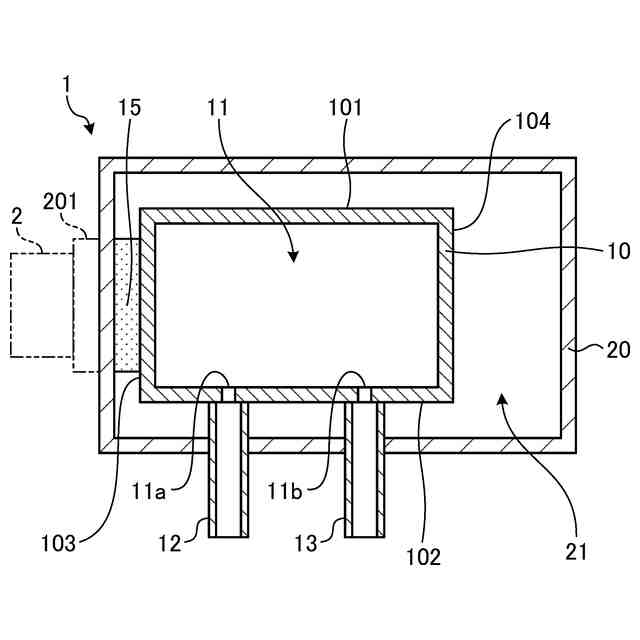

図3は、図2に示すIII-III線矢視における模式的な断面図である。

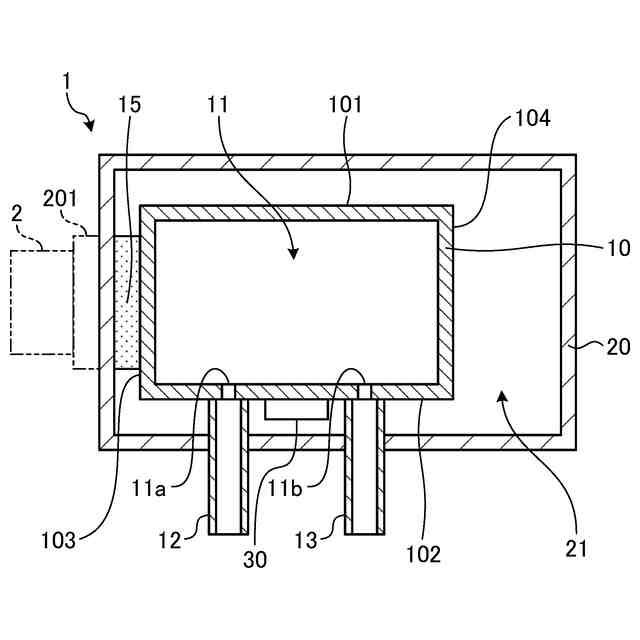

図4は、別の実施形態1に係る流路部材の模式的な断面図である。

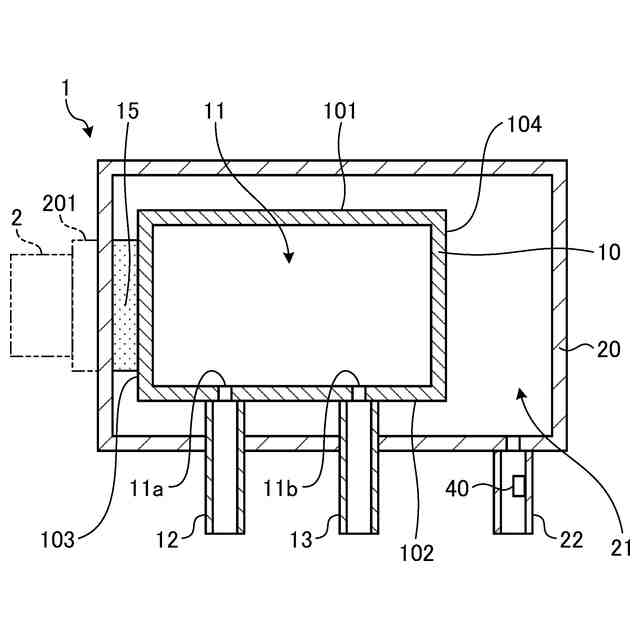

図5は、別の実施形態2に係る流路部材の模式的な断面図である。

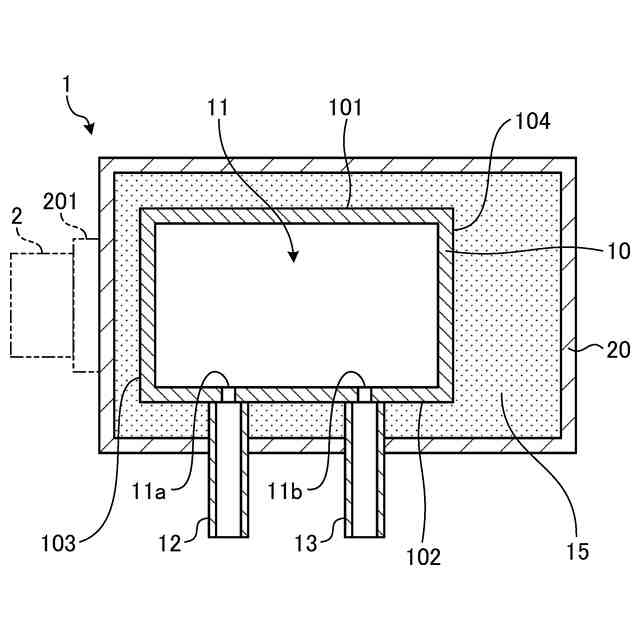

図6は、別の実施形態3に係る流路部材の模式的な断面図である。
図7は、別の実施形態4に係る流路部材の模式的な断面図である。
【発明を実施するための形態】
【0010】
以下、添付図面を参照して、本願の開示する流路部材の実施形態について説明する。なお、以下に示す実施形態により本開示が限定されるものではない。また、各実施形態は、処理内容を矛盾させない範囲で適宜組み合わせることが可能である。また、以下の各実施形態において同一の部位には同一の符号を付し、重複する説明は省略される。
(【0011】以降は省略されています)
