公開番号2025103205
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220413
出願日2023-12-27
発明の名称発光装置および照明装置
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類H10H 20/85 20250101AFI20250702BHJP()
要約【課題】演色性を高めつつ、藍藻の成長を低減させる。
【解決手段】発光装置は、430nmから500nmの波長領域における光強度の第1ピークと、500nmから565nmの波長領域における光強度の第2ピークと、620nmから750nmの波長領域における光強度の第3ピークと、を有する第1発光スペクトルの第1光を発する。第1発光スペクトルが、565nmから620nmの波長領域において、第2ピークおよび第3ピークのそれぞれの光強度の半分以下である光強度の第1極小値を有する。第1発光スペクトルにおいて、第1ピーク、第2ピークおよび第3ピークのうちの最大の光強度を1とした場合に、第1ピーク、第2ピークおよび第3ピークのそれぞれの光強度が0.6以上である。
【選択図】図4
特許請求の範囲【請求項１】
４３０ｎｍから５００ｎｍの波長領域における光強度の第１ピークと、５００ｎｍから５６５ｎｍの波長領域における光強度の第２ピークと、６２０ｎｍから７５０ｎｍの波長領域における光強度の第３ピークと、を有する第１発光スペクトルの第１光を発するとともに、
前記第１発光スペクトルが、５６５ｎｍから６２０ｎｍの波長領域において、前記第２ピークおよび前記第３ピークのそれぞれの光強度の半分以下である光強度の第１極小値を有し、
前記第１発光スペクトルにおいて、前記第１ピーク、前記第２ピークおよび前記第３ピークのうちの最大の光強度を１とした場合に、前記第１ピーク、前記第２ピークおよび前記第３ピークのそれぞれの光強度が０．６以上である、発光装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の発光装置であって、
３６０ｎｍから４３０ｎｍの波長領域に光強度のピークを有する第２光を発する発光素子と、
前記第２光を、４３０ｎｍから５００ｎｍの波長領域に光強度のピークを有する光に変換する第１蛍光体と、
前記第２光を、５００ｎｍから５６５ｎｍの波長領域に光強度のピークを有する光に変換する第２蛍光体と、
前記第２光を、６２０ｎｍから７５０ｎｍの波長領域に光強度のピークを有する光に変換する第３蛍光体と、を備えており、
前記第１発光スペクトルは、前記発光素子から発せられた前記第２光の一部を含むことで、３６０ｎｍから４３０ｎｍの波長領域における光強度の第４ピークを有する、発光装置。
【請求項３】
請求項１または請求項２に記載の発光装置であって、
前記第１光の色温度は、４５００Ｋから１２０００Ｋである、発光装置。
【請求項４】
請求項１または請求項２に記載の発光装置であって、
前記第１発光スペクトルにおいて、前記第３ピークの光強度が、前記第１極小値の２．５倍以上である、発光装置。
【請求項５】
請求項１または請求項２に記載の発光装置であって、
前記第１発光スペクトルにおいて、前記第１ピークの光強度は、前記第２ピークおよび前記第３ピークの何れの光強度よりも大きい、発光装置。
【請求項６】
請求項１または請求項２に記載の発光装置であって、
前記第１発光スペクトルにおいて、３５０ｎｍから８００ｎｍの波長領域における光強度の最大値を１とした場合に、前記第１ピークの光強度、前記第２ピークの光強度および前記第３ピークの光強度のそれぞれが、０．８以上である、発光装置。
【請求項７】
請求項１または請求項２に記載の発光装置であって、
前記第１光において、５６５ｎｍから６２０ｎｍの波長領域における光エネルギーは、３５０ｎｍから８００ｎｍの波長領域における光エネルギーの１５％以下である、発光装置。
【請求項８】
請求項１または請求項２に記載の発光装置であって、
前記第１光において、５６５ｎｍから６２０ｎｍの波長領域における光エネルギーは、３５０ｎｍから８００ｎｍの波長領域における光エネルギーの５％以上である、発光装置。
【請求項９】
請求項１または請求項２に記載の発光装置であって、
水生生物を展示するために使用される発光装置。
【請求項１０】
請求項１または請求項２に記載の発光装置であって、
水生生物を育成するために使用される発光装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置および照明装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
発光ダイオード（Light Emitting Diode：ＬＥＤ）などを使用して演色性を高めた発光装置および照明装置がある（例えば、特許文献１～３の記載を参照）。また、生物の飼育および植物の育成に適した光として、ＬＥＤなどを使用して太陽光のスペクトル（分光分布ともいう）に近似した光を放射する発光装置および照明装置がある（例えば、特許文献３の記載を参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１７／０６９２０６号
国際公開第２０１９／００４１１９号
国際公開第２０１９／１６４０１４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発光装置および照明装置については、演色性を高めつつ、藍藻の成長を低減させる点で改善の余地がある。
【課題を解決するための手段】
【０００５】
発光装置および照明装置が開示される。
【０００６】
発光装置の一態様は、４３０ｎｍから５００ｎｍの波長領域における光強度の第１ピークと、５００ｎｍから５６５ｎｍの波長領域における光強度の第２ピークと、６２０ｎｍから７５０ｎｍの波長領域における光強度の第３ピークと、を有する第１発光スペクトルの第１光を発する。前記第１発光スペクトルが、５６５ｎｍから６２０ｎｍの波長領域において、前記第２ピークおよび前記第３ピークのそれぞれの光強度の半分以下である光強度の第１極小値を有する。前記第１発光スペクトルにおいて、前記第１ピーク、前記第２ピークおよび前記第３ピークのうちの最大の光強度を１とした場合に、前記第１ピーク、前記第２ピークおよび前記第３ピークのそれぞれの光強度が０．６以上である。
【０００７】
照明装置の一態様は、複数の上記一態様の発光装置を備えている。
【０００８】
照明装置の一態様は、４３０ｎｍから５００ｎｍの波長領域における光強度の第５ピークと、５００ｎｍから５６５ｎｍの波長領域における光強度の第６ピークと、６２０ｎｍから７５０ｎｍの波長領域における光強度の第７ピークと、を有する第２発光スペクトルの第３光を発する。前記第２発光スペクトルが、５６５ｎｍから６２０ｎｍの波長領域において、前記第６ピークおよび前記第７ピークのそれぞれの光強度の半分以下である光強度の第２極小値を有する。前記第２発光スペクトルにおいて、前記第５ピーク、前記第６ピークおよび前記第７ピークのうちの最大の光強度を１とした場合に、前記第５ピーク、前記第６ピークおよび前記第７ピークのそれぞれの光強度が０．６以上である。
【発明の効果】
【０００９】
演色性を高めつつ、藍藻の成長を低減させることができる。
【図面の簡単な説明】
【００１０】

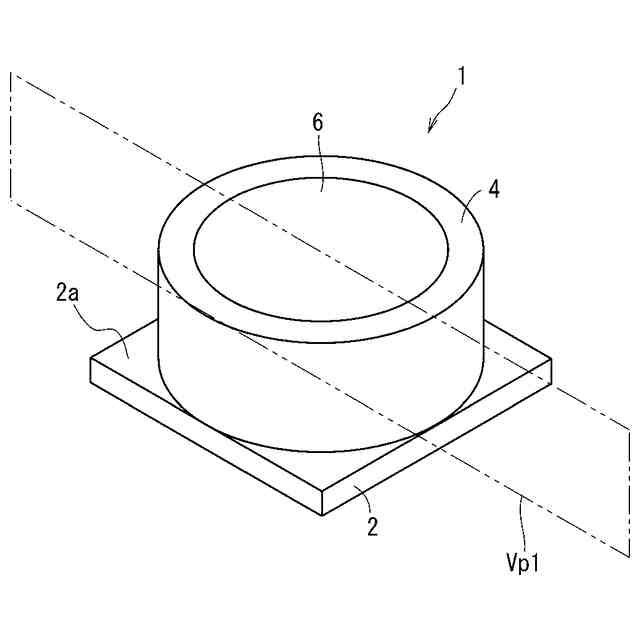

図１は、発光装置の一例の外観を示す概略図である。

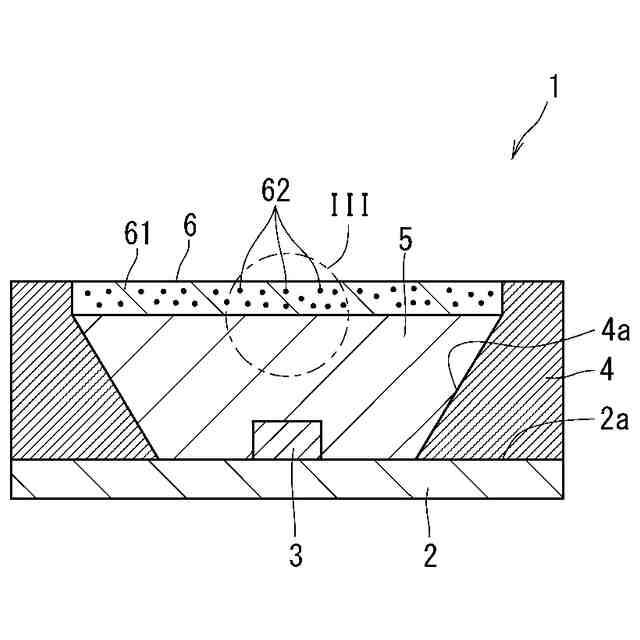

図２は、発光装置の一例のうちの図１の細い二点鎖線で描かれた仮想的な平面に沿った仮想的な切断面を示す概略図である。

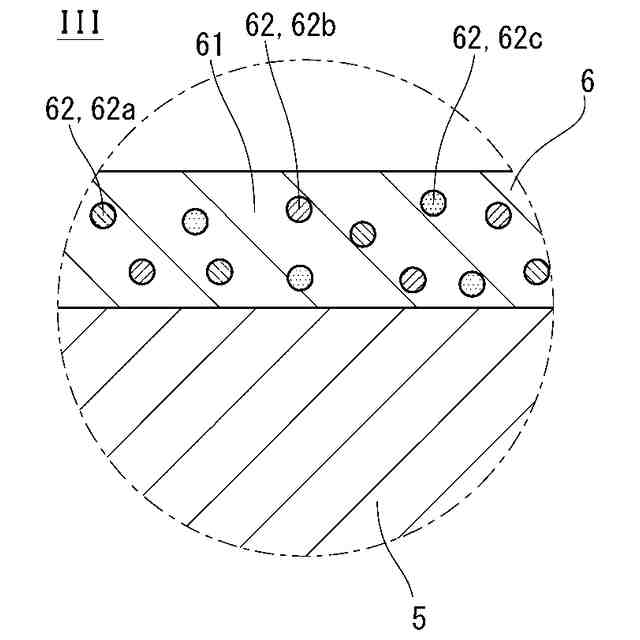

図３は、図２の仮想的な切断面のうちの細い一点鎖線で囲まれた円形の領域を拡大して示す概略図である。

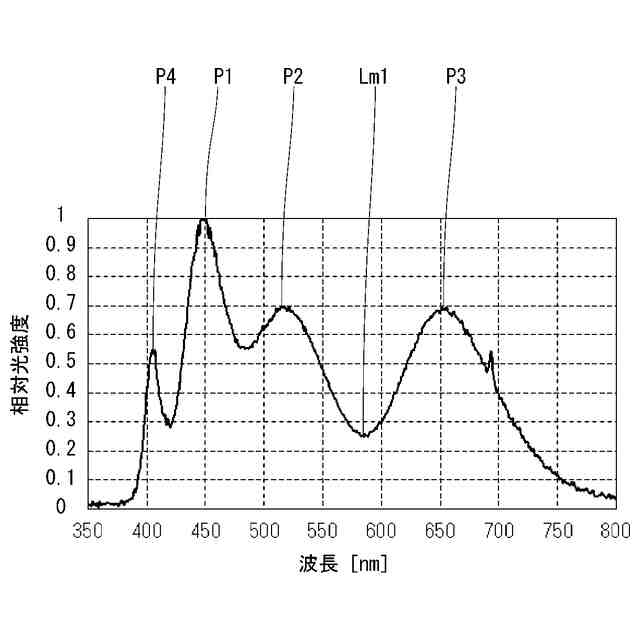

図４は、発光装置が発する第１光のスペクトルの第１例を示すグラフである。

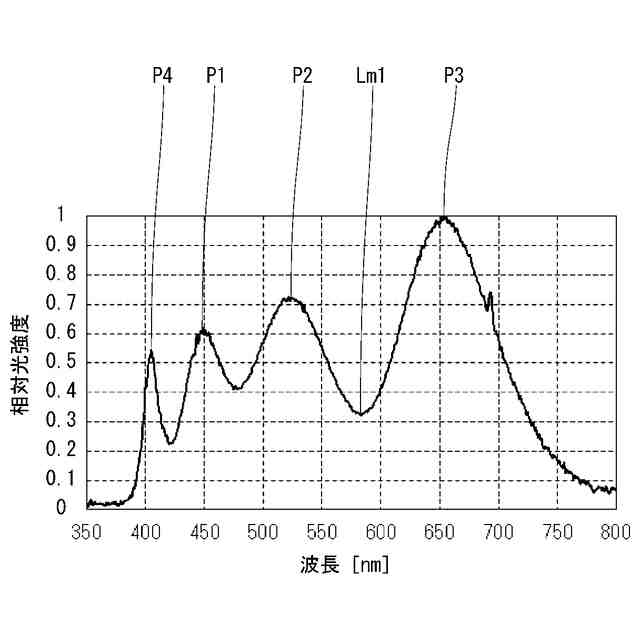

図５は、発光装置が発する第１光のスペクトルの第２例を示すグラフである。

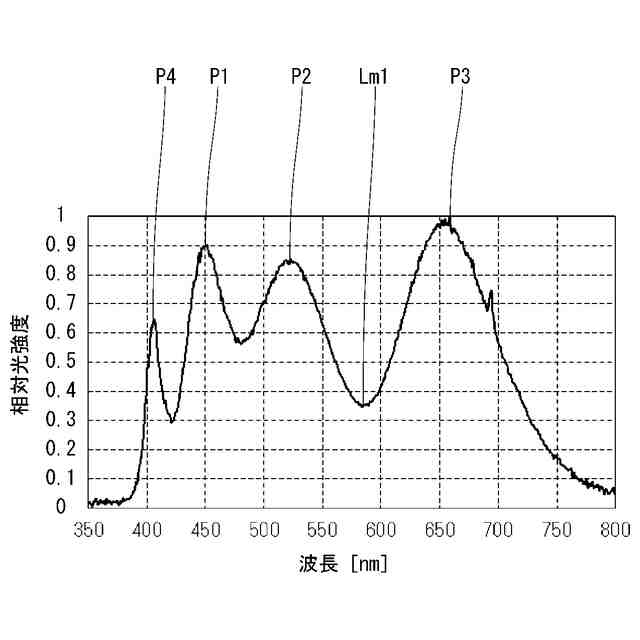

図６は、発光装置が発する第１光のスペクトルの第３例を示すグラフである。

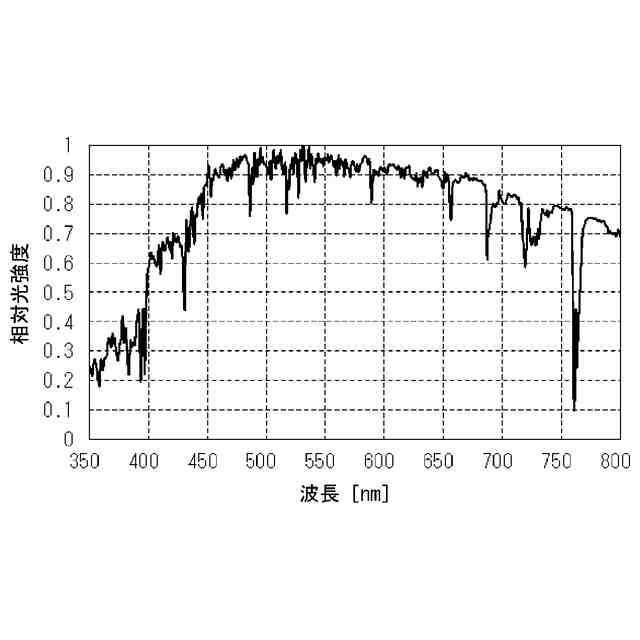

図７は、太陽光のスペクトルの一例を示すグラフである。

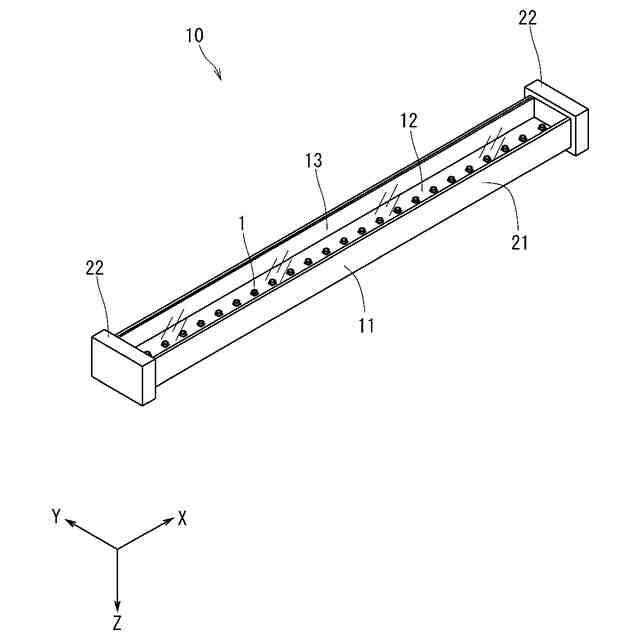

図８は、照明装置の一例の外観を示す概略図である。

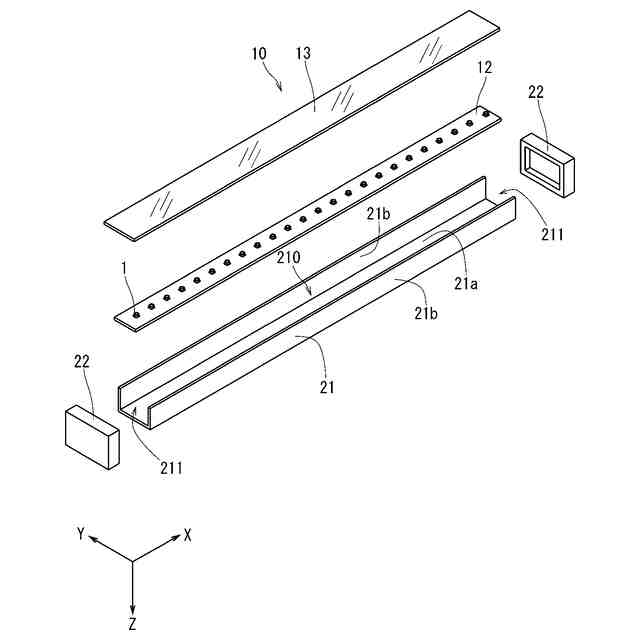

図９は、照明装置の一例を示す分解斜視図である。
図１０は、照明装置が発する照明光のスペクトルの第１例を示すグラフである。
図１１は、照明装置が発する照明光のスペクトルの第２例を示すグラフである。
図１２は、照明装置が発する照明光のスペクトルの第３例を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
