公開番号2025087790
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025033434,2023106871
出願日2025-03-04,2018-04-20
発明の名称通信システム、ユーザ装置および基地局
出願人三菱電機株式会社
代理人個人,個人
主分類H04W 16/32 20090101AFI20250603BHJP(電気通信技術)
要約【課題】NR(New Radio)において、高速かつ、高い信頼性と低遅延を有する通信システム等を提供する。

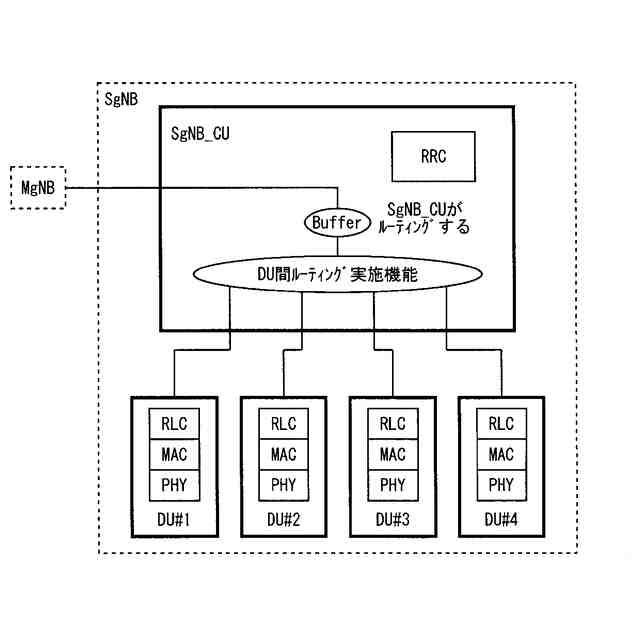

【解決手段】通信システムは、ユーザ装置(UE)と、デュアルコネクティビティを構成するマスター基地局(MgNB)及びセカンダリ基地局(SgNB)を含む複数の基地局と、を備える。複数の前記基地局の各々は、前記ユーザ装置(UE)と無線通信可能な1以上のディストリビューテッドユニット(DU)と、前記DUに接続されるセントラルユニット(CU)と、を含む。前記マスター基地局(MgNB)は、前記マスター基地局(MgNB)と前記セカンダリ基地局(SgNB)との間のインタフェースにおけるシーケンス番号を前記セカンダリ基地局(SgNB)に通知する。
【選択図】図49
特許請求の範囲【請求項１】
ユーザ装置と、
デュアルコネクティビティを構成するマスター基地局及びセカンダリ基地局を含む複数の基地局と、を備え、
複数の前記基地局の各々は、
前記ユーザ装置と無線通信可能な１以上のディストリビューテッドユニット（ＤＵ）と、
前記ＤＵに接続されるセントラルユニット（ＣＵ）と、を含み、
前記マスター基地局は、前記マスター基地局と前記セカンダリ基地局との間のインタフェースにおけるシーケンス番号を前記セカンダリ基地局に通知する
通信システム。
続きを表示（約 850 文字）【請求項２】
前記マスター基地局は、ルーティング先となる前記セカンダリ基地局の前記ＤＵを決定し、
前記セカンダリ基地局の前記ＣＵは、前記ルーティング先となる前記ＤＵにデータを送信する
請求項１に記載の通信システム。
【請求項３】
前記セカンダリ基地局は、ダウンリンクデータの送信状況に関する状況情報を前記マスター基地局に送信する
請求項１に記載の通信システム。
【請求項４】
前記状況情報は、送信に成功したＰＤＣＰシーケンス番号のうち最も高いシーケンス番号を示す
請求項３に記載の通信システム。
【請求項５】
前記ＤＵは、ダウンリンクデータの送信状況に関する状況情報を前記ＣＵに送信する
請求項１に記載の通信システム。
【請求項６】
前記状況情報は、送信に成功したＰＤＣＰシーケンス番号のうち最も高いシーケンス番号を示す
請求項５に記載の通信システム。
【請求項７】
前記セカンダリ基地局の前記ＣＵは、受信した前記状況情報を前記マスター基地局に通知する
請求項５に記載の通信システム。
【請求項８】
前記セカンダリ基地局は、前記デュアルコネクティビティに使用可能なＤＵに関する情報を前記マスター基地局に通知する
請求項１に記載の通信システム。
【請求項９】
前記デュアルコネクティビティにおいて、前記セカンダリ基地局から前記マスター基地局と前記セカンダリ基地局とにスプリットされたスプリットベアラが設定される
請求項１から請求項８のいずれかに記載の通信システム。
【請求項１０】
複数の前記基地局のうちの１つの基地局は、当該１つの基地局が含むＤＵに関する構成情報を、複数の前記基地局のうちの他の基地局に送信する
請求項１に記載の通信システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、移動端末装置などの通信端末装置と基地局装置との間で無線通信を行う通信システム等に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】

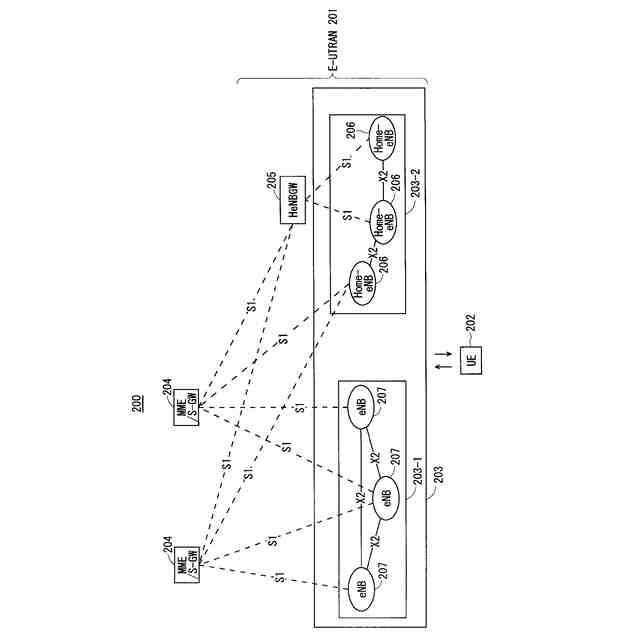

移動体通信システムの規格化団体である３ＧＰＰ（3rd Generation Partnership Project）において、無線区間についてはロングタームエボリューション（Long Term Evolution：ＬＴＥ）と称し、コアネットワークおよび無線アクセスネットワーク（以下、まとめて、ネットワークとも称する）を含めたシステム全体構成については、システムアーキテクチャエボリューション（System Architecture Evolution：ＳＡＥ）と称される通信方式が検討されている（例えば、非特許文献１～５）。この通信方式は３．９Ｇ（3.9 Generation）システムとも呼ばれる。
【０００３】
ＬＴＥのアクセス方式としては、下り方向はＯＦＤＭ（Orthogonal Frequency Division Multiplexing）、上り方向はＳＣ－ＦＤＭＡ（Single Carrier Frequency Division Multiple Access）が用いられる。また、ＬＴＥは、Ｗ－ＣＤＭＡ（Wideband Code Division Multiple Access）とは異なり、回線交換を含まず、パケット通信方式のみになる。
【０００４】

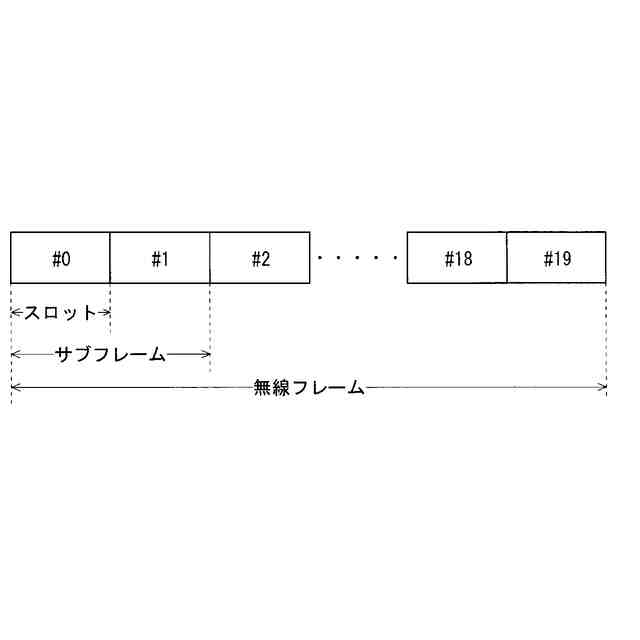

非特許文献１（５章）に記載される、３ＧＰＰでの、ＬＴＥシステムにおけるフレーム構成に関する決定事項について、図１を用いて説明する。図１は、ＬＴＥ方式の通信システムで使用される無線フレームの構成を示す説明図である。図１において、１つの無線フレーム（Radio frame）は１０ｍｓである。無線フレームは１０個の等しい大きさのサブフレーム（Subframe）に分割される。サブフレームは、２個の等しい大きさのスロット（slot）に分割される。無線フレーム毎に１番目および６番目のサブフレームに下り同期信号（Downlink Synchronization Signal）が含まれる。同期信号には、第一同期信号（Primary Synchronization Signal：Ｐ－ＳＳ）と、第二同期信号（Secondary Synchronization Signal：Ｓ－ＳＳ）とがある。
【０００５】
３ＧＰＰでの、ＬＴＥシステムにおけるチャネル構成に関する決定事項が、非特許文献１（５章）に記載されている。ＣＳＧ（Closed Subscriber Group）セルにおいてもｎｏｎ－ＣＳＧセルと同じチャネル構成が用いられると想定されている。
【０００６】
物理報知チャネル（Physical Broadcast Channel：ＰＢＣＨ）は、基地局装置（以下、単に「基地局」という場合がある）から移動端末装置（以下、単に「移動端末」という場合がある）などの通信端末装置（以下、単に「通信端末」という場合がある）への下り送信用のチャネルである。ＢＣＨトランスポートブロック（transport block）は、４０ｍｓ間隔中の４個のサブフレームにマッピングされる。４０ｍｓタイミングの明白なシグナリングはない。
【０００７】
物理制御フォーマットインジケータチャネル（Physical Control Format Indicator Channel：ＰＣＦＩＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＣＦＩＣＨは、ＰＤＣＣＨｓのために用いるＯＦＤＭ（Orthogonal Frequency Division Multiplexing）シンボルの数を、基地局から通信端末へ通知する。ＰＣＦＩＣＨは、サブフレーム毎に送信される。
【０００８】
物理下り制御チャネル（Physical Downlink Control Channel：ＰＤＣＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＣＣＨは、後述のトランスポートチャネルの１つである下り共有チャネル（Downlink Shared Channel：ＤＬ－ＳＣＨ）のリソース割り当て（allocation）情報、後述のトランスポートチャネルの１つであるページングチャネル（Paging Channel：ＰＣＨ）のリソース割り当て（allocation）情報、ＤＬ－ＳＣＨに関するＨＡＲＱ（Hybrid Automatic Repeat reQuest）情報を通知する。ＰＤＣＣＨは、上りスケジューリンググラント（Uplink Scheduling Grant）を運ぶ。ＰＤＣＣＨは、上り送信に対する応答信号であるＡｃｋ（Acknowledgement）／Ｎａｃｋ（Negative Acknowledgement）を運ぶ。ＰＤＣＣＨは、Ｌ１／Ｌ２制御信号とも呼ばれる。
【０００９】
物理下り共有チャネル（Physical Downlink Shared Channel：ＰＤＳＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＳＣＨには、トランスポートチャネルである下り共有チャネル（ＤＬ－ＳＣＨ）、およびトランスポートチャネルであるＰＣＨがマッピングされている。
【００１０】
物理マルチキャストチャネル（Physical Multicast Channel：ＰＭＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＭＣＨには、トランスポートチャネルであるマルチキャストチャネル（Multicast Channel：ＭＣＨ）がマッピングされている。
（【００１１】以降は省略されています）
