特許ウォッチ

公開番号2025089905
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204874
出願日2023-12-04
発明の名称ポリカーボネートジオール、ウレタン樹脂およびコーティング剤
出願人東ソー株式会社
代理人弁理士法人セントクレスト国際特許事務所
主分類C08G 64/02 20060101AFI20250609BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】25℃での成型加工性と粘度安定性とを両立するポリカーボネートジオールを提供すること。
【解決手段】カーボネート構造の繰り返し単位(A)を含有し、末端水酸基を含むポリカーボネートジオールであって、前記繰り返し単位(A)の90～100モル%が2-メチルオクタン-1,8-ジイル基含有カーボネート構造の繰り返し単位(B)及び/又は1,9-ノナンジイル基含有カーボネート構造の繰り返し単位(C)であり、前記ポリカーボネートジオールの水酸基価から算出した数平均分子量が300～2800g/molであり、せん断速度1s^-1、温度25℃における粘度η₁に対する、せん断速度1000s^-1、温度25℃における粘度η₁₀₀₀の比〔η₁₀₀₀/η₁〕が0.40～0.80である、ポリカーボネートジオール。
【選択図】なし
特許請求の範囲【請求項１】
下記式（Ａ）で表わされる繰り返し単位（Ａ）を含有し、末端水酸基を含むポリカーボネートジオールであって、
前記繰り返し単位（Ａ）の９０～１００モル％が下記式（Ｂ）で表わされる繰り返し単位（Ｂ）及び／又は下記式（Ｃ）で表わされる繰り返し単位（Ｃ）であり、
前記ポリカーボネートジオールが下記式（Ｄ）で表されるポリカーボネートジオール（Ｄ）を含み、
前記ポリカーボネートジオールの水酸基価から算出した数平均分子量が３００～２８００ｇ／ｍｏｌであり、
前記ポリカーボネートジオールについて測定したＬＣスペクトルにおいて、前記ポリカーボネートジオールの水酸基価から算出した数平均分子量に最も近い分子量のピークに対応する前記ポリカーボネートジオール（Ｄ）の繰り返し単位の数をＸ
０
としたとき、前記繰り返し単位の数がＸ
０
であるピークの面積値に対して、ピークの面積値比が０．９０～１．１０であるピークが、前記繰り返し単位の数がＸ
０
であるピークを含めて２～７個連続しており、
せん断速度１ｓ
－１
、温度２５℃における粘度η
１
に対する、せん断速度１０００ｓ
－１
、温度２５℃における粘度η
１０００
の比〔η
１０００
／η
１
〕が０．４０～０．８０である、ポリカーボネートジオール。

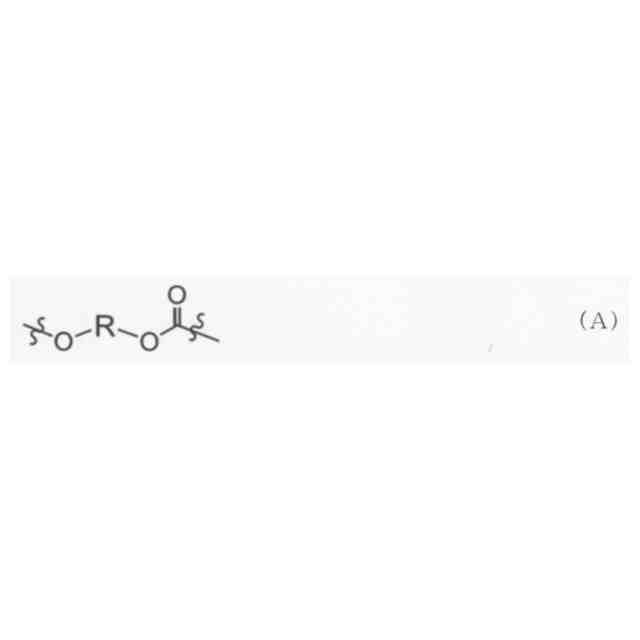

JPEG
17
119
（式（Ａ）中、Ｒは、炭素数２～１５の２価の脂肪族又は脂環族炭化水素を表す。）

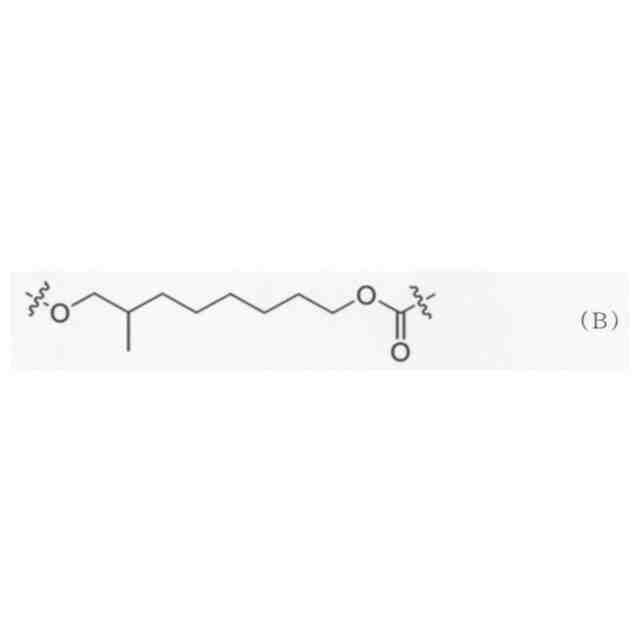

JPEG
20
120

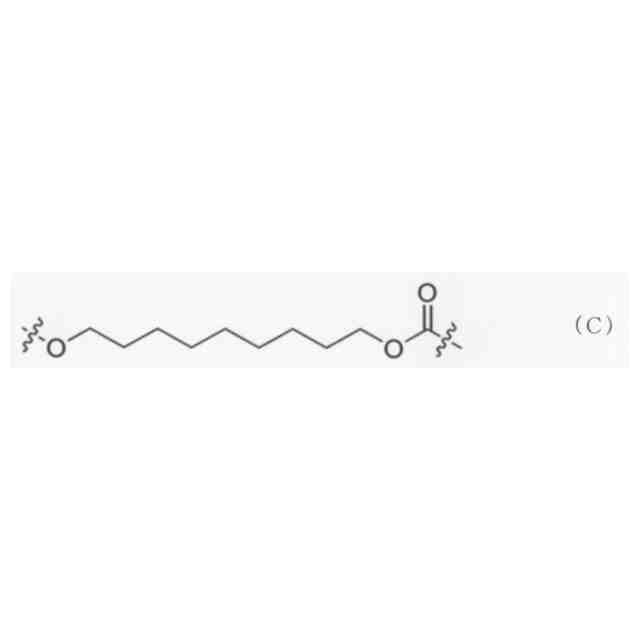

JPEG
19
120
JPEG
26
119

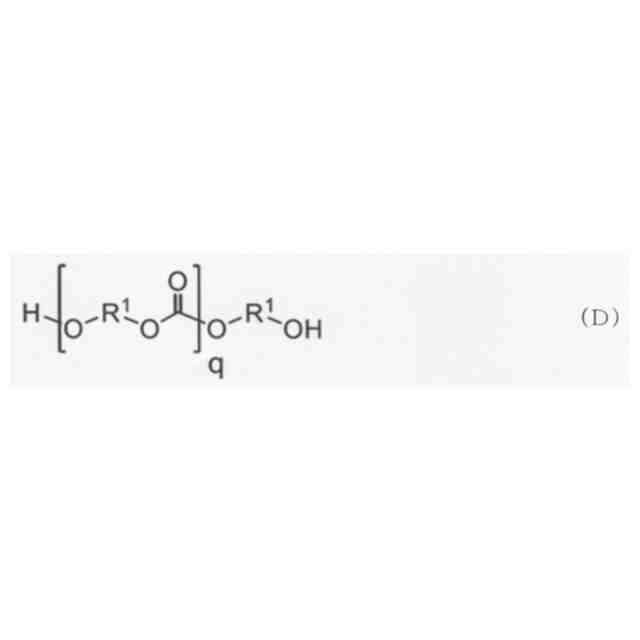

（式（Ｄ）中、
Ｒ
１
は、＊－（ＣＨ
２
）
９
－＊、又は、＊－ＣＨ
２
ＣＨ（ＣＨ
３
）ＣＨ
２
ＣＨ
２
ＣＨ
２
ＣＨ
２
ＣＨ
２
ＣＨ
２
－＊を表し、
前記式中の両端の＊は、Ｒ
１
の両端にそれぞれ結合した２つの酸素原子との結合部位を示し、
ｑは１以上の整数を示し、複数存在するＲ
１
は互いに同一でも異なっていてもよい。）
続きを表示（約 460 文字）【請求項２】
前記繰り返し単位（Ｂ）の量が、前記繰り返し単位（Ａ）の総量に対して２０～１００モル％である、請求項１に記載のポリカーボネートジオール。
【請求項３】
前記繰り返し単位（Ｂ）の量が、前記繰り返し単位（Ｂ）と前記繰り返し単位（Ｃ）との合計に対して２０～１００モル％である、請求項１に記載のポリカーボネートジオール。
【請求項４】
前記繰り返し単位（Ａ）の全てが前記繰り返し単位（Ｂ）及び／又は前記繰り返し単位（Ｃ）である、請求項１に記載のポリカーボネートジオール。
【請求項５】
前記ポリカーボネートジオールの９０～１００モル％が前記ポリカーボネートジオール（Ｄ）である、請求項１に記載のポリカーボネートジオール。
【請求項６】
請求項１～５のうちのいずれか１項に記載のポリカーボネートジオールと、イソシアネートと、の反応生成物を含む、ウレタン樹脂。
【請求項７】
請求項６に記載のウレタン樹脂を含む、コーティング剤。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ポリカーボネートジオール、ウレタン樹脂およびコーティング剤に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ポリカーボネートポリオールは、ポリイソシアネート化合物と反応させて、ウレタン樹脂（ポリウレタン樹脂とも呼ばれる）を製造する原料として有用であり、接着剤、塗料等の原料として有用である。
ポリカーボネートポリオールの１種であるポリカーボネートジオールとしては、一般的には、ジオール成分として１，６－ヘキサンジオールを単独で用いたポリカーボネートジオールが使われている。しかしながら、このようなポリカーボネートジオールは、結晶性であるため常温で固体であり、取扱いが困難であるという問題がある。
【０００３】
これらの問題を解決するため、２種類以上のジオールを用いてポリカーボネートジオールを製造することが提案されている。例えば、特開昭６３－１８２３３７号公報（特許文献１）には、ジオール成分として１，９－ノナンジオールと２－メチル－１，８－オクタンジオールとを用いて合成したポリカーボネートジオールが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開昭６３－１８２３３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ポリカーボネートジオールは流動を伴う製造設備で使用される場合、成型加工性と粘度安定性とを両立することが困難であるという問題があった。そして、上記特許文献１に記載のポリカーボネートジオールによっても、成型加工性と粘度安定性とを両立することには、なお改善の余地を有している。
そこで、本開示の一態様は、２５℃での成型加工性と粘度安定性とを両立するポリカーボネートジオールを提供することを目的とする。また、本開示の他の態様は、該ポリカーボネートジオールから得られるウレタン樹脂およびコーティング剤を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は以下の態様を提供する。
【０００７】
［１］下記式（Ａ）で表わされる繰り返し単位（Ａ）を含有し、末端水酸基を含むポリカーボネートジオールであって、
前記繰り返し単位（Ａ）の９０～１００モル％が下記式（Ｂ）で表わされる繰り返し単位（Ｂ）及び／又は下記式（Ｃ）で表わされる繰り返し単位（Ｃ）であり、
前記ポリカーボネートジオールが下記式（Ｄ）で表されるポリカーボネートジオール（Ｄ）を含み、
前記ポリカーボネートジオールの水酸基価から算出した数平均分子量が３００～２８００ｇ／ｍｏｌであり、
前記ポリカーボネートジオールについて測定したＬＣスペクトルにおいて、前記ポリカーボネートジオールの水酸基価から算出した数平均分子量に最も近い分子量のピークに対応する前記ポリカーボネートジオール（Ｄ）の繰り返し単位の数をＸ
０
としたとき、前記繰り返し単位の数がＸ
０
であるピークの面積値に対して、ピークの面積値比が０．９０～１．１０であるピークが、前記繰り返し単位の数がＸ
０
であるピークを含めて２～７個連続しており、
せん断速度１ｓ
－１
、温度２５℃における粘度η
１
に対する、せん断速度１０００ｓ
－１
、温度２５℃における粘度η
１０００
の比〔η
１０００
／η
１
〕が０．４０～０．８０である、ポリカーボネートジオール。
【０００８】
JPEG
17
119
【０００９】
（式（Ａ）中、Ｒは、炭素数２～１５の２価の脂肪族又は脂環族炭化水素を表す。）
【００１０】
JPEG
20
120

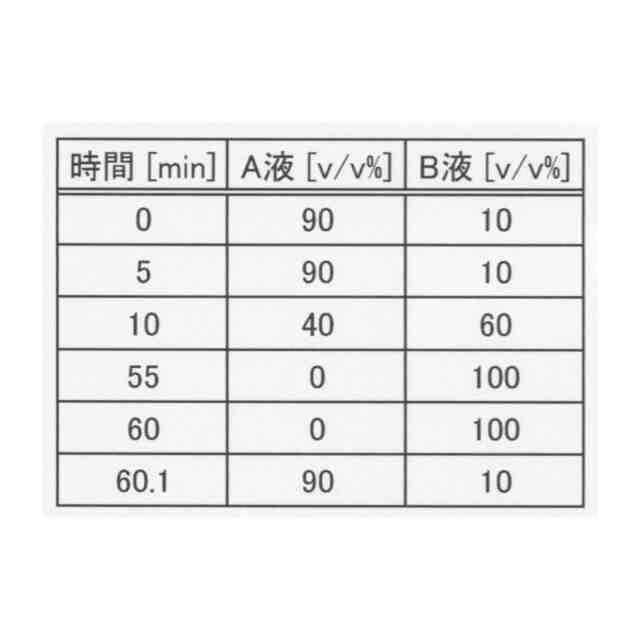

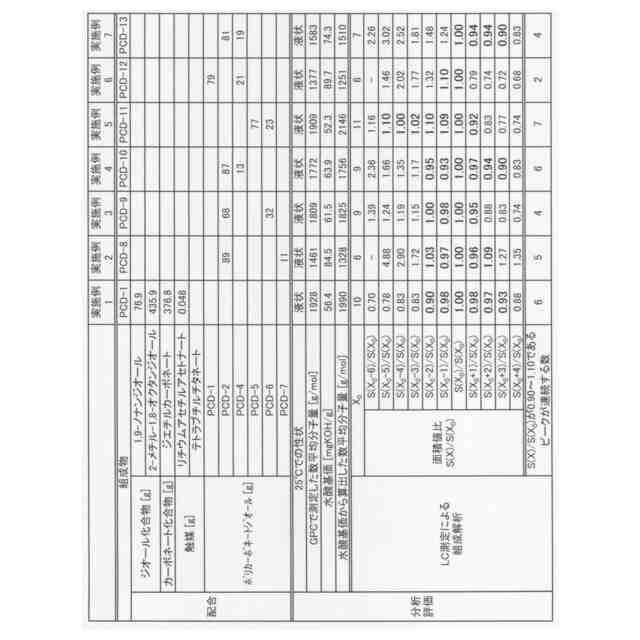

（【００１１】以降は省略されています）

関連特許
