公開番号2025096446
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025063666,2023184041
出願日2025-04-08,2020-04-23
発明の名称撮像レンズおよび撮像装置
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 13/00 20060101AFI20250619BHJP(光学)
要約【課題】小型に構成され、良好な光学性能を有し、合焦の高速化に有利な撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供する。
【解決手段】撮像レンズは、物体側から像側へ順に、正の屈折力を有する第1レンズ群と、負の屈折力を有する第2レンズ群と、第3レンズ群とからなる。合焦の際に、第2レンズ群のみが移動する。撮像レンズは、無限遠物体に合焦した状態における撮像レンズの焦点距離fと第3レンズ群の焦点距離f3に関する条件式:-0.166≦f/f3<0.38を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、第３レンズ群とからなり、
合焦の際に、前記第１レンズ群および前記第３レンズ群は像面に対して固定されており、前記第２レンズ群が移動し、
前記第１レンズ群は、最も像側に配置され像側に凸面を向けた正の屈折力を有する単レンズと、前記単レンズの物体側に隣接して配置された両凸レンズとを含み、
前記第２レンズ群は、１枚の物体側に凸面を向けた負の屈折力を有するメニスカスレンズからなり、
前記第３レンズ群は、物体側から像側へ順に、１枚の正レンズと、１枚の負レンズとからなり、
無限遠物体に合焦した状態における全系の焦点距離をｆ、
前記第３レンズ群の焦点距離をｆ３、
前記第２レンズ群の焦点距離をｆ２、
前記第３レンズ群の最も物体側のレンズ面の曲率半径をＲ３ｆ、
前記第３レンズ群の最も像側のレンズ面の曲率半径をＲ３ｒとした場合、
－０．１６６≦ｆ／ｆ３＜０．３８（１－３）
０．５＜｜ｆ／ｆ２｜＜２（５）
－４．８１≦（Ｒ３ｒ＋Ｒ３ｆ）／（Ｒ３ｒ－Ｒ３ｆ）＜１（１２－２）
で表される条件式（１－３）、（５）、および（１２－２）を満足する撮像レンズ。
続きを表示（約 270 文字）【請求項２】
前記第１レンズ群は絞りを含む請求項１に記載の撮像レンズ。
【請求項３】
前記第１レンズ群は６枚のレンズからなる請求項１又は２に記載の撮像レンズ。
【請求項４】
前記第１レンズ群が含む接合レンズは１組のみである請求項１から３のいずれか１項に記載の撮像レンズ。
【請求項５】
前記接合レンズは、物体側から像側へ順に、１枚の負レンズと、１枚の正レンズとからなる請求項４に記載の撮像レンズ。
【請求項６】
請求項１から５のいずれか１項に記載の撮像レンズを備えた撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、撮像レンズ、および撮像装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、デジタルカメラ等に用いられる撮像レンズとして、下記特許文献１、下記特許文献２、および下記特許文献３に記載のレンズ系が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１５９６１３号公報
特開２０１６－０９９３６２号公報
特開２０１４－０２１３４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、小型に構成され、良好な光学性能を有し、合焦の高速化に有利な撮像レンズが要望されている。
【０００５】
本開示は、上記事情を鑑みてなされたものであり、小型に構成され、良好な光学性能を有し、合焦の高速化に有利な撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の撮像レンズは、物体側から像側へ順に、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、第３レンズ群とからなり、合焦の際に、第１レンズ群および第３レンズ群は像面に対して固定されており、第２レンズ群が移動し、無限遠物体に合焦した状態における全系の焦点距離をｆ、第３レンズ群の焦点距離をｆ３とした場合、
－０．５＜ｆ／ｆ３＜０．３８（１）
で表される条件式（１）を満足する。
【０００７】
本開示の撮像レンズは、
－０．４＜ｆ／ｆ３＜０．３（１－１）
で表される条件式（１－１）を満足することが好ましい。
【０００８】
第１レンズ群は、最も物体側から像側へ順に連続して、負の屈折力を有する第１レンズと、正の屈折力を有する第２レンズとを含み、第１レンズのｄ線に対する屈折率をＮ１、第２レンズのｄ線に対する屈折率をＮ２とした場合、
１．６＜Ｎ１＜２．１（２）
１．６＜Ｎ２＜２．１（３）
で表される条件式（２）および（３）を満足することが好ましい。また、条件式（２）および（３）を満足した上で、
１．６５＜Ｎ１＜２（２－１）
で表される条件式（２－１）を満足することがより好ましい。
【０００９】
第１レンズ群が上記第１レンズおよび第２レンズを含む構成において、第１レンズのｄ線基準のアッベ数をν１ｎ、第２レンズのｄ線基準のアッベ数をν１ｐとした場合、
５＜ν１ｎ－ν１ｐ＜４０（４）
で表される条件式（４）を満足することが好ましい。
【００１０】
第１レンズ群は絞りを含むことが好ましい。第１レンズ群は、最も物体側から像側へ順に連続して、負の屈折力を有する第１レンズと、正の屈折力を有する第２レンズと、絞りとを含むことが好ましい。

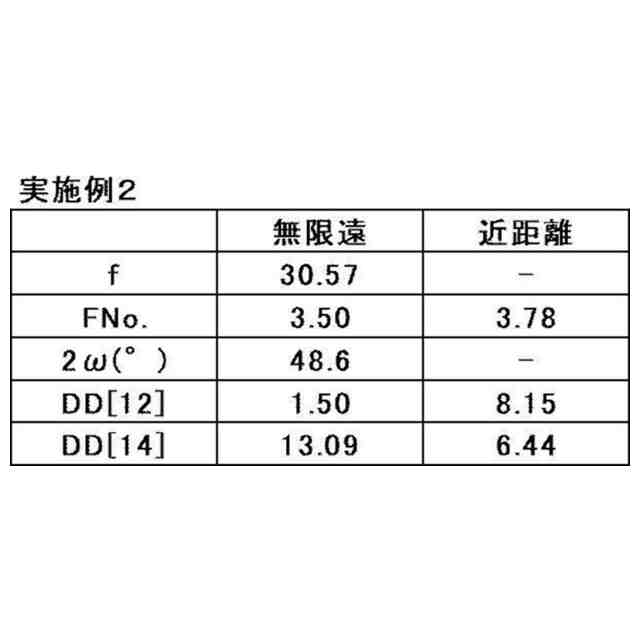

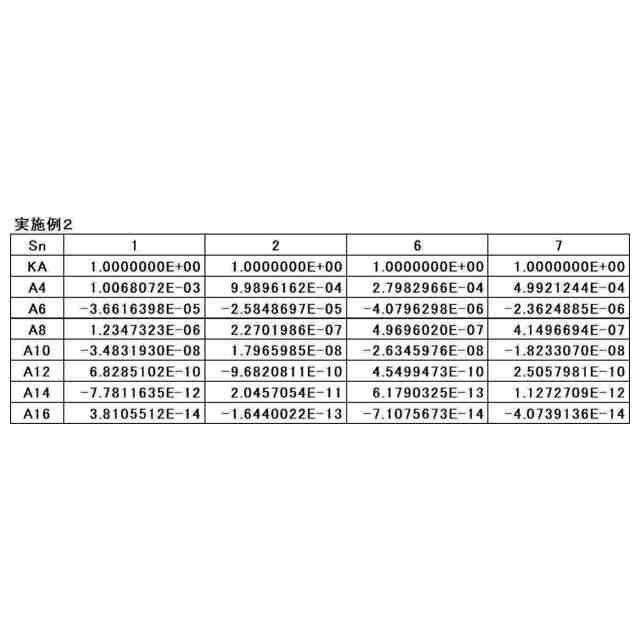

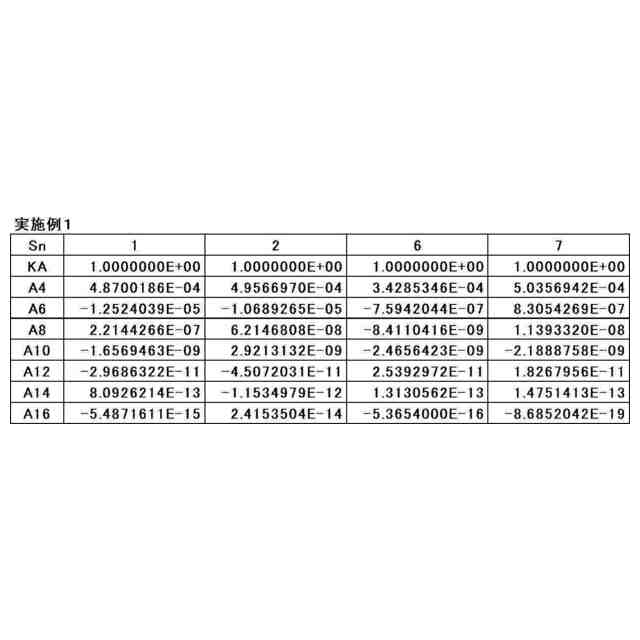

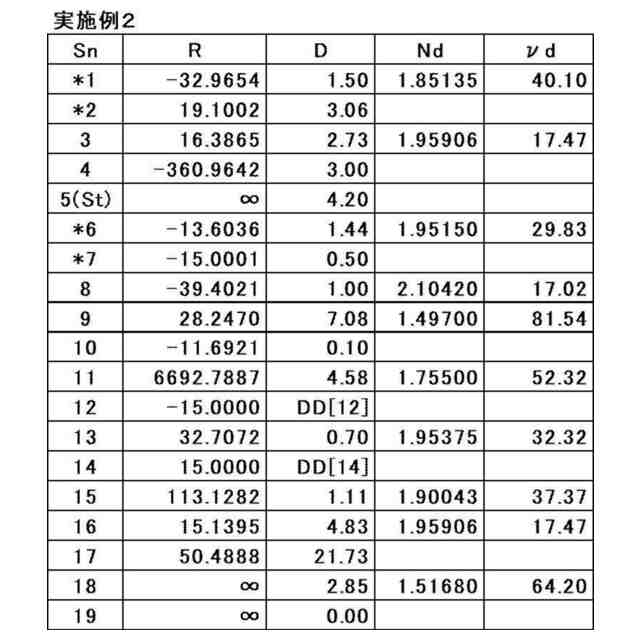

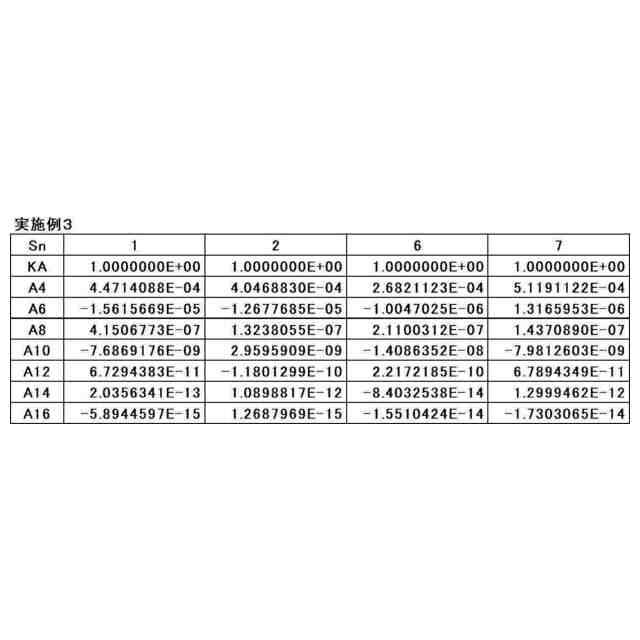

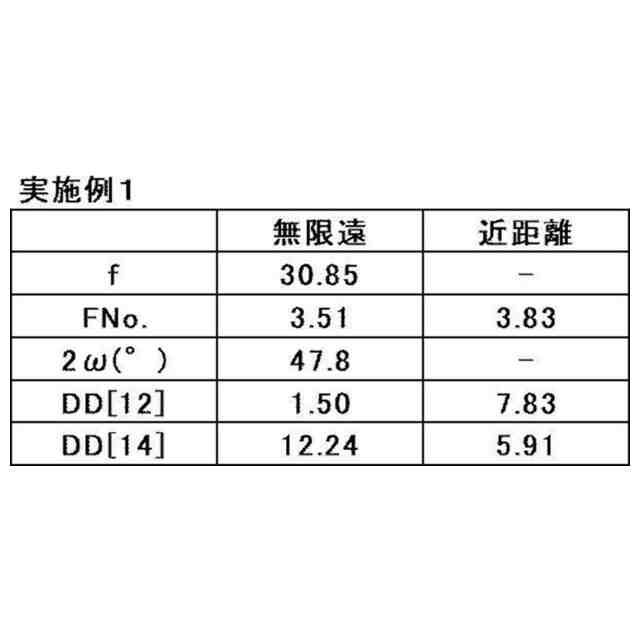

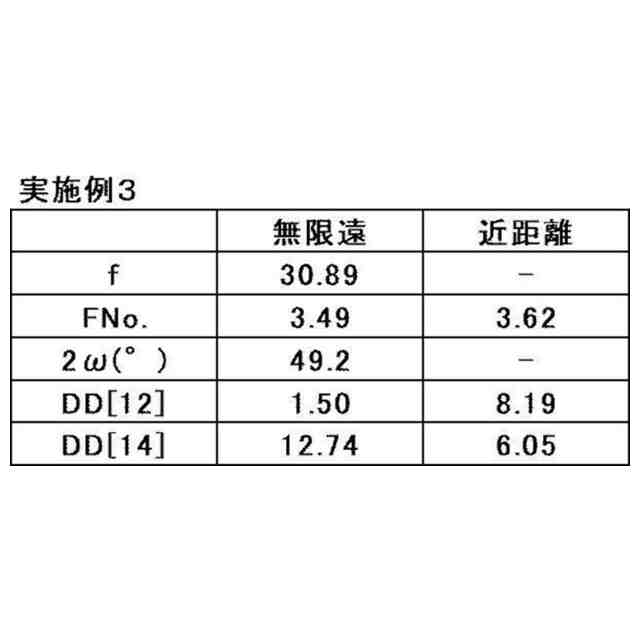

（【００１１】以降は省略されています）
