公開番号2025101701
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2024027798
出願日2024-02-27
発明の名称光学結像レンズ装置
出願人佳凌科技股ふん有限公司
代理人アクシス国際弁理士法人
主分類G02B 13/04 20060101AFI20250630BHJP(光学)
要約【課題】優れた結像を行う品質という利点を有する光学結像レンズ装置を提供すること。
【解決手段】光学結像レンズ装置は、光軸に沿って物体側から像側まで順に第一レンズ群、アパーチャー及び第二レンズ群を含んでいる。第一レンズ群は、物体側から像側まで光軸に沿って配列された第一レンズ、第二レンズ及び第三レンズで構成され、前記第一レンズから前記第三レンズまでの屈折力の配列が負負正になる。第二レンズ群は、物体側から像側まで光軸に沿って配列された第四レンズ、第五レンズ、第六レンズ及び第七レンズで構成され、前記第四レンズから前記第七レンズまでの屈折力の配列が正正負正になる。上記七つのレンズ間には、隙間が存在し互いに接着されない。前記光学結像レンズ装置のレンズ配列により0.2<F/fg2<0.5という条件が満たされており、Fが前記光学結像レンズ装置の焦点距離であり、fg2が前記第二レンズ群の組み合わせ焦点距離である。そして、優れた結像を行う品質が実現される。
【選択図】図1A
特許請求の範囲【請求項１】
光軸に沿って物体側から像側まで順に、
前記物体側から前記像側まで前記光軸に沿って配列された第一レンズ、第二レンズ及び第三レンズで構成されるものであって、
前記第一レンズが負屈折力を有し、前記第一レンズにおける物体側面が凸面であり、前記第一レンズにおける像側面が凹面であり、
前記第二レンズが負屈折力を有し、前記第二レンズにおける像側面が凹面であり、
前記第三レンズが正屈折力を有し、前記第三レンズにおける像側面が凸面である第一レンズ群と、
アパーチャーと、
前記物体側から前記像側まで前記光軸に沿って配列された第四レンズ、第五レンズ、第六レンズ及び第七レンズで構成されるものであって、
前記第四レンズが正屈折力を有した両凸面レンズであり、
前記第五レンズが正屈折力を有し、前記第五レンズにおける像側面が凸面であり、
前記第六レンズが負屈折力を有した両凹レンズであり、
前記第七レンズが正屈折力を有した両凸面レンズであり、
前記第一レンズから前記第七レンズまで隣接する二つのレンズ間においては、前記光軸に空気間隔距離をそれぞれ有する第二レンズ群を含み、
前記光学結像レンズ装置は、０．２＜Ｆ／ｆｇ２＜０．５という条件が満たされており、そのうち、Ｆが前記光学結像レンズ装置の焦点距離であり、ｆｇ２が前記第二レンズ群の組み合わせ焦点距離である、ことを特徴とする光学結像レンズ装置。
続きを表示（約 990 文字）【請求項２】
前記第二レンズにおける物体側面が凸面であり、前記第三レンズにおける物体側面が凹面である、ことを特徴とする請求項1に記載の光学結像レンズ装置。
【請求項３】
前記第二レンズが両凹レンズであり、前記第二レンズにおける物体側面に少なくとも一つの変曲点を有する、ことを特徴とする請求項1に記載の光学結像レンズ装置。
【請求項４】
前記第三レンズが両凸面レンズであり、前記第三レンズにおける物体側面に少なくとも一つの変曲点を有する、ことを特徴とする請求項1に記載の光学結像レンズ装置。
【請求項５】
前記第五レンズにおける物体側面が凹面である、ことを特徴とする請求項1に記載の光学結像レンズ装置。
【請求項６】
前記第五レンズが両凸面レンズである、ことを特徴とする請求項1に記載の光学結像レンズ装置。
【請求項７】
前記光学結像レンズ装置は、０．１＜Ｆ／ｆ３＜０．３という条件が満たされており、そのうち、Ｆが前記光学結像レンズ装置の焦点距離であり、ｆ３が前記第三レンズの焦点距離である、ことを特徴とする請求項1に記載の光学結像レンズ装置。
【請求項８】
前記光学結像レンズ装置は、０．２＜Ｆ／ｆ５＜０．５という条件が満たされており、そのうち、Ｆが前記光学結像レンズ装置の焦点距離であり、ｆ５が前記第五レンズの焦点距離である、ことを特徴とする請求項1に記載の光学結像レンズ装置。
【請求項９】
前記光学結像レンズ装置は、０．１＜Ｆ／（ｆ４＋ｆ５＋ｆ６＋ｆ７）＜０．２という条件が満たされており、そのうち、Ｆが前記光学結像レンズ装置の焦点距離であり、ｆ４が前記第四レンズの焦点距離であり、ｆ５が前記第五レンズの焦点距離であり、ｆ６が前記第六レンズの焦点距離であり、ｆ７が前記第七レンズの焦点距離である、ことを特徴とする請求項1に記載の光学結像レンズ装置。
【請求項１０】
前記光学結像レンズ装置は、０＜Ｆ／Ｒ１＜０．１５という条件が満たされており、そのうち、Ｆが前記光学結像レンズ装置の焦点距離であり、Ｒ１が前記第一レンズにおける物体側面の曲率半径である、ことを特徴とする請求項1に記載の光学結像レンズ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学結像システムの適用分野に関し、特に、低いディストーション及び優れた結像品質を有する光学結像レンズ装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
近年、撮影の機能を付けたポータブル電子製品が盛んになるにつれ、光学システムに対するが継続的に高まっていく。典型的な光学システムは、電荷結合素子（ＣｈａｒｇｅＣｏｕｐｌｅｄＤｅｖｉｃｅ、ＣＣＤ）や相補型金属酸化膜半導体素子（ＣｏｍｐｌｅｍｅｎｔａｒｙＭｅｔａｌ－ＯｘｉｄｅＳｅｍｉｃｏｎｄｕｃｔｏｒＳｅｎｓｏｒ、ＣＭＯＳＳｅｎｓｏｒ）が採用されており、半導体を製造する技術が精進されていくにつれ、感光素子の的画素寸法が小さくなり、光学システムが次第に高画素の分野に発展されている。同時に、無人航空機や自動運転車が生々発展されていくにつれ、先進運転支援システム（ＡｄｖａｎｃｅｄＤｒｉｖｅｒＡｓｓｉｓｔａｎｃｅｓｙｓｔｅｍ、ＡＤＡＳ）が極めて重要な役割を果たしている。これらのシステムは、各種のレンズ装置にセンサーを取り付けることにより、環境の情報を即時で集めて、運転者に一層全面的な情報を提供するようになる。また、車用レンズ装置は、外部に適用される環境の温度変化に応じて、温度のニーズに対するレンズ装置の品質も高まるので、結像品質に対する要求も日々増えている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
優れた結像レンズ装置は、低いディストーション（ｄｉｓｔｏｒｔｉｏｎ）と高い解像度（ｒｅｓｏｌｕｔｉｏｎ）などの利点を有したことが一般的である。しかしながら、実際の適用場面において、小さい寸法とコストについての問題も考えられるべきである。従って、様々な制限条件があっても、優れた結像品質を有したレンズ装置を設計できるようにすることは、設計者にとって難しい問題の一つである。
【課題を解決するための手段】
【０００４】
このことに鑑み、本発明は、優れた結像を行う品質という利点を有する光学結像レンズ装置を提供することをを目的とする。
【０００５】
上記の目的を達成するために、本発明が提供する光学結像レンズ装置は、光軸に沿って物体側から像側まで順に第一レンズ群、アパーチャー及び第二レンズ群を含んでいる。前記第一レンズ群は、前記物体側から前記像側まで前記光軸に沿って配列された第一レンズ、第二レンズ及び第三レンズで構成される。そのうち、前記第一レンズは、負屈折力を有し、前記第一レンズにおける物体側面が凸面であり、前記第一レンズにおける像側面が凹面である。前記第二レンズは、負屈折力を有し、前記第二レンズにおける像側面が凹面である。前記第三レンズは、正屈折力を有し、前記第三レンズにおける像側面が凸面である。前記第二レンズ群は、前記物体側から前記像側まで前記光軸に沿って配列された第四レンズ、第五レンズ、第六レンズ及び第七レンズで構成される。そのうち、前記第四レンズは、正屈折力を有した両凸面レンズである。前記第五レンズは、正屈折力を有し、前記第五レンズにおける像側面が凸面である。前記第六レンズは、負屈折力を有した両凹レンズである。前記第七レンズは、正屈折力を有した両凸面レンズである。そのうち、前記第一レンズから前記第七レンズまで隣接する二つのレンズ間においては、前記光軸に空気間隔距離をそれぞれ有する。しかも、前記光学結像レンズ装置は、０．２＜Ｆ／ｆｇ２＜０．５という条件が満たされており、そのうち、Ｆが前記光学結像レンズ装置の焦点距離であり、ｆｇ２が前記第二レンズ群の組み合わせ焦点距離である。
【発明の効果】
【０００６】
本発明による効果は、前記光学結像レンズ装置は、少なくとも七つのレンズを用いて光学アセンブリを配列し、光学結像レンズ装置の屈折力を正確に配置すると共に特定の条件を満たすことにより、優れた結像品質を図ることができるということにある。
【図面の簡単な説明】
【０００７】
本発明の第一実施例に係る光学結像レンズ装置の構成の模式図である。
本発明の第一実施例に係る光学結像レンズ装置の縦方向の球面収差図である。
本発明の第一実施例に係る光学結像レンズ装置の横方向の球面収差図である。
本発明の第二実施例に係る光学結像レンズ装置の構成の模式図である。
本発明の第二実施例に係る光学結像レンズ装置の縦方向の球面収差図である。
本発明の第二実施例に係る光学結像レンズ装置の横方向の球面収差図である。
本発明の第三実施例に係る光学結像レンズ装置の構成の模式図である。
本発明の第三実施例に係る光学結像レンズ装置の縦方向の球面収差図である。
本発明の第三実施例に係る光学結像レンズ装置の横方向の球面収差図である。
【発明を実施するための形態】
【０００８】

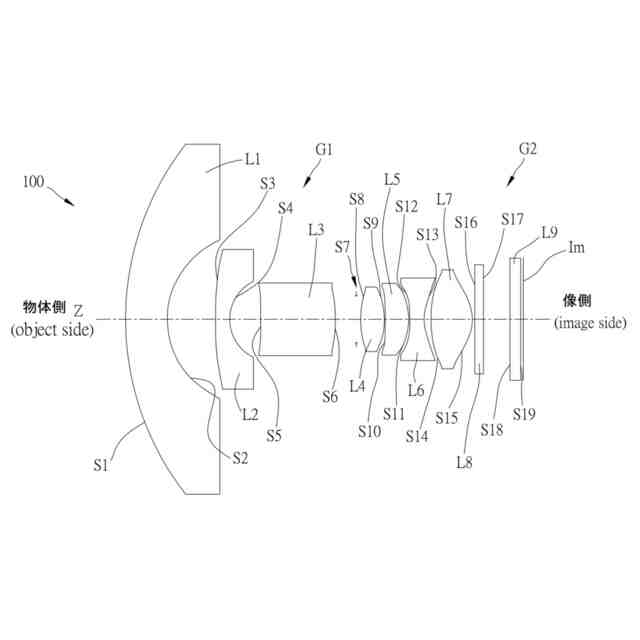

本発明を一層明確に説明するために、好ましい実施例を挙げ図面を参照しながら以下通りに説明する。図１Ａを参照すると、本発明の第一実施例に係る光学結像レンズ装置１００は、光軸Ｚに沿って物体側から像側まで順に第一レンズ群Ｇ１、アパーチャーＳ７及び第二レンズ群Ｇ２を含んでいる。第一実施例において、前記光学結像レンズ装置１００は、少なくとも七つのレンズを有する。そのうち、前記第一レンズ群Ｇ１は、前記物体側から前記像側まで前記光軸Ｚに沿って配列された第一レンズＬ１、第二レンズＬ２及び第三レンズＬ３で構成される。前記第二レンズ群Ｇ２は、前記物体側から前記像側まで前記光軸Ｚに沿って配列された第四レンズＬ４、第五レンズＬ５、第六レンズＬ６及び第七レンズＬ７で構成される。本実施例は、前記第一レンズＬ１から前記第七レンズＬ７まで隣接する二つのレンズ間において、前記光軸Ｚに空気間隔距離をそれぞれ有する。それは、前記第一レンズＬ１乃至前記第七レンズＬ７が共に単一のレンズでありながら、前記第一レンズＬ１乃至前記第七レンズＬ７における隣接するいずれかの二つのレンズ同士が粘着剤により複合レンズになれないということを意味する。
【０００９】
前記第一レンズＬ１は、負屈折力を有し、前記第一レンズＬ１における物体側面Ｓ１が凸面であり、前記第一レンズＬ１における像側面Ｓ２が凹面であり、そのうち、前記第一レンズＬ１における物体側面Ｓ１と像側面Ｓ２が共に球面である。
【００１０】
前記第二レンズＬ２は、負屈折力を有し、前記第二レンズＬ２における物体側面Ｓ３が凸面であり、前記第二レンズＬ２における像側面Ｓ４が凹面であり、そのうち、前記第二レンズＬ２における物体側面Ｓ３と像側面Ｓ４が共に非球面である。
（【００１１】以降は省略されています）
