公開番号2025098368
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214456
出願日2023-12-20
発明の名称電極体
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/058 20100101AFI20250625BHJP(基本的電気素子)
要約【課題】電極体の内部のガスを外部に容易に排出する。
【解決手段】電極体1は、第1集電体10と、第1合材層20と、第2集電体30と、第2合材層40と、セパレータ50と、を備えている。第1合材層20は、第1集電体10に設けられている。第2合材層40は、第2集電体30に設けられている。セパレータ50は、第1合材層20と第2合材層40との間に配置されている。第2合材層40は、溝部41を有している。溝部41は、第1合材層20の面方向に沿って延在している。溝部41に接する位置に、通気部100が形成されている。

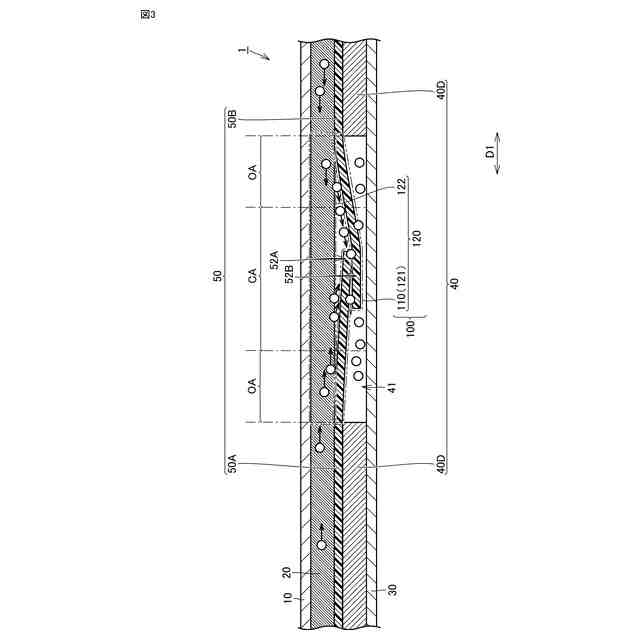

【選択図】図3
特許請求の範囲【請求項１】
第１集電体と、
該第１集電体に設けられた第１合材層と、
第２集電体と、
該第２集電体に設けられた第２合材層と、
前記第１合材層と前記第２合材層との間に配置されたセパレータと、を備える電極体であって、
前記第２合材層は、前記第１合材層の面方向に沿って延在する溝部を有し、
前記溝部に接する位置に、通気部が形成されている、電極体。
続きを表示（約 1,000 文字）【請求項２】
前記溝部は、前記第２集電体がセパレータ側に向けて露出するように設けられている、請求項１に記載の電極体。
【請求項３】
前記第１合材層が負極合材層であり、
前記第２合材層が正極合材層である、請求項２に記載の電極体。
【請求項４】
前記セパレータは、前記通気部として、ガスが第１合材層側から第２合材層側に通流可能な第１通気部を有している、請求項１に記載の電極体。
【請求項５】
前記セパレータは、前記第１合材層の前記面方向に並ぶように配置された複数の分割セパレータから構成されており、
前記複数の分割セパレータの各々の端部が、前記溝部に対応する位置に配置されており、
前記第１通気部は、前記複数の分割セパレータの前記端部であって、前記ガスが第１合材層側からこれらの前記端部の間を通って第２合材層側に通流可能に構成されている、請求項４に記載の電極体。
【請求項６】
前記複数の分割セパレータの前記端部が互いにオーバーラップしている、請求項５に記載の電極体。
【請求項７】
前記溝部は、前記第１合材層の前記面方向に沿って線状に延びており、
前記第１通気部は、前記溝部に沿って延びるスリットを形成している、請求項４に記載の電極体。
【請求項８】

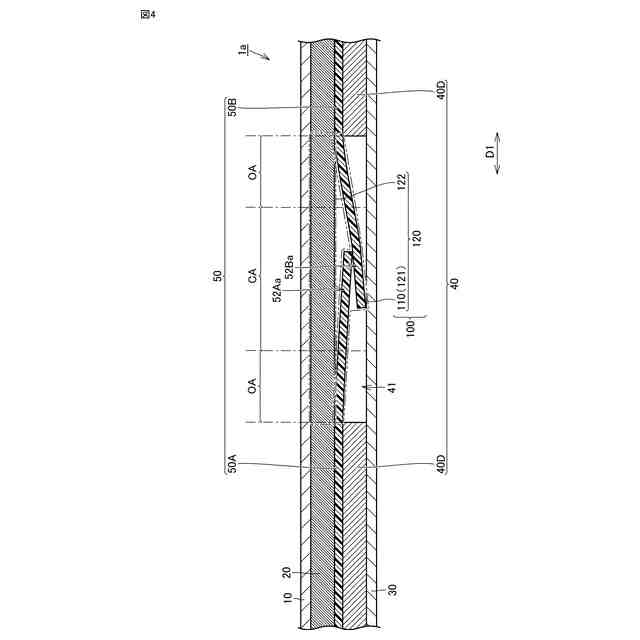

前記通気部として、前記セパレータのうち前記溝部に対応する位置に配置された第１部分、および、前記第１合材層のうち前記第１部分と対向する部分である第２部分で構成された、第２通気部が形成されており、
前記第２通気部は、ガスが前記第１部分と前記第２部分との間で、前記溝部の延在する方向に沿って通流可能に構成されている、請求項１に記載の電極体。
【請求項９】
前記セパレータは、前記第１合材層の前記面方向に並ぶように配置された複数の分割セパレータから構成されており、
前記複数の分割セパレータの端部が、互いにオーバーラップしつつ前記第１部分を構成している、請求項８に記載の電極体。
【請求項１０】
前記溝部は、前記第２集電体がセパレータ側に向けて露出するように設けられており、
前記複数の分割セパレータの前記端部の一方が、前記第２集電体と溶着されている、請求項９に記載の電極体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電極体に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１（特開２００１－３５７８３６号公報）には、電極体を備えた電池が開示されている。当該電池は、正極と負極をセパレータを介して重ね合わせると共に、このセパレータを正極及び負極に接着層を介して接着したエレメントを備えている。接着層を介してセパレータを接着した正極の合材表面に、端部が当該電極の端辺に至る溝が形成されている。特許文献１には、セパレータを電極に接着するための接着層から揮発した溶剤が電極の合材表面に形成された溝を通って迅速に外部に排出されるので、この溶剤が電池内部に残留するようなことがなくなる、と記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－３５７８３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電池の使用および劣化に伴い、電極体の合材層での副反応によりガスが発生する場合がある。ガスが、合材層中に滞留することで、電池反応を阻害し得る。
【０００５】
特許文献１に開示された電極体において、セパレータから見て負極側で発生したガスは、その反対側において正極合材層に形成された溝を通ることができない。このため、この電極体の内部において発生したガスは、外部に排出され難い場合がある。
【０００６】
本開示は上記の課題に鑑みてなされたものであり、電極体の内部において発生したガスを外部に容易に排出することができる、電極体を提供することを目的とする。
【課題を解決するための手段】
【０００７】

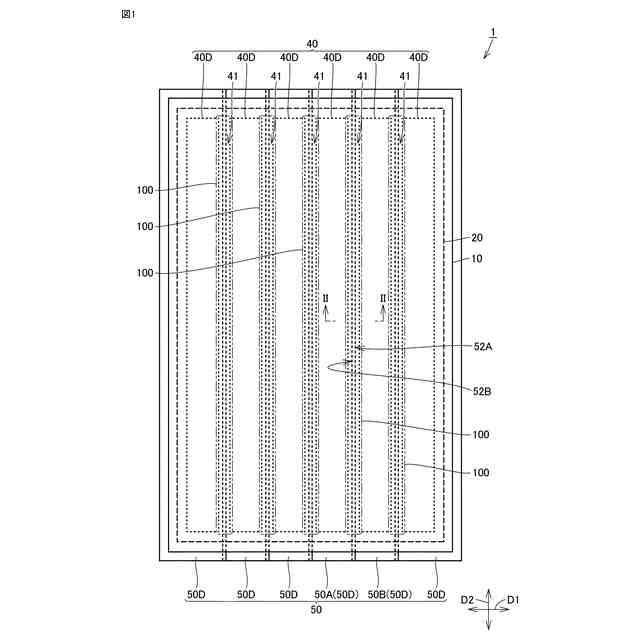

（１）本開示のある局面に従う電極体は、第１集電体と、第１合材層と、第２集電体と、第２合材層と、セパレータとを備えている。第１合材層は、第１集電体に設けられている。第２合材層は、第２集電体に設けられている。セパレータは、第１合材層と第２合材層との間に配置されている。第２合材層は、第１合材層の面方向に沿って延在する溝部を有している。溝部に接する位置に、通気部が形成されている。
【０００８】
上記（１）の構成によれば、溝部を設けることで、上記のように通気部を容易に形成できる。そして、電極体の内部において発生したガスを、通気部によって外部に容易に排出することができる。
【０００９】
（２）上記（１）の構成において、溝部は、第２集電体がセパレータ側に向けて露出するように設けられていてもよい。
【００１０】
上記（２）の構成によれば、溝部の延在する方向において溝部の断面積がより大きくなる。ひいては、通気部におけるガスの通流経路を大きくできる。
（【００１１】以降は省略されています）
