公開番号2025098393
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214494
出願日2023-12-20
発明の名称構造物の止水シート構造及びその設置方法
出願人太陽工業株式会社
代理人個人,個人,個人
主分類E02B 3/12 20060101AFI20250625BHJP(水工;基礎;土砂の移送)
要約【課題】コンクリート構造体間の目地の変位に対して確実に追従し、目地からの水等の通過を確実に防止する。

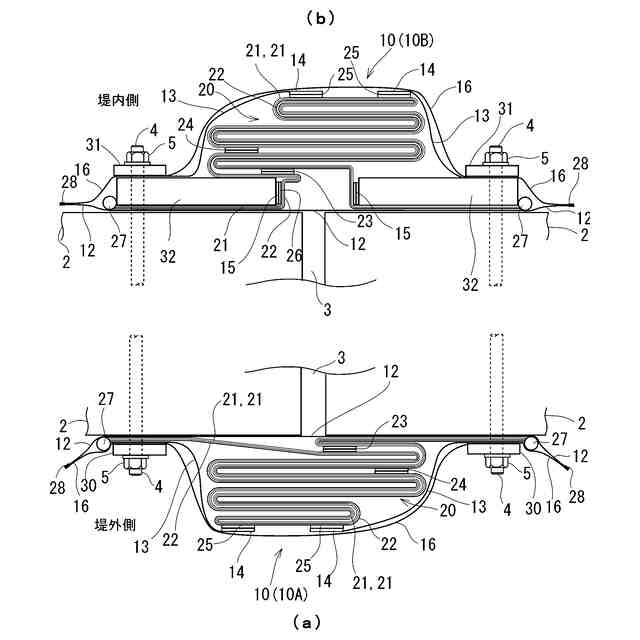

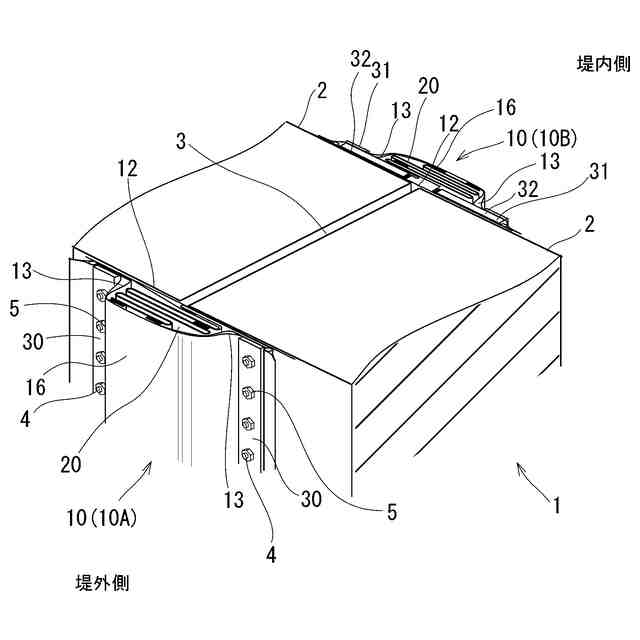

【解決手段】隣接する防潮堤2,2間に設けられた目地3を、所定幅に折り畳まれ、面ファスナ、押さえシートで折り畳み形状が保形された堤外側止水シート構造10A、堤内側止水シート構造10Bで堤外側、堤内側の両側から覆って目地3での遮水を図る。止水シート構造10A、10Bは、シート側端辺が防潮堤2の目地3近傍で全高にわたってアンカーボルト4に挿通された押さえプレート30,31,32で押圧保持されている。
【選択図】図3
特許請求の範囲【請求項１】
隣接する構造物間に設けられた目地を、所定幅に折り畳まれた形状をなしてシート側端辺が前記構造物の目地近傍で全高にわたって支持された止水シートで覆うことを特徴とする構造物の止水シート構造。
続きを表示（約 940 文字）【請求項２】

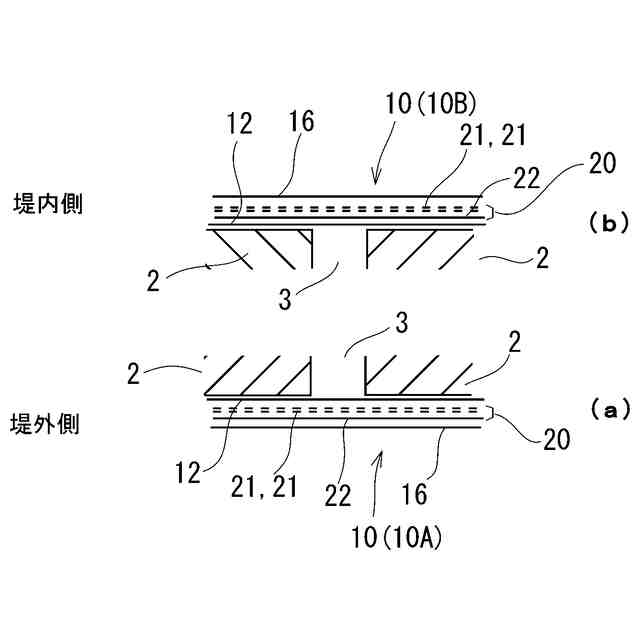

前記止水シートは、合成樹脂製遮水シートと合成繊維製織布とが積層され、積層されたシート全体が前記所定幅に折り畳まれた形状をなす請求項１に記載の構造物の止水シート構造。
【請求項３】
前記止水シートは、該止水シートに設けられた面ファスナ同士の面接着で前記所定幅で折り畳まれた形状が保形された請求項１に記載の構造物の止水シート構造。
【請求項４】
前記止水シートは、該止水シートに設けられた面ファスナと、前記止水シートと重ねて支持された押さえシートに設けられた面ファスナとの面接着で前記所定幅で折り畳まれた形状が保形された請求項１に記載の構造物の止水シート構造。
【請求項５】
前記止水シートは、前記構造物に面して設けられた構造物側保護シートと、前記止水シートの外面に設けられた外面側保護シートとで覆われた請求項１乃至請求項４のいずれか１項に記載の構造物の止水シート構造。
【請求項６】
前記止水シートは、ボルト貫通孔が形成され、該ボルト貫通孔を介して前記構造物の目地近傍で前記構造物の全高にわたり設置されたアンカーボルトに支持された請求項４に記載の構造物の止水シート構造。
【請求項７】
前記構造物側保護シートと前記外面側保護シートとは、それぞれボルト貫通孔が形成され、該ボルト貫通孔を介して前記構造物の目地近傍で前記構造物の全高にわたり設置されたアンカーボルトに支持された請求項５に記載の構造物の止水シート構造。
【請求項８】
前記止水シートは、前記アンカーボルトに支持された押さえプレートで前記構造物に押圧され支持された請求項６に記載の構造物の止水シート構造。
【請求項９】
前記構造物側保護シートと前記外面側保護シートとは、前記アンカーボルトに支持された押さえプレートで前記構造物に押圧され支持された請求項７に記載の構造物の止水シート構造。
【請求項１０】

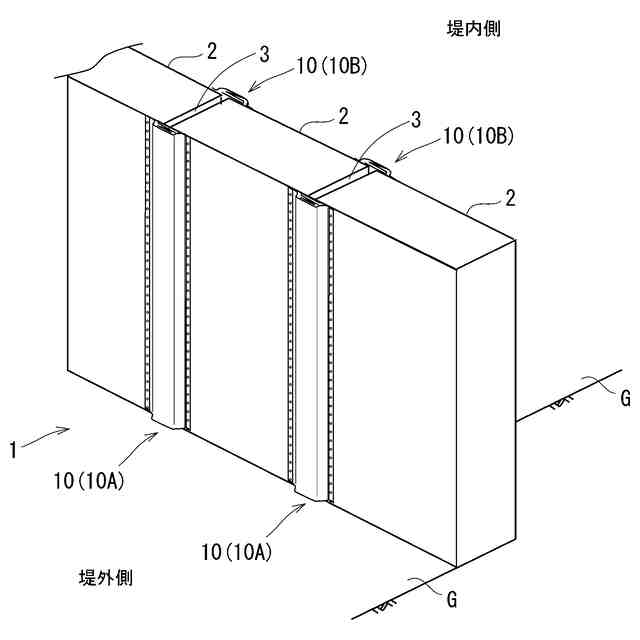

前記止水シートは、前記目地を、前記構造物の外水圧側及び内水圧側の両面から覆うように設置された請求項１記載の構造物の止水シート構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は構造物の止水シート構造及びその設置方法に係り、隣接する構造物間に目地を設けて設置された構造物間に生じる変位による目地での漏水発生を防止する構造物の止水シート構造及びその設置方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、防潮堤等の堤体構造物を構成する鉄筋コンクリート製の構造物間や、堤体構造物等の基礎となるケーソン等の構造物間の目地をシールするための目地シール構造が種々提案されている（特許文献１、特許文献２）。特許文献１に開示された目地シール構造は、構築物２，２間の目地に目地材可撓性材料からなる板状の目地材４が設置されている。地震時等には目地材４が目地に生じる変位を吸収するようになっている。特許文献２に開示された目地構造は、目地に表面目地部、縁切り部、バックアップ部の３層からなる、それぞれ所定の弾性変形可能なシリコーンや塩ビシート等の材料を目地に充填ないしは配置することで構成されている。これにより、地震時等には目地部分の各材料が弾性範囲内において変形し、目地に生じる変位の吸収するようになっている。
【０００３】
特許文献１に開示された目地材４は、平面視してアーチ形状をなす板材であるため、目地に大きな変位が生じた場合にもアーチ部分が変形して対応可能であるが、目地材の両端部を支持するために目地の対向面に目地材脱出防止用嵌合溝を備えた部位（たとえばＬ形板６）を設けるため、目地材の設置作業が煩雑である上、十分大きな幅の目地を有するある程度大きな構造物にしか適用できないという問題がある。
【０００４】
特許文献２に開示された目地構造では、目地材が目地の幅を埋めるように充填あるいは設置されているため、目地内部への充填作業や部材設置作業等、目地に目地材の弾性範囲を超える程度の変位が生じた場合には、目地材の破断や剥離等が生じてしまい、目地機能が果たせなくなるおそれがある。
【０００５】
これらの問題を解消可能な目地構造が特許文献３に開示されている。特許文献３に開示された目地構造は、ケーソン等の構造物間の目地を帯状のゴム板等からなる目地材で外壁表面から覆うようにするようになっている。よって目地材の設置作業の容易化、目地に生じる大きな変位への対応が可能となる。
【先行技術文献】
【特許文献】
【０００６】
特開平６－１１６９２４号公報
特開２０１７－１３３１５６号公報
特開２００９－１７４１３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところが、特許文献３に開示された目地構造は、現場において目地間に取り付けられたゴム板等からなる内側目地材を覆い、さらにコンクリート台座を設置し、このコンクリート台座上に外側目地材を重ねるような構造になっている。このため、構造が複雑で現場での設置工事が煩雑になるという問題がある。
【０００８】
そこで、本発明の目的は上述した従来の技術が有する問題点を解消し、現場での施工を迅速に進めることができ、目地の大きな変位に対しても確実に追従して目地での水の漏洩を確実に防ぐことができるようにした構造物の止水シート構造及びその設置方法を提供することにある。
【課題を解決するための手段】
【０００９】
本発明の構造物の止水シート構造は、隣接する構造物間に設けられた目地を、所定幅に折り畳まれた形状をなしてシート側端辺が前記構造物の目地近傍で全高にわたって支持された止水シートで覆うことを特徴とする。
【００１０】
前記止水シートは、合成樹脂製遮水シートと合成繊維製織布とが積層され、積層されたシート全体が前記所定幅に折り畳まれた形状をなすことが好ましい。
（【００１１】以降は省略されています）
