発明の名称セキュリティタグ
出願人株式会社村田製作所,公立大学法人名古屋市立大学
代理人弁理士法人WisePlus
主分類B42D 25/36 20140101AFI20250626BHJP(製本;アルバム;ファイル;特殊印刷物)
要約【課題】高い偽造防止効果を発揮可能なセキュリティタグを提供する。
【解決手段】樹脂層10と、樹脂層10に埋没した状態で、樹脂層10の厚み方向に垂直な面方向に沿って互いに離隔して並ぶ、複数のコロイド粒子20(第1コロイド粒子20a及び第2コロイド粒子20b)と、を備え、複数のコロイド粒子20が、平均粒径が互いに異なる複数種類の粒子群(第1粒子群25a及び第2粒子群25b)を含み、樹脂層10には、コロイド粒子20が集合してなる集合領域(第1集合領域Paa1及び第2集合領域Pba1)が、粒子群毎に独立して少なくとも1つずつ存在し、各々の集合領域には、コロイド粒子20によって構成された1種類の2次元結晶(2次元結晶Raa1及び2次元結晶Rba1)が存在する、セキュリティタグ1。
【選択図】図1
特許請求の範囲【請求項１】
樹脂層と、
前記樹脂層に埋没した状態で、前記樹脂層の厚み方向に垂直な面方向に沿って互いに離隔して並ぶ、複数のコロイド粒子と、を備え、
複数の前記コロイド粒子が、平均粒径が互いに異なる複数種類の粒子群を含み、
前記樹脂層には、前記コロイド粒子が集合してなる集合領域が、前記粒子群毎に独立して少なくとも１つずつ存在し、
各々の前記集合領域には、前記コロイド粒子によって構成された１種類の２次元結晶が存在する、ことを特徴とするセキュリティタグ。
続きを表示（約 680 文字）【請求項２】
前記厚み方向から見たとき、前記２次元結晶が、６回対称の対称性を有する、請求項１に記載のセキュリティタグ。
【請求項３】
前記厚み方向から見たとき、前記２次元結晶が、４回対称の対称性を有する、請求項１に記載のセキュリティタグ。
【請求項４】
前記厚み方向から見たとき、前記面方向に隣り合う少なくとも１組の前記集合領域において、前記２次元結晶の前記面方向に沿う対称軸の方向が互いに異なる、請求項１～３のいずれか１つに記載のセキュリティタグ。
【請求項５】
前記樹脂層が、前記厚み方向に相対する第１面及び第２面を有し、
前記コロイド粒子が、前記樹脂層の前記第１面及び前記第２面のうち、前記第１面側に存在する、請求項１～３のいずれか１つに記載のセキュリティタグ。
【請求項６】
前記樹脂層の前記第１面側に設けられた基材を更に備える、請求項５に記載のセキュリティタグ。
【請求項７】
前記樹脂層と前記基材との間に設けられ、前記樹脂層及び前記基材に接する中間層を更に備える、請求項６に記載のセキュリティタグ。
【請求項８】
前記中間層が、前記コロイド粒子に接する、請求項７に記載のセキュリティタグ。
【請求項９】
前記中間層が、金属酸化物で構成される、請求項７に記載のセキュリティタグ。
【請求項１０】
前記基材が、前記樹脂層に接する、請求項６に記載のセキュリティタグ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、セキュリティタグに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、球状微粒子と、上記球状微粒子を保持し固定するための微粒子固定樹脂とを有する微粒子固定層を具備し、上記微粒子固定樹脂は、１種類以上の樹脂を含み、上記球状微粒子の高さの半分以上が埋没しないように配置され、上記球状微粒子は、一重の平面状に、３０％以上の面積充填率で全面に、又は任意の形状に配置され、平均粒径が２．５μｍ以下で、且つ平均粒径の０．８倍以上、１．２倍以下の範囲に、７０％以上の粒子個数を有する、ことを特徴とした偽造防止構造体が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５２２８６６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の偽造防止構造体に対しては、光源又は観測点の位置を移動させることで確認されるカラーチェンジを利用することにより、真偽判定を行っている。
【０００５】
しかしながら、特許文献１に記載の偽造防止構造体では、カラーチェンジが確認されるために、可視光領域で視認されにくくすることができない。したがって、特許文献１に記載の偽造防止構造体では、偽造防止効果を高める点で改善の余地がある。
【０００６】
本発明は、上記の問題を解決するためになされたものであり、高い偽造防止効果を発揮可能なセキュリティタグを提供することを目的とするものである。
【課題を解決するための手段】
【０００７】
本発明のセキュリティタグは、樹脂層と、上記樹脂層に埋没した状態で、上記樹脂層の厚み方向に垂直な面方向に沿って互いに離隔して並ぶ、複数のコロイド粒子と、を備え、複数の上記コロイド粒子が、平均粒径が互いに異なる複数種類の粒子群を含み、上記樹脂層には、上記コロイド粒子が集合してなる集合領域が、上記粒子群毎に独立して少なくとも１つずつ存在し、各々の上記集合領域には、上記コロイド粒子によって構成された１種類の２次元結晶が存在する、ことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、高い偽造防止効果を発揮可能なセキュリティタグを提供できる。
【図面の簡単な説明】
【０００９】

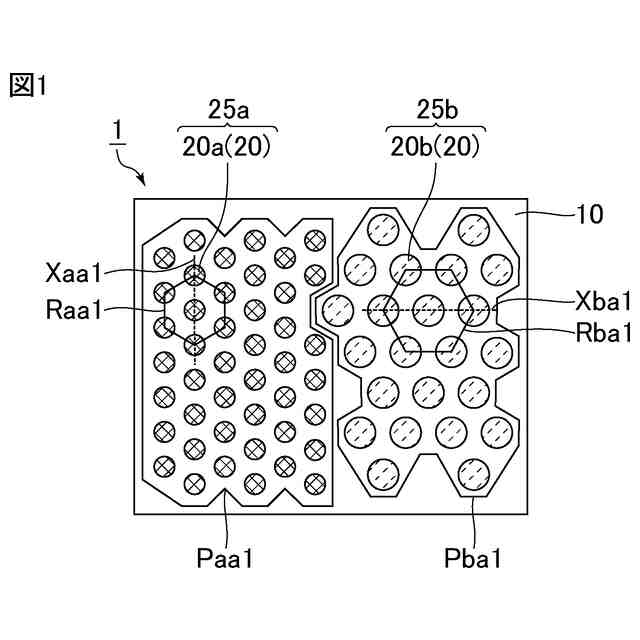

図１は、本発明の実施形態１のセキュリティタグの一例を模式的に示す平面図である。

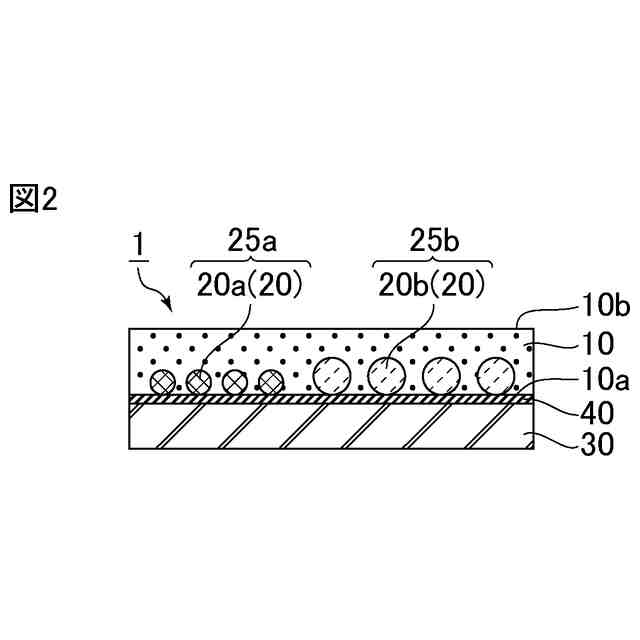

図２は、図１に示すセキュリティタグの厚み方向に沿う断面の一例を模式的に示す断面図である。

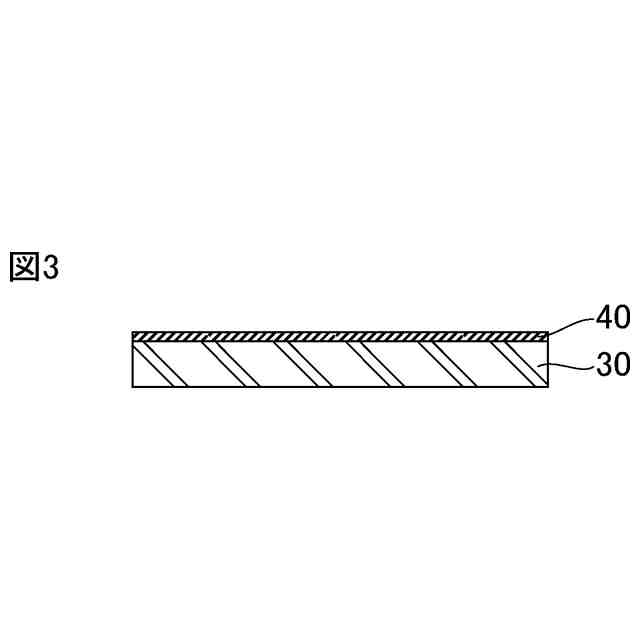

図３は、本発明の実施形態１のセキュリティタグの製造方法の一例における中間層の形成工程を模式的に示す断面図である。

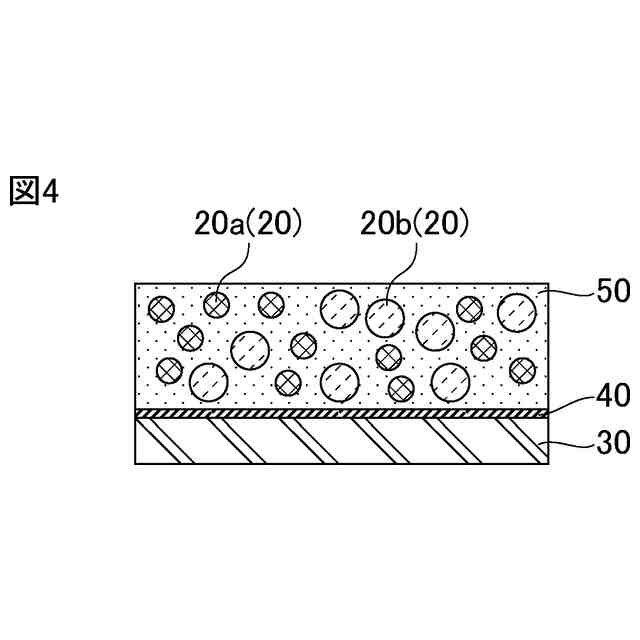

図４は、本発明の実施形態１のセキュリティタグの製造方法の一例におけるコロイド分散液の付与工程を模式的に示す断面図である。
図５は、本発明の実施形態１のセキュリティタグの製造方法の一例における３次元結晶の形成工程を模式的に示す断面図である。

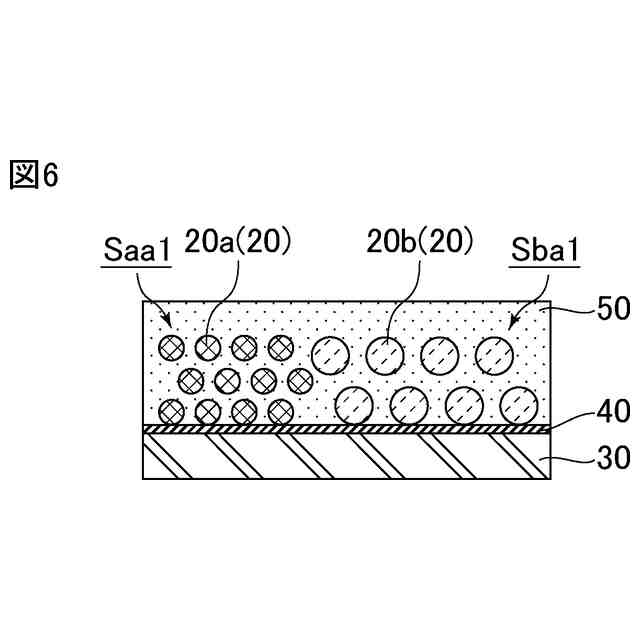

図６は、本発明の実施形態１のセキュリティタグの製造方法の一例における３次元結晶の吸着工程を模式的に示す断面図である。

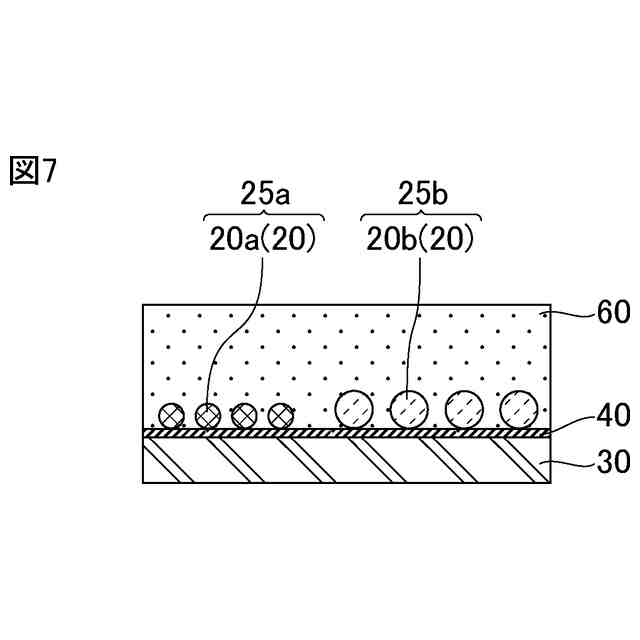

図７は、本発明の実施形態１のセキュリティタグの製造方法の一例における２次元結晶の形成工程を模式的に示す断面図である。

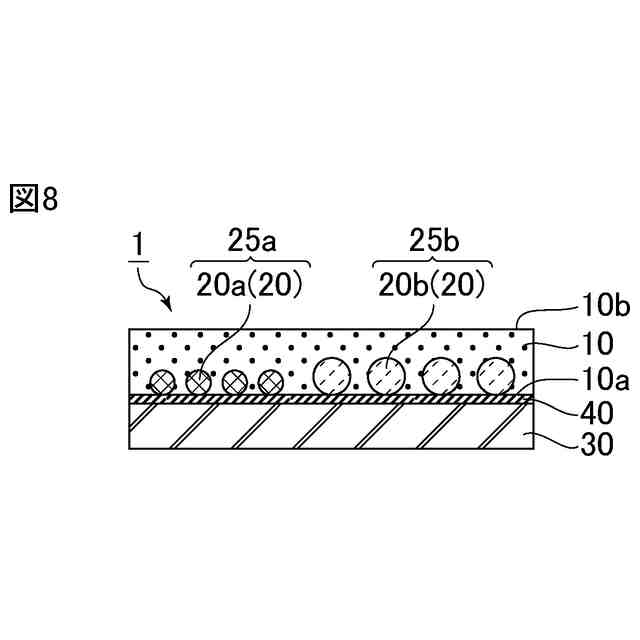

図８は、本発明の実施形態１のセキュリティタグの製造方法の一例における樹脂層の形成工程を模式的に示す断面図である。
図９は、図１に示す２次元結晶に由来する回折パターンの一例を模式的に示す平面図である。
図１０は、本発明の実施形態１のセキュリティタグの別の一例を模式的に示す断面図である。
図１１は、本発明の実施形態２のセキュリティタグの一例を模式的に示す平面図である。
図１２は、図１１に示す２次元結晶に由来する回折パターンの一例を模式的に示す平面図である。
図１３は、本発明の実施形態３のセキュリティタグの一例を模式的に示す平面図である。
【発明を実施するための形態】
【００１０】
以下、本発明のセキュリティタグについて説明する。なお、本発明は、以下の構成に限定されるものではなく、本発明の要旨を逸脱しない範囲において適宜変更されてもよい。また、以下において記載する個々の好ましい構成を複数組み合わせたものもまた本発明である。
（【００１１】以降は省略されています）
