発明の名称コンデンサモジュール
出願人株式会社村田製作所,株式会社指月電機製作所
代理人個人,個人
主分類H01G 4/224 20060101AFI20250626BHJP(基本的電気素子)
要約【課題】ケースとコンデンサ素子との絶縁を確保して短絡を抑制することのできるコンデンサモジュールを提供する。
【解決手段】
本開示のコンデンサモジュールは、一対の端面電極と一対の端面電極を繋ぐ側面とを有するコンデンサ素子と、端面電極に電気的に接続される外部端子と、を有するコンデンサアセンブリと、底面に対向する位置に開口が設けられ、コンデンサアセンブリを収容する、導電性を有するケースと、端面電極および外部端子においてケースの内側面または底面に向き合う部分の少なくとも一部を覆うシート状の絶縁部材と、ケースに充填される封止樹脂と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
一対の端面電極と前記一対の端面電極を繋ぐ側面とを有するコンデンサ素子と、前記端面電極に電気的に接続される外部端子と、を有するコンデンサアセンブリと、
底面に対向する位置に開口が設けられ、前記コンデンサアセンブリを収容する、導電性を有するケースと、
前記端面電極および前記外部端子において前記ケースの内側面または底面に向き合う部分の少なくとも一部を覆うシート状の絶縁部材と、
前記ケースに充填される封止樹脂と、
を備える、
コンデンサモジュール。
続きを表示（約 900 文字）【請求項２】
前記コンデンサアセンブリは、一方の前記端面電極および他方の前記端面電極を前記ケースの内側面に向けて前記ケース内に配置される、
請求項１に記載のコンデンサモジュール。
【請求項３】
前記絶縁部材は、一方の前記端面電極を覆う第１絶縁部材と、他方の前記端面電極を覆う第２絶縁部材と、を含む、
請求項２に記載のコンデンサモジュール。
【請求項４】
前記絶縁部材は、前記第１絶縁部材と前記第２絶縁部材との間で、前記コンデンサ素子の前記側面に沿って配置される第３絶縁部材、を含む、
請求項３に記載のコンデンサモジュール。
【請求項５】
前記第３絶縁部材は、前記第１絶縁部材の端部に外側から重なるように折れ曲がった第１屈曲部と、前記第２絶縁部材の端部に外側から重なるように折れ曲がった第２屈曲部と、を有する、
請求項４に記載のコンデンサモジュール。
【請求項６】
前記外部端子は、前記端面電極に沿って設けられた第１部分の先端で折れ曲がった折れ曲がり部を有し、
前記絶縁部材は、前記外部端子の前記折れ曲がり部を覆う、
請求項１に記載のコンデンサモジュール。
【請求項７】
前記コンデンサアセンブリは、一方の前記端面電極を前記ケースの底面に向けて前記ケース内に配置され、
前記絶縁部材は、一方の前記端面電極を覆う、
請求項１に記載のコンデンサモジュール。
【請求項８】
前記コンデンサアセンブリは、他方の前記端面電極を前記ケースの前記開口に向けて配置され、
前記絶縁部材は、他方の前記端面電極における前記ケースの内側面に向き合う部分を少なくとも覆う、
請求項７に記載のコンデンサモジュール。
【請求項９】
前記ケースの材料は、金属を含む、
請求項１に記載のコンデンサモジュール。
【請求項１０】
前記ケースの材料は、アルミニウムを含む、
請求項１に記載のコンデンサモジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コンデンサモジュールに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
フィルムコンデンサをケースに収容して樹脂で封止したコンデンサモジュールが知られている。例えば、特許文献１には、ケースと、ケース内に収納される、複数のコンデンサ素子と、外部引き出し端子と、ケース内に充填されコンデンサ素子を埋没させる樹脂組成物とを備えた金属化フィルムコンデンサが開示されている。
【０００３】
また、コンデンサモジュールの放熱性を向上させる目的で、ケースの材料としてアルミニウム等の金属を採用することが検討されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－１６１６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の金属化フィルムコンデンサでは、ケースが金属で形成されている場合に、ケースとコンデンサ素子との絶縁を確保する点で、未だ改善の余地がある。
【０００６】
本開示は、ケースとコンデンサ素子との絶縁を確保して短絡を抑制することのできるコンデンサモジュールを提供する。
【課題を解決するための手段】
【０００７】
本開示のコンデンサモジュールは、
一対の端面電極と前記一対の端面電極を繋ぐ側面とを有するコンデンサ素子と、前記端面電極に電気的に接続される外部端子と、を有するコンデンサアセンブリと、
底面に対向する位置に開口が設けられ、前記コンデンサアセンブリを収容する、導電性を有するケースと、
前記端面電極と、前記外部端子において前記ケースの内側面または底面に向き合う部分の少なくとも一部と、を覆うシート状の絶縁部材と、
前記ケースに充填される封止樹脂と、
を備える。
【発明の効果】
【０００８】
本開示によると、ケースとコンデンサ素子との絶縁を確保して短絡を抑制することのできるコンデンサモジュールを提供することができる。
【図面の簡単な説明】
【０００９】

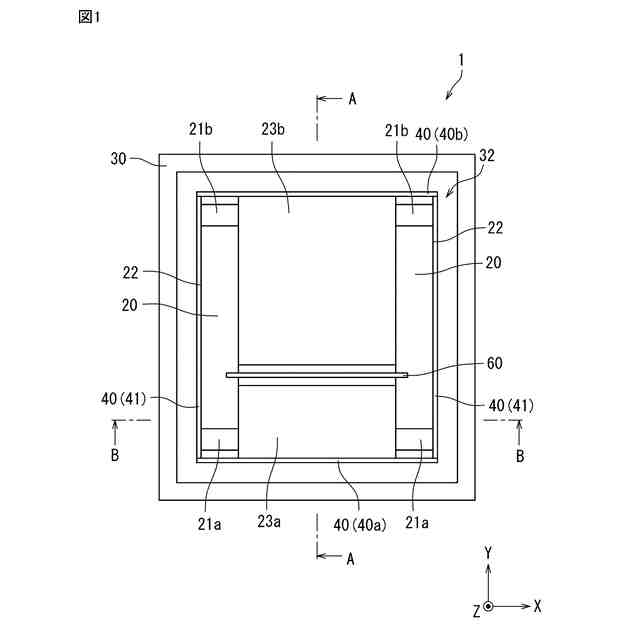

実施の形態１にかかるコンデンサモジュールを示す概略平面図

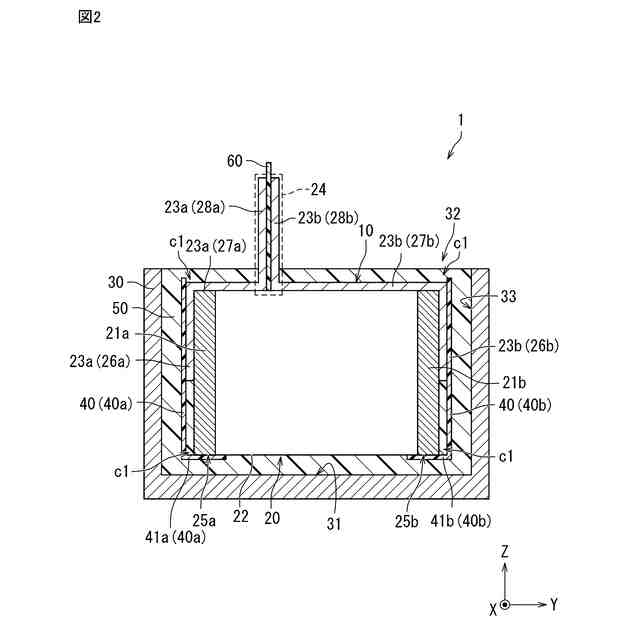

図１のＡ－Ａ断面図

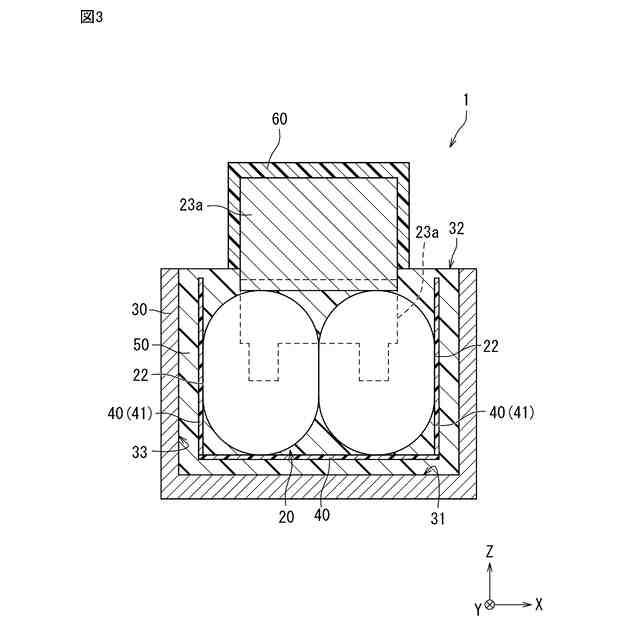

図１のＢ－Ｂ断面図

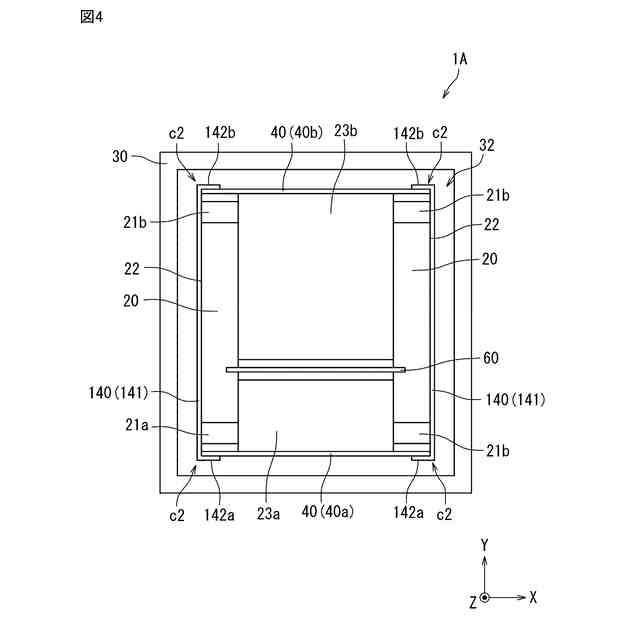

実施の形態１の変形例１にかかるコンデンサモジュールを示す概略上面図

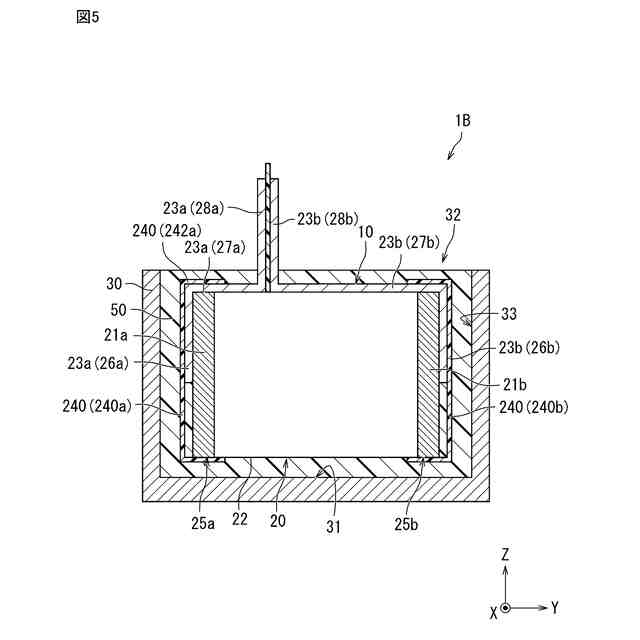

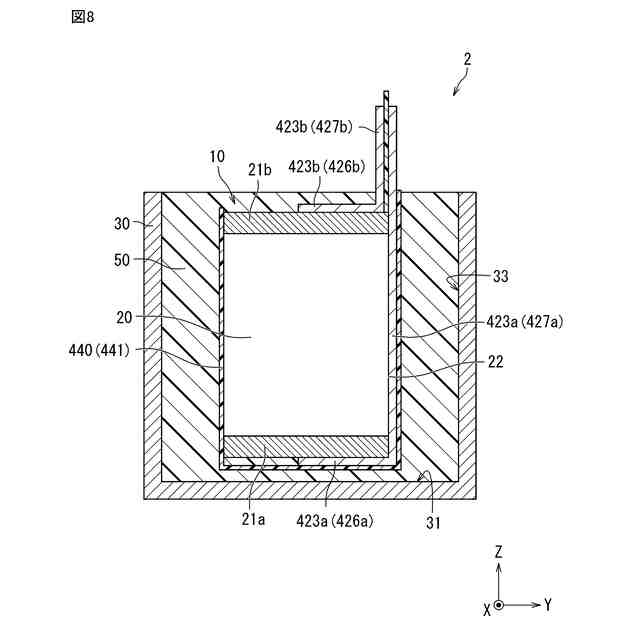

実施の形態１の変形例２にかかるコンデンサモジュールを示す概略断面図

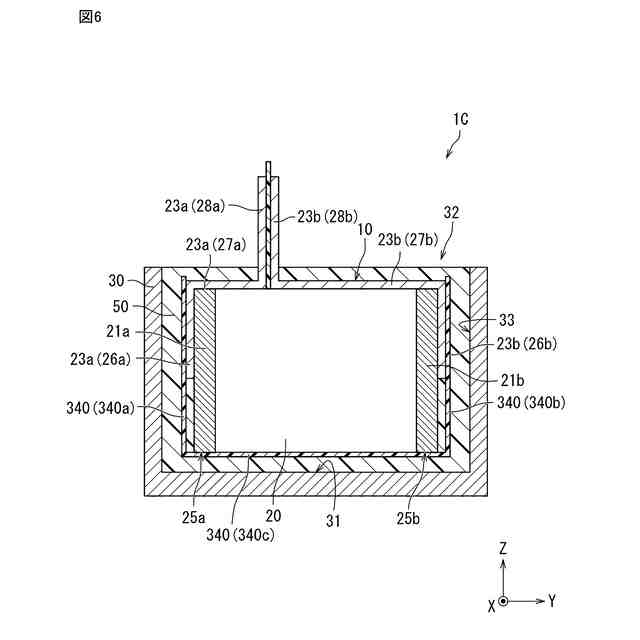

実施の形態１の変形例３にかかるコンデンサモジュールを示す概略断面図

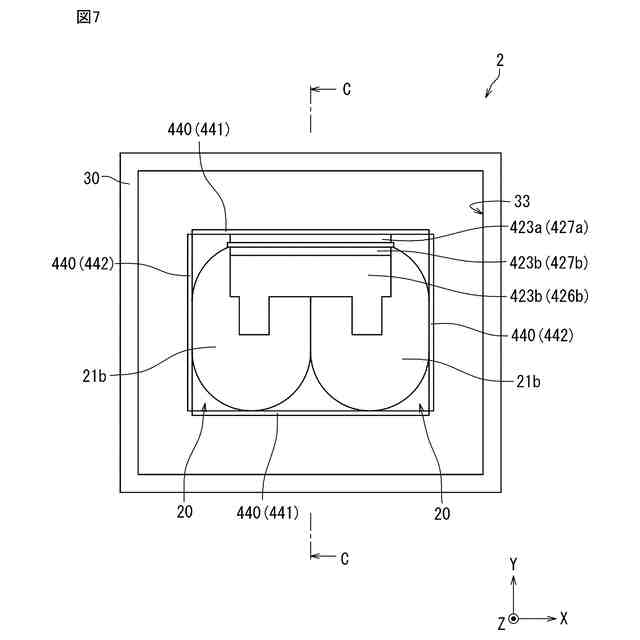

実施の形態２にかかるコンデンサモジュールを示す概略平面図
図７のＣ－Ｃ断面図
【発明を実施するための形態】
【００１０】
（本開示に至った経緯）
コンデンサ素子をケースに収容して樹脂で封止したコンデンサモジュールでは、コンデンサに電流を流した際にコンデンサが発熱し、コンデンサモジュールの耐熱温度を超えてしまうことがある。そこで、コンデンサモジュールを効率よく冷却することが検討されている。コンデンサモジュールを冷却する方法として、ケースをアルミニウム等の熱伝導率の高い材料で形成することが検討されている。
