公開番号2025100972
公報種別公開特許公報(A)
公開日2025-07-04
出願番号2025065788,2023204121
出願日2025-04-11,2023-12-01
発明の名称作業車両
出願人井関農機株式会社
代理人
主分類A01C 15/00 20060101AFI20250627BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】従来の作業車両については、便利な機能を利用するときの使い勝手が必ずしもよくないことに本発明者は気付いた。より具体的には、従来の田植え機のような作業車両については、たとえば、施肥量を自動的に調節するための肥沃度測定は必ずしも手軽に利用可能でないことに本発明者は気付いた。
【解決手段】走行しながら圃場へ苗を植付ける作業車両であって、苗を植付ける苗植付け装置と、圃場の土壌の肥沃度を算出するために第一のセンサー電極部と第二のセンサー電極部との間の土壌の電気抵抗を検出するセンサーと、を備えており、第一のセンサー電極部および第二のセンサー電極部は苗植付け装置へ取付けられ、苗植付け装置は、フロート底面が前記土壌の土壌表面と接触させられるフロートを有し、第一のセンサー電極部および第二のセンサー電極部はフロート底面へ取付けられていることを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】

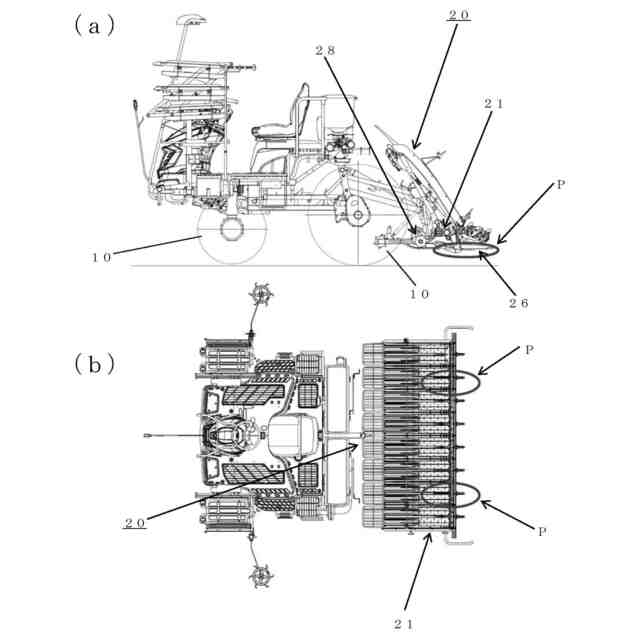

走行しながら圃場へ苗を植付ける作業車両であって、
前記苗を植付ける苗植付け装置と、

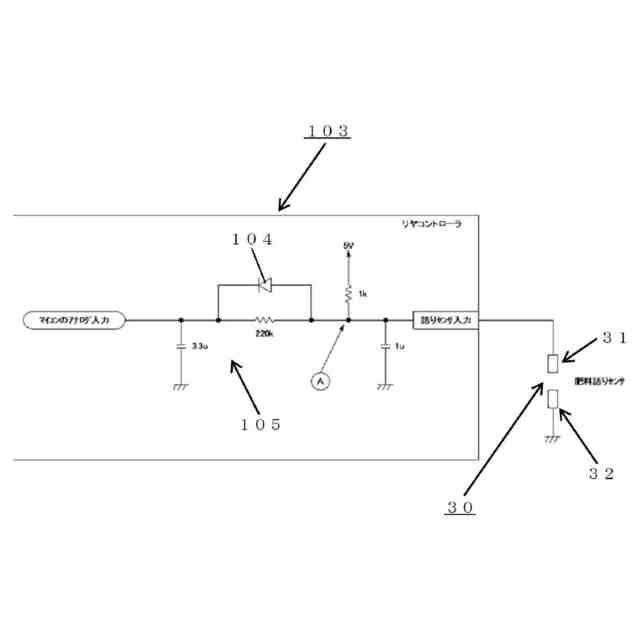

前記圃場の土壌の肥沃度を算出するために第一のセンサー電極部と第二のセンサー電極部との間の前記土壌の電気抵抗を検出するセンサーと、
を備えており、

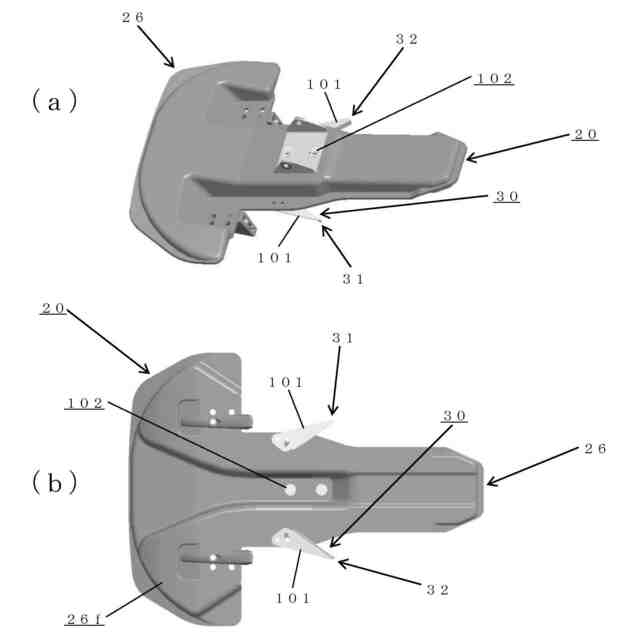

前記第一のセンサー電極部および前記第二のセンサー電極部は前記苗植付け装置へ取付けられ、前記苗植付け装置は、フロート底面が前記土壌の土壌表面と接触させられるフロートを有し、
前記第一のセンサー電極部および前記第二のセンサー電極部は前記フロート底面へ取付けられていることを特徴とする作業車両。
続きを表示（約 400 文字）【請求項２】

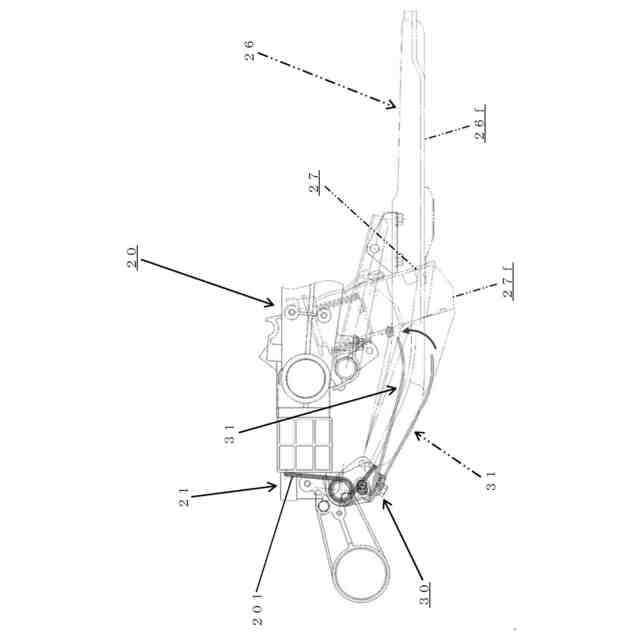

前記苗植付け装置は、フロート底面が前記土壌の土壌表面と接触させられるフロート、および前記フロートが吊下げられる苗植付け本体フレームを有し、
前記第一のセンサー電極部および前記第二のセンサー電極部は前記苗植付け本体フレームへ取付けられていることを特徴とする請求項１に記載の作業車両。
【請求項３】

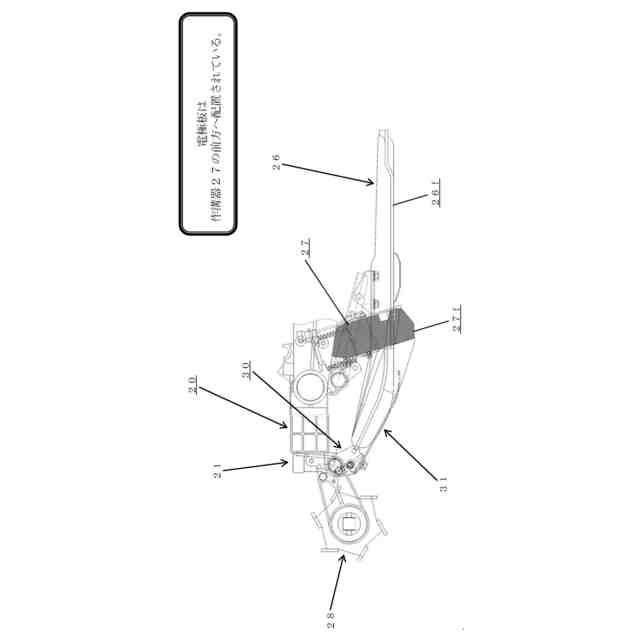

前記苗植付け装置は前記土壌表面の作溝のための作溝器を有し、
前記第一のセンサー電極部および前記第二のセンサー電極部は前記作溝器の前方へ取付けられており、
前記第一のセンサー電極部および前記第二のセンサー電極部は前記作溝器の作溝器底面より高いことを特徴とする請求項２に記載の作業車両。
【請求項４】
前記第一のセンサー電極部および前記第二のセンサー電極部は前記フロート底面より低いことを特徴とする請求項３に記載の作業車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、田植え機のような作業車両に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
走行車体の前部に資材搬送装置を設け、走行車体の後部に施肥装置を設け、走行車体に圃場情報を検出する第１圃場情報検出部材を設け、第１圃場情報検出部材が検出する圃場情報から施肥装置の施肥量を変更する制御装置を設けた作業車両において、資材搬送装置の下側に第１圃場情報検出部材を設けた作業車両が知られている（たとえば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１９８００５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、本発明者は、作業車両ユーザーのさまざまなニーズを考慮し、便利な機能が田植え機のような作業車両へつぎつぎと実装される趨勢はますます加速すると考えている。
【０００５】
しかしながら、従来の作業車両については、便利な機能を利用するときの使い勝手が必ずしもよくないことに本発明者は気付いた。
【０００６】
より具体的には、従来の田植え機のような作業車両については、たとえば、施肥量を自動的に調節するための肥沃度測定は必ずしも手軽に利用可能でないことに本発明者は気付いた。
【０００７】
本発明は、上述された従来の課題を考慮し、使い勝手を向上することができる作業車両を提供することを目的とする。
【課題を解決するための手段】
【０００８】
第１の本発明は、走行しながら圃場へ苗を植付ける作業車両であって、
前記苗を植付ける苗植付け装置と、
前記圃場の土壌の肥沃度を算出するために第一のセンサー電極部と第二のセンサー電極部との間の前記土壌の電気抵抗を検出するセンサーと、
を備えており、
前記第一のセンサー電極部および前記第二のセンサー電極部は前記苗植付け装置へ取付けられ、前記苗植付け装置は、フロート底面が前記土壌の土壌表面と接触させられるフロートを有し、
前記第一のセンサー電極部および前記第二のセンサー電極部は前記フロート底面へ取付けられていることを特徴とする作業車両である。
【０００９】
第２の本発明は、前記苗植付け装置は、フロート底面が前記土壌の土壌表面と接触させられるフロート、および前記フロートが吊下げられる苗植付け本体フレームを有し、
前記第一のセンサー電極部および前記第二のセンサー電極部は前記苗植付け本体フレームへ取付けられていることを特徴とする請求項１に記載の作業車両である。
【００１０】
第３の本発明は、前記苗植付け装置は前記土壌表面の作溝のための作溝器を有し、
前記第一のセンサー電極部および前記第二のセンサー電極部は前記作溝器の前方へ取付けられており、
前記第一のセンサー電極部および前記第二のセンサー電極部は前記作溝器の作溝器底面より高いことを特徴とする請求項２に記載の作業車両である。
（【００１１】以降は省略されています）
