公開番号2025101399
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218220
出願日2023-12-25
発明の名称発光装置及び発光装置の駆動方法
出願人日亜化学工業株式会社
代理人弁理士法人豊栖特許事務所
主分類G09G 3/32 20160101AFI20250630BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】高精細を維持しつつ発光素子の数を低減する。
【解決手段】発光装置100は、第一発光色の光を発光可能な複数の第一発光素子11Aと、第一発光色と異なる第二発光色の光を発光可能な複数の第二発光素子11Bを所定のパターンに配置して複数の画素12を構成した表示部10と、複数の第一発光素子11A及び複数の第二発光素子11Bにそれぞれ駆動電流を供給し、発光期間を制御する点灯制御部50とを備える。第二発光素子11Bは、駆動電流に応じて第二発光色を制御可能であり、画素12は、第一発光色の光と第二発光色の光とで発光されるように、第一発光素子11Aと第二発光素子11Bを配置している。
【選択図】図1
特許請求の範囲【請求項１】
第一発光色の光を発光可能な複数の第一発光素子と、
前記第一発光色と異なる第二発光色の光を発光可能な複数の第二発光素子を所定のパターンに配置して複数の画素を構成した表示部と、
前記複数の第一発光素子及び前記複数の第二発光素子にそれぞれ駆動電流を供給し、発光期間を制御する点灯制御部と、
を備える発光装置であって、
前記第二発光素子は、駆動電流に応じて前記第二発光色を制御可能であり、
前記画素は、前記第一発光色の光と前記第二発光色の光とで発光されるように、前記第一発光素子と前記第二発光素子を配置してなる発光装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の発光装置であって、さらに、
前記複数の画素の所定の発光色に応じて、前記第一発光素子及び前記第二発光素子を発光させる駆動電流値を決定するための電流－色度情報を保持する情報保持部を備え、
前記点灯制御部は、前記情報保持部で保持された電流－色度情報に基づいて、前記複数の第一発光素子及び前記複数の第二発光素子をそれぞれ所定の発光色及び発光輝度で発光させるように、前記複数の第一発光素子及び前記複数の第二発光素子を制御する発光装置。
【請求項３】
請求項２に記載の発光装置であって、
前記点灯制御部は、
前記第一発光素子及び前記第二発光素子に駆動電流を供給する第一制御回路と、
前記第一発光素子及び前記第二発光素子の発光期間を制御する第二制御回路と、
を備える発光装置。
【請求項４】
請求項３に記載の発光装置であって、
前記第一制御回路及び前記第二制御回路が、前記画素毎に少なくとも一以上設けられてなる発光装置。
【請求項５】
請求項３に記載の発光装置であって、
前記画素は、少なくとも一以上の前記第一発光素子が発する前記第一発光色の光と、少なくとも一以上の前記第二発光素子が発する前記第二発光色の光とで発光させるよう構成してなる発光装置。
【請求項６】
請求項１又は２に記載の発光装置であって、
前記第一発光色が、青色光である発光装置。
【請求項７】
請求項６に記載の発光装置であって、
前記第一発光色は、固定波長発光である発光装置。
【請求項８】
請求項１又は２に記載の発光装置であって、
前記第二発光色が、前記第二発光素子の駆動電流に応じて緑色光と赤色光の間で可変である発光装置。
【請求項９】
請求項８に記載の発光装置であって、
前記表示部は、
少なくとも一以上の前記複数の第二発光素子をそれぞれ、各画素毎に配置し、
前記複数の第一発光素子をそれぞれ、隣接する画素を跨ぐように配置してなる発光装置。
【請求項１０】
請求項９に記載の発光装置であって、
前記表示部は、各画素を構成する前記第一発光素子及び前記第二発光素子を、所定のパターンに隣接して配置したサブ画素群を、周期的に配置して構成してなる発光装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置及び発光装置の駆動方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
ＬＥＤやＬＤ等の半導体発光素子を用いたディスプレイや面発光装置が使用されている。ここで、フルカラーのＬＥＤディスプレイを作製するには、一般的にはＲＧＢの少なくとも３色のサブ画素を、各画素毎に配列する必要がある。しかしながら、このような構成では画素数の３倍以上のサブ画素を設ける必要があるため、高精細化に不向きであり、ＬＥＤ数の増加によるコスト高や歩留り低下といった問題があった。
【０００３】
これに対して、一個のＬＥＤ素子を多色発光させたマイクロＬＥＤディスプレイが報告されている（特許文献１）。しかしながら、このような多色発光型マイクロＬＥＤでディスプレイを構成するに際して、実際の回路構成や駆動方法については、未だ報告されていない。例えば、多色発光型マイクロＬＥＤでＲＧＢすべての色度範囲に発光させるように制御することは、現状の技術においては容易でなかった。
【０００４】
一方で従来は、１画素につきＲＧＢの３つのサブ画素が必要と考えられていた。高精細化を実現するには、サブ画素数を減らすことが望ましい。しかしながら、輝度情報はＧ及びＲの色でほぼ表現されるため、全ての画素にＧ及びＲの色で発光する発光素子が無いと、画素欠陥となってしまう。またサブ画素数を減らすと、精細度の低下を招いてしまうという問題があった。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－５２１６８号公報
米国特許第１０８８５８３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示の一態様の課題の一は、多色発光型半導体発光素子でディスプレイ等の発光装置を構成するに際して、高精細を維持しつつ発光素子の数を低減可能な発光装置及び発光装置の駆動方法を提供することにある。また他の態様の課題の一は、サブ画素数を低減した発光装置及び発光装置の駆動方法を提供することにある。なお、これらの課題の記載は、他の課題の存在を妨げるものではない。また本開示の一態様は、これらの課題の全てを解決する必要はないものとする。さらに本開示の明細書、図面、請求項の記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００７】
本開示の一形態に係る発光装置は、第一発光色の光を発光可能な複数の第一発光素子と、前記第一発光色と異なる第二発光色の光を発光可能な複数の第二発光素子を所定のパターンに配置して複数の画素を構成した表示部と、前記複数の第一発光素子及び前記複数の第二発光素子にそれぞれ駆動電流を供給し、発光期間を制御する点灯制御部と、を備える発光装置であって、前記第二発光素子は、駆動電流に応じて前記第二発光色を制御可能であり、前記画素は、前記第一発光色の光と前記第二発光色の光とで発光されるように、前記第一発光素子と前記第二発光素子を配置している。
【０００８】
また本開示の他の形態に係る発光装置の駆動方法は、第一発光色の光を発光可能な複数の第一発光素子と、前記第一発光色と異なる第二発光色の光を発光可能で、駆動電流に応じて発光色が制御可能な複数の第二発光素子とを、所定のパターンに配置して複数の画素を構成した表示部と、前記複数の第一発光素子及び前記複数の第二発光素子にそれぞれ駆動電流を供給し、発光期間を制御する点灯制御部と、を備える発光装置の駆動方法であって、各画素が、前記第一発光色の光と前記第二発光色の光と、で発光されるように、前記第一発光素子と前記第二発光素子が配置された前記表示部を準備する工程と、前記点灯制御部が、前記複数の第一発光素子及び前記複数の第二発光素子にそれぞれ駆動電流を供給し、発光期間を制御して点灯させる工程と、を含む。
【発明の効果】
【０００９】
上記形態に係る発光装置及び発光装置の駆動方法によれば、駆動電流に応じて発光色が制御可能な発光素子を用いて、フルカラー等の多色発光を可能としつつ、発光色をサブ画素に分けて表示させることで、空間的な精細度の低下を抑制できる。
【図面の簡単な説明】
【００１０】
実施形態１に係る発光装置を示すブロック図である。
図１の表示部の模式拡大図である。

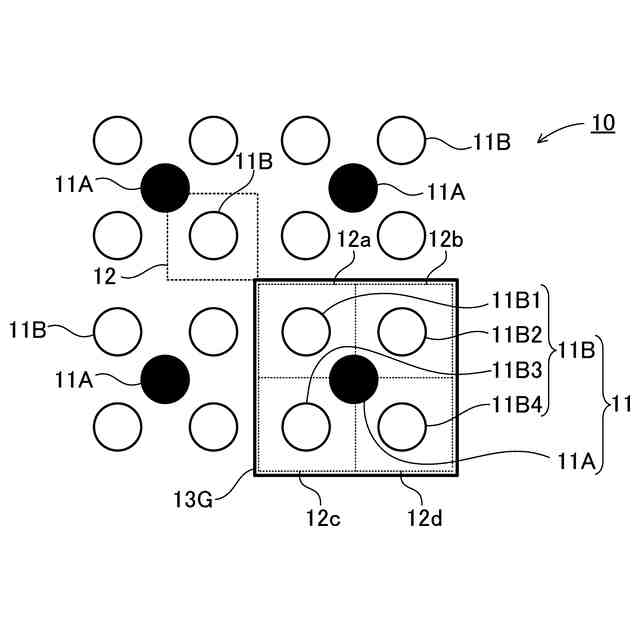

第一発光素子と第二発光素子で画素を構成した表示部を示す模式拡大平面図である。
図３において、単位サブ画素群の発光輝度を変化させた状態を示す模式拡大平面図である。

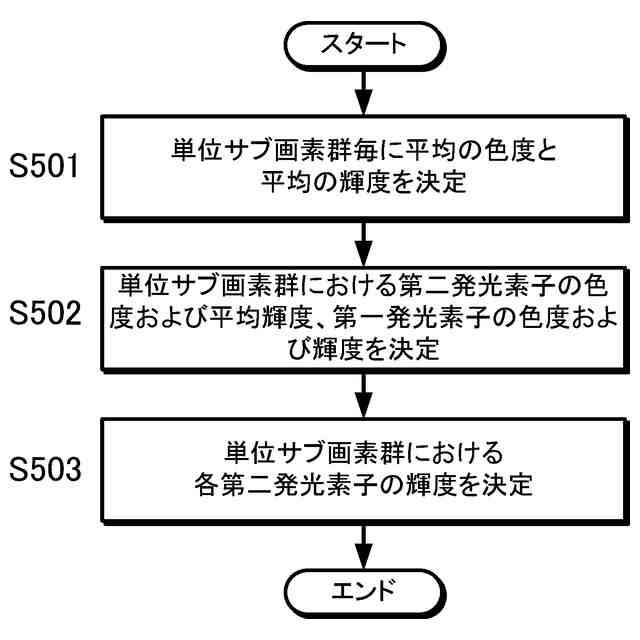

各サブ画素の駆動電流値と発光期間を決定する手順を示すフローチャートである。

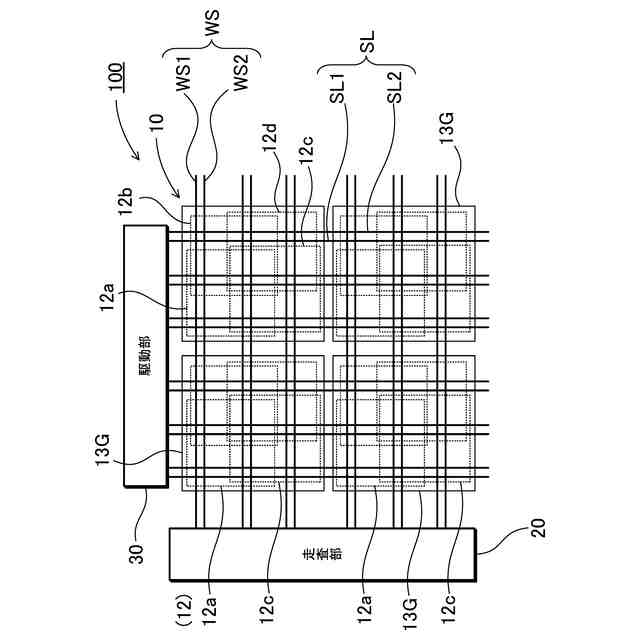

実施形態１に係る発光装置の表示部を示すブロック図である。

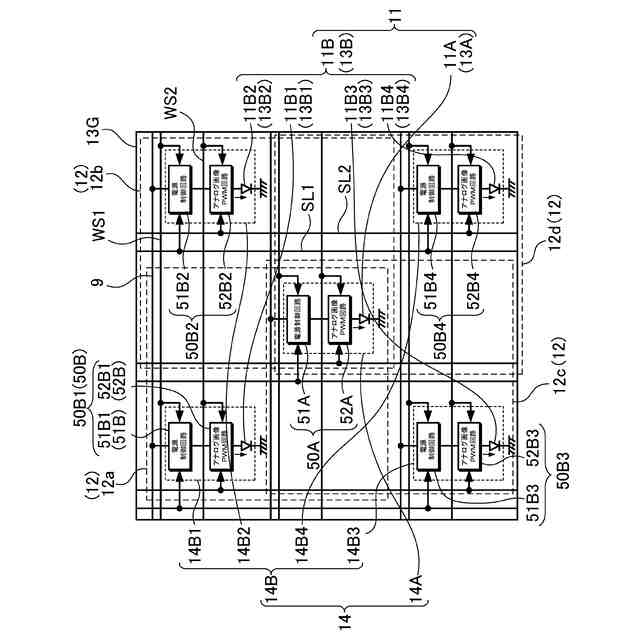

図６の表示部の模式拡大図である。

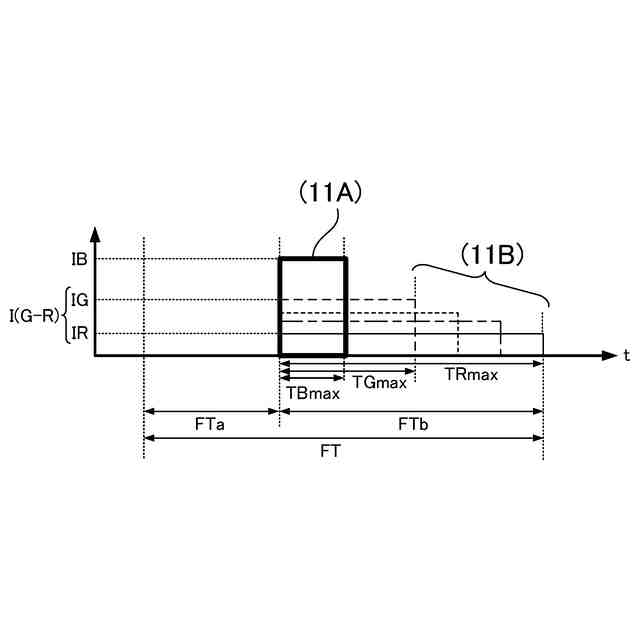

第一発光素子と第二発光素子の点灯タイミングを示すタイミングチャートである。

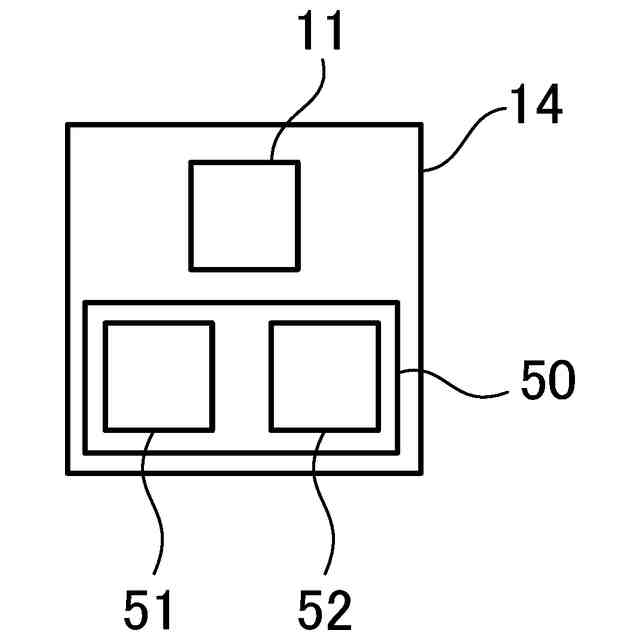

画素回路に第一制御回路、第二制御回路を設ける例を示すブロック図である。
発光素子の素子構造の一例を示す模式断面図である。
駆動電流値とＰＷＭ発光期間の決定方法を示す機能ブロック図である。
図１２Ａは図１１で発光色度を決定する手順を示すための色度図、図１２Ｂは従来の色度範囲を示す色度図である。
実施形態２に係る発光装置の表示部を示す模式拡大図である。
図１３の表示部における単位サブ画素群を示す模式拡大図である。
実施形態３に係る発光装置の表示部を示す拡大模式平面図である。
図１５の各サブ画素の駆動電流値と発光期間を決定する手順を示すフローチャートである。
実施形態４に係る発光装置の表示部を示す模式拡大図である。
実施形態５に係る発光装置の表示部を示す拡大模式平面図である。
図１８の発光装置において発光色度を決定する手順を示すための色度図である。
図１８の各サブ画素の駆動電流値と発光期間を決定する手順を示すフローチャートである。
図２１Ａは実施形態１に係る発光装置の一画素、図２１Ｂは実施形態６に係る発光装置の一画素を、それぞれ示す模式図である。
