特許ウォッチ

公開番号2025102130
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219385
出願日2023-12-26
発明の名称静電荷像現像用トナー
出願人花王株式会社
代理人個人,個人
主分類G03G 9/097 20060101AFI20250701BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】抗菌性に優れ、カブリも抑制することができる静電荷像現像用トナーに関すること。
【解決手段】結着樹脂、銅粒子及び有機アミンの過塩素酸アルキル塩を含有する静電荷像現像用トナーであって、前記銅粒子の含有量が、前記結着樹脂100質量部に対して、0.5質量部以上6.5質量部以下であり、前記有機アミンの過塩素酸アルキル塩の含有量が、前記結着樹脂100質量部に対して、0.25質量部以上1.5質量部以下である、静電荷像現像用トナー。
【選択図】なし
特許請求の範囲【請求項１】
結着樹脂、銅粒子及び有機アミンの過塩素酸アルキル塩を含有する静電荷像現像用トナーであって、前記銅粒子の含有量が、前記結着樹脂１００質量部に対して、０．５質量部以上６．５質量部以下であり、前記有機アミンの過塩素酸アルキル塩の含有量が、前記結着樹脂１００質量部に対して、０．２５質量部以上１．５質量部以下である、静電荷像現像用トナー。
続きを表示（約 340 文字）【請求項２】
有機アミンが、アルキルジエタノールアミンである、請求項１記載の静電荷像現像用トナー。
【請求項３】
過塩素酸アルキル塩が、過塩素酸メチル塩である、請求項１又は２記載の静電荷像現像用トナー。
【請求項４】
有機アミンの過塩素酸アルキル塩が、アルキルジエタノールアミンの過塩素酸メチル塩である、請求項１記載の静電荷像現像用トナー。
【請求項５】
銅粒子の有機アミンの過塩素酸アルキル塩に対する質量比が、２５／７５以上９５／５以下である、請求項１～４いずれか記載の静電荷像現像用トナー。
【請求項６】
結着樹脂が、非晶性ポリエステル樹脂を含有する、請求項１～５いずれか記載の静電荷像現像用トナー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子写真法、静電記録法、静電印刷法等において形成される潜像の現像に用いられる静電荷像現像用トナーに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
２０２０年に発生した新型コロナウィルス感染拡大がきっかけとなり抗菌技術が広がり、抗菌作用をもつフィルムが多く販売されるようになった。しかしながら、汎用性の高い、普通紙を用いた印刷物に抗菌フィルムを貼り付けることは難しく、紙媒体への抗菌作用を付与することが課題となっている。抗菌剤を含むトナーについては、従来から検討されているが（特許文献１～３参照）、特に、紙媒体の印刷物は、人へ手渡しされるために抗菌性の付与が要望されている。
【先行技術文献】
【特許文献】
【０００３】
特開平８－３１４１７９号公報
特開２００４－９３７８４号公報
特開２００３－２４１４１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
トナー中に抗菌成分を含有させて印刷物を得ることで、容易に印刷紙に抗菌性を付与することができる。しかしながら、抗菌材として知られる金属では、抗菌性を発現させるために多量に配合すると、導電性に影響するため帯電量が低下しカブリが発生する。また、抗菌性を有することが知られている４級アンモニウム塩も、窒素を含有しているため正帯電性が強く、抗菌性を付与させるために多量に配合すると、負帯電性のトナーでは帯電性が著しく損なわれるためカブリが発生する。従って、抗菌性とカブリ抑制の両立は困難である。
【０００５】
本発明は、抗菌性に優れ、カブリも抑制することができる静電荷像現像用トナーに関する。
【課題を解決するための手段】
【０００６】
本発明は、結着樹脂、銅粒子及び有機アミンの過塩素酸アルキル塩を含有する静電荷像現像用トナーであって、前記銅粒子の含有量が、前記結着樹脂１００質量部に対して、０．５質量部以上６．５質量部以下であり、前記有機アミンの過塩素酸アルキル塩の含有量が、前記結着樹脂１００質量部に対して、０．２５質量部以上１．５質量部以下である、静電荷像現像用トナーに関する。
【発明の効果】
【０００７】
本発明の静電荷像現像用トナーは、抗菌性とカブリ抑制の両立において優れた効果を奏するものである。
【発明を実施するための形態】
【０００８】
本発明の静電荷像現像用トナー（以下、トナーともいう）は、結着樹脂と、所定量の銅粒子及び有機アミンの過塩素酸アルキル塩を含有するものである。本発明のトナーが、抗菌性とカブリ抑制の両立において優れた効果を奏する理由は定かではないが、以下のように推察される。なお、下記メカニズムは推定であり、これに限定されるものではない。
【０００９】
本発明では、銅粒子と有機アミンの過塩素酸アルキル塩を併用することで、それぞれの抗菌効果を生かしつつ、帯電性の悪化に起因するカブリを抑制することができる。これは、有機アミンの過塩素酸アルキル塩が、特異的に銅粒子と相互作用し、銅粒子表面での抗菌活性を向上させることで、それぞれの含有量がトナーの帯電性に影響しない程度に少量であるにもかかわらず、十分な抗菌性が発現するものと考えられる。そのため、銅粒子と４級アンモニウム塩である有機アミンの過塩素酸アルキル塩はいずれもトナーに正帯電性を付与する化合物であるが、本発明のトナーは、正帯電性トナーに限定されず、負帯電性トナーであっても良好な負帯電性を維持することができる。
【００１０】
結着樹脂としては、ポリエステル樹脂、スチレンアクリル樹脂等のビニル系樹脂、エポキシ樹脂、ポリカーボネート、ポリウレタン、これらの樹脂を２種以上含む複合樹脂等が挙げられ、本発明においては、定着性の観点から、非晶性ポリエステル樹脂を含有することが好ましい。

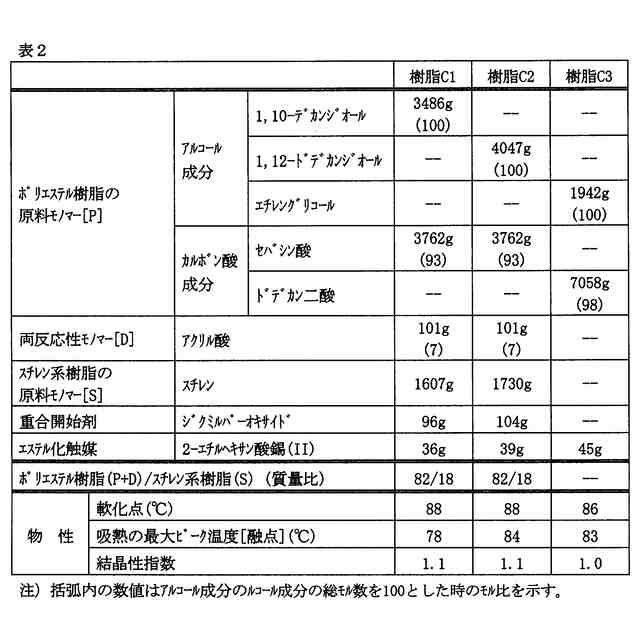

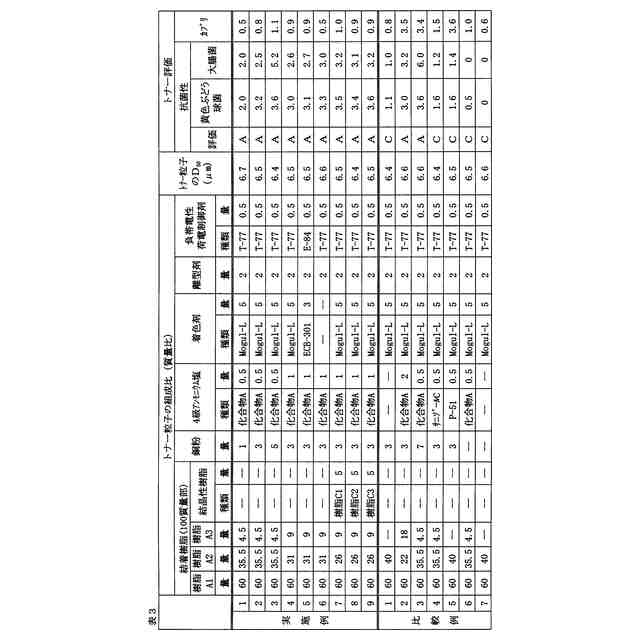

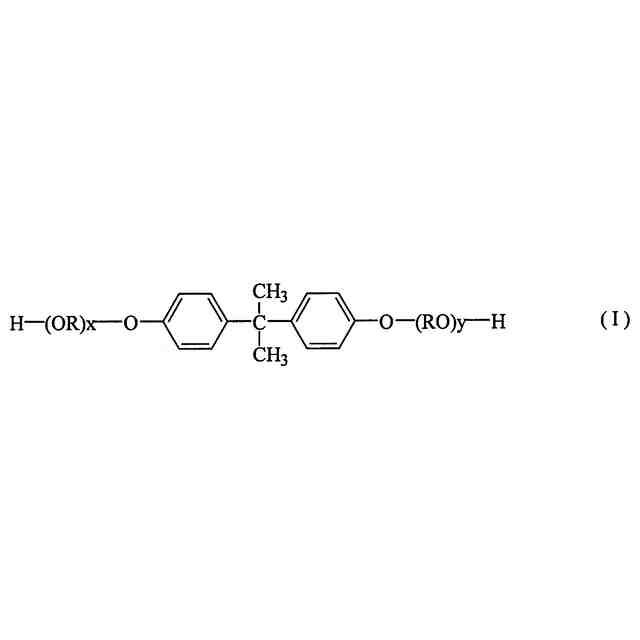

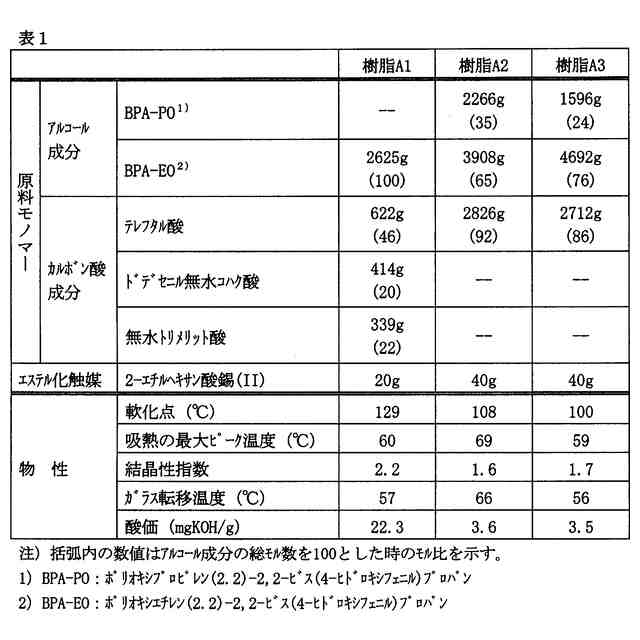

（【００１１】以降は省略されています）

関連特許
