公開番号2025102204
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219513
出願日2023-12-26
発明の名称施肥作業機
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01C 15/00 20060101AFI20250701BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】施肥ホッパ内の肥料を複数の繰出部から繰出す施肥装置を装備した施肥作業機がある。然しながら、施肥ホッパに肥料を供給する際に、肥料袋を抱えたままでは施肥ホッパの蓋を開けることができず作業性の悪いものであった。そこで、肥料袋を抱えた状態でも施肥ホッパの蓋を開けることができる作業性の良い施肥作業機を提供する。

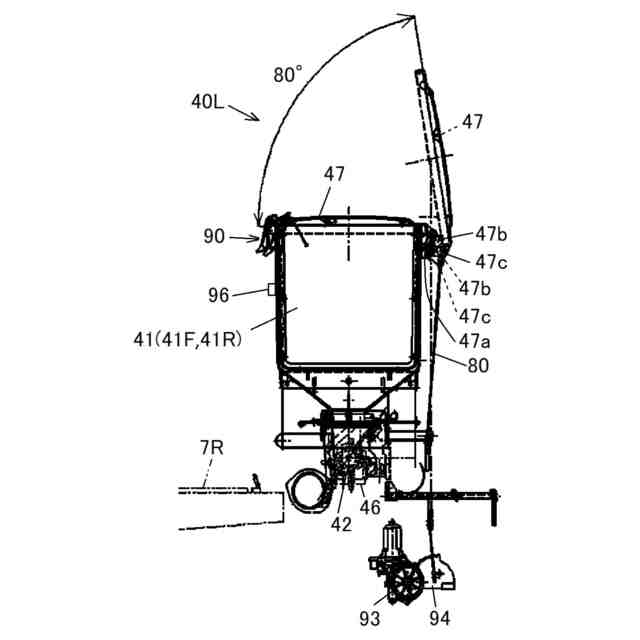

【解決手段】開閉自在の蓋体47を装備した肥料ホッパ41内の肥料を散布する施肥作業機において、肥料ホッパ41の機体外側方に蓋体47の回動支点となる枢支軸47aを設け、枢支軸47aを回動させて蓋体47を開ける蓋開閉ペダル48を設ける。
【選択図】図4
特許請求の範囲【請求項１】
開閉自在の蓋体（４７）を装備した肥料ホッパ（４１）内の肥料を散布する施肥作業機において、肥料ホッパ（４１）の機体外側方に蓋体（４７）の回動支点となる枢支軸（４７ａ）を設け、枢支軸（４７ａ）を回動させて蓋体（４７）を開ける蓋開閉ペダル（４８）を設けたことを特徴とする施肥作業機。
続きを表示（約 460 文字）【請求項２】
蓋開閉ペダル（４８）を踏み込むことで蓋体（４７）が開き、蓋開閉ペダル（４８）から足を離すと自動的に蓋体（４７）が閉まり、蓋開閉ペダル（４８）が踏み込み位置で固定できることを特徴とする請求項１に記載の施肥作業機。
【請求項３】

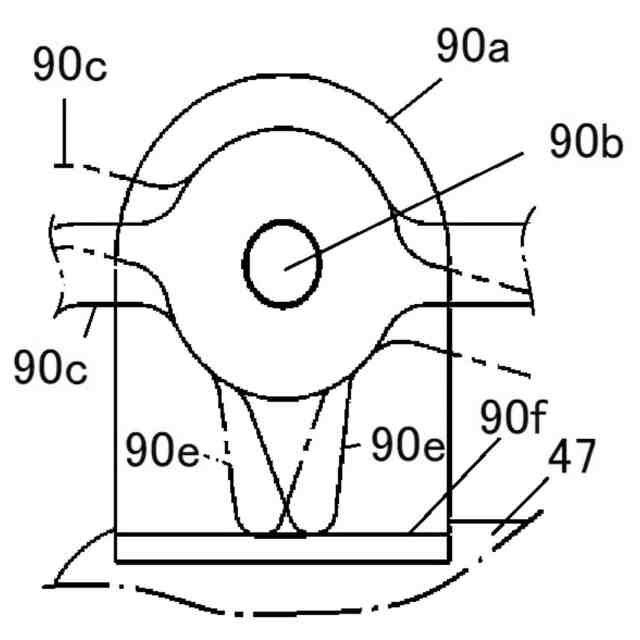

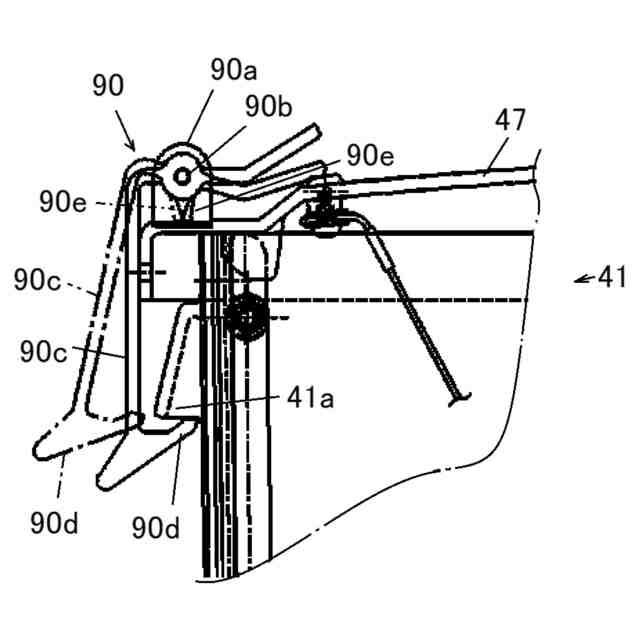

蓋体（４７）をロックする固定具（９０ｃ）を回動支持軸（９０ｂ）により回動自在に設け、固定具（９０ｃ）に設けたロック片（９０ｅ）を受面（９０ｆ）に回動支持軸（９０ｂ）の直下位置を越えた状態で圧接させて固定具（９０ｃ）をロック状態で固定することを特徴とする請求項１または請求項２に記載の施肥作業機。
【請求項４】
蓋体（４７）がアクチュエータ（９３）の作動で開閉し、肥料ホッパ（４１）の残量センサ（４４）が肥料の減量を検出し、且つ、車体が畦際に近づいたことを検出すると、アクチュエータ（９３）の作動で蓋体（４７）が開き、肥料供給の完了によりアクチュエータ（９３）の作動で蓋体（４７）が閉まることを特徴とする請求項１に記載の施肥作業機。

発明の詳細な説明【技術分野】
【０００１】

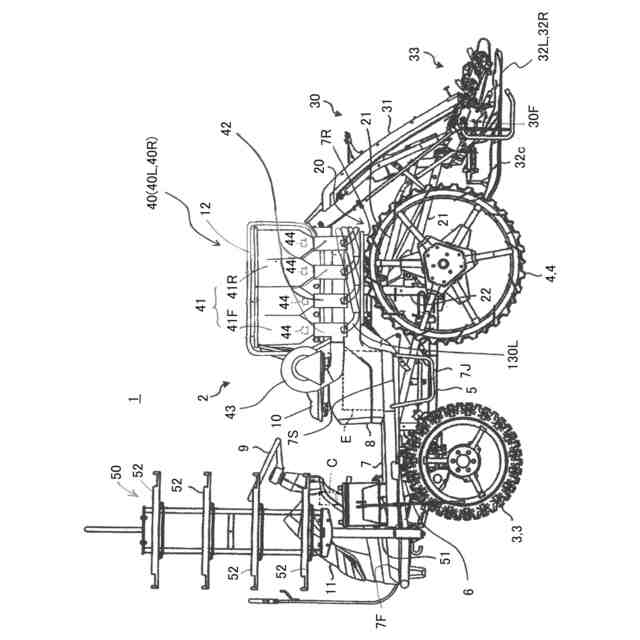

本発明は、圃場に施肥する施肥作業機に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

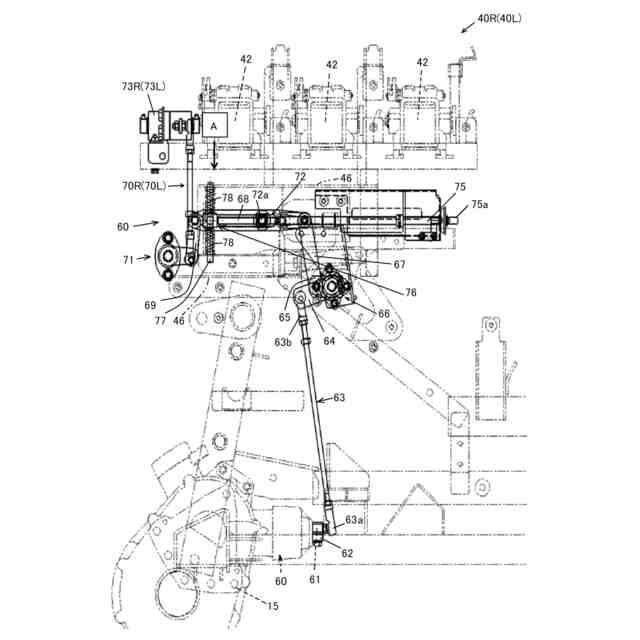

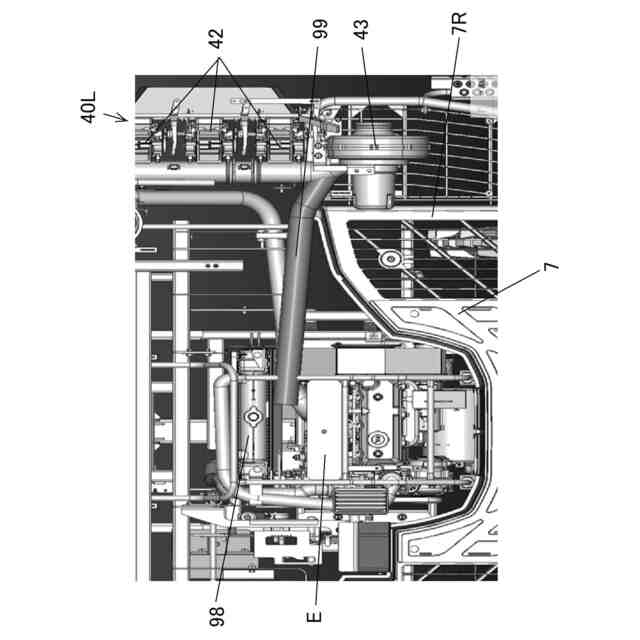

施肥ホッパ内の肥料を複数の繰出部から繰出す施肥装置を装備した施肥作業機がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－０８１０９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
施肥ホッパに肥料を供給する際に、肥料袋を抱えたままでは施肥ホッパの蓋を開けることができず作業性の悪いものであった。
【０００５】
本発明は、上記に鑑みてなされたものであって、肥料袋を抱えた状態でも施肥ホッパの蓋を開けることができる作業性の良い施肥作業機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１記載の発明は、開閉自在の蓋体４７を装備した肥料ホッパ４１内の肥料を散布する施肥作業機において、肥料ホッパ４１の機体外側方に蓋体４７の回動支点となる枢支軸４７ａを設け、枢支軸４７ａを回動させて蓋体４７を開ける蓋開閉ペダル４８を設けた施肥作業機である。
【０００７】
請求項１記載の発明によれば、肥料袋を抱えた状態でも、蓋開閉ペダル４８を踏み操作して蓋体４７を開けることができ、肥料袋を一度おいて蓋体４７を開け、再度肥料袋を持ち上げてから肥料投入するといった重労働から解放され、作業性が向上する。
【０００８】
請求項２記載の発明は、蓋開閉ペダル４８を踏み込むことで蓋体４７が開き、蓋開閉ペダル４８から足を離すと自動的に蓋体４７が閉まり、蓋開閉ペダル４８が踏み込み位置で固定できる請求項１に記載の施肥作業機である。
【０００９】
請求項３記載の発明は、蓋体４７をロックする固定具９０ｃを回動支持軸９０ｂにより回動自在に設け、固定具９０ｃに設けたロック片９０ｅを受面９０ｆに回動支持軸９０ｂの直下位置を越えた状態で圧接させて固定具９０ｃをロック状態で固定する請求項１または請求項２に記載の施肥作業機である。
【００１０】
請求項４記載の発明は、蓋体４７がアクチュエータ９３の作動で開閉し、肥料ホッパ４１の残量センサ４４が肥料の減量を検出し、且つ、車体が畦際に近づいたことを検出すると、アクチュエータ９３の作動で蓋体４７が開き、肥料供給の完了によりアクチュエータ９３の作動で蓋体４７が閉まる請求項１に記載の施肥作業機である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
