公開番号2025102859
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025052821,2021097167
出願日2025-03-27,2021-06-10
発明の名称凹凸樹脂フィルムおよび積層フィルム
出願人大日本印刷株式会社
代理人個人,個人
主分類F15D 1/12 20060101AFI20250701BHJP(流体圧アクチュエータ;水力学または空気力学一般)
要約【課題】表面に、圧力抵抗を低減可能な凹凸構造を有する、凹凸樹脂フィルムを提供する。

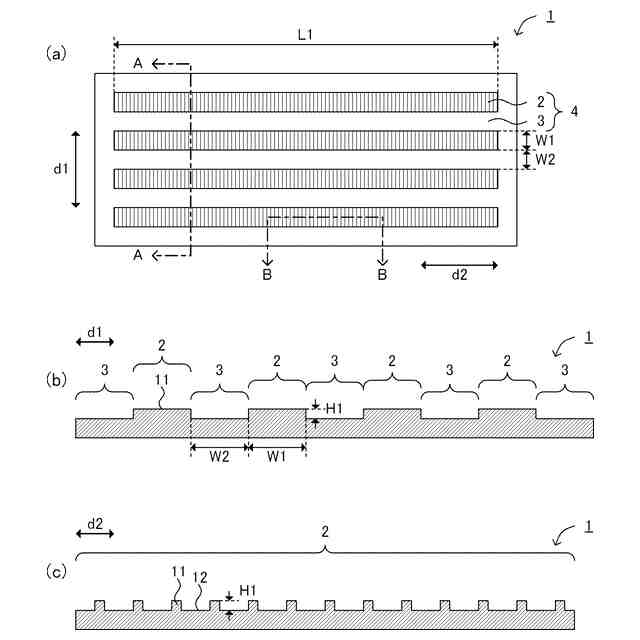

【解決手段】凹凸樹脂フィルム1においては、凹凸構造では、複数の凸部11および凹部12を有する凹凸部2と平坦部3とが第1方向d1に交互に配置されており、凹凸部2の高さが20μm以上200μm以下であり、第1方向d1に直交する第2方向d2における凹凸部2の長さL1が30mm以上であり、第1方向d1における凹凸部2の幅W1および平坦部3の幅W2が0.2mm以上50mm以下である。凹凸部2は、第1方向d1に沿って直線状に延びる複数の凸部11および凹部12を有する。直線状の凹部12の幅が、凹凸部2の高さH1の1倍以上12倍以下である。直線状の凸部11の幅が、凹凸部12の高さH1の1倍以上2倍以下である。凹凸部12の凸部11が、平坦部3の面に対して突出している。
【選択図】図1
特許請求の範囲【請求項１】
表面に、圧力抵抗を低減可能な凹凸構造を有する、凹凸樹脂フィルム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、気体抵抗を低減することが可能な凹凸樹脂フィルムおよび積層フィルムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、流体中を移動する移動体や流体移送等の分野において、省エネルギーおよび二酸化炭素削減の実現のために、流体抵抗低減技術に関する研究が盛んに行われている。
【０００３】

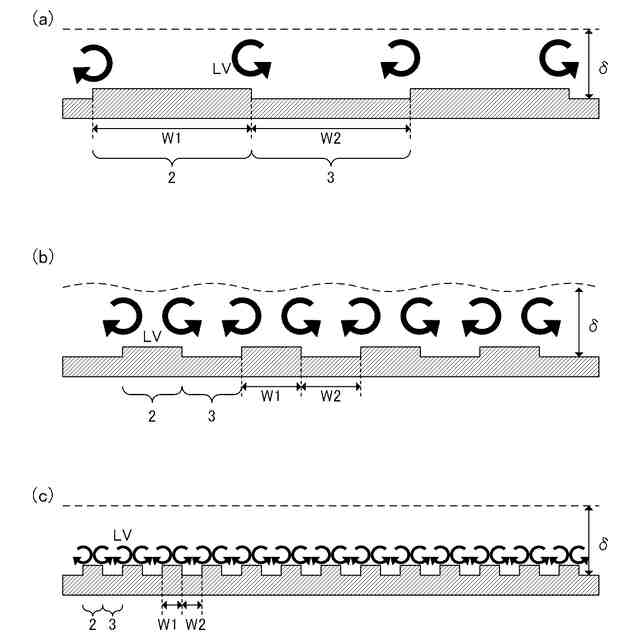

従来、流体抵抗低減技術としては、例えば物体の表面に凹凸を設けることが知られている。例えば、流体抵抗のうち、摩擦抵抗を低減させる手法としてリブレットが知られており、圧力抵抗を低減させる手法としてディンプルが知られている（例えば特許文献１）。また、特許文献２には、粗面および滑面を配置して、粗面および滑面の境界において縦渦を生成して流れの剥離を抑制する技術思想が開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１０／２９８４４号
特開２０１３－５７３９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１や特許文献２には、物体の表面に流体抵抗低減構造を適用する手段についての具体的な開示はない。また、特許文献２には、粗面および滑面の具体的な形状や構成については詳しく言及されていない。
【０００６】
本開示は、上記実情に鑑みてなされたものであり、圧力抵抗を低減可能な凹凸樹脂フィルムおよび積層フィルムを提供することを主目的とする。
【課題を解決するための手段】
【０００７】
本開示の一実施形態は、表面に、圧力抵抗を低減可能な凹凸構造を有する、凹凸樹脂フィルムを提供する。
【０００８】

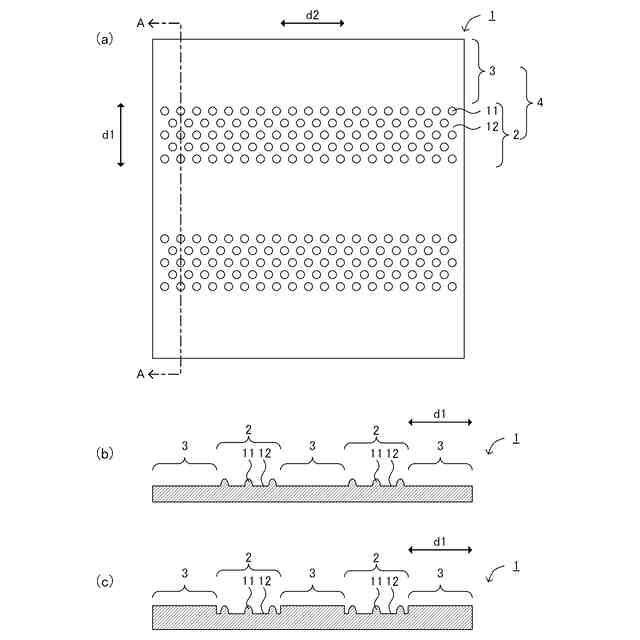

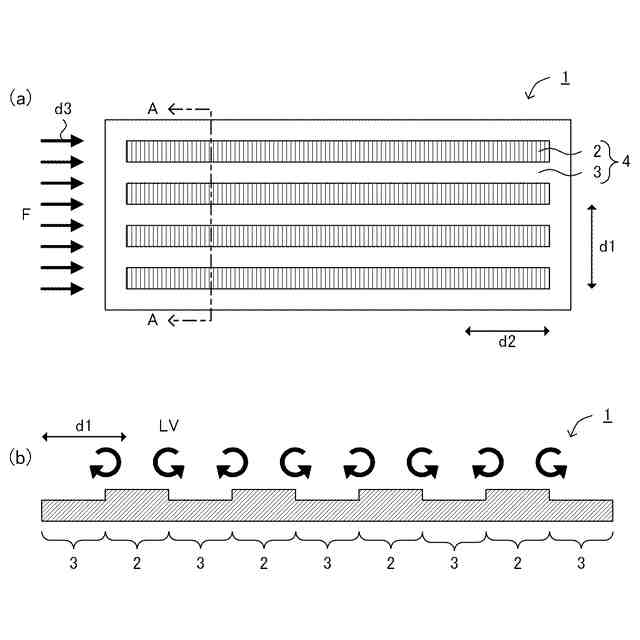

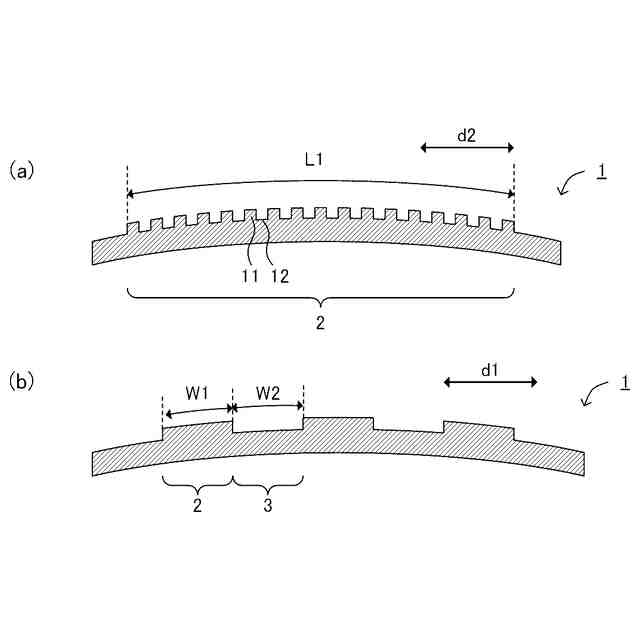

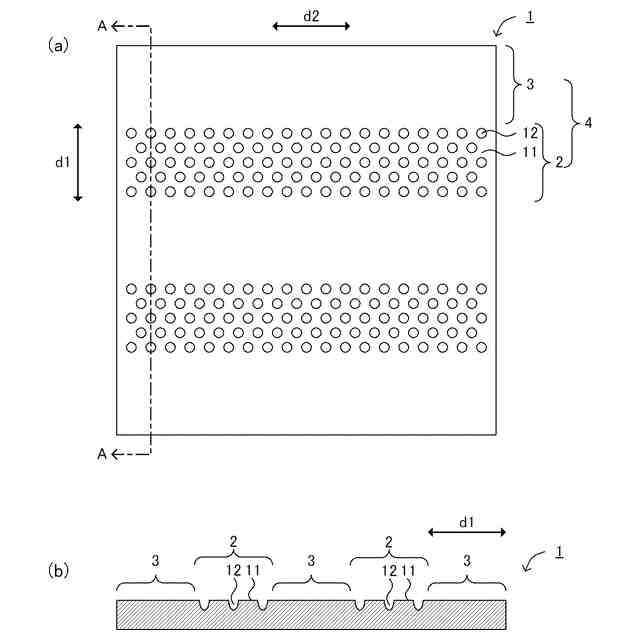

本開示の凹凸樹脂フィルムにおいては、上記凹凸構造では、複数の凸部および凹部を有する凹凸部と平坦部とが第１方向に交互に配置されており、上記凹凸部の高さが２０μｍ以上２００μｍ以下であり、上記第１方向に直交する第２方向における上記凹凸部の長さが３０ｍｍ以上であり、上記第１方向における上記凹凸部の幅および上記平坦部の幅が０．２ｍｍ以上５０ｍｍ以下であることが好ましい。
【０００９】

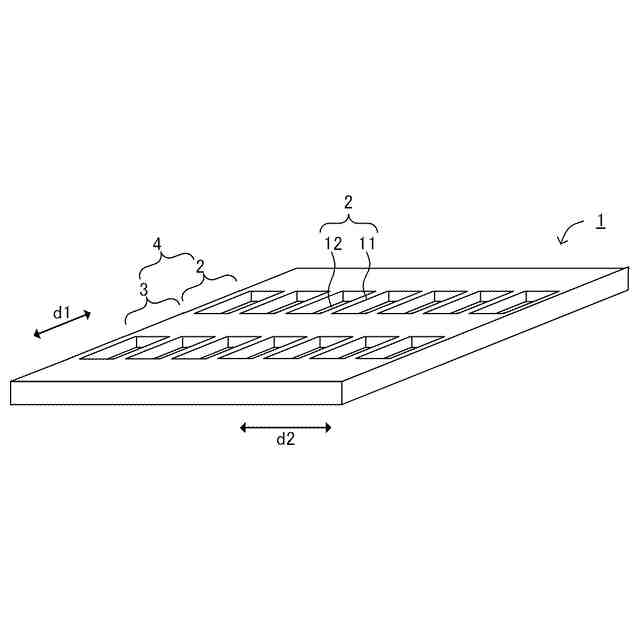

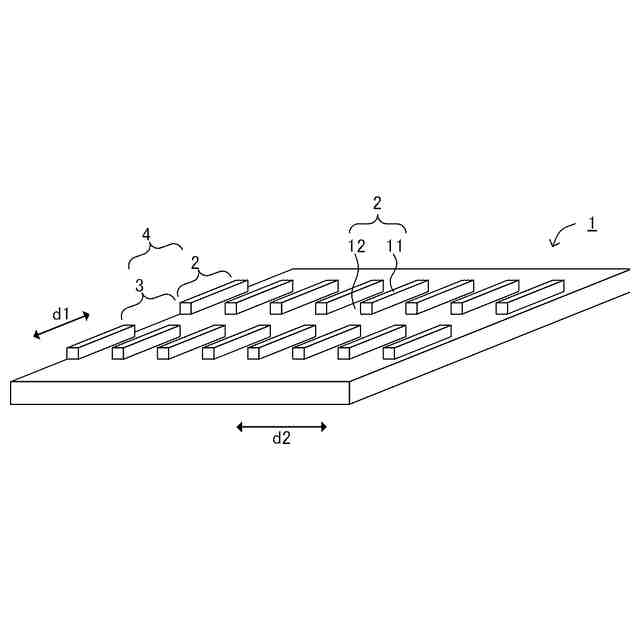

上記の場合、上記凹凸部は、上記第１方向に沿って直線状に延びる複数の上記凸部および上記凹部を有することが好ましい。この場合、直線状の上記凹部の幅が、上記凹凸部の高さの１倍以上１２倍以下であることが好ましい。また、この場合、直線状の上記凸部の幅が、上記凹凸部の高さの１倍以上２倍以下であることが好ましい。
【００１０】
また、上記の場合、上記凹凸部の上記凸部が、上記平坦部の面に対して突出していることが好ましい。
（【００１１】以降は省略されています）
