発明の名称レンズユニット
出願人シャープセンシングテクノロジー株式会社
代理人弁理士法人NIP&SBPJ国際特許事務所
主分類G02B 7/02 20210101AFI20250702BHJP(光学)
要約【課題】レンズをレンズバレル内に容易に挿入することができ、レンズバレル内においてレンズがチルトすることを抑制することができるレンズユニットを提供する。
【解決手段】レンズユニットは、光軸を有しレンズ面及び外周面を有するレンズと、内周面及び前記レンズ面の周辺部に当接する座面を有し、前記光軸方向に互いに離され前記座面から前記光軸方向に離され前記外周面に当接する複数の凸部が前記内周面に形成されたレンズバレルと、を備える。
【選択図】図2
特許請求の範囲【請求項１】
光軸を有しレンズ面及び外周面を有するレンズと、
内周面及び前記レンズ面の周辺部に当接する座面を有し、光軸方向に互いに離され前記座面から前記光軸方向に離され前記外周面に当接する複数の凸部が前記内周面に形成されたレンズバレルと、
を備えるレンズユニット。
続きを表示（約 1,100 文字）【請求項２】
前記複数の凸部に含まれる各凸部は、前記レンズバレルの周方向の全周に渡って形成される
請求項１に記載のレンズユニット。
【請求項３】
前記レンズの直径Ｄ及び外周部厚さｈは、０．１５≦ｈ／Ｄを満たす
請求項１又は２に記載のレンズユニット。
【請求項４】
前記複数の凸部は、前記外周面に当接する複数の当接面をそれぞれ有し、
前記複数の当接面の前記光軸方向の長さの合計ｘ及び前記レンズの外周部厚さｈは、０．０５≦ｘ／ｈ≦０．５を満たす
請求項１又は２に記載のレンズユニット。
【請求項５】
前記複数の凸部は、前記光軸方向に前記外周面を３等分する２つの光軸方向位置にそれぞれ形成される２つの凸部を含む
請求項１又は２に記載のレンズユニット。
【請求項６】
前記複数の凸部は、前記外周面及び前記内周面に挟まれる間隙を挟んで前記座面と対向する凸部を含む
請求項１又は２に記載のレンズユニット。
【請求項７】
前記複数の凸部は、前記外周面及び前記内周面に挟まれる間隙を挟んで互いに対向する２つの凸部を含む
請求項１又は２に記載のレンズユニット。
【請求項８】
前記複数の凸部に含まれる各凸部は、前記外周面に対向し前記光軸方向について凸状に湾曲する対向面を有する
請求項１又は２に記載のレンズユニット。
【請求項９】
前記複数の凸部は、
前記レンズバレルの周方向について第１の周方向位置に形成され前記光軸方向について第１の光軸方向位置に形成される第１の凸部と、
前記周方向について前記第１の周方向位置に形成され前記光軸方向について前記第１の光軸方向位置と異なる第２の光軸方向位置に形成される第２の凸部と、
前記周方向について前記第１の周方向位置と異なる第２の周方向位置に配置され前記光軸方向について前記第１の光軸方向位置と前記第２の光軸方向位置との間にある第３の光軸方向位置に形成される第３の凸部と、
を含む
請求項１又は２に記載のレンズユニット。
【請求項１０】
前記内周面は、前記レンズを収容する空間を規定し、
前記空間は、前記座面がある側と反対の側にある挿入口を有し、
前記複数の凸部は、前記挿入口に対向する第１の面、前記レンズに当接する第２の面及び前記第１の面と前記第２の面との間にあるＣ面を有する凸部を含む
請求項１又は２に記載のレンズユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、レンズユニットに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１は、レンズユニットを開示する。当該レンズユニットにおいては、レンズホルダの筒状胴部の内周面と第１のレンズの外周面との間に隙間が空けられる。隙間は、レンズの外周面の厚さ方向の約２／３に相当する部分に空けられる（段落００２３、段落００３１及び図１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１１９７０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されたレンズユニットにおいては、隙間が空けられた部分には、第１のレンズがチルトすることを阻止する構造が存在しない。このため、第１のレンズがチルトしやすい。
【０００５】
本開示の一態様は、この問題に鑑みてなされた。本開示の一態様は、例えば、レンズをレンズバレル内に容易に挿入することができ、レンズバレル内においてレンズがチルトすることを抑制することができるレンズユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様のレンズユニットは、光軸を有しレンズ面及び外周面を有するレンズと、内周面及び前記レンズ面の周辺部に当接する座面を有し、前記光軸方向に互いに離され前記座面から前記光軸方向に離され前記外周面に当接する複数の凸部が前記内周面に形成されたレンズバレルと、を備える。
【図面の簡単な説明】
【０００７】
第１実施形態のレンズユニットを模式的に図示する斜視図である。
第１実施形態のレンズユニットを模式的に図示する分解斜視図である。
第１実施形態のレンズユニットの、光軸を含む平面において切断した状態を模式的に図示する断面斜視図である。
第１実施形態のレンズユニットの、図５及び図６に描かれた切断線IV-IVの位置において切断した状態を模式的に図示する縦断面図である。
第１実施形態のレンズユニットの、図４に描かれた切断V-V線の位置において切断した状態を模式的に図示する横断面図である。
第１実施形態のレンズユニットの、図４に描かれた切断線VI-VIの位置において切断した状態を模式的に図示する横断面図である。
第２実施形態のレンズユニットの、光軸を含む平面において切断した状態を模式的に図示する断面斜視図である。

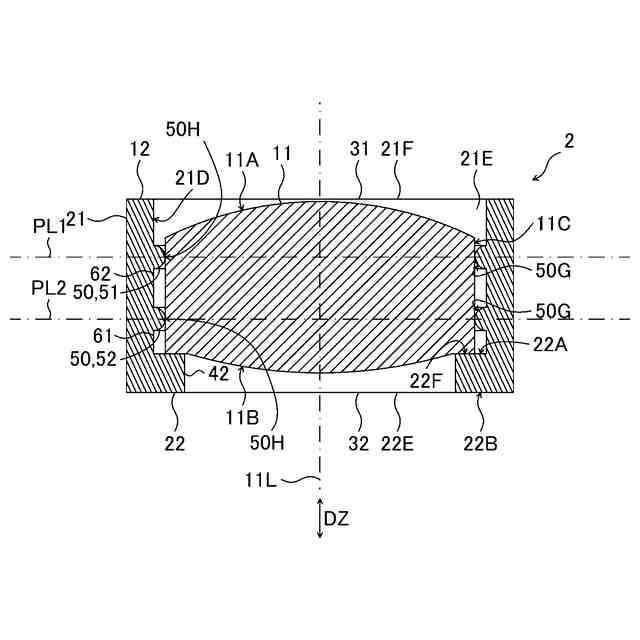

第２実施形態のレンズユニットを模式的に図示する縦断面図である。

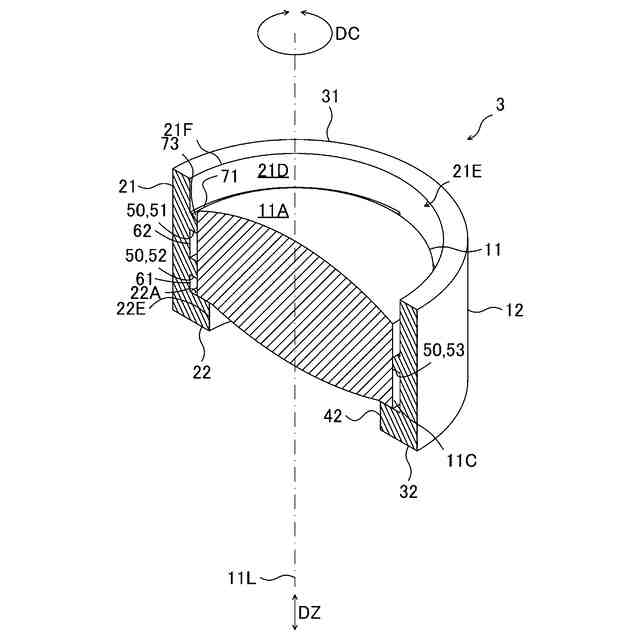

第３実施形態のレンズユニットの、光軸を含む平面において切断した状態を模式的に図示する断面斜視図である。
第３実施形態のレンズユニットの、図１２、図１３及び図１４に描かれた切断線X-Xの位置において切断した状態を模式的に図示する断面図である。
第３実施形態のレンズユニットの一部を拡大して模式的に図示する縦断面図である。
第３実施形態のレンズユニットの、図１０に描かれた切断線XII-XIIの位置において切断した状態を模式的に図示する断面図である。
第３実施形態のレンズユニットの、図１０に描かれた切断線XIII-XIIIの位置において切断した状態を模式的に図示する断面図である。
第３実施形態のレンズユニットの、図１０に描かれた切断線XIV-XIVの位置において切断した状態を模式的に図示する断面図である。
第４実施形態のレンズユニットに備えられるレンズバレルの、光軸を含む平面において切断した状態を模式的に図示する断面斜視図である。
第４実施形態のレンズユニットを模式的に図示する横断面図である。

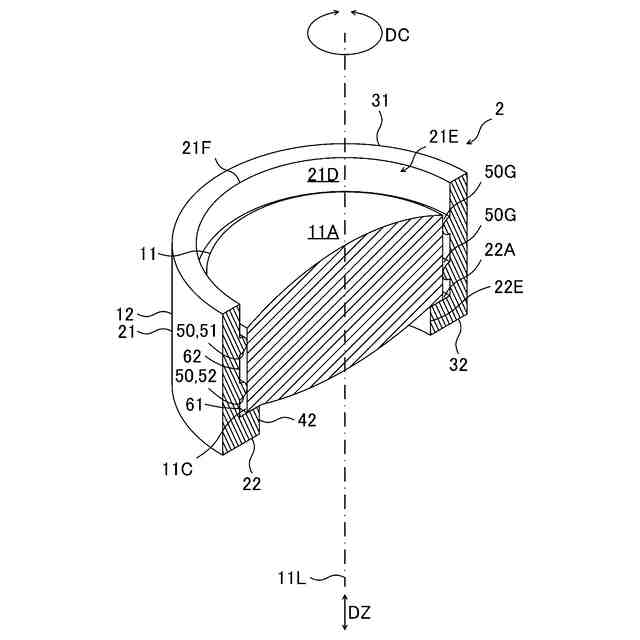

第４実施形態の変形例のレンズユニットに備えられるレンズバレルの、光軸を含む平面において切断した状態を模式的に図示する断面斜視図である。
第４実施形態の変形例のレンズユニットを模式的に図示する横断面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００９】
１第１実施形態
１．１レンズユニット

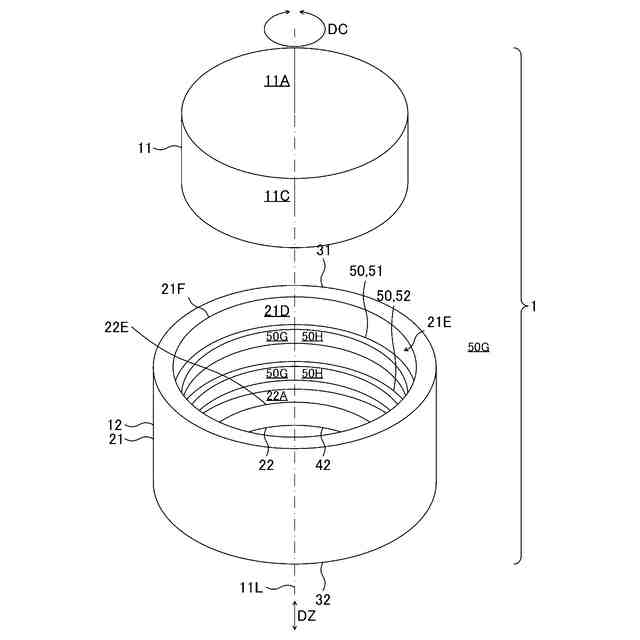

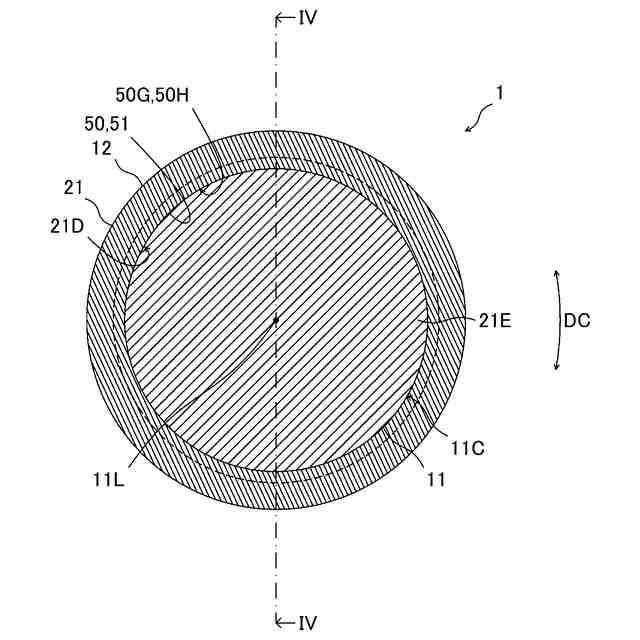

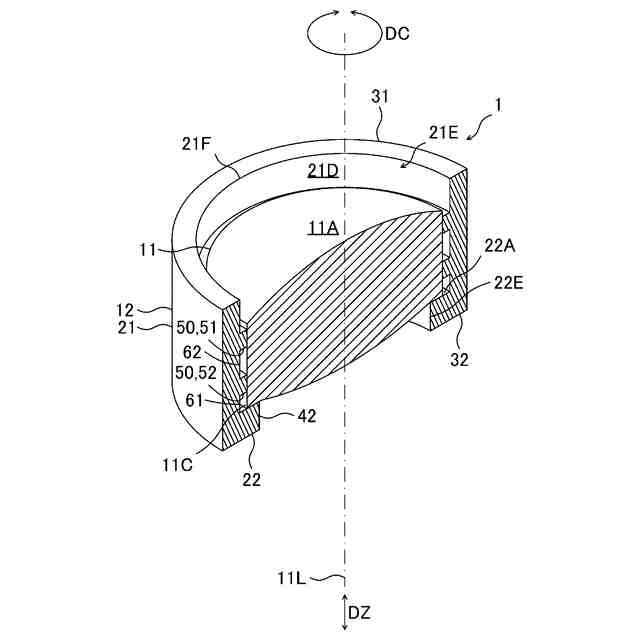

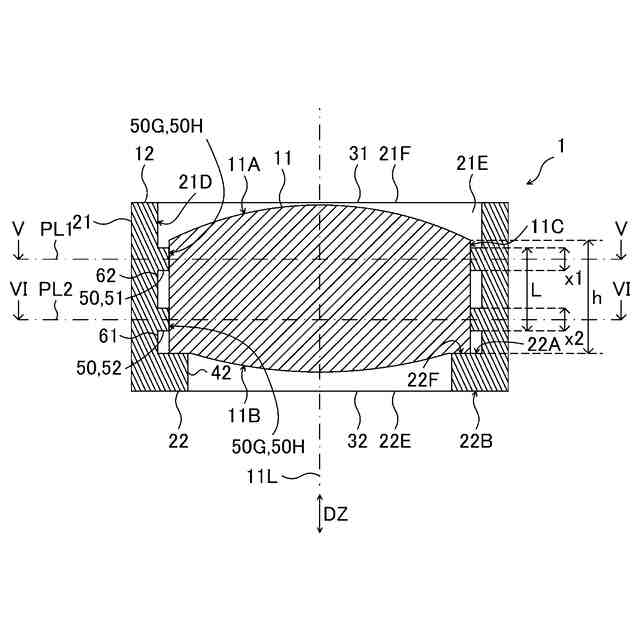

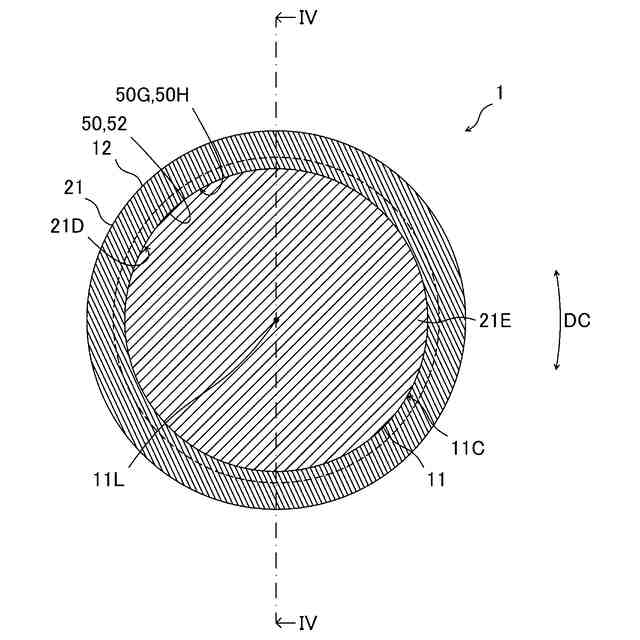

図１は、第１実施形態のレンズユニットを模式的に図示する斜視図である。図２は、第１実施形態のレンズユニットを模式的に図示する分解斜視図である。図３は、第１実施形態のレンズユニットの、光軸を含む平面において切断した状態を模式的に図示する断面斜視図である。図４は、第１実施形態のレンズユニットの、図５及び図６に描かれた切断線IV-IVの位置において切断した状態を模式的に図示する縦断面図である。図５は、第１実施形態のレンズユニットの、図４に描かれた切断V-V線の位置において切断した状態を模式的に図示する横断面図である。図６は、第１実施形態のレンズユニットの、図４に描かれた切断線VI-VIの位置において切断した状態を模式的に図示する横断面図である。
【００１０】
図１から図６までに図示される第１実施形態のレンズユニット１は、カメラモジュールに備えられる。レンズユニット１は、カメラモジュールに備えられるイメージセンサにより受光される光を透過させる。
（【００１１】以降は省略されています）
