公開番号2025106712
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000248
出願日2024-01-04
発明の名称モータユニット
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類H02K 5/20 20060101AFI20250709BHJP(電力の発電,変換,配電)
要約【課題】冷却性能を向上させることができるモータユニットを提供する。
【解決手段】モータユニットは、モータと、モータを収容するハウジングと、ハウジングの壁面内に設けられ、冷媒が流通するように構成された冷媒流路と、を備える。冷媒流路は、外部から冷媒を受け入れる流入路と、流入路に接続されており、流入路から冷媒が流れ込む分岐路と、分岐路に接続されており、分岐路から冷媒が流れ込む第1流路と、分岐路に接続されており、分岐路から冷媒が流れ込むとともに、第1流路よりも経路長が短い第2流路と、を備えている。第1流路及び第2流路は、複数の直進部が、複数の屈曲部によって一連に接続された構造を有している。第1流路の直進部の断面積は、第2流路の直進部の断面積よりも大きい。
【選択図】図4
特許請求の範囲【請求項１】
モータと、
前記モータを収容するハウジングと、
前記ハウジングの壁面内に設けられ、冷媒が流通するように構成された冷媒流路と、
を備え、
前記冷媒流路は、
外部から前記冷媒を受け入れる流入路と、
前記流入路に接続されており、前記流入路から前記冷媒が流れ込む分岐路と、
前記分岐路に接続されており、前記分岐路から前記冷媒が流れ込む第１流路と、
前記分岐路に接続されており、前記分岐路から前記冷媒が流れ込むとともに、前記第１流路よりも経路長が短い第２流路と、
を備えており、
前記第１流路及び第２流路は、複数の直進部が、複数の屈曲部によって一連に接続された構造を有し、
前記第１流路の前記直進部の断面積は、前記第２流路の前記直進部の断面積よりも大きい、
モータユニット。
続きを表示（約 760 文字）【請求項２】
前記第１流路の前記直進部および前記第２流路の前記直進部は、前記モータの回転軸と平行な方向へ延びている、請求項１に記載のモータユニット。
【請求項３】
前記冷媒流路は、前記第１流路および前記第２流路から前記冷媒を排出する排出口をさらに備えており、
前記モータの回転軸方向から見たときに、前記ハウジングの周方向において、前記流入路の位置と前記排出口の位置とが異なっており、
前記第１流路は、前記ハウジングの周方向における第１領域であって、前記流入路から周方向の一方側に向けて前記排出口に至る第１領域に設けられており、
前記第２流路は、前記ハウジングの周方向における第２領域であって、前記流入路から周方向の他方側に向けて前記排出口に至る第２領域に設けられている、請求項１に記載のモータユニット。
【請求項４】
前記ハウジングは、
前記モータの回転軸周りの筒形状を有する胴体部と、
前記回転軸の一方側における前記胴体部の第１端面を塞いでいる第１カバーと、
前記回転軸の他方側における前記胴体部の第２端面を塞いでいる第２カバーと、
を備えており、
前記第１流路の前記直進部および前記第２流路の前記直進部は、前記胴体部に形成されており、
前記第１流路の前記屈曲部および前記第２流路の前記屈曲部は、前記第１カバーおよび前記第２カバーに形成されている、請求項１に記載のモータユニット。
【請求項５】
前記胴体部は鋳造品である、請求項４に記載のモータユニット。
【請求項６】
前記第１流路の前記屈曲部の断面積と、前記第２流路の前記屈曲部の断面積とが等しい、請求項１に記載のモータユニット。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示の技術は、モータユニットに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に、第１流路と第２流路との２系統の冷媒経路を備えたモータユニットが開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３／０７４５７１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
第１流路と第２流路との間で経路長の差異が存在する場合、両流路間に圧力損失量の差異が発生してしまう。その結果、両流路間で流量バランスが崩れ、両流路間の冷却能力に望まない差が発生してしまう場合がある。
【課題を解決するための手段】
【０００５】
本技術の第１の態様では、モータユニットは、モータと、モータを収容するハウジングと、ハウジングの壁面内に設けられ、冷媒が流通するように構成された冷媒流路と、を備える。冷媒流路は、外部から冷媒を受け入れる流入路と、流入路に接続されており、流入路から冷媒が流れ込む分岐路と、分岐路に接続されており、分岐路から冷媒が流れ込む第１流路と、分岐路に接続されており、分岐路から冷媒が流れ込むとともに、第１流路よりも経路長が短い第２流路と、を備えている。第１流路及び第２流路は、複数の直進部が、複数の屈曲部によって一連に接続された構造を有している。第１流路の直進部の断面積は、第２流路の直進部の断面積よりも大きい。
【０００６】
上記の構成によると、第１流路の方が第２流路よりも経路長が長い。そして、第１流路の直進部の断面積を、第２流路の直進部の断面積よりも大きくしている。これにより、第１流路の直進部の断面積が第２流路の直進部の断面積と等しい場合に比して、第１流路における圧力損失を低減することができる。そして、第１流路における圧力損失を低減するほど、第１流路へ流れ込む冷媒の流量が多くなるように、冷媒の流量分配を調整することができる。第１流路と第２流路との間の冷却能力のバランスを、適切に設定することが可能となる。
【図面の簡単な説明】
【０００７】

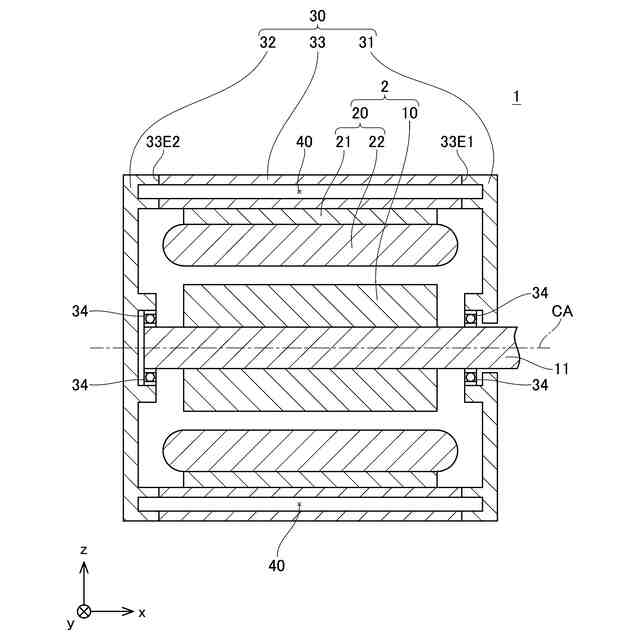

モータユニット１の概略断面図である。

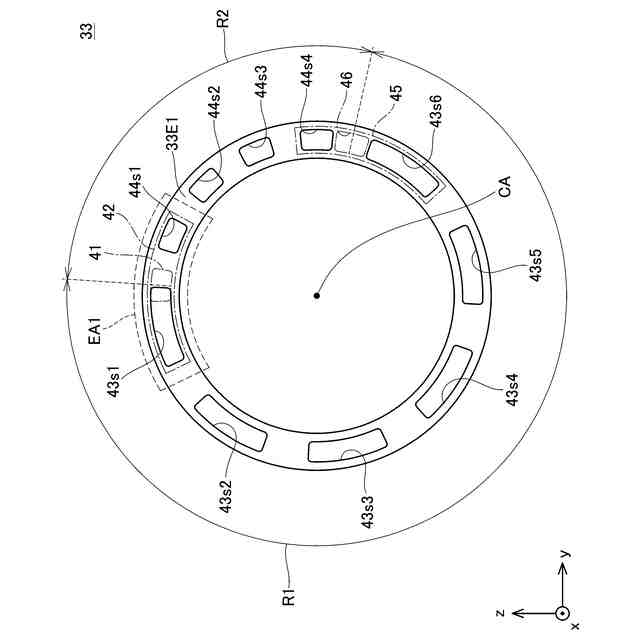

胴体部３３の平面図である。

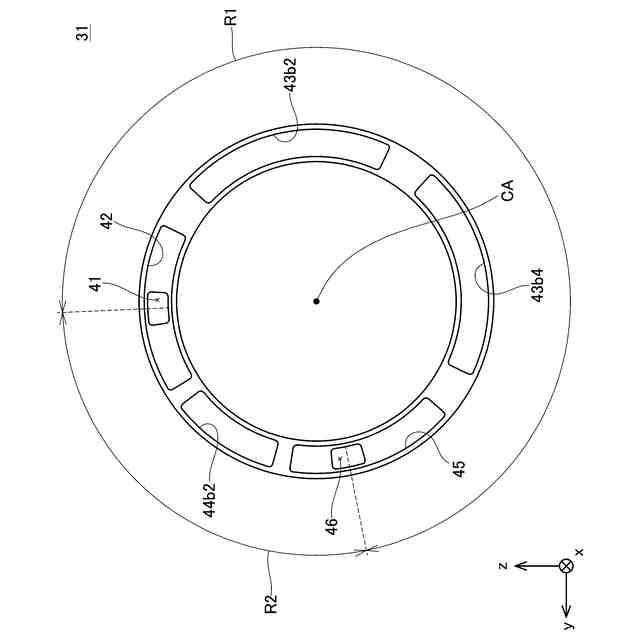

第１カバー３１の平面図である。

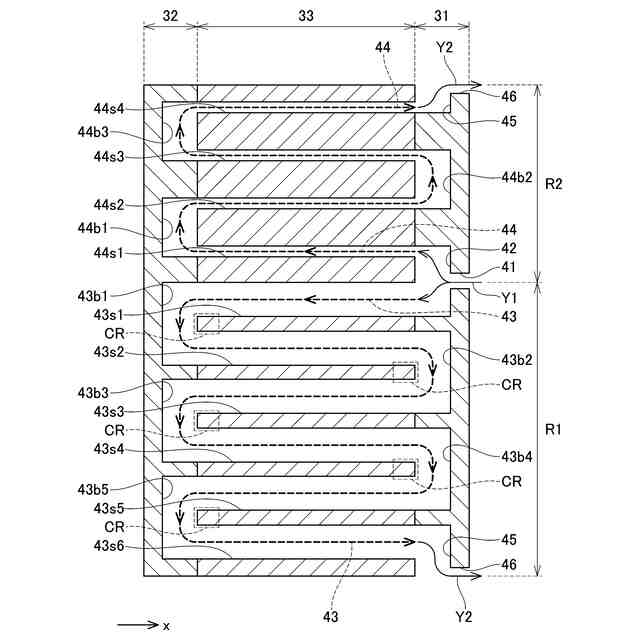

冷媒流路４０の展開図である。

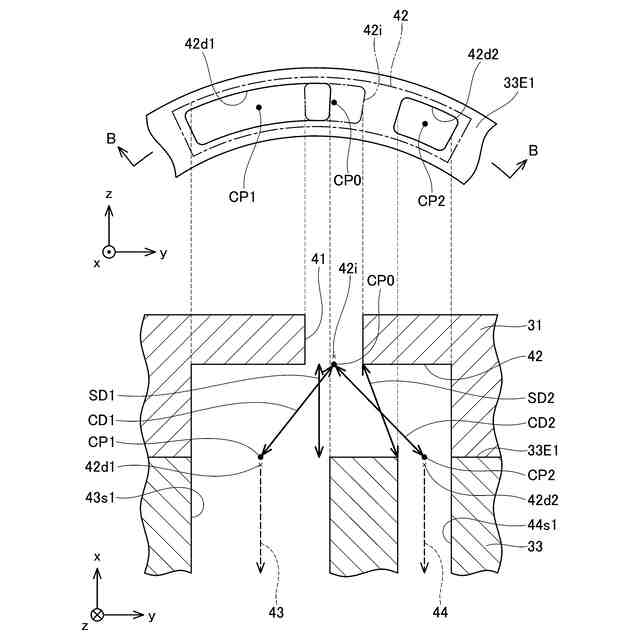

図２における拡大領域ＥＡ１の拡大図である。

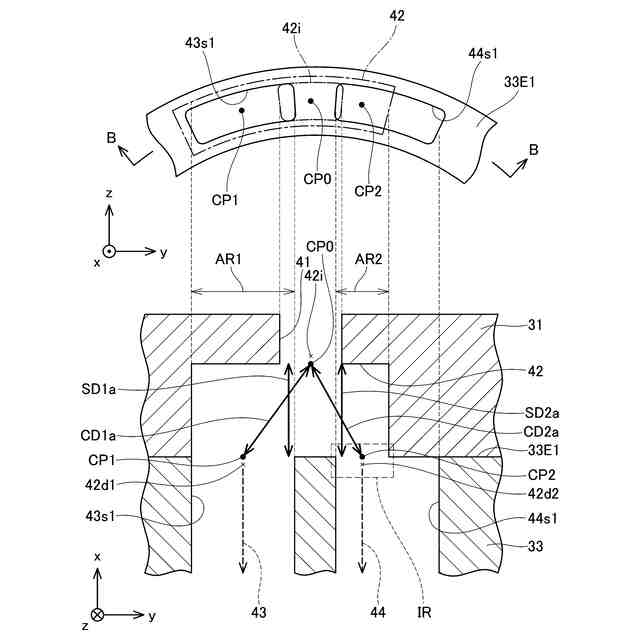

実施例２における分岐路４２の近傍領域の拡大図である。

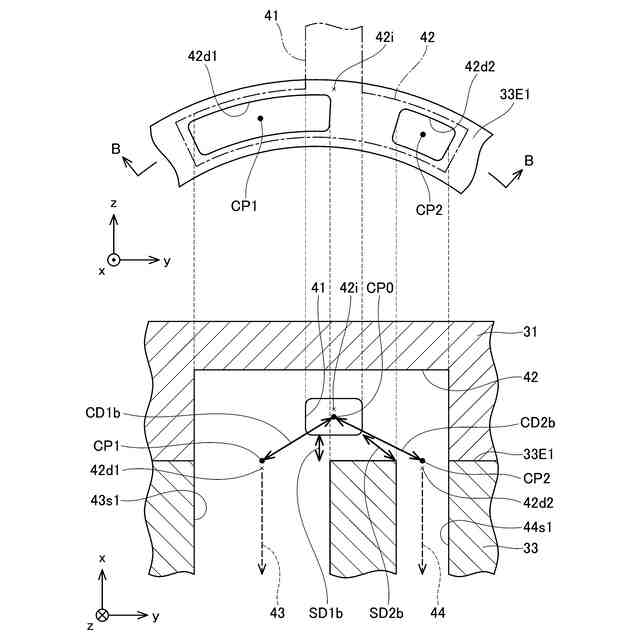

変形例における分岐路４２の近傍領域の拡大図である。
【発明を実施するための形態】
【０００８】
第２の態様では、上記第１の態様において、第１流路の直進部および第２流路の直進部は、モータの回転軸と平行な方向へ延びていてもよい。
【０００９】
第３の態様では、上記第１の態様において、冷媒流路は、第１流路および第２流路から冷媒を排出する排出口をさらに備えていてもよい。モータの回転軸方向から見たときに、ハウジングの周方向において、流入路の位置と排出口の位置とが異なっていてもよい。第１流路は、ハウジングの周方向における第１領域であって、流入路から周方向の一方側に向けて排出口に至る第１領域に設けられていてもよい。第２流路は、ハウジングの周方向における第２領域であって、流入路から周方向の他方側に向けて排出口に至る第２領域に設けられていてもよい。
【００１０】
上記の構成によると、ハウジングの周方向を、第１領域と第２領域に分割することができる。そして第１領域を第１流路によって冷却し、第２領域を第２流路によって冷却することができる。
（【００１１】以降は省略されています）
