公開番号2025123030
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018858
出願日2024-02-09
発明の名称建具
出願人YKK AP株式会社
代理人弁理士法人武和国際特許事務所
主分類E06B 9/58 20060101AFI20250815BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】障子の開放による換気、障子による採光、及び、スクリーン装置のスクリーンによる障子の目隠しを容易に行える建具を提供する。
【解決手段】建具1は、障子に連結されてスクリーンを収容するとともにスクリーンを繰り出すスクリーン装置5と、障子に設けられて、スクリーン装置5が移動可能に連結されたレール4と、スクリーン装置5に設けられて、レール4に沿って移動したスクリーン装置5を停止させて停止位置に保持する停止装置6を備える。レール4は、停止装置6が係止されてスクリーン装置5を停止させる係止部4Cを有する。停止装置6は、係止部4Cに係止される係止位置P1と係止部4Cから離隔する離隔位置とに移動する可動材50と、可動材50を離隔位置から係止位置P1に向かって付勢して係止位置P1に配置する付勢手段7を有する。
【選択図】図10
特許請求の範囲【請求項１】
開閉可能な障子と、前記障子に連結されてスクリーンを収容するとともに前記スクリーンを繰り出すスクリーン装置と、を備えた建具であって、
前記障子に設けられて、前記スクリーン装置が移動可能に連結されたレールと、
前記スクリーン装置に設けられて、前記レールに沿って移動した前記スクリーン装置を停止させて停止位置に保持する停止装置と、を備え、
前記レールは、前記停止装置が係止されて前記スクリーン装置を停止させる係止部を有し、
前記停止装置は、前記係止部に係止される係止位置と前記係止部から離隔する離隔位置とに移動する可動材と、前記可動材を前記離隔位置から前記係止位置に向かって付勢して前記係止位置に配置する付勢手段と、を有する建具。
続きを表示（約 750 文字）【請求項２】
請求項１に記載された建具において、
前記係止部は、前記停止装置と対向する対向面部を有し、
前記スクリーン装置は、前記可動材との間に前記係止部が配置されて、前記レールに連結される連結部を有し、
前記可動材は、前記付勢手段により前記対向面部に押し付けられて前記係止位置に配置され、前記連結部との間に前記係止部を挟み込んで前記対向面部に係止される建具。
【請求項３】
請求項２に記載された建具において、
前記レールは、前記連結部が移動可能に連結されるガイド部を有し、
前記連結部は、前記係止部に沿って移動しつつ前記ガイド部によりガイドされる建具。
【請求項４】
請求項１に記載された建具において、
前記係止部は、前記可動材を受けて前記可動材が引っ掛けられる受け部を有し、
前記可動材は、前記係止位置に配置された状態で、前記受け部に引っ掛けられて係止される建具。
【請求項５】
請求項４に記載された建具において、
前記係止部は、前記受け部から離隔する方向に移動する前記可動材と当接して前記可動材の移動を規制する規制部を有する建具。
【請求項６】
請求項１ないし５のいずれかに記載された建具において、
前記障子は、屋内側に向かって開く障子であり、
前記スクリーン装置は、前記障子の屋内側に位置する建具。
【請求項７】
請求項１ないし５のいずれかに記載された建具において、
前記レールは、上下方向に延び、
前記スクリーン装置は、前記レールに沿って上下方向に移動して、前記停止装置により前記停止位置に保持される建具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開閉可能な障子とスクリーン装置を備えた建具に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
建物の屋内側の壁部に設置されるスクリーン装置では、スクリーン装置が建具の上方に設置されて、スクリーン装置から繰り出されるスクリーンにより、建具の障子が目隠しされる。また、スクリーンをスクリーン装置に収容することで、障子による採光が可能となる。ところが、スクリーンにより障子の全体を覆うと、障子による採光が行えず、スクリーンにより障子の上側部分を覆うと、障子の下側部分での屋外側からの目隠しを行えない。障子を開放して換気するときにも、障子の開き方によっては、障子がスクリーンに干渉して、障子の開放が妨げられることがある。これに対し、従来、二重ガラスサッシの両側の縦框の間にヘッドボックスを設け、ヘッドボックスを両側の縦框の間で昇降させるヘッドボックス昇降型ブラインドの昇降装置が知られている（特許文献１参照）。
【０００３】
特許文献１に記載された従来の昇降装置では、多数段のスラットがヘッドボックスに吊り下げられ、ヘッドボックスを昇降させることで、スラットを昇降させて、スラットによる目隠しと二重ガラスサッシでの採光とを行う。しかしながら、スラットにより二重ガラスサッシの全体を目隠しする際には、昇降装置により、ヘッドボックスを二重ガラスサッシの上部まで上昇させて、ヘッドボックスにより、スラットを二重ガラスサッシの上部まで引き上げる必要がある。これに対し、二重ガラスサッシの全体で採光する際には、昇降装置により、ヘッドボックスを二重ガラスサッシの下部まで下降させて、スラットを二重ガラスサッシの下部に畳み込む必要がある。そのため、従来の昇降装置では、二重ガラスサッシにおける目隠しと採光とを行う際に、手間が掛かる。また、昇降装置が縦框内に設けられるとともに、昇降装置の構造が複雑であり、昇降装置を縦框に設置する作業の負担も大きくなる虞がある。
【先行技術文献】
【特許文献】
【０００４】
特公平７－９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、前記従来の問題に鑑みなされたもので、その目的は、障子の開放による換気、障子による採光、及び、スクリーン装置のスクリーンによる障子の目隠しを容易に行える建具を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、
開閉可能な障子と、前記障子に連結されてスクリーンを収容するとともに前記スクリーンを繰り出すスクリーン装置と、を備えた建具であって、
前記障子に設けられて、前記スクリーン装置が移動可能に連結されたレールと、
前記スクリーン装置に設けられて、前記レールに沿って移動した前記スクリーン装置を停止させて停止位置に保持する停止装置と、を備え、
前記レールは、前記停止装置が係止されて前記スクリーン装置を停止させる係止部を有し、
前記停止装置は、前記係止部に係止される係止位置と前記係止部から離隔する離隔位置とに移動する可動材と、前記可動材を前記離隔位置から前記係止位置に向かって付勢して前記係止位置に配置する付勢手段と、を有する建具である。
【発明の効果】
【０００７】
本発明によれば、障子の開放による換気、障子による採光、及び、スクリーン装置のスクリーンによる障子の目隠しを容易に行える建具を提供することができる。
【図面の簡単な説明】
【０００８】

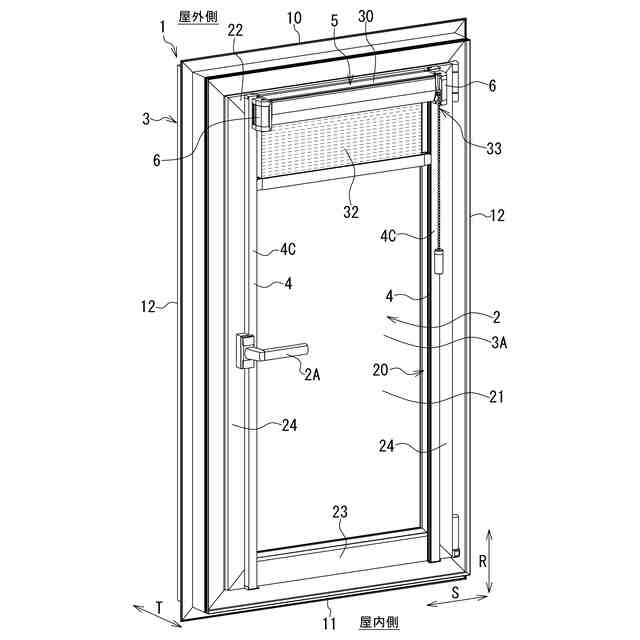

第１実施形態の建具を示す斜視図である。

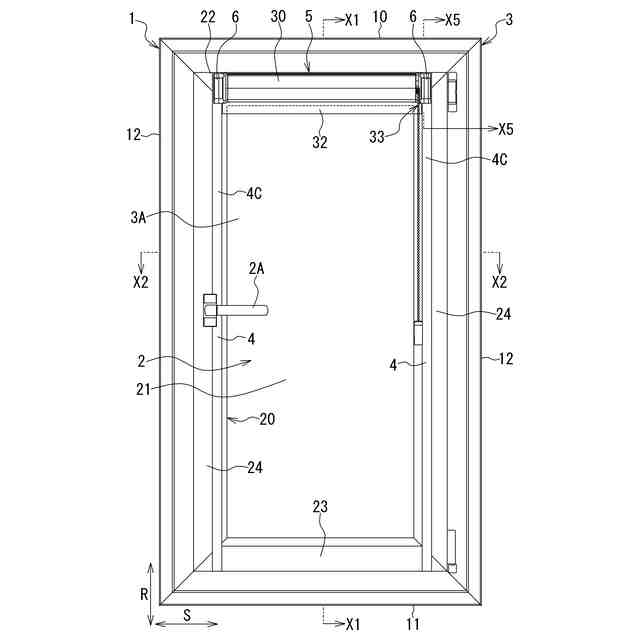

第１実施形態の建具を示す正面図である。

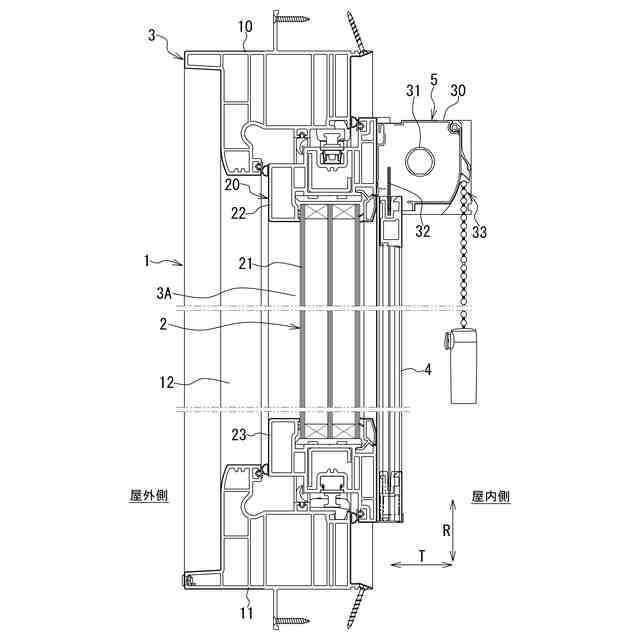

図２のＸ１－Ｘ１線で切断した第１実施形態の建具を示す縦断面図である。

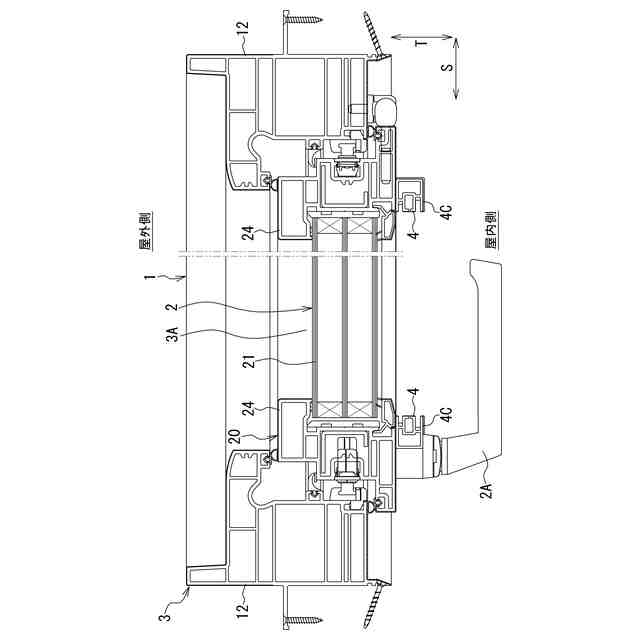

図２のＸ２－Ｘ２線で切断した第１実施形態の建具を示す横断面図である。

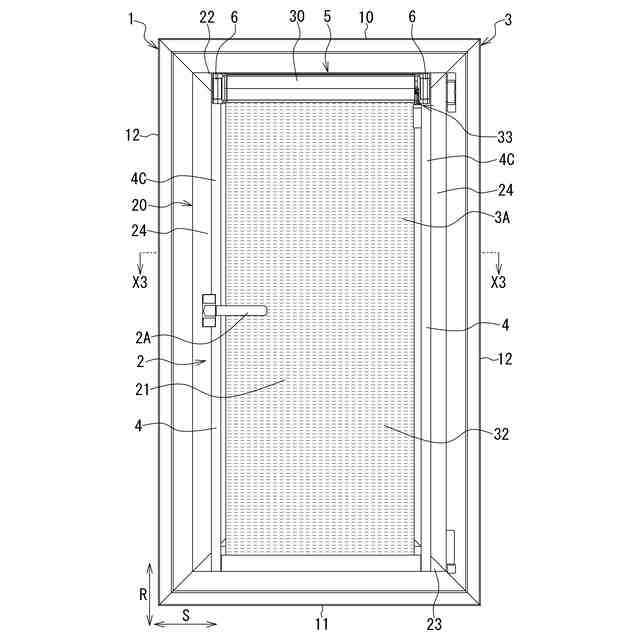

スクリーンを展開した第１実施形態の建具を示す正面図である。

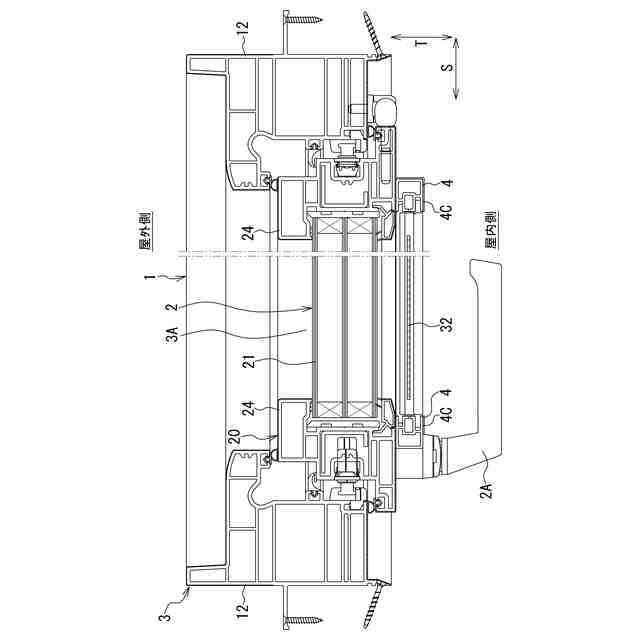

図５のＸ３－Ｘ３線で切断した第１実施形態の建具を示す横断面図である。

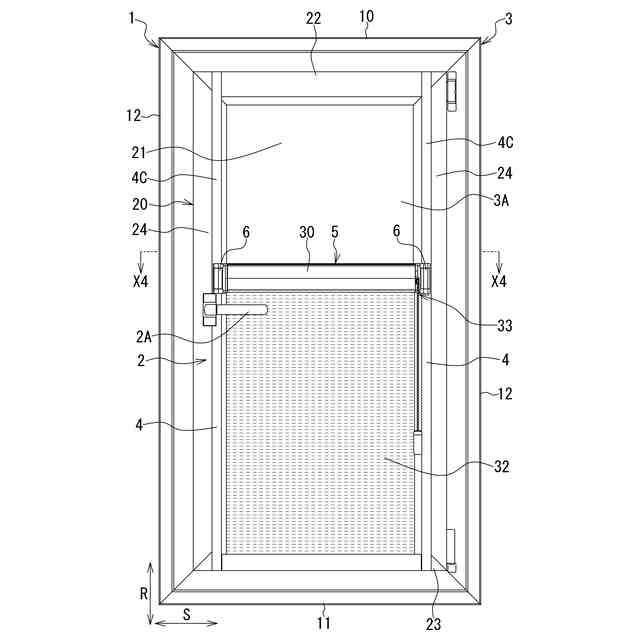

スクリーン装置を移動させた第１実施形態の建具を示す正面図である。

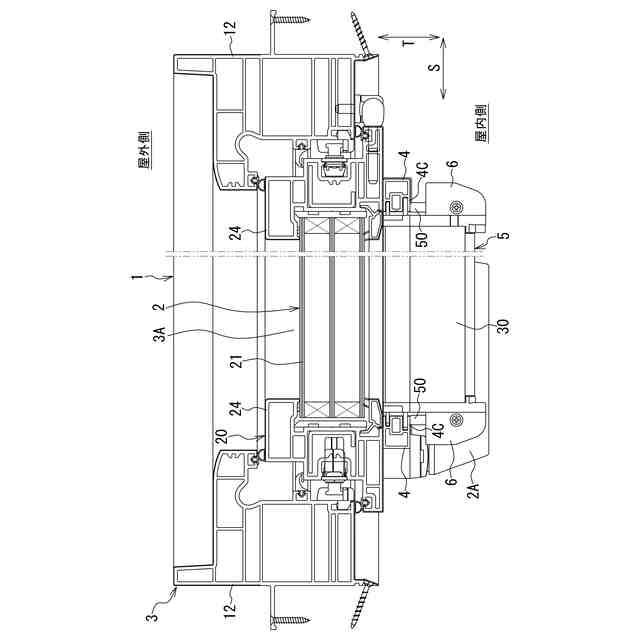

図７のＸ４－Ｘ４線で切断した第１実施形態の建具を示す横断面図である。

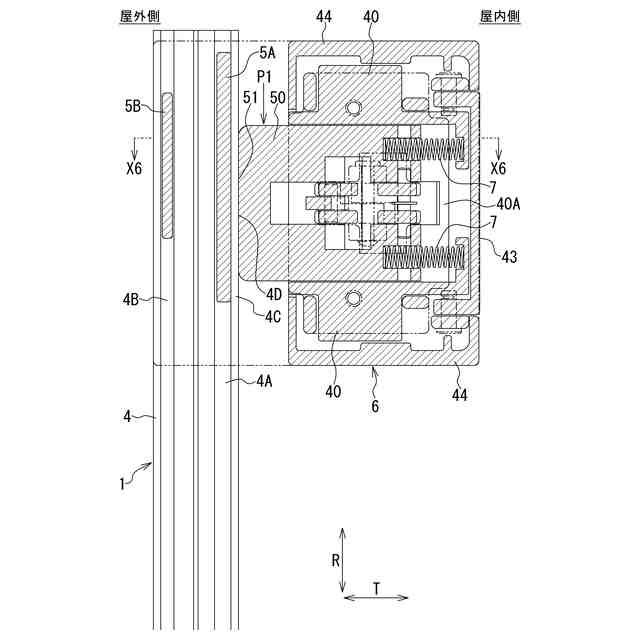

図２のＸ５－Ｘ５線で切断した第１実施形態の建具のレールと停止装置を示す縦断面図である。

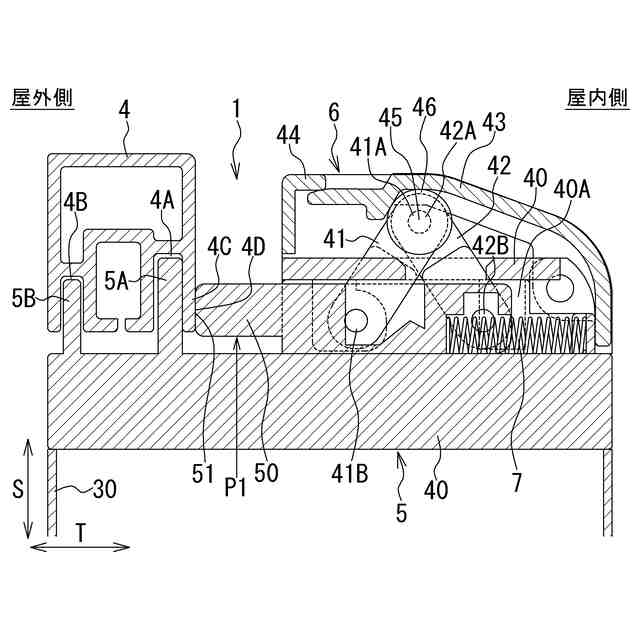

図９のＸ６－Ｘ６線で切断した第１実施形態の建具のレールと停止装置を示す横断面図である。
図９のＸ６－Ｘ６線で切断した第１実施形態の建具のレールと停止装置を示す横断面図である。
第２実施形態の建具を示す斜視図である。
第２実施形態の建具を示す正面図である。
図１３のＸ７－Ｘ７線で切断した第２実施形態の建具を示す横断面図である。
図１３のＸ８－Ｘ８線で切断した第２実施形態の建具を示す横断面図である。
スクリーンを展開した第２実施形態の建具を示す正面図である。
図１６のＸ９－Ｘ９線で切断した第２実施形態の建具を示す横断面図である。
スクリーン装置を移動させた第２実施形態の建具を示す正面図である。
図１８のＸ１０－Ｘ１０線で切断した第２実施形態の建具を示す横断面図である。
図１３のＸ１１－Ｘ１１線で切断した第２実施形態の建具のレールと停止装置を示す縦断面図である。
図２０のＸ１２－Ｘ１２線で切断した第２実施形態の建具のレールと停止装置を示す横断面図である。
図２０のＸ１２－Ｘ１２線で切断した第２実施形態の建具のレールと停止装置を示す横断面図である。
【発明を実施するための形態】
【０００９】
本発明の建具の一実施形態について、図面を参照して説明する。
本実施形態の建具は、開閉する障子を備えた建具であり、建物の開口部に設置される。また、建具は、建物の屋内（室内）と屋外（室外）の間に設置されて、建物の開口部を閉鎖する。以下、屋内側に向かって開く障子を備えた建具（窓）を例にとり、建具の２つの実施形態について説明する。
【００１０】
（第１実施形態）
図１は、第１実施形態の建具１を示す斜視図であり、図２は、第１実施形態の建具１を示す正面図である。図１、図２では、建物に設置された建具１を屋内側からみて示している。図３は、図２のＸ１－Ｘ１線で切断した第１実施形態の建具１を示す縦断面図であり、上下方向Ｒと屋内外方向Ｔを含む面で切断した建具１の断面を示している。図４は、図２のＸ２－Ｘ２線で切断した第１実施形態の建具１を示す横断面図であり、左右方向Ｓと屋内外方向Ｔを含む面で切断した建具１の断面を示している。
（【００１１】以降は省略されています）
