公開番号2025108972
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002563
出願日2024-01-11
発明の名称ニューラルネットワーク回路装置、故障検出方法、学習モデル生成プログラム、学習モデル生成装置及び学習モデル生成方法
出願人公立大学法人会津大学
代理人弁理士法人フィールズ国際特許事務所
主分類G06N 3/06 20060101AFI20250716BHJP(計算;計数)
要約【課題】回路面積や消費電力を抑えながら故障検出を行うことを可能とするニューラルネットワーク回路装置、故障検出方法、学習モデル生成プログラム、学習モデル生成装置及び学習モデル生成方法を提供する。
【解決手段】複数のニューラルネットワークに対応する演算を行うニューラルネットワーク回路装置であって、先頭の層から特定層までの構造及びパラメータが同一であって前記特定層から最後の層までのパラメータが互いに異なる前記複数のニューラルネットワークにおける演算をそれぞれ行う複数の演算回路と、前記複数の演算回路のそれぞれにおける前記先頭の層から前記最後の層までの複数の第1演算結果から特定の演算結果を決定して出力する出力回路と、前記複数の演算回路のそれぞれにおける前記先頭の層から前記特定層までの複数の第2演算結果に基づいて、前記複数の演算回路において発生した故障を検出する故障検出回路と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
複数のニューラルネットワークに対応する演算を行うニューラルネットワーク回路装置であって、
先頭の層から特定層までの構造及びパラメータが同一であって前記特定層から最後の層までのパラメータが互いに異なる前記複数のニューラルネットワークにおける演算をそれぞれ行う複数の演算回路と、
前記複数の演算回路のそれぞれにおける前記先頭の層から前記最後の層までの複数の第１演算結果から特定の演算結果を決定して出力する出力回路と、
前記複数の演算回路のそれぞれにおける前記先頭の層から前記特定層までの複数の第２演算結果に基づいて、前記複数の演算回路において発生した故障を検出する故障検出回路と、を有する、ニューラルネットワーク回路装置。
続きを表示（約 1,900 文字）【請求項２】
請求項１において、
前記出力回路は、前記複数の第１演算結果のうちの最も多い演算結果を前記特定の演算結果として出力する、ニューラルネットワーク回路装置。
【請求項３】
請求項１において、
前記出力回路は、前記複数の第１演算結果の平均値を前記特定の演算結果として出力する、ニューラルネットワーク回路装置。
【請求項４】
請求項１において、
前記故障検出回路は、前記複数の第２演算結果のうちのいずれかの演算結果が他の演算結果と一致しない場合、前記複数の演算回路のうちの前記いずれかの演算結果に対応する特定の演算回路において故障が発生している可能性があると判定する、ニューラルネットワーク回路装置。
【請求項５】
請求項１において、
前記出力回路は、前記故障検出回路が特定の演算回路において故障が発生していると判定した場合、前記複数の演算回路のうちの前記特定の演算回路以外の演算回路のそれぞれにおける前記複数の第１演算結果から前記特定の演算結果を決定して出力する、ニューラルネットワーク回路装置。
【請求項６】
請求項５において、
前記複数の演算回路は、３以上の演算回路である、ニューラルネットワーク回路装置。
【請求項７】
請求項１において、
前記複数の演算回路は、
先頭の層から第１特定層までの構造及びパラメータが同一であって第１特定層から最後の層までのパラメータが互いに異なる複数の第１ニューラルネットワークにおける演算をそれぞれ行う複数の第１演算回路と、
先頭の層から第２特定層までの構造及びパラメータが同一であって第２特定層から最後の層までのパラメータが互いに異なる複数の第２ニューラルネットワークにおける演算をそれぞれ行う複数の第２演算回路と、を有し、
前記故障検出回路は、前記複数の第１演算回路のそれぞれに対応する前記第２演算結果に基づいて、前記複数の第１演算回路において発生した故障を検出し、前記複数の第２演算回路のそれぞれに対応する前記第２演算結果に基づいて、前記複数の第２演算回路において発生した故障を検出する、ニューラルネットワーク回路装置。
【請求項８】
複数のニューラルネットワークに対応する演算を行うニューラルネットワーク回路装置
における故障検出方法であって、
前記ニューラルネットワーク回路装置に含まれる複数の演算回路は、先頭の層から特定層までの構造及びパラメータが同一であって前記特定層から最後の層までのパラメータが互いに異なる前記複数のニューラルネットワークにおける演算をそれぞれ行い、
前記ニューラルネットワーク回路装置に含まれる出力回路は、前記複数の演算回路のそれぞれにおける前記先頭の層から前記最後の層までの複数の第１演算結果から特定の演算結果を決定して出力し、
前記ニューラルネットワーク回路装置に含まれる故障検出回路は、前記複数の演算回路のそれぞれにおける前記先頭の層から前記特定層までの複数の第２演算結果に基づいて、前記複数の演算回路において発生した故障を検出する、故障検出方法。
【請求項９】
複数の教師データの機械学習を行うことによって複数のニューラルネットワークを生成する処理をコンピュータに実行させる学習モデル生成プログラムであって、
先頭の層から特定層までの構造及びパラメータが同一になるように、かつ、前記特定層から最後の層までのパラメータが互いに異なるように、前記複数のニューラルネットワークのそれぞれを生成する、学習モデル生成プログラム。
【請求項１０】
請求項９において、
複数の教師データの機械学習を行うことによって、前記複数のニューラルネットワークのそれぞれと同一の構成を有する複数の他のニューラルネットワークを生成する、処理をコンピュータに実行させ、
前記複数の他のニューラルネットワークを生成する処理では、先頭の層から前記最後の層までのパラメータが互いに異なるように、前記複数の他のニューラルネットワークを生成し、
前記複数のニューラルネットワークを生成する処理では、前記複数のニューラルネットワークごとに、各ニューラルネットワークにおける演算結果と、前記複数の他のニューラルネットワークのうちの各ニューラルネットワークに対応する他のニューラルネットワークにおける演算結果との差は小さくなるように、各ニューラルネットワークを生成する、学習モデル生成プログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ニューラルネットワーク回路装置、故障検出方法、学習モデル生成プログラム、学習モデル生成装置及び学習モデル生成方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ディープニューラルネットワーク（ＤＮＮ：ＤｅｅｐＮｅｕｒａｌＮｅｔｗｏｒｋ）の演算を行う回路（以下、ニューラルネットワーク回路とも呼ぶ）は、例えば、経年劣化によって意図しない動作をする可能性がある。そのため、ニューラルネットワーク回路には、例えば、故障を検出可能な機能が実装される場合がある（特許文献１及び２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１２０９６６号公報
特開２００３－３１６５９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、上記のようなニューラルネットワーク回路における故障検出の方法として、例えば、同一のｎ個の回路からの出力を比較することによって故障を検出するｎ－ＭＲ（ｎ－ｍｏｄｕｌａｒｒｅｄｕｎｄａｎｃｙ）が知られている。
【０００５】
しかしながら、ｎ－ＭＲが実装されたニューラルネットワーク回路は、例えば、ｎ－ＭＲが実装されていないニューラルネットワーク回路と比較した場合、回路面積や消費電力が大きくなる。そのため、ｎ－ＭＲが実装されたニューラルネットワーク回路は、例えば、実装可能な用途が制限される場合がある。
【０００６】
そこで、本発明の目的は、回路面積や消費電力を抑えながら故障検出を行うことを可能とするニューラルネットワーク回路装置、故障検出方法、学習モデル生成プログラム、学習モデル生成装置及び学習モデル生成方法を提供することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するための本発明におけるニューラルネットワーク回路装置は、複数のニューラルネットワークに対応する演算を行うニューラルネットワーク回路装置であって、先頭の層から特定層までの構造及びパラメータが同一であって前記特定層から最後の層までのパラメータが互いに異なる前記複数のニューラルネットワークにおける演算をそれぞれ行う複数の演算回路と、前記複数の演算回路のそれぞれにおける前記先頭の層から前記最後の層までの複数の第１演算結果から特定の演算結果を決定して出力する出力回路と、前記複数の演算回路のそれぞれにおける前記先頭の層から前記特定層までの複数の第２演算結果に基づいて、前記複数の演算回路において発生した故障を検出する故障検出回路と、を有する。
【発明の効果】
【０００８】
本発明におけるニューラルネットワーク回路装置、故障検出方法、学習モデル生成プログラム、学習モデル生成装置及び学習モデル生成方法によれば、回路面積や消費電力を抑えながら故障検出を行うことが可能になる。
【図面の簡単な説明】
【０００９】
図１は、第１の実施の形態における情報処理装置１の構成例を示す図である。

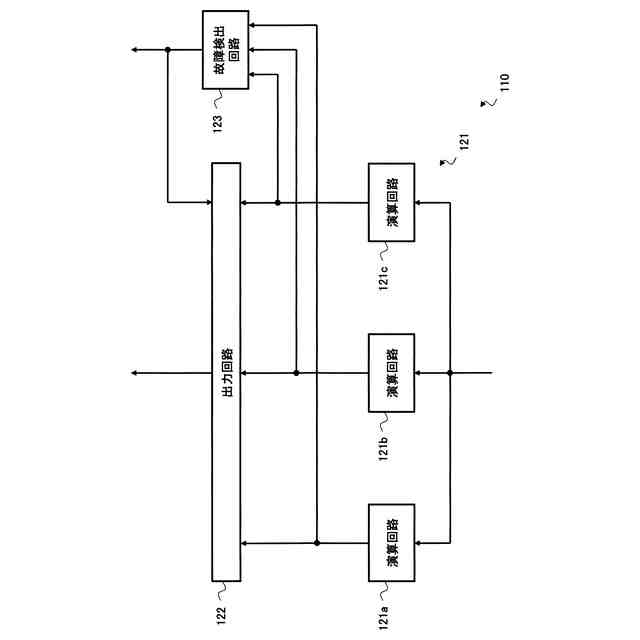

図２は、第１の実施の形態における情報処理装置１の構成例を示す図である。

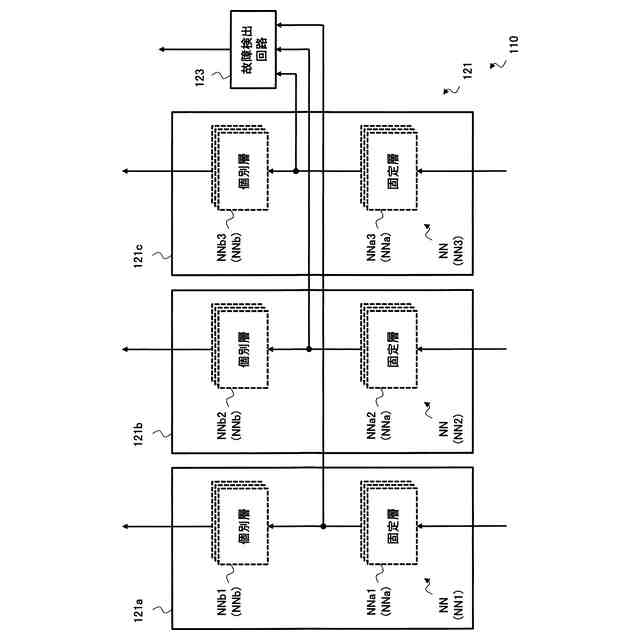

図３は、第１の実施の形態における情報処理装置１の構成例を示す図である。
図４は、推論処理について説明するフローチャート図である。
図５は、第１の変形例における情報処理装置１の構成例を示す図である。
図６は、情報処理装置１１の機能について説明する図である。
図７は、学習処理について説明するフローチャート図である。
図８は、学習モデルＮＮと教師モデルＴＮＮとの関係について説明する図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本開示の実施の形態について説明する。しかしながら、かかる説明は、限定的な意味に解釈されるべきではなく、特許請求の範囲に記載の主題を限定するものではない。また、本開示の趣旨及び範囲から逸脱することがなく様々な変更や置換や改変をすることが可能である。また、異なる実施の形態を適宜組み合わせることが可能である。
（【００１１】以降は省略されています）
