公開番号2025109028
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002675
出願日2024-01-11
発明の名称電子装置及びネットワークシステム
出願人日本電気株式会社
代理人個人
主分類H04L 12/28 20060101AFI20250716BHJP(電気通信技術)
要約【課題】ローカルコントローラのポートの数を減らしつつ、各電子部品の監視制御の冗長性を確保すること。
【解決手段】本開示に係る電子装置は、複数の電子部品と、複数の電子部品が直列に設けられた伝送路と、複数の電子部品を監視するローカルコントローラと、を備える。ローカルコントローラは、伝送路に接続される第1の監視ポートと、伝送路を介して第1の監視ポートに接続される第2の監視ポートと、を有する。複数の電子部品の各々は、第1の監視ポートに接続可能な第1の通信ポートと、第2の監視ポートに接続可能な第2の通信ポートと、第1の通信ポート又は第2の通信ポートを介して、ローカルコントローラと通信する通信部と、を有する。
【選択図】図14
特許請求の範囲【請求項１】
複数の電子部品と、
複数の前記電子部品が直列に設けられた伝送路と、
複数の前記電子部品を監視するローカルコントローラと、を備え、
前記ローカルコントローラは、
前記伝送路に接続される第１の監視ポートと、
前記伝送路を介して前記第１の監視ポートに接続される第２の監視ポートと、を有し、
複数の前記電子部品の各々は、
前記第１の監視ポートに接続可能な第１の通信ポートと、
前記第２の監視ポートに接続可能な第２の通信ポートと、
前記第１の通信ポート又は前記第２の通信ポートを介して、前記ローカルコントローラと通信する通信部と、を有する、
電子装置。
続きを表示（約 1,600 文字）【請求項２】

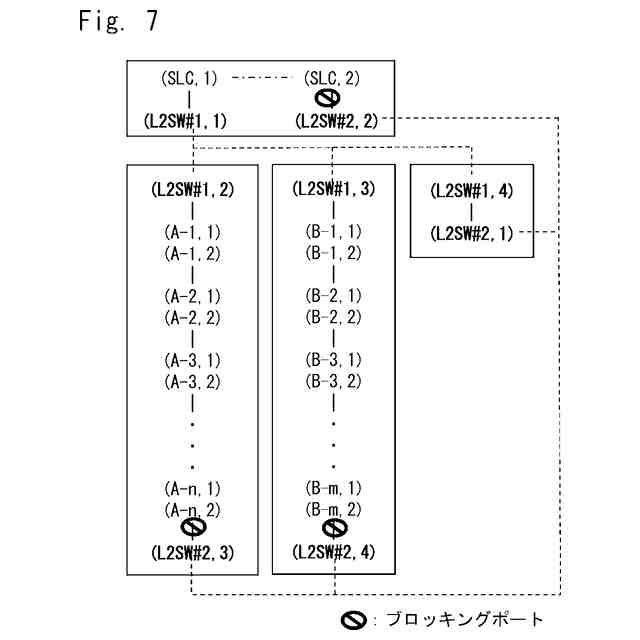

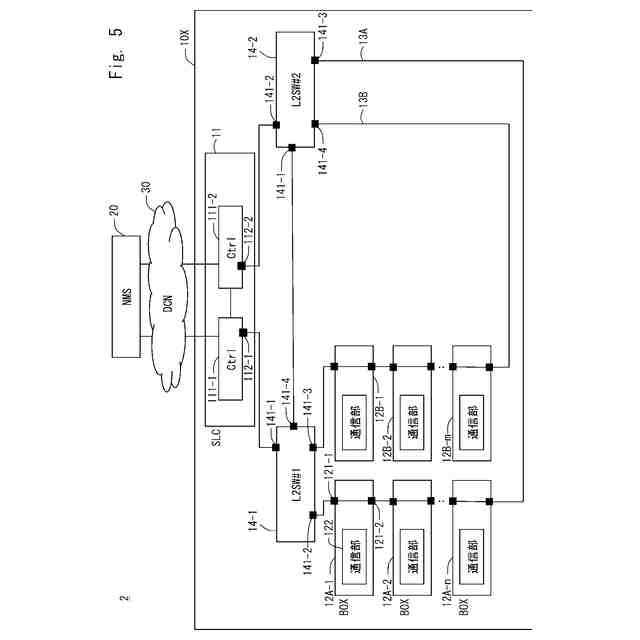

前記第１の監視ポートに接続される第１のスイッチ及び前記第２の監視ポートに接続される第２のスイッチを備え、
複数の前記電子部品が直列に設けられた前記伝送路を複数備え、
前記第１のスイッチは、前記第１の監視ポートと複数の前記伝送路間の接続を中継し、
前記第２のスイッチは、前記第２の監視ポートと複数の前記伝送路間の接続を中継する、
請求項１に記載の電子装置。
【請求項３】
前記ローカルコントローラは、複数の前記電子部品の各々に対応付けて、前記電子部品の前記伝送路上における位置を示す位置情報、前記電子部品の種別を示す種別情報、及び、前記電子部品の設定に関する設定情報を記憶する、
請求項１又は２に記載の電子装置。
【請求項４】
前記ローカルコントローラは、
複数の前記電子部品のうち第１の電子部品が前記伝送路から取り外されたことを検出した場合、前記第１の電子部品に対応付けられた第１の位置情報、第１の種別情報、及び第１の設定情報を特定し、
前記第１の位置情報に対応する位置に前記第１の種別情報を有する第２の電子部品が取り付けられたことを検出し、かつ、前記第２の電子部品が前記設定情報に対応する情報を有しないことを検出した場合、前記第２の電子部品は、前記第１の電子部品の代替であると判断する、
請求項３に記載の電子装置。
【請求項５】
前記ローカルコントローラは、前記第２の電子部品が前記第１の電子部品の代替であると判断した場合、前記第１の設定情報を前記第２の電子部品に送信する、
請求項４に記載の電子装置。
【請求項６】
前記位置情報は、前記電子部品の前記伝送路上における位置を示す情報、及び、当該位置にて前記伝送路に接続されている前記第１の通信ポート又は前記第２の通信ポートを示す情報を含み、
前記ローカルコントローラは、前記第１の位置情報に対応する位置に取り付けられた前記第２の電子部品に関して、前記第１の位置情報に対応する通信ポートとは異なる通信ポートが前記伝送路に接続されていることを検出した場合、前記第２の電子部品は、前記第１の電子部品の代替ではないと判断する、
請求項４に記載の電子装置。
【請求項７】

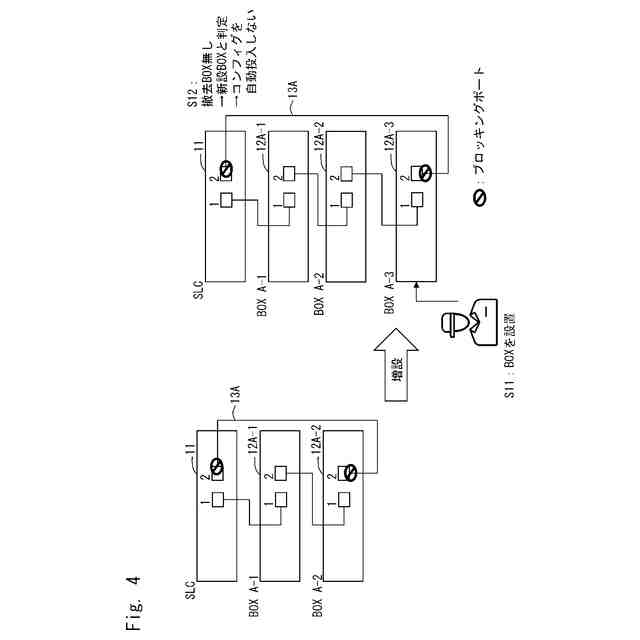

前記ローカルコントローラは、前記伝送路上における任意の位置に第３の電子部品が取り付けられたことを検出し、かつ、当該位置にて、前記第３の電子部品が取り付けられる前に、別の電子部品が取り外されていないことを検出した場合、前記第３の電子部品は、代替ではないと判断する、
請求項３に記載の電子装置。
【請求項８】

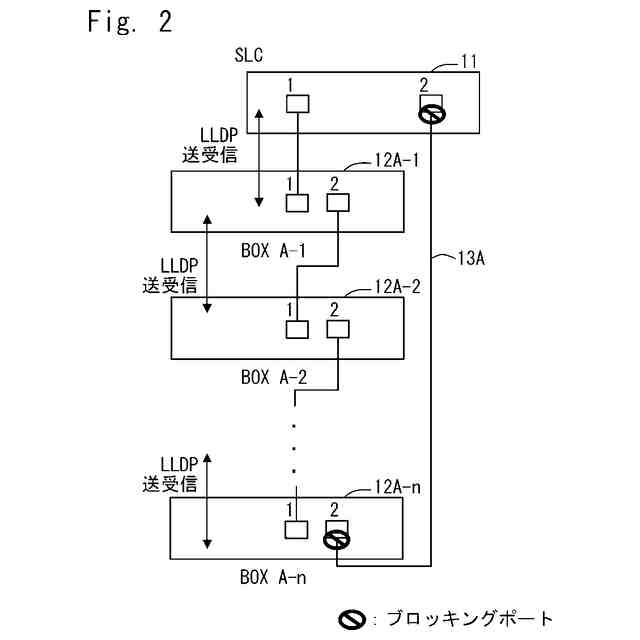

複数の前記電子部品の各々は、ＬＬＤＰ（Link Layer Discovery Protocol）を用いて、隣接する前記電子部品を示す隣接情報を取得し、
前記ローカルコントローラは、前記ＬＬＤＰを用いて、複数の前記電子部品の各々から前記隣接情報を収集し、収集された前記隣接情報に基づいて前記位置情報を生成し、生成された前記位置情報を記憶する、
請求項３に記載の電子装置。
【請求項９】

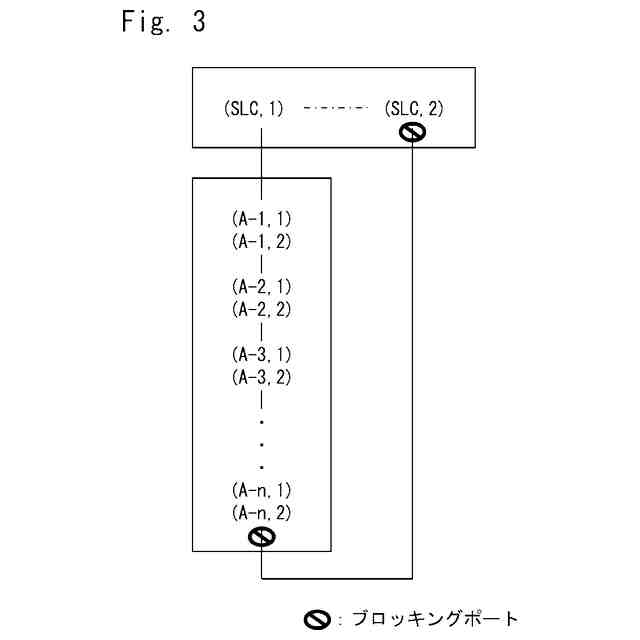

前記通信部は、前記伝送路上に設けられたブロッキングポイントの位置に応じて、前記第１の通信ポート又は前記第２の通信ポートのどちらを使用するかを決定し、決定された通信ポートを介して、前記ローカルコントローラと通信する、
請求項１に記載の電子装置。
【請求項１０】
請求項１に記載の電子装置と、
前記電子装置を監視するＮＭＳ（Network Management System）と、を備える、
ネットワークシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子装置及びネットワークシステムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
一般的に、複数の電子部品を含んで構成される電子装置には、各電子部品を監視するローカルコントローラが搭載される。例えば、電子装置としての光伝送装置には、送信機（ＴＰＮＤ：Transponder）、合分波器（Add/Drop）、波長選択スイッチ（ＷＳＳ：Wavelength Selective Switch）、及び光増幅器（ＡＭＰ：Amplifier）等の各電子部品を監視するローカルコントローラが搭載される。ローカルコントローラは、監視対象である各電子部品と接続されることにより、各電子部品の監視を実現している。
【０００３】
ところで、近年は、複数の電子部品のうち必要な電子部品だけを選択して電子装置に搭載する場合がある。このような場合、各電子部品は、一体に電子装置に搭載される場合と異なり、電子装置から分離可能に製造される。そのため、電子装置に搭載される電子部品の数は確定していない。
【０００４】
ただし、各電子部品と接続するための十分な数のポートをローカルコントローラに設けておけば、電子装置に多くの電子部品が搭載されたとしても、ローカルコントローラは、各電子部品を監視することができる。しかし、電子装置は、リソースに制限があるため、ローカルコントローラのポートの数を際限なく増やすことは困難である。
【０００５】
そのため、最近は、ローカルコントローラのポートの数を減らしつつ、電子装置に搭載される電子部品を監視するための技術も提案されている。
例えば、特許文献１には、監視対象となる複数のノードをライン状に接続し、システムコントローラ装置が、ライン状に接続された複数のノードを監視する技術が開示されている。これによれば、システムコントローラ装置は、複数のノードの各々と１対１の通信をするためのポートを個別に備える必要がないため、ポートの数を減らすことができる。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－０４７４６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし、特許文献１に開示の技術は、システムコントローラ装置において、各ノードを監視する要素が冗長化されていない。そのため、システムコントローラ装置において、各ノードを監視する要素が故障した場合、監視制御を継続することができない。そのため、監視制御の冗長性を確保することも重要な課題である。
【０００８】
そこで本開示の目的は、上述した課題を鑑み、ローカルコントローラのポートの数を減らしつつ、各電子部品の監視制御の冗長性を確保することが可能な電子装置及びネットワークシステムを提供することにある。
【課題を解決するための手段】
【０００９】

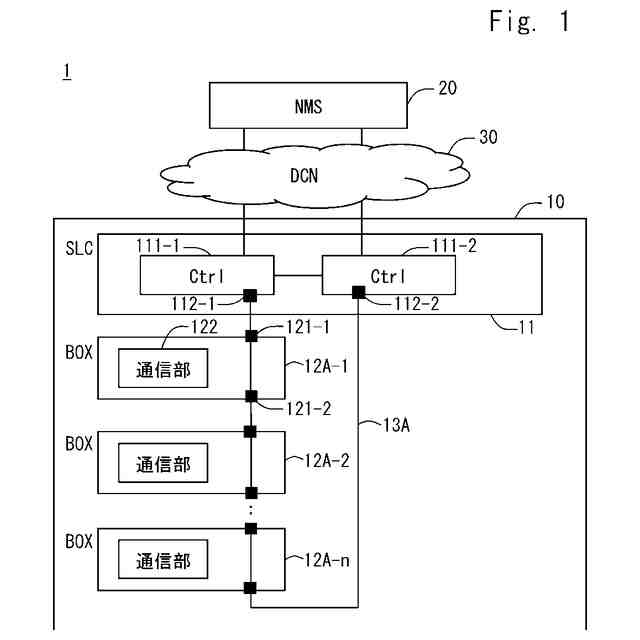

一態様による電子装置は、複数の電子部品と、複数の電子部品が直列に設けられた伝送路と、複数の電子部品を監視するローカルコントローラと、を備える。ローカルコントローラは、伝送路に接続される第１の監視ポートと、伝送路を介して第１の監視ポートに接続される第２の監視ポートと、を有する。複数の電子部品の各々は、第１の監視ポートに接続可能な第１の通信ポートと、第２の監視ポートに接続可能な第２の通信ポートと、第１の通信ポート又は第２の通信ポートを介して、ローカルコントローラと通信する通信部と、を有する。
【００１０】
一態様によるネットワークシステムは、電子装置と、電子装置を監視するＮＭＳ（Network Management System）と、を備える。
【発明の効果】
（【００１１】以降は省略されています）
